电动机点动控制电路图大全（六个按钮控制的电动机点动控制电路的详细说明）

电机点动控制电路图（1）

点动控制意味着按下按钮时电动机将启动，并且在释放按钮时电动机将停电直至停止.

控制电路原理图如下:

工作原理:

启动: 按下启动按钮SB→接触器KM线圈通电→KM主触点闭合→电动机M开始运行.

停止: 释放按钮SB→接触器KM线圈断电→KM主触点断开→电动机M断电并停止.

电机点动控制电路图（2）

所谓的点动控制方式: 按下按钮，电动机将通电运行；松开按钮，电动机将断电并停止. 该控制方法通常用于控制电动葫芦的起重电动机和控制车床架快速运动的电动机. 点动和单向旋转控制电路是使用按钮接触器控制电机操作的最简单的控制电路接线图，如下图所示.

从图中可以看出，点动正向控制电路由转换开关QS，保险丝FU，启动按钮SB，接触器KM和电动机M组成. 其中，转换开关QS为用作电源隔离开关，保险丝FU用于短路保护. 按钮SB控制接触器KM的线圈通电和断电. 接触器KM的主触点控制电动机M的启动和停止. 电路的工作原理如下:

当需要微动电动机M时，首先关闭转换开关QS，此时电动机M尚未连接到电源. 当按下启动按钮SB时，接触器KM的线圈通电，电枢被吸引. 同时，接触器KM的三对主触点闭合，并且电动机M被接通以开始操作. 当电动机需要停止时，只要松开启动按钮SB，接触器KM的线圈就会断电，电枢在复位弹簧的作用下复位，并且接触器的三对主触头KM恢复为断开状态，电动机M断电并停止旋转.

上图中的点动前进控制的接线图由与物理接线图相似的​​图表示. 对于初学者来说，它看起来很直观且易于学习，但是绘制起来非常麻烦，尤其是对于一些更复杂的情况. 由于使用了大量的电器，因此控制电路以接线图的形式绘制，这使人们发现它复杂且难以理解，这是不切实际的.

因此，控制电路通常不绘制布线，而是使用由状态统一规定的电气图形符号和文本符号来绘制控制电路的. 点动向前控制电路的原理图，如右图所示.

根据物理接线图绘制. 在图中，符号表示电气部件，而线表示连接线. 用它来表达控制电路的工作原理，所以称为原理图. 原理图已在设计部门和生产现场广泛使用.

在分析各种控制电路的原理图时，为了简单明了，通常使用带有少量文字的电器符号箭头来表示电路的工作原理. 例如，缓进控制电路的工作原理可以描述如下:

首先关闭电源开关QS，然后启动: 按下启动按钮SB→接触器KM线圈通电→KM主触点闭合→电动机M开始运行.

停止: 松开启动按钮SB→接触器KM线圈断电→KM主触点断开→电动机M断电并停止. 停止使用时，请关闭电源开关QS.

当电动机需要连续运行时，仅需要在上图中的控制线上串联一个停止按钮，并在启动的两端连接接触器的常开辅助触点. 按钮. 如右图所示. 电路的工作原理: 首先闭合电源开关QS:

启动: 按下启动按钮SB1→KM线圈通电→KM移动辅助触点闭合（自锁），KM主触点闭合→电动机M启动并继续运行.

释放SBI后，它将返回到断开位置. 由于SBI和接触器的活动触点并联连接，线圈通电，活动触点继续连接. 接触器自身的动触头和闭合触头用于保持接触器线圈通电的这种方法称为自锁. 与连接按钮并行发挥自锁作用的辅助触点称为自锁触点.

停止: 按下停止按钮SB2→KM线圈断电→KM自锁触点断开，KM主触点断开→电动机M停止.

当释放SB2并再次闭合其常闭触点时，由于在控制电路断开时接触器KM的自锁触点已断开和解锁，因此SBI也断开，因此接触器KM不能通电，电动机M将不会旋转.

接触器自锁控制电路不仅可以使电动机连续运行点动控制电路图，而且还具有重要的功能，即具有欠压保护和压力损失（或零压力）保护.

欠电压保护: “欠电压”表示线路电压低于电动机应施加的额定电压. “欠电压保护”是一种保护类型，其中当线路电压下降到一定值时，电动机可以自动从电源电压上关闭，以防止电动机在电压下运行.

失压（或零压力）保护: 失压保护意味着电动机可以在正常运行时自动切断，并由于某些外部原因突然切断.

电机点动控制电路图（3）

当某些生产机械需要正常连续运行（即长距离运动）时，除了需要在调节工作期间执行点动控制外，这还要求控制电路同时实现长距离运动和点动. 典型的控制电路.

（a）（b）

该图实现了点动和长运动的控制电路

在图中，（a）是用于打开或关闭自锁电路的手动开关. 当需要点动控制时，请关闭开关SA来切断自锁电路. SB2可以实现电动机的点动控制. 当需要长效控制时，闭合开关SA并连接自锁电路，SB2即可实现电动机的长效控制.

（b）该图是使用复合按钮SB3的常闭触点打开或关闭自锁电路的. 当需要点动控制时，按动点动按钮SB3，首先打开常闭触点并切断自锁电路，其常开触点实现点动控制. 当需要进行长时控制时，按下长时按钮SB2，复合按钮SB3的常闭触点打开自锁电路，SB2即可实现电动机的长时控制.

电机点动控制电路图（4）

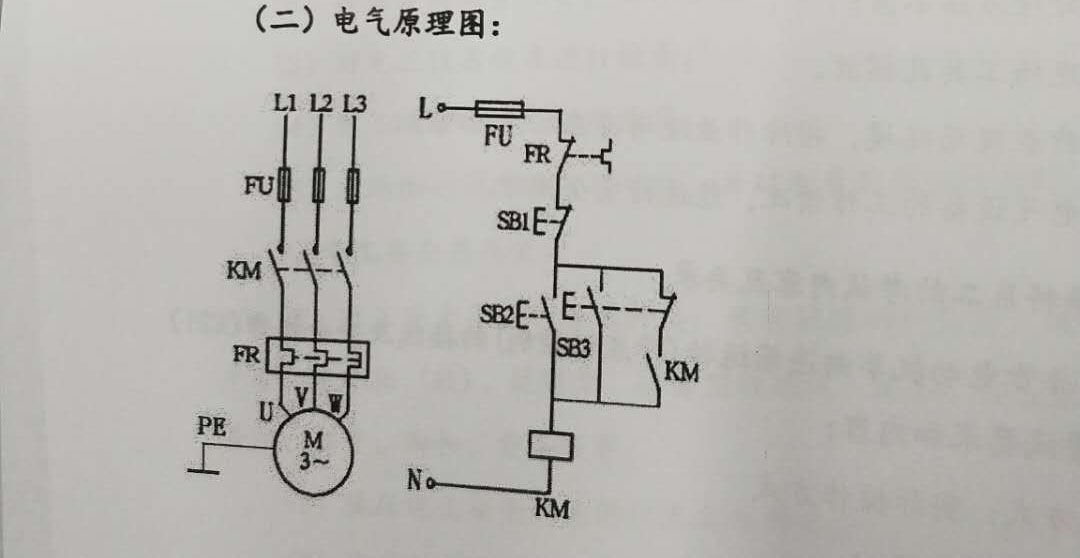

在实际的生产工作中，有时需要手动点动电动机，有时需要花费很长时间来运行电动机. 如图2-13所示，它是一个可以慢跑并且可以长时间工作的控制电路. 该电路同时具有一个小移动按钮和一个正常运行按钮. 点动时，连接按钮SB2，接触器KM的线圈通电，KM的常开触点闭合，电动机正在运行；自锁常开触点KM，因此释放按钮SB2后，电动机将停止. 当按下长期工作按钮开关SB1时，KM电气接合，并且KM自锁触点自锁，因此电动机可以长时间运行. 当使用这种电路时，由于接触器的故障，接触器的释放时间可能会比微动按钮的恢复时间更长，从而导致微动控制失败. 在该电路中，SB3是电动机停止按钮，FR是热继电器.

电机点动控制电路图（5）

电动机点动控制电路如下图所示.

（1）启动和停止控制: 合上断路器QF，按启动按钮SB1→KM线圈通电→KM主触点闭合（辅助常开触点同时闭合）→电动机M开始慢跑. 释放SB1后，它将返回到关闭位置. 释放SB1后，电动机停止.

（2）接线时，首先连接主电路，该主电路从380V三相交流电源的输出端子U点动控制电路图，V，W开始，经过保险丝的主触点，交流接触器，和热继电器到电动机. 使用电线分开颜色并将其串联连接. 主电路连接正确完成后，连接控制电路. 它从220V三相交流电源的某个输出端开始，经过保险丝，常开按钮SB1，接触器的线圈，热继电器的常闭触点与中性线的连接.

电机点动控制电路图（6）按钮控制的电机点动控制电路

如下图所示，是一个按钮控制点动电路. 按下按钮后，电动机旋转，松开按钮后电动机停止旋转. 该电路由刀开关Q的主开关，保险丝FU1，接触器KM和电动机M组成. 控制回路由保险丝FU2，启动按钮SB常开触点和接触器KM线圈组成.

当电源开关Q闭合时，由于接触器的主触点未闭合，电动机不会旋转.

按下启动按钮SB，接触器的KM线圈通电并被吸引，现在KM主触点闭合，以连接电动机的三相电源，并且电动机旋转.

释放按钮时，KM线圈断电以释放闭合触点，接触器的主触点KM断开三相电源，电动机停止旋转.

此电路通常适用于需要频繁启动和停止或快速启动操作的生​​产机械.
