可调脉冲，触发延迟，断电，周期，定时，延迟开关，继电器控制模块

视频演示地址:

工作电压有DC 5V，6V，12V，24V，默认值为DC 12V. 请注意是否需要其他工作电压.

注意: 该产品没有外壳. 如果需要一套外壳，请单击: ;. id = 44746477462

延迟时间范围: 最小0.1秒，最大999分钟可调.

产品功能介绍: 如果您有特殊需要，我们也可以根据您的要求进行定制. 我们是工厂直销，可以定制和开发. 欢迎与我们联系进行咨询: 13249866120

P-1: 该信号触发继电器接通. 时间到了，继电器在延迟时间内关闭.

A: 再次触发无效B: 再次触发重新计时C: 再次触发继电器复位以终止计时

P-2: 信号触发开始计时时间T1，时间到时，继电器吸合时间T2关闭（复位）

A: 再次无效触发B: 再次触发并再次计时C: 开始延迟而不触发电源

P-3: 循环使用: 打开T1，关闭T2，无限循环. T1和T2，时间可调

A: 通电后，继电器先打开然后关闭无限循环B: 通电后可调延时继电器，继电器先关闭然后打开无限循环

P-4: 有一个信号，继电器拉入，保持拉入，信号消失并开始计时，时间到了，继电器关闭，在延迟期间，信号再次发出，延迟被取消，信号消失，计时重新开始.

产品参数:

1: 信号源: 正电源触发器，按钮，PNP传感器，PLC信号等.

2: 输出能力: 可以控制30v5A DC或220v5A之内的设备

3: 静态电流: 20mA工作电流: 50mA

4: 使用寿命: “ 100,000次；工作温度: -40〜85℃；尺寸: 64.2mm * 34.8mm * 18.5mm

5: 输出光电耦合器隔离，增强的抗干扰功耗，工业级电路板，断电后将永远记住设置的参数.

特别注意: 继电器输出是无源触点，没有带电输出，它控制线路的功能.

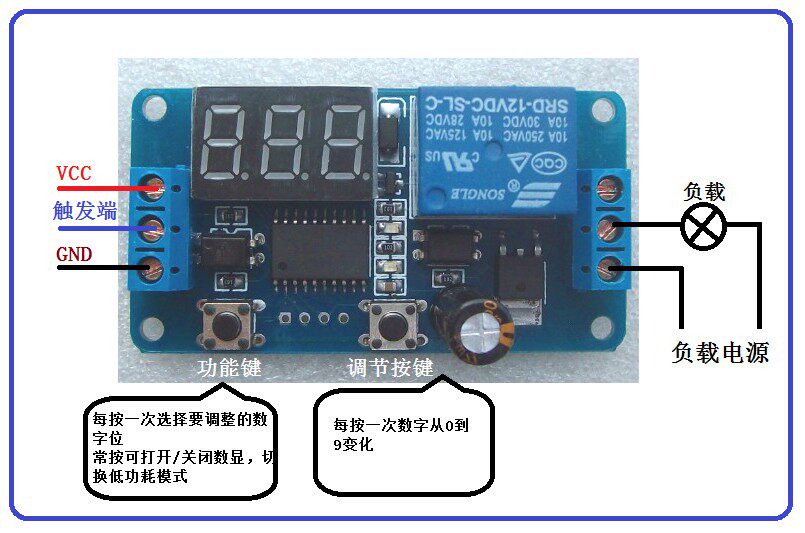

模式选择: 开机后，长按K1键2秒钟可调延时继电器，短按K1进入选择模式P1〜4选择，K2进入模式.

选择工作模式后，短按K1进入功能的微调设置，即A，B和C的切换.

设置时间描述:

K2: Shift键: 按下以调整数码管的闪烁位置. 哪个数码管闪烁，K3调整闪烁的数码管的值. 在按下K2之前，数码管不再闪烁.

K3: 当数码管闪烁时，K3调整数字变化，顺序为0到9.

当数码管正常显示时，K3会调整小数点的位置. 小数点以单位数字表示0到999分钟. 小数点表示0到99.9秒；没有小数点表示0到999秒.

注意: 功能P-2和P-3有两组时间需要调整. 按K2六次为一个循环，前三个调整一次，之后的三个调整另一次. （蓝灯亮起表示继电器打开的时间，蓝灯灭表示继电器关闭的时间. ）

深圳悦宇电子科技，如果您还有其他特殊需求，我们支持定制开发. 技术电话: 13249866120客户服务座机: 075532911943
