艾米特风扇更换电路板

风扇维修，首先确定电机是否良好. 电机通常为3齿轮，每个齿轮都有相应的分接头. 分别连接公共线和三个分接头以测试它是否可以实现3种不同速度的正常运行. 如果可能，请修理或分析电路板.

如果电动机正常遥控电风扇维修 电路，请购买完整的计算机版本并进行更换. 电脑版，淘宝费用30〜40元，另加邮费，半百. 这有点不经济. 让我们分别列出功能.

1、3档风速+停机，4个按钮

2. （许多型号不使用）

3. 指示灯显示状态

4. 计时器

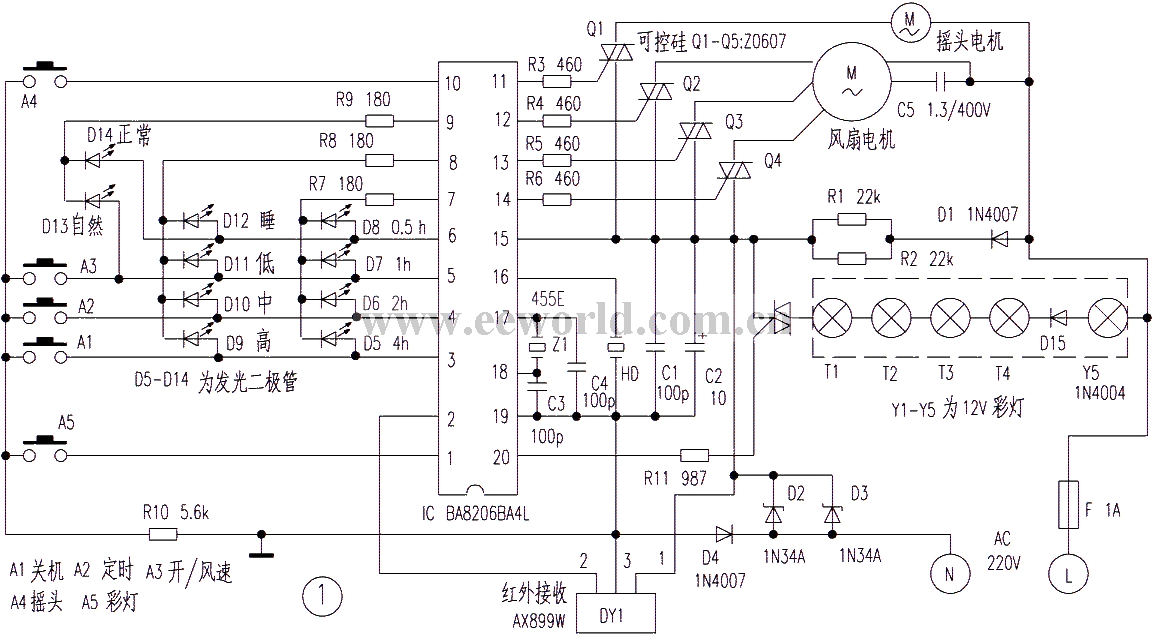

1. 达到3速风速，使用3套SCR连接到3个电风扇电动机的抽头. 每个组件的成本为2到3元.

2. 遥控. 如果您没有，则可以安装2262/2272. 室内使用就足够了. 2个+ 1个，约合12元. 如果您有红外，则可以继续使用原始附件.

3. 指示灯，三档风速，每个从晶闸管后面的LED出来，每个组件成本0.1元.

4. 计时器，使用原始拨盘或在2262/2272上占据关键位置很方便.

使用3-4元的单片机进行控制，总共可以完成20元以上.

如果要精确，请测量原始PCB并在自己的板上准确绘制LED灯的位置. 如果要简单，方便，清洁和快速，则将延长电缆焊接到指示灯上. 那时，热熔胶会将LED粘在面板开口的位置遥控电风扇维修 电路，并且延长电缆将连接到PCB.

使用您自己的控制板，不要使用容错的降压降压解决方案. 直接省去了手机充电头即可供电，更加稳定. 3至5年前，有很多0.5A输出的手机充电头. 现在，手机仍在以2A的电流充电，因此必须将其淘汰. 可以将其安装在电风扇中，并且要使该电路无法通过100mA的连接不是很容易.

制作一组电路板，并留出足够的延长线以供LED使用，以应对几种型号的电风扇.
