图片是用于测量小型电风扇的机械效率的电路图.

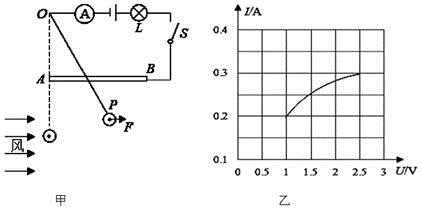

【建议1】图A是可以反映水平风力的装置的电路图. 电源电压恒定为16V. L是一个小灯泡，额定电压为2.5V. I﹣U关系的部分数据如图B所示. 电阻线AB长30cm，厚度均匀，最大电阻为75Ω. OP是一根金属棒，不包括质量和阻力，并且一个重2 N的球P连接到下端. 开关S闭合. 当没有风时，OP下垂并接触A端子. 此时，电流指示为0.2 A；当有风时，OP绕着悬挂点O旋转，并且风在球上的作用力F始终是水平和正确的. 已知OA为10 cm如图所示为一种小型电风扇电路图，OP始终与AB保持良好接触而没有摩擦.

（1）当电流为0.2 A时，灯泡的电阻为________Ω.

（2）该电路可以承受的最大力是________ N.

（3）为了增加风可以施加到球上的最大力，可以采取的措施是_____.

A. 提高电源电压

B. 串联一个电阻器

C. 粗线AB

D. 增加球的重力P

难度: 0.65论文: 3个问题类型: 填写空白更新: 2020/2/7

收藏夹详细信息

【推荐2】图为小明自制电子秤的. 托盘，轻弹簧的上端和金属滑动件P固定在一起. 已知电阻R0 = 5欧姆，电阻R1 = 15欧姆如图所示为一种小型电风扇电路图，不计算弹簧的电阻，电源电压U = 3.0伏，电压表的范围为0〜3.0伏.

（1）电路设计: 使电子秤正常工作. 电路的正确连接是____.

（2）比例调整: ①零调整. 当托盘中没有任何物体时，将金属滑板P放在R1的最上端，此时电压表的显示为零: ②刻度. 将1公斤重的物体放在托盘中时，金属滑片P恰好指向R1上端的1/3（如图所示），请计算答案“ 1公斤”应在电压表____上标记？

（3）继续提高: 小明在标记电子秤的秤时发现电子秤的秤不均匀. 请更改电路的连接并将其改进为可以使秤均匀的电路（电压表的读数随质量而变化）_____________（请完成符合图中要求的电路，如果需要请标记“×”不需要线.

难度: 0.65论文: 1问题类型: 填写空白的问题更新: 2020/1/1

收藏夹详细信息

[建议3]如图所示，小柯生产了一种小型仪器，该仪器使用电路测量物体的重力. 当秤盘上没有放置任何重物时，幻灯片P恰好位于点a处，并根据回路回答以下问题:

（1）可以修改_____的刻度盘（可选的“电压表”或“电流表”）以显示重力的大小；

（2）当放置的物体的重力变大时，电路_____消耗的功率（可选“变大”，“变小”或“不变”）.

（3）以下_____选项将导致称量读数小于物体的实际重力.

D. 降低电源电压

难度: 0.65论文: 22问题类型: 填写空白更新: 2020/3/19
