最新电磁炉的全面故障排除，原因和维护方法的详细说明

摘要: 我之前也为电磁炉写过一本食谱，但这是针对单个品牌的. 今天，我正在更新中国相对知名品牌的电磁炉常见故障维修清单. 干货. 希望每个人都可以提供帮助.

格力GCI6电磁炉维修一例

症状: 电磁炉通电后，指示灯熄灭，风扇不转动，无法加热.

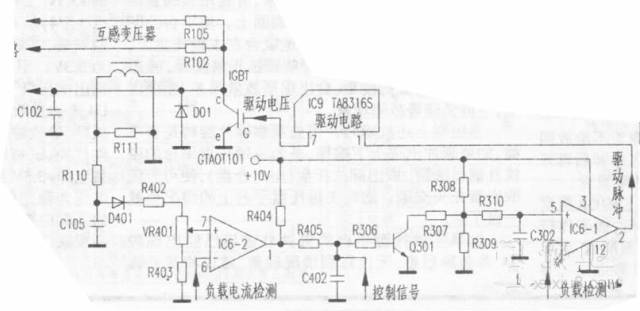

分析和大修: 打开外壳并检查保险丝，发现保险丝严重变黑并烧断. C102两端的电阻值仅为几欧姆. 功率管IGBT（GT40T101）的测量结果已损坏. 电磁炉功率管损坏的原因有很多: （1）输出功率管本身很坏，并且在电源电压升高时会受到冲击而损坏. （2）脉冲宽度调制振荡电路的脉冲上升时间延长，功率管过热并损坏. （3）过电流保护电路故障，电流过大时功率管不能起到保护作用. 根据分析，更换10A保险丝和功率管GT40T101，断开L102加圈，用示波器观察驱动电路输出的脉冲波形是否正常；检查功率管过电流保护电路，并用万用表测量电流互感器T102，发现次级断开. 通过对电路的分析（如图所示），可以知道电流互感器的原边串联连接到输出功率管的C极. 当电源电压升高或过热和过电流时，次级感应电压通过R110，D401，R402和VR401添加到IC6. -2脚，此时IC6-2①高电平跳脚输出，该高电平脉冲接通Q301，IC6-1⑤脚电平减小，IC6〜1②脚输出低电平跳变脉冲至的①脚IC9停止驱动电路IC9输出激励脉冲，从而保护了功率晶体管GT40T101.

由于电流互感器的次级线圈缠绕有很细的漆包线，因此很容易损坏. 拆下互感线圈后仔细查看，发现断线处在次级线圈与其固定脚之间的连接处. ，重新安装电流互感器线圈并合上盖板. 检查其他组件是否没有异常. 打开锅，打开电磁炉的电源，风扇开始旋转，面板显示正常，加热板也正常，故障排除.

Midfield MC-PSD18B电磁炉无法加热故障排除

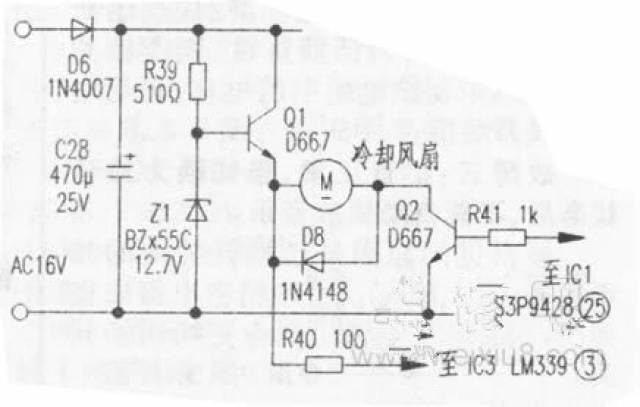

症状: 打开电源后，按电源按钮以防止冷却风扇转动，并且电磁炉不加热. 其他功能键正常运行且显示正常. 分析与维护: 如果电磁炉的冷却风扇没有转动，将导致保护性停机且没有发热，因此请首先检查风扇电路. 风扇功率和控制电路根据实际测量结果显示在图中. AC 16V电压经D6（1N4007）进行半波整流，并将经过C28滤波后获得的DC电压施加到功率调节器Q1（D667）的集电极上；由Q1，R39（510Ω）和Z1（12.7V）型稳压器电路组成的串联稳压器输出+ 12V电压. 一个风扇电路: 一个风扇控制电路，由R40（100Ω）电压比较器IC3（LM339N）③引脚，Q2（D667），R41（1k）和微处理器Ic1（s3P9428）25引脚组成. 当电磁炉正常工作时，Ic1的25脚为+ 5V，通过R41接通Q1，冷却风扇旋转，IC1的25脚经过30秒的延迟后，IC1的25脚下降至0V， Q2结束，风扇停止. 打开电源，按ON键，测量IC1 25的电压为+ 5V，但风扇不旋转，并测量Q2 c极的电压为+ 12V，Q1 e极的电压为+ 12V，Q1 bc极电压正常，焊锡Q1 Q2测量，Q1开路，Q22三极短路，其他元件正常. 据估计，Q1和Q2的功率很小，并且由于长期上电而导致性能下降和损坏. 切换至2SD880功率管后，电磁炉可长时间正常工作. Q1和Q2也可以用2SD1812、2SC3228等代替.

军用C-20B电磁炉无过热故障排除

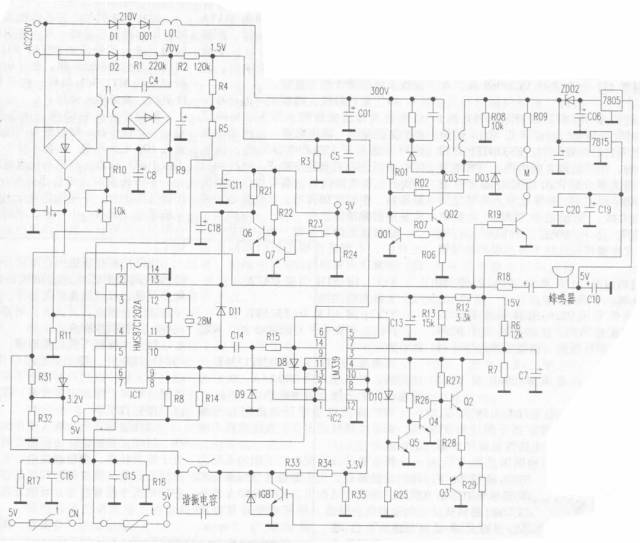

一个Midland C-20B型微电脑电磁炉，连接到电源以启动开/关按钮，蜂鸣器发出蜂鸣声，风扇开始旋转，电源指示灯LED闪烁，但按下恒温/加热按钮，不能加热. 关闭电源，检查大功率高频功率输出管IGBT和高频高压谐振电容器. 没有看到异常. 连接电源时，开关管的工作电压约为300V. 5V和15V的工作电源也是正常的. 由于不清楚控制集成电路IC1和IC2的主板电路和电压参数及其相互变化，因此请首先根据主板绘制电路（如图所示，以供维护参考）. 从电气原理图可以看出，经D1和D2整流的工作电源电压（约210V）通过D01和R1和R2串联输出. 发现没有R1和R2串联支路输出电压. 检查后，发现R2已打开并损坏. 更换新产品后，对电源进行了测试，电磁炉恢复了正常运行.

DS-5000SB女士电磁炉无需加热即可维修

DS-5000SB女士电磁炉，打开电源后面板上的指示灯不亮，冷却风扇不转动，并且不加热. 这是因为沸腾的水从锅中溢出并流到电磁炉，从而导致故障. 打开机柜的上盖，拔下上盖中央的热敏电阻插头和面板上的插头，取下上盖，然后拧松加圈导线的两个固定螺丝，然后取下加圈和主板. 发现保险丝已烧坏，应检查电源和电源部分. 方形黑色特殊滤波电容器C1，C2和C3具有放电现象；滤波电感L1也完整. 大散热器底部的整流器堆栈D15XB60H的正负电阻值也正常. 然后测试VMOS功率场效应管（20N120ND）TR1，D，S，G在三极之间已短路（这是由于溢出）. 同时，详细检查了相关电压比较器LM339的接地电阻和一些低压组件，没有发现任何问题. 然后，卸下大的散热器并焊接TR1，然后购买相同型号的管（20N120ND）并更换. 请注意，在安装散热器时，切记涂抹导热油脂（包括热敏电阻）. 然后焊接新的保险丝并恢复整机，插入电源测试机，面板指示灯亮起，风扇运转，工作恢复正常.

万宝DC2-12电磁炉不过热故障排除

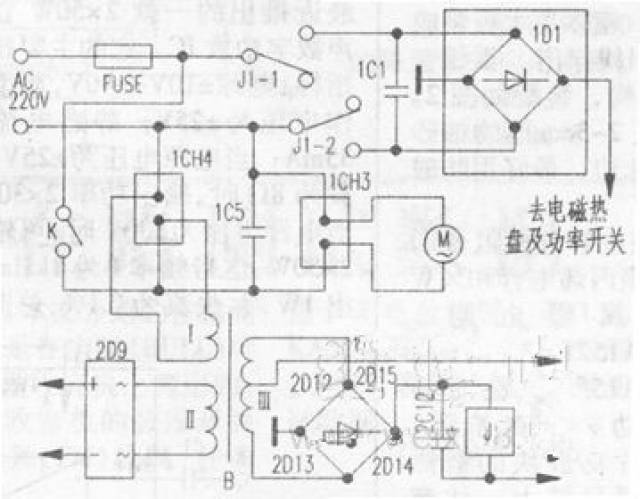

故障现象: 电磁炉上电后，加热板不发热，无显示，风扇不旋转. 分析和大修: 可以确定电磁炉的电源电路未正常工作. 拆下保护罩，首先检查保险丝是否烧坏. 用保险丝更换后，打开电源开关时，您会听到继电器闭合的声音，风扇旋转电磁炉电源电路图讲解，但保险丝熔断. 这表明电磁炉的内部电源电路发生短路. 图中示出了电磁炉电源电路的局部电路. 交流电压220V通过开关K和连接器1CH3和1CH4加到风扇电动机相变压器B，使继电器J工作，并且其触点J1-1和J1-2闭合. 此时，AC220V整流并通过桥式整流器模块1D1输出大约300V的DC电压，该DC电压被添加到电源开关BG1和电磁加热板上. 主板电路将驱动控制电压发送到BG1基座后，电热板开始发热. 分析并判断连接到连接器1CH3和1CH4的负载没有问题，并且故障是继电器J触点后面的电路. 使用仪表检查电阻，电容，整流器模块1D1和功率管BG1，然后检查继电器J触点. 发现整流器模块1D1的一个臂的内部二极管短路. 用相同类型的整流器模块更换它，然后检查其他组件是否没有异常. 打开电磁炉的电源，风扇开始旋转，面板指示灯显示正常. 发出“嘀嘀”警报声（没有加热的物体），然后在不锈钢茶杯中加水并将其放在加热板上. “嘀嘀”警报声消失，加热板正常加热，并消除了故障.

Supor C16BS不加热. 电磁炉通电后，复位声音正常，但是冷却风扇已打开，而没有按On / Key开关. 按开/关键和其他功能键会发出正常的操作提示音，但相应的功能指示灯不会点亮并且不能加热. 风扇尚未打开，但这也是异常现象. 第一个原因是风扇开关管的C-e极坏了，第二个原因是CPU发出了风扇启动电压（但这很少见）. 在检查风扇开关Q402正常之后，其b极的电压接近1V，并且CPU（IC1 87C1202）风扇控制输出⑥引脚为高电平，指示CPU已发出风扇启动电压. 结合有声音的操作功能键但相应的功能灯未点亮，则认为CPU无法正常工作. 因此，可以检测到CPU的5V电源，但通常是稳定的. 我怀疑IC1的11和12引脚的外部4MHz晶振不好. 更换新的4MHz晶体后，指示器将恢复正常显示，同时加热将恢复正常.

间歇打开SC-20B2后，炉子以加热→停止加热（屏幕显示E4）→加热→停止加热的周期变化. 间隔约3秒钟. 在手上或在互联网上找不到该品牌的故障代码信息，并且E4代码的故障含义未知. 用户报告炉灶在早晨至下午3点之前可以正常使用，在下午3点至晚上10点之前不能使用. 是由于电网电压降低引起的欠压保护吗？这时是下午5点，由用户反映. 使用期间，此期间是功耗的高峰期，电网电压一般在185V-200V之间，此时测得的电网电压为195V，但不超过设计值的160V-260V范围电磁炉. 据此，认为该故障应由电源的过压/欠压检测电路的故障引起，并引起误保护. 该炉的市电过/欠压检测电路由D13和D14（1N4007x2）全波整流电路组成，该电路可从市电输入线路直接整流. 整流电压除以R12（3k）和ZD3稳压. 然后，通过降低R11（270k，/ 2W）获得采样电压. 经C25（2A223J）过滤后，通过电压检测过高/过低的19个引脚发送到CPU（IC2 HMS87C1204A）. 检查电路的上述组件，发现R11变为350k，并用原来的电阻器替换后，故障得以消除.

如果最新品牌的电磁炉出现故障怎么办？如何维修最新品牌的电磁炉？本文告诉您如何自行修理最新品牌的电磁炉的故障. 以上是小编为您整理的相关信息. 玉龙电火炉使用电力来生火电磁炉电源电路图讲解，不需要燃气，使用技术来改善厨房，并使用电火来烹饪食物. 想要咨询更多相关知识，请关注并留言，小编将为您提供全面的解答.
