铜棒的计算方法

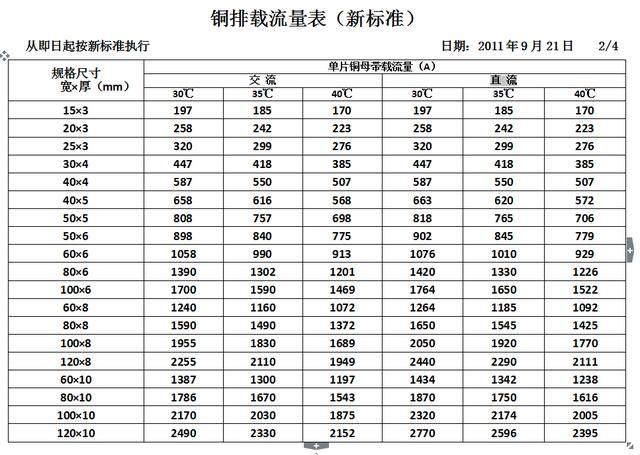

铜载流量的计算方法

快速查询铜和铝的载流量:

估算:

单个铜母线载流量=宽度（mm）X厚度系数

双母线电流容量=宽度（mm）X厚度系数X 1.5（经验系数）

铜和铝也可以平方，通常铜应为5-8A /平方，

铝应为3-5A /平方.

普通铜排母线载流量的计算方法:

40℃时的铜载流量=行宽*厚度系数

行宽（mm）;厚度系数是:

汇流排20厚12时； 18时10厚；

依次: [12-20、10-18、8-16、6-14、5-13、4-12].

双层铜棒[40℃] = 1.56-1.58单层铜棒[40℃]（取决于截面尺寸）

3层铜棒[40℃] = 2个单层铜棒[40℃]

4层铜母线[40℃] =单层铜母线[40℃] * 2.45（不建议选择这种类型，最好使用异形母线）

铜条[40℃] =铜条[25℃] * 0.85

铝条[40℃] =铜条[40℃] /1.3

例如，找到TMY100 * 10载流量为:

单层: 100 * 18 = 1800（A）[本手册为1860A]；

双层: 2（TMY100 * 10）载流量为: 1860 * 1.58 = 2940（A）； [检查手册为2942A]；

第三层的载流量: 3（TMY100 * 10）为: 1860 * 2 = 3720（A）[请查看3780A的手册]

以上所有计算均足够精确，足以逼近手册数据.

此外，还有一个非常简单的公式来计算铜的载流量:

单个矩形铜行的载流量=行宽*（行厚+8.5）A

例如: 40℃的15 * 3载流量= 15 * 11.5 = 172.5A

在40℃时100 * 8载流量= 100 * 16.5 = 1650A

双层载流量=单层载流量的1.5倍

三层载流量=单层载流量的2.0倍

提示:

铝行电流需要快速计算，并且行宽系数要相乘；

将三行宽乘以十，最后四行宽乘以十二.

一一增加，然后将铜条乘以1.3.

汇流条的电流承载能力与其横截面尺寸有关.

因此，可以从母线的厚度和宽度直接计算载流量.

需要指出的是，对于一定厚度的铝条，其载流能力可以是铝条的宽度乘以一个系数.

厚度为3毫米的铝条的载流量为行宽×10，厚度为4毫米的铝条的载流量为行宽×12.

“加一加一”表示厚度增加一毫米，宽度乘以系数再乘以一，然后开始急速的毫米厚铝排，排列顺序如下:

厚度（mm）3 4 5 6 8 10

载流量（A）宽×10宽×12宽×13宽×14宽×16宽×18

注意: 铝条的厚度无法提供7mm和9mm.

示例: 40×4母铝的载流量是多少？

解决方案: 根据公式，厚度4的载流量为×12，因此40×12 = 480A

示例: 60×6铝母线的载流量是多少？

解决方案: 60×14 = 840安培

“铜棒乘以1.3”表示铜棒的载流量比相同规格的铝棒大30％.

因此，在计算铜排的载流量时铜排的载流量口诀，首先应将其视为铝排. 按照上述方法计算后，再乘以1.3.

示例: 找到50×13×1.3 = 845安培

母线的电流承载能力还与环境温度，并置的多个母线，平放的母线和垂直放置等因素有关.

当一般环境温度通常高于250°C或将直流母线并联时，可以将其视为10％的折扣.

并排使用两个，三个和四个母线时，可以分别降低8％，7％和60％.

铜棒弯曲经验计算表

高压柜铜棒的选择标准

KYN28中央机柜PT机柜，用于进出线机柜

GB3906 [附录D]中的公式:

S = I /a√（t△θ）

在公式中:

I-额定短时耐受电流；

a-材料系数，铜为13，铝为8.5；

t-额定短路持续时间；

△θ-温升（K），裸导体通常为180K，4S持续时间为215K.

然后:

25KA / 4S系统的铜总线的最小横截面积S =（25000/13）*√4/ 215 = 260 mm2 60 * 5就足够了.

31.5KA / 4S系统的铜总线的最小横截面积S =（31500/13）*√4/ 215 = 330 mm2

40KA / 4S系统的铜总线的最小横截面积S =（40000/13）*√4/ 215 = 420 mm2

63KA / 4S系统的铜总线的最小横截面积S =（63000/13）*√4/ 215 = 660 mm2

80KA / 4S系统的铜总线的最小横截面积S =（80000/13）*√4/ 215 = 840 mm2

根据系统的额定短期耐受电流的86.7％来考虑接地总线:

25KA / 4S系统的接地铜排的最小横截面积S = 260 * 86.7％= 225mm2

31.5KA / 4S系统的接地铜排的最小横截面积S = 330 * 86.7％= 287mm2

40KA / 4S系统的接地铜排的最小横截面积S = 420 * 86.7％= 370mm2

63KA / 4S系统的接地铜线最小横截面积S = 660 * 86.7％= 580mm2

80KA / 4S系统的接地铜排的最小横截面积S = 840 * 86.7％= 730mm2

高压柜的设定值！还有总的电气负载和总电流！

1. 高压柜1（800KW葫芦）的设定电流:

A. 计算电流: 80A；

B. 过电流: 1.25×80A≈100A;时间60秒；

C，第二级过电流: 1.50×80A≈120A；时间2秒；

D. 速断电流: 6.00×80A≈480A;时间0s;

2. 高压柜2的设定电流（1000KW葫芦）:

A. 计算电流: 100A；

B. 过电流部分: 1.25×100A≈125A;时间60秒；

C，第二阶段过电流: 1.50×100A≈150A；时间2秒；

D，速断电流: 6.00×100A≈600A;时间0s;

3. 高压柜3（2000KVA变压器）的设定电流:

A，额定电流: 193A；

B. 过电流: 1.15×193A≈221A;时间60秒；

C，第二阶段过电流: 1.50×193A≈289A；时间2秒；

D，速断电流: 6.00×193A≈1154A;时间0s;

4. 高压柜4（315KVA移动变压器）的设置电流:

A，额定电流: 30.31A；

B. 过电流: 1.15×30.31A≈35A;时间60秒；

C，第二阶段过电流: 1.50×30.31A≈46A；时间2秒；

D. 速断电流: 6.00×30.31A≈182A;时间0s;

注意: 您的电气负载可能是采矿的地下电源系统. 根据采矿国家设计和安全法规，不允许单源配电. 此等级保护仅适用于常识或操作. 不是为了练习！

载荷计算:

1. 低压负荷计算:

A. 低压统计总负荷:

P = 2491.2铜排的载流量口诀，Q = 1845.80，S = 3100.60;

B. 低压总计算负荷:

Pjs = 2117.52，Qjs = 1568.93，Sjs = 2635.51;

2. 高压负荷的计算:

A. 高压统计负荷:

P = 1800，Q = 1256.41，S = 2195.12;

B. 高压计算负荷:

Pjs = 1530.00，Qjs = 1067.55，Sjs = 1865.85;

3. 总高压负荷的计算:

A. 统计总负载:

P = 4415.76 KW，Q = 3194.50 KVAR，S = 5450.75KVA;

B. 总计算负荷:

Pjs = 3763.40 KW，Qjs = 2715.32 KVAR，Sjs = 4633.14 KVA;

2000KVAR高压电容器补偿装置设置在C和6KV的高压侧. 补偿后的计算负荷修改为:

Pjs = 3763.40 KW，Qjs = 715.32 KVAR，Sjs = 3820.95 KVA; D，6KV高压总计算负荷:

Pjs = 3763.40千瓦;

Qjs = 715.32 KVAR;

Sjs = 3820.95 KVA;

Ijs = 367.67 A.

GGD铜排用于低压开关柜的用途

1. 第一个是进线柜（以三级开关为例），进线柜有柜顶进线，柜侧进线和柜底进线（通常是当前电缆进线）. 顶进线通常需要ABCN四相母卸顶约200mm. 不带切线器开关的ABC三相单放电柜顶部约为1.5M. 带有线切割器开关的开关也类似，因为线刀开关的输入断路器需要向下移动.

零行N需要从机柜的底部延伸到机柜的顶部，中间需要弯曲和固定，通常约为2.5M. 断路器的下端需要返回母线. 返回电路的三相ABC约为1.5M（带刀式开关为2.2M），加上断路器下侧的平均值约为1M. 米就足够了，零行中的2米就足够了. 进入线路时，上方三相ABC为0.8米，下方三相ABC为0.7米. 如果是双排，则为双.

第一种类型: ABC三相（1.5 + 1.5 +1）* 3 = 12米+零行N需要2.5米，用于输入机柜上的输入线的GGD，而不需要输入刀开关；

第二种类型: ABC三相带线刀开关（1.5 + 2.2 +1）* 3 = 14.1m +零排2.5m，

第三种类型: ABC三相（0.8 + 1.5 +1），带侧面开关，不带刀开关* 3 = 9.9米+零排N需要2米，

第四种类型: （0.8 + 2.2 + 1）* 3 = 12m +零排2m，用于带有送丝刀开关的侧面进入.

第五种类型: 下进入线（0.8 + 0.7）* 3 = 4.5米.

侧进线通常需要0.2米ABCN四个物品才能退出机柜，总计约3米，以方便客户连接变压器. 传入机柜的铜条成本通常占成本的50％以上. 铜条的设计，安装和生产直接决定了铜条的使用. 因此，在报价过程中必须根据图纸要求报价. 及时与客户和公司的内部技术进行清晰的沟通. 报道过多会流失客户，报告不足会给公司造成不必要的损失.

2. GGD接触柜和进线之间的铜排数量几乎相同，并且可以报告.

3. GGD插座机柜基本相同，但是插座电路或多或少. 通常，刀形开关的上端到母线三相ABC的总和为1.5米，刀形开关的下端为1.2米，再加上插座开关的横杆水平2米（1米）宽2.5米，宽1.2米和3米）. 刀开关的上端和下端加倍，水平行保持不变. 插座柜的插座的上分支行为0.9米. 尺寸是根据插座的型号选择的.

插座机柜的单杆1.5 + 1.2 + 2 = 4.7米

露天的上分支是0.9米*回路数

插座机柜的单杆3 + 2.4 + 2 = 7.4米

4. GGD电容器柜刀开关的上端为1.5米，下端为1.2米. 返回搜狐，查看更多
