如何连接固态继电器和温度控制器

如何连接固态继电器和温度控制器

温度控制器的触点输出控制固态继电器线圈. 固态继电器触点控制负载. 那是你的想法. 首先是您的温度控制器通过温度传感器（例如PT100）获取到仪器的温度信号！然后电表有一个信号输出端子，通常输出一个电流数字，例如4-20MA，电压信号也有它！查看仪器配置，然后将此信号连接到PLC的AI端子！编程后！然后执行PID计算并输出到固态继电器的控制端子SSR！通常24V以上！还有220V！通过控制固态继电器的开启和关闭来控制加热器的开启和关闭，以达到恒温效果！通常它可以很好地堆叠，并且偏差很小.

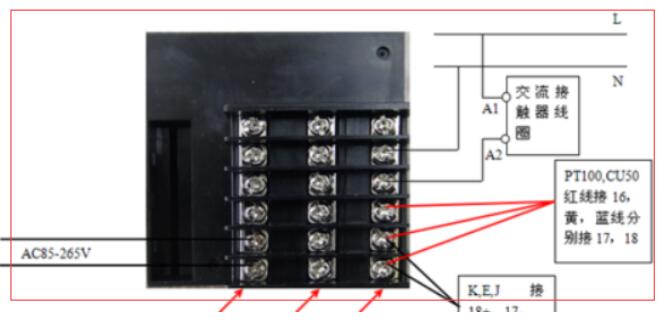

引脚1、5和6用于电源（AC85-265V）. 引脚16、17和18连接到传感器. 对于热电偶（K，E，J等），请连接18个正极和17个负极. 热电阻（PT100），CU50）连接到16A，17B固态继电器温度控制，18B，如果PT100为2线固态继电器温度控制，则将17和18引脚短路.

2. OUT1表示加热. 如果是继电器输出，则将加连接到引脚14和15；否则，将其连接到引脚. 如果是SSR（控制固态继电器）输出，则为13+和14-. 如果是模拟（4-20mA，0-10V等）输出，则电流连接到13 +，14-.

3，电压连接到15 +，14-. ALM1和ALM2为告警输出. 警报1连接到引脚3和4. 警报2连接到引脚1和2. 警报模式和偏差值可以调整内部参数.

4. 电流检测和S485通讯功能. 该仪表可以连接到两个变压器，以检测加热系统中的电流. 引脚8、8和9是通用的. 针脚11和12连接到485通信11A +，12B-，可以远程监视和调节温度.

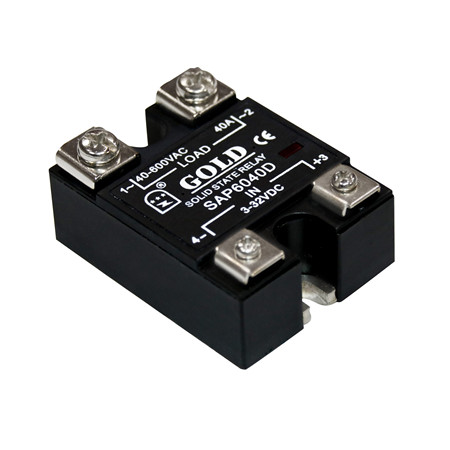

用于控制大功率电器的固态继电器电路

固态继电器与普通继电器相同. 可以通过触发信号将其打开. 但是，普通继电器是次级组件，不能直接连接到主电路来控制大电流的打开和关闭. 接触器；信号由控制器发送. 如果仅加热而没有温度要求，则使用开环控制，并且不需要温度传感器. 如果需要温度，则使用闭环控制. 需要恒温，阶梯式加热，定时温度等；复杂的温度控制主要取决于温度控制器的选择.

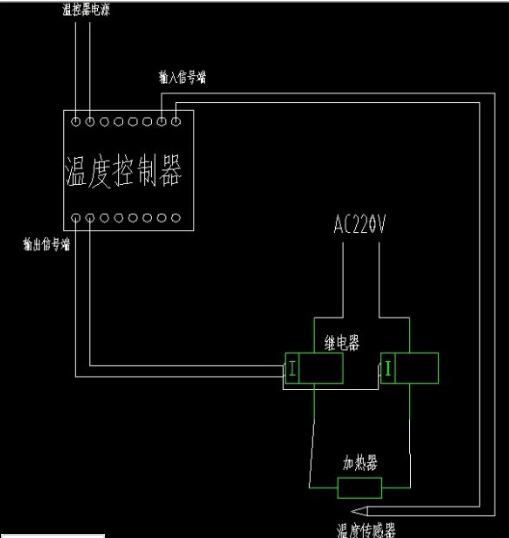

该图仅是. 如果您有控制器，继电器，电线，而没有使用手册，则可以尝试自己接线，找到一个灯泡作为负载，灯泡已亮着，祝贺您正确的接线. 尽管简单，但要注意用电的安全性. 如果您自己做，您将永远不会忘记它.

注: 上图中的继电器位置是用于控制大功率电路的通用继电器加接触器. 固态继电器是相似的.
