三相异步电动机结构

三相异步电动机是电工经常接触的设备. 本文以图片和文字的形式介绍了三相异步电动机的原理和结构.

三相异步电动机的工作原理

长期实践和理论证明，如果将三套相差120°的绕组放置在转子的圆周空间中，则这三套绕组将以星形或三角形连接（图2已连接）在星形连接中）3组绕组）. 将3个绕组连接到三相AC电压. 三相交流电流流入三组绕组. 这三组绕组将产生类似于磁体的旋转磁场. 在该旋转磁场中的转子分别闭合. 导体产生感应电流，磁场在导体上施加力，电流流过该导体，推动每个导体向某个方向移动，转子也运行.

图1三相电动机之间具有120相差的三组绕组

图2三组绕组与三相电源的星形连接

图1实际上是三相异步电动机的. 绕组缠绕在铁芯支架上. 由于绕组和铁芯都固定，因此称为定子，定子是笼型转子. 转子的旋转可以看作是由绕组产生的具有一定速度的旋转磁场所驱动. 旋转磁场的旋转速度n（也称为同步速度），三相交流电的频率f和磁极对数p（一对磁极具有两个不同的磁极）的数量如下: 关系: n = 60f / p.

例如，三相异步电动机的定子绕组的交流电压频率为f = 50Hz，定子绕组的极对数为p = 3，因此旋转磁场的旋转速度为n = 60×50÷3 = 1000r /分钟.

当电动机运行时，转子的旋转与旋转磁场的方向相同. 转子通过旋转磁场旋转. 转子的速度应小于旋转磁场的速度，并且应落后于旋转磁场的速度. 也就是说，转子的转速和旋转磁场是异步的. 这种转子速度与旋转磁场速度不同步的电动机称为异步电动机. 三相异步电动机的形状和结构

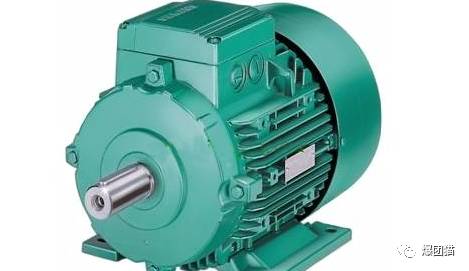

图3列出了两个三相异步电动机的物理外观.

图3三相异步电动机的物理对象

三相异步电动机的结构如图4所示. 从图中可以看出电动机原理与，它主要由壳体，定子，转子和其他零件组成.

图4异步电动机的结构

三相异步电动机各部分的说明:

①壳

三相异步电动机的壳体主要由框架，轴承盖，端盖，接线盒，风扇和盖组成.

②定子

定子由定子铁芯和定子绕组组成.

a. 定子铁芯. 定子铁芯通常由堆叠在一起的许多环形硅钢板组成. 硅钢板上有许多小槽，用于插入定子绕组（也称为定子线圈）. 硅钢板上涂有绝缘层，以使层压板之间保持绝缘.

b. 定子绕组. 它通常由涂有绝缘漆的铜线制成，并且缠绕的铜线按照一定的规则插入定子铁心的小槽中，如图2的放大部分所示. 4.将绕组埋入小槽中后，按照某种方法将槽中的绕组连接起来，并连接到接线盒的U1，U2，V1，V2，W1和W2端子. 接线盒在图2中示出. 图5表示接线盒各端子与电动机内部绕组之间的连接关系. 6.

图5三相异步电动机接线盒

图6接线盒接线端子和电动机内部绕组之间的连接

③转子

转子是电动机的运行部分. 它由转子芯，转子绕组和旋转轴组成.

a. 转子铁芯. 如图1所示. 如图7所示，转子铁芯是通过在外圆上堆叠许多带有小凹槽的硅钢板形成的，这些小凹槽用于放置转子绕组.

图7硅钢板制成的转子芯

b. 转子绕组. 转子绕组嵌入转子铁芯的一个小槽中. 转子绕组可分为笼型转子绕组和绕线型转子绕组.

笼式转子绕组是将金属导杆放入转子铁芯的小槽中，然后使用导环连接铁芯两端的导杆，以便任何一个导杆穿过其相应的引导栏. 两端的导向环构成一个封闭的绕组. 由于该绕组的形状像一个笼子，因此称为笼子转子绕组. 笼型转子绕组有两种类型: 铜棒转子绕组和铸铝转子绕组，如图8所示. 铜棒转子绕组由铜导棒制成，位于转子芯的小槽中，然后与金属端焊接两端都响而铸铝转子绕组是通过铸铝导杆电动机原理与，端环和叶片铸在铁芯上的.

图8铜棒转子绕组和铸铝转子绕组

绕线式转子绕组的结构如图9所示. 将其包裹在转子铁心中，并按照一定的规则用绝缘线缠绕绕组，然后将绕组以三角形或星形连接方法，其中大多数以星形方式连接（图11）. 绕组连接后，将3相线引出，并通过轴的内孔连接到轴的3个铜滑环（也称为滑环）. 滑环与轴工具一起运行，滑环与固定电刷电刷接触，电刷通过导线连接到压敏电阻，从而使转子绕组产生的电流通过滑环，电刷和压敏电阻. 调节压敏电阻可以改变转子绕组电路的电阻，从而改变绕组电流，从而调节转子的速度.

图9绕线式转子绕组

c，轴. 轴嵌套在转子铁心的中间. 当三相交流电施加到定子绕组时会产生旋转磁场. 转子绕组通过旋转磁场旋转. 它通过转子铁心驱动旋转轴以传递来自旋转轴的动力. 返回搜狐，查看更多
