电动汽车的基本结构和原理（比亚迪秦/唐）[图片]

电动汽车电动机的基本结构和原理；

用电动汽车的电动机/发电机代替交流发电机，电动机和起动电动机的通用名称. 理论上，任何电动机也可以用作交流发电机. 机械驱动电动机/发电机时，它将作为交流发电机供电. 当电流提供给电动机/发电机时，它作为驱动器工作. 用于推进的电动机/发电机是液冷电动机/发电机. 当然，也可以使用风冷电动机/发电机.

在全混合动力汽车（HEV）中，电动机/发电机也可以用作发动机启动电动机.

三相电动机通常用作电动机/发电机. 三相电动机由三相交流电供电. 在该同步电动机中，几对永磁体位于转子上方. 由于三相线圈是持续供电的，当使用电动机/发电机驱动车辆时，它们会产生旋转的电磁场，导致转子旋转.

当电动机/发电机用作交流发电机时，转子的运动将导致线圈产生三相交流电压，该交流电压将转换为电力电子设备中高压电池的直流电压零件. 通常，车辆使用所谓的“同步电动机”. 在这种情况下，“同步”或“同步运行”是指定子线圈中能量场的速度与带有永磁体的转子速度之比.

与非同步电动机相比，同步电动机的优势在于，同步电动机可以在自动化应用中更精确地控制电动机.

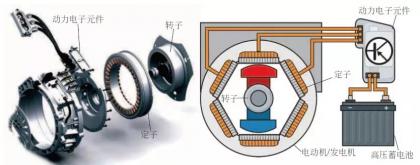

电动机/发电机由转子和定子组成. 它通过电力电子设备连接到高压电池. 电机配有定子绕组. 绕组就像电动机，可以产生旋转磁场. 电机组件和电路连接如下所示.

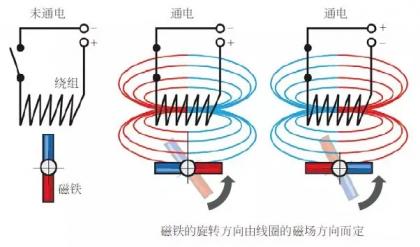

当电动机作为电动机运行时，定子绕组会产生旋转磁场. 转子是产生磁场的永磁体. 同步电动机的速度可以通过感应交流电源的频率精确控制. 系统中安装了变频器，以对同步电动机速度进行无级调节. 转子位置传感器连续检测转子的位移，控制电子设备确定实际发动机转速. 电机的工作原理如下图所示.

如果电动机用作发电机，则转子通过齿轮箱从外部驱动. 当转子的磁场通过定子绕组时，在各相的线圈中会产生感应电动势. 转子磁场将依次通过绕组. 功率电子设备将获得的电能转换为288V直流充电电流电动机原理与，为高压电池充电.

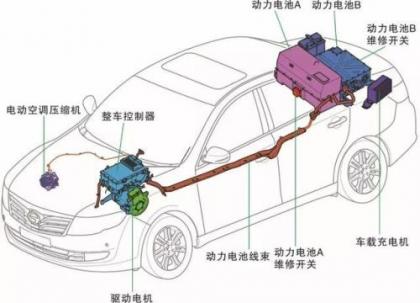

比亚迪秦唐汽车的基本结构和原理

电动机由外圈的定子和内圈的转子组成. 它是汽车的动力源之一，可输出扭矩以向前和向后驱动汽车. 同时，它也可以用作发电机来发电（例如，在滑行，制动等过程中）. 过程的势能或动能以及发动机输出的额外扭矩被转换为电能存储通过电动机）.

电机工作参数:

①最大功率: 110km（EV模式下车辆的主要动力源）；

②额定功率: 40kW;

③工作电压: DC706V；

④最高速度: 10000r / min;

⑤最大扭矩: 200N·m.

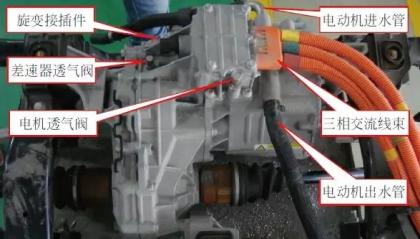

比亚迪唐前驱动马达的外部连接如下图所示.

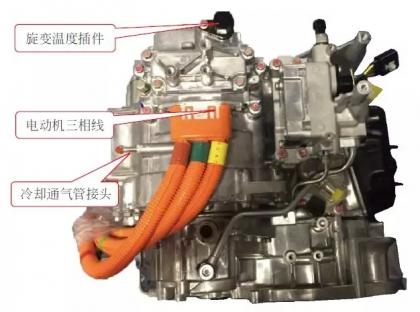

比亚迪唐前驱电机的外部连接▲

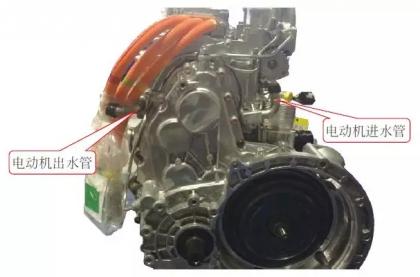

比亚迪唐前驱电机冷却水管位置▲

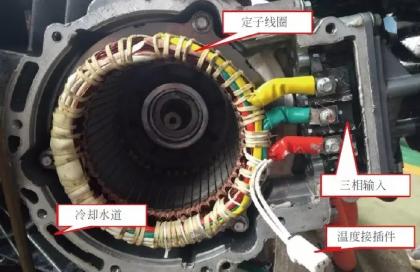

比亚迪唐前驱动电机内部零件的安装位置如下图所示.

旋转变压器（称为旋转变压器）是一种信号元件，其输出电压随转子的旋转角度（如下）而变化.

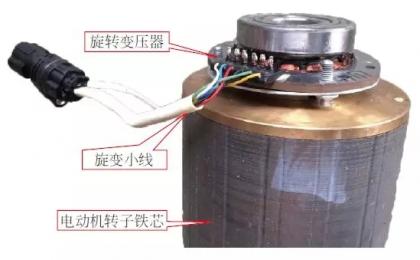

当励磁绕组用一定频率的交流电压励磁时，输出绕组的电压幅度与转子角成正弦和余弦函数关系. 可以将其反馈给控制器进行监视，以精确控制电动机的速度和位置. 旋转变压器由旋转变压器线圈和信号盘组成. 旋转变压器线圈如下所示.

比亚迪唐使用的驱动电动机是交流无刷永磁同步电动机，其工作原理是收集电动机分解器信号. 当车辆即将行驶时，电动机通过旋转变压器检测电动机的位置. 位置信号由控制器处理电动机原理与，以将相关信号发送到控制器IGBT. 逻辑信号控制IGBT的导通和关断.

比亚迪唐后驱电机的外部连接▲

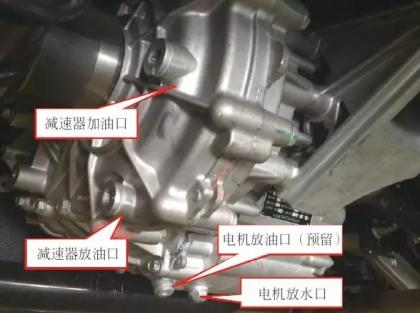

比亚迪唐后驱马达加油，放油和放水的位置▲
