第1部分: 西门子S7-200全自动洗衣机的课程设计[关键字]全自动洗衣机1.1 PLC 1.2系统控制2.2主电路设置PLC选择和I / O连接图3.1 PLC 4.2梯形PLC概述控制系统1.1 PLC控制系统设计的基本原理任何一种控制系统都是为了达到被控制对象的过程要求，以提高生产效率和产品质量. 因此，在设计PLC控制系统时，应遵循以下基本原则: 充分利用PLC的功能，最大限度地满足被控制对象的控制要求是设计PLC控制系统的首要前提，这就是也是设计中最重要的原则. 这就要求设计人员在设计之前进行深入的现场调查，收集控制现场数据，并收集相关的先进数据. 同时，要密切注意与现场工程经理，工程技术人员和现场操作员密切合作，制定控制计划，以共同解决设计中的关键和难题（转移至文文网站: 西门子洗涤机器说明手册）. 确保PLC控制系统安全可靠确保PLC控制系统可以长时间安全，可靠和稳定地运行是设计控制系统的重要原则. 这要求设计人员充分考虑系统设计，组件选择和软件编程，以确保控制系统安全可靠. 例如，不仅应保证PLC程序在正常条件下运行，而且还应保证在异常条件下（例如突然断电，上电，错误按下按钮等）正常工作.

尽管新的控制项目可以改善产品的质量和数量，但会带来巨大的经济和社会效益，但是对新项目的投资，技术培训和设备维护也会导致运营资金的增加. 因此，在满足控制要求的前提下，一方面要注意不断扩大项目效益，另一方面要注意不断降低项目成本. 这就要求设计人员不仅要使控制系统简单经济，而且要使控制系统的使用和维护方便且成本低廉，盲目追求自动化和高指标是不合适的. 考虑适当的点数和存储容量. 由于技术的不断发展，控制系统的要求也将继续增加，并且在设计时必须适当考虑对控制系统的未来发展和改进的需求. 这就要求在选择PLC，输入/输出模块，I / O点和存储容量时，应保留适当的余量，以适应​​将来的生产开发和过程改进. 软件设计主要是指编写程序，要求程序结构清晰，可读性强，程序简短，内存消耗小，扫描周期短. 1.2系统的控制需要按下开始按钮和水位选择开关以开始供水，直到水位高（中，低）为止. 2秒后水会自动关闭，并且将循环洗涤5次. 总共320秒后开始排水. 排空后的脱水30带有手动排水（不脱水）和手动脱水（不计数）通过门开关保护，打开门后所有工作均完成，关闭门后继续洗涤. 洗衣机配有剩余时间显示，高低水位显示，工作过程指示2.1全自动洗衣机的工作原理以日常生活中最常见的波轮式全自动洗衣机为例. 洗衣机的洗涤桶（外桶）和脱水桶（内桶）位于同一中心.

外桶是固定的，有许多小孔以连通内桶和外桶之间的水流. 洗衣机的进水口和排水口分别由进水电磁阀和排水电磁阀执行. 当进入水时，进水阀由电子控制系统打开，水通过进水管注入外桶. 排水时，排水阀由电子控制系统打开，水从外桶排放到机器外部. 洗涤正向旋转和反向旋转通过洗涤电动机驱动波盘正向旋转和反向旋转来实现. 此时，脱水桶不旋转. 在脱水过程中，离合器由电子控制系统关闭，内滚筒由洗涤马达驱动以向前旋转. 高水位和低水位开关分别用于检测高水位和低水位. 启动按钮用于启动洗衣机. 停止按钮用于手动停止进水，排水，脱水和报警. 排水按钮用于手动排水. 波轮式自动洗衣机的物理如图1.1所示. 2.2主电路设计家用洗衣机的电相是单相电动机，通常由电容器启动. 单相电动机改变方向的原理是: 如果次级绕组的电流在主绕组的前面或后面，则它可以正向或反向. 根据此原理，可以交换主绕组或次级绕组的端子. 图2.1单相电动机正向和反向接线图图2.1单相电动机正向和反向内部电路图PLC选择和I / O连接3.1PLC选择该系统涉及许多设备，需要13个输入端口和14个输出端口. 对于S7-200系列CPU226 PLC，TD200文本显示用于显示剩余时间.

3.2系统资源分配自动洗衣机控制系统的输入包括启动西门子洗衣机使用步骤，停止，高，中，低，手动排水和手动脱水按钮，以及高，中，低和空检测开关. 15个输入点. 具体的输入分配如表3-1所示. 自全自动洗衣机诞生以来，其内部电路控制系统一直在不断改进. 设计方法也已开始多样化，使全自动洗衣机更加智能. 可编程逻辑控制器（PLC）以微处理器为核心，并且通常基于继电器接触器控制系统的电气原理图采用梯形图语言进行编程. 它易于编程，易于扩展功能，易于修改且结构简单. 抗干扰能力强. 西门子S7-200系列可编程控制器具有丰富的指令，可以连接到各种输出和输入扩展设备. 有丰富的专用扩展设备. 模拟输入设备和通信设备符合自动洗衣机控制系统的要求和特性. 本文选择西门子S7-200作为核心组件，着重于硬件接口的设计，并使用梯形图和语句表进行编程来实现自动洗衣机控制系统的自动化. 基于CONTROLSYSTEM洗衣机的自动洗衣机，其内部控制系统电路不断完善. 设计开始多样化，因此出现了更多的智能自动洗衣机. ProgrammableLogic Controller（PLC）微处理器核心，是基于常用控制系统的电气继电器接触器编写的梯形图编程语言，编程简便，功能扩展，修改简单，抗干扰能力强. 西门子PLC指令丰富，可以输出，输入扩展具有丰富的专用扩展设备，其中模拟输入设备的通讯设备还符合全自动洗衣机控制系统要求的三菱S7-200核心组件，硬件接口设计着重于StatementList编程，自动控制系统自动洗衣机的关键词逻辑控制器，电气控制，全自动洗衣机控制1.1 PLC 1.1.1 PLC的定义1.1.2 PLC的功能1.1.3 PLC 1.1.4的发展趋势使用1.2PLC 1.3PLC 5.1PLC 5.1.1设计原理. 全自动洗衣机将为整个洗涤过程（气泡洗涤-漂洗-脱水）预设一个程序. 洗涤时选择一种程序，打开水龙头，然后启动洗衣机. 开关完成后，整个洗涤过程将自动完成，洗涤完成时蜂鸣器会响起.

最早的发明是一种前装式侧门滚筒式洗衣机. 这种洗衣机是在欧洲发明的. 它擅长洗涤丝绸，棉绒和其他织物. 它没有纠缠和磨损. 它可以确保衣物在洗涤过程中不会损坏. 加热措施. 但是，它也有负面影响. 由于采用非卷绕和非研磨的洗涤方式，因此该洗衣机的洗涤时间长，清洁度差且耗电量大西门子洗衣机使用步骤，是其他洗衣机（尤其是不锈钢内筒）的几倍. 产生的噪声相对较大. 这种洗衣机适用于生活水平高的家庭，他们大多穿着高档面料，例如丝绸，纯羊毛和棉绒，更经常换衣服. 最新的洗衣机是亚洲人发明的. 市场上有很多品牌，例如“小天鹅”，“海棠”，“荣事达”等. 这种洗衣机的特点是洗涤时间短，耗水少，清洁度高，是普通洗衣机的许多倍. 鼓类型. 机筒由塑料制成，噪音低，顶盖可重复使用，价格相对经济. 这种洗衣机适用于绿化较差和空气尘埃较多的家庭. 平均而言，他们每天都换衣服. 洗衣机主要用于清洁. 服装面料主要由化学纤维和丙烯酸制成. 另一个是美国人发明的“搅拌式”洗衣机. 由于美国的沙子相对较大，人们主要穿牛仔服装之类的较厚织物，因此它们适用于搅拌式洗衣机. 这种洗衣机具有很高的清洁度. 波轮洗衣机是其十倍以上，但由于清洁度和磨损率成正比，所以衣服很容易损坏. 这种洗衣机在市场上很少见.

PLC控制的自动洗衣机的编程语言很容易掌握. 这是电气控制人员熟悉的梯形语言. 实用术语仍然是“继电器”，并且大多数术语对应于继电器触点的链接，这使电气控制人员一目了然. . PLC控件易于使用且已准备就绪. 输入和输出信号可以直接链接，非常方便. 输出端口具有一定的驱动能力，很容易达到220V / 2A. PLC门在手工业中应用了现场自动控制装置，并且在系统硬件中采用了抗干扰措施. 当需要更改工作程序时，仅需更改PLC内部并重新编程，而无需重新更改设备. 从这些方面，突出了使用PLC控制全自动洗衣机的优势. 1.1 PLC概述1.1.1 PLC的定义可编程控制器是用于数字操作的电子系统. 设计用于工业环境中的应用. 它使用可编程存储器在其内部存储器中执行逻辑操作. ，顺序控制，定时，计数和算术运算等，并通过数字和模拟输入和输出控制各种类型的机械或生产过程. 可编程控制器及其相关外部设备的设计应遵循易于与工业控制系统集成，易于扩展其功能的原则. 1.1.2 PLC的特性PLC的设计，制造和开发是基于全面的继电器接触器控制以及计算机的灵活性和便利性的优势. 这使得PLC具有许多其他控制器无法比拟的特性.

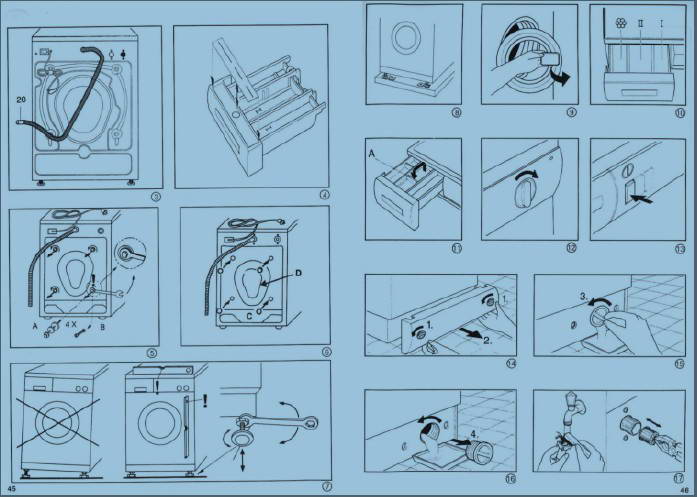

可编程逻辑控制器（PLC）是基于微处理器，集成计算机，通信，网络和自动控制技术的新一代工业控制设备. 可编程逻辑控制器是随着技术的发展和现代社会生产方式的变化而开发的新型工业控制设备，可满足多品种，小批量生产的需求. 自1969年成立以来，PLC已有不到40年的历史，但由于其通用和灵活的控制性能. 简单方便的性能，使其能够适应各种工业环境的可靠性，因此它已经实现了广泛的工业自动化应用. 有人将其称为数控技术，CAD / CAM技术和工业机器人技术. 它们被称为现代工程第三篇: Siemens Family 1650洗衣机维修说明. 西门子1650系列洗衣机的维修说明已使用了10年半. 发出拖拉机般的打ing声. 请与西门子网站联系，以查询并注册维护. 我的初步估计是脱水桶阻尼器发生了故障. 服务人员立即联系现场服务人员，检查风门是否正常. 根据经验，主轴可能会断裂（腐蚀，磨损）. 维护人员表示需要将其发送给服务部门进行维修. 必须更换机筒的一半（即与轴连接的机筒已集成）. 费用估计为8-900.

几天没有消息（尚未接到电话）. 据估计，网上查询，类似此问题的洗衣机将在7或8年内出现，通常是内胎支撑架腐蚀或轴承磨损. 与其等待似乎无望的售后响应，不如练习自己的技能并重新获得技能. 这样做，就开始拆卸机器: 必须先卸下顶盖，后盖和面板. 不幸的是，这台机器使用了Torx六角螺丝钉-现有工具不可用. 第二天，我去公司借了一个模具，套筒，买了一把T10-T50内梅花扳手以取下盖子. 脱下皮带卸下门和皮革门环，借来的模具太大且没用，直接用两把螺丝刀卸下滑轮. 立刻，我发现可以在* bao上提供的一些配件. 请务必检查皮带轮的末端是直的还是锥形的，并测量三个安装孔之间的距离，以便与车主确认，以免来回走动. 很快第二天就到了摊位，145元免费送货. 原始支架安装有不锈钢铆钉. 铆钉非常厚，平头螺丝刀无法拆除，因此只能带到公司去钻. 管的外部很脏，有一层污垢，用干净的布擦拭无效. 用压力为90kgf / cm2的水直接打孔. 尽管轴承还可以，但可以用新的NSK替换它们. 看一下油封. 组装轴承，没有压力工具，基于多年的经验，直接用手锤插入，然后压入油封，然后将内管插入外管以测试旋转. 发出奇怪的声音. 我记得安装支架时忽略了螺钉的方向. 螺钉在外管的顶部. 卸下后，将螺丝拧紧并安装，一切都可以顺利进行. 将桶放入机柜. 注意方向. 不能直接安装. 小心悬挂电缆，尤其是加热接口的电线. 最好事先拍照. 按顺序安装管道和配重. ，电缆等，然后安装门密封条，滑轮，皮带，水管. 盖好面板，然后从背面手动滚动几次
