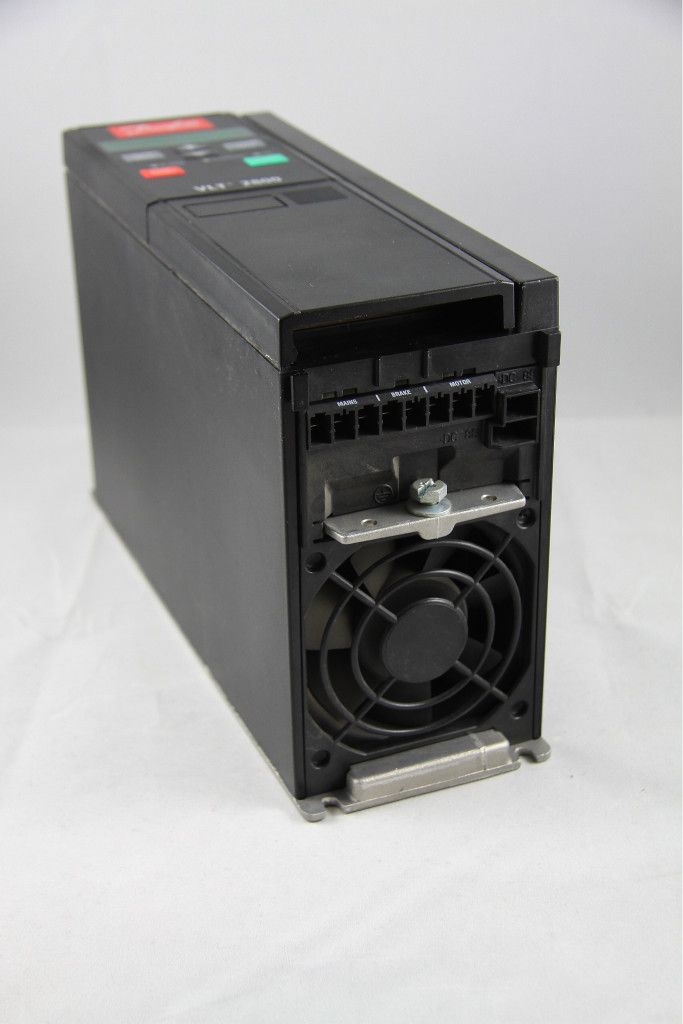

Danfoss FC300，VLT2800逆变器摘要

多菜单设置示例: 在电动机运行期间，您可以从菜单1切换到菜单2. 首先在004有效设置中选择[5]多菜单，然后更改菜单位参数以通过数字方式选择菜单输入. 设置23和24分别对应于菜单选择位0和菜单选择位1. 将数字输入端子设置为这两个菜单选择位，然后通过更改高电平和低电平来选择菜单. 00对应于菜单1丹佛斯变频器vlt-2800，01对应于菜单2. 10对应于菜单3丹佛斯变频器vlt-2800，11对应于菜单4. 开始设置时，需要一个一个地设置菜单，然后运行！我们可以通过更改菜单来更改逆变器的运行模式和频率源.

3. 通过预设参考值3-10，参考值源1（3-15），参考值源2（3-16）和参考值源3（3-17）来获取电动机的运行频率，但是这4个值彼此重叠. 只能使用其中之一，并且不能混合使用！参考值源通常具有模拟输入端子53、54等. 设置方法如下: 根据模拟输入53的示例，端子53的模拟输入设置包括6-10，而6-11是0-10V模拟设置. 设置速度或频率分别对应于0V和10V. 6-12和6-13是4-20MA模拟设置. 另外，您需要设置DIP设置. S01和s02开关. 注意开/ I = 0-20MA，关/ U = 0-10V. 此外，这两个模拟输入端子也可以用作PID调节的反馈. 将PID反馈源设置为7-00、7-20.

丹佛斯变频器2800系列PID参数设置

编号说明出厂默认设置调试设置备注

012小显示屏上的读数值8，100运行模式0 3闭环过程调整

101转矩特性1 2可变转矩低

105电流12A 11A

200个输出频率范围0 0仅顺时针

201输出频率下限0HZ 20HZ

202输出频率上限132HZ 60HZ

203参数值范围0

204最小参考值0

205最大参考值10 0-10 Pa

207上升时间3秒10秒

208减速时间3秒10秒

214参考值功能0 0绝对加法

215个预设参考值，即设定值的50％，按百分比设置

225警报: 下限频率0HZ 20.1HZ

226警报: 最大频率132HZ 59.9HZ

302 18终端功能7启动7启动

303 19终端功能3重置0无作用

304 27端子功能3重置1重置

305 29终端功能13点动0无效

308端子53功能1参考值0无效

314 60端子功能0无效2反馈

315 60端子最小刻度4mA

316 60端子最大量程20mA

319 42端子功能7输出电流0无作用

323继电器输出1准备进行频率转换12输出频率低于上限

341 46端子功能0可以进行频率转换11输出频率高于下限

405重置功能0手动重置1自动重置

409过电流延迟跳闸关闭10秒

414最低反馈0

415最大反馈10

416个处理单元0，不带单元4 bar

437过程PID控制0正常0正常

438 PID控制1功能1功能1

439过程PID起始频率25HZ

440个过程PID比例因子0.01 5 P值

441 PID积分时间OFF 500 I值

443过程PID增益极限OFF 5 D值
