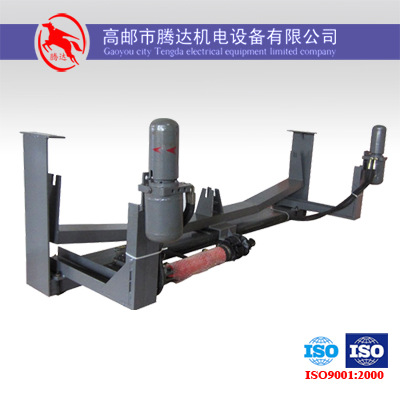

基本信息

驱动方式：电液推杆 使用方式：皮带机配套 规格：皮带宽度

纠偏精度：±20mm 标准：非标 使用介质：YA-N46#液压油

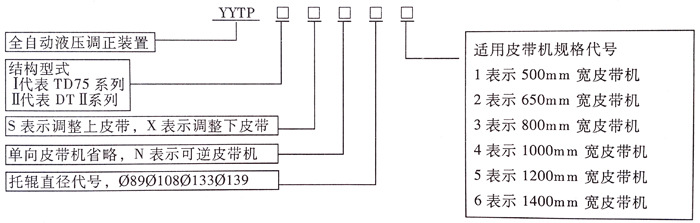

型号说明

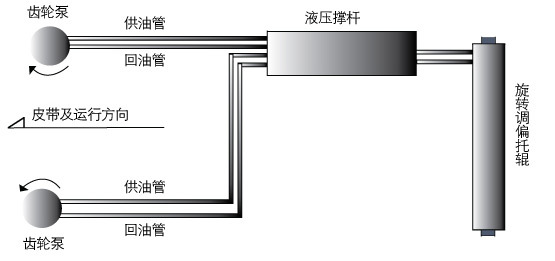

工作原理

在机架上的一组调心托辊的两侧相同高度设置两只垂直安装的检驱轮，检驱轮转轴与油泵动力输入轴相连，用两个固定支架分别把左右两侧的检驱轮与油泵固定在调心托辊支架上，复合油缸的尾部与固定支架铰接，复合油缸的活塞杆与调心托辊的托辊支架转动部分连接，用油管把油泵的油口与复合油缸尾部接通，当皮带向左跑偏，触动左侧检驱轮左侧油泵迅速输出压力油，通过复合油缸的油路集成块进入油缸的无杆腔，推动活塞和活塞杆，有杆腔的液压油经油路集成块回复油缸的油箱中，活塞杆迅速伸出，推动调心托辊顺时针转动（即调心托辊左侧向前偏转）驱使皮带向右跑偏而居中。

当皮带向右跑偏触动右侧检驱轮，右侧油泵输出压力油，通过复合油缸的油路集成块进入油缸的油箱中，活塞杆迅速缩回，拉动调心托辊逆时针转动（调心托辊向后偏转）驱使调心托辊的固定支架的右侧设置复合油缸皮带向左跑偏而居中。
