零序电流互感器使用说明书*中帮

I. 概述

保定市中邦电气是一家具有长期生产零序电流互感器经验的高科技企业. 质量优于国家标准GBl208-1997《电流互感器》. 该产品具有精度高，线性度好，操作可靠，安装方便，外形美观等特点. 该产品已在许多国家重点工程中使用.

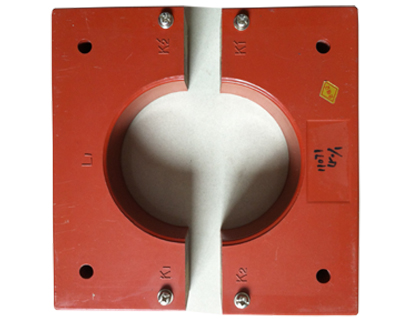

我公司生产直径为φ40mm〜φ300mm的ZB-LJ（X）K系列零序电流互感器（电缆型）. 当在电力系统中产生零序接地电流时，它与继电保护装置或信号装置一起使用，使装置元件动作以实现保护或监视. 变压器由ABS工程塑料外壳制成，并用树脂完全密封. 外形美观，安装方便，节省安装空间. 各种类型的高精度零序电流互感器具有各种容量，变压比和精确的极限系数. 产品分为两种: 集成和组合. 规格和品种很多，可以满足各种保护装置和电力系统各种运行的需求. 需要的方式（中性点接地，中性点接地，大电流接地，小电流接地，消弧线圈接地）.

第二，模型描述

注: （K）-组合（开放式）； LXK: 圆形开口

三，使用条件

1. 环境温度: -10℃〜60℃，日平均温度不超过+ 40℃.

2. 海拔不超过1000m（高原订购时请注明）.

3. 相对湿度<85％.

4. 周围介质中没有导电尘埃或导电金属，也没有腐蚀性气体或霉菌会破坏绝缘.

第四，安装

在铺设电缆之前，应先安装一体式零序电流互感器，并且电缆应在安装过程中穿过变压器. 敞开式变压器的安装可以随时进行. 具体的安装方法如下:

（1）. 删除变压器“ K1”和“ K2”的接线片.

（2）松开并卸下变压器顶部的两个六角螺栓，将变压器分为两部分.

（3）将变压器放在电缆上，擦拭两个接触面，然后涂一层防锈油. 对准变压器的两个部分，然后拧紧内六角螺栓. 变压器的两个部分必须对齐. 以免影响性能.

（4）. 将连接件固定在“ K1”零序互感器的符号，“ K2”上.

（5）同一敞开式变压器的上部和下部不能与其他变压器互换.

第五，自定义

随着电力系统自动控制设备更新速度的加快，运行方式多种多样，各种类型的保护装置不断涌现. 大量的保护装置和设备需要多种类型的零序电流互感器. 我公司可以根据用户需要设计生产各种非标零序电流互感器，各种孔径的互感器以及其他配套的保护装置. 所需的电流会传输到传感器.

六，请在订购时注明

1. 产品型号，内孔直径（毫米）零序互感器的符号，使用安装方法.

2. 初级零序电流，次级电流（或电流比）.

3. 次级负载容量或负载阻抗.

4. 精度限制因素，精度等级（如果需要）.

5. 可以提供LJK40-240孔径的圆形零序电流互感器
