断路器工作原理图和图形符号

断路器主要由三个基本部分组成，即触点，灭弧系统和各种跳闸单元低压断路器符号及图形，包括过电流跳闸单元，电压损失（欠电压）跳闸单元，热跳闸单元，现场跳闸和自由跳闸.

图1是断路器工作原理的和图形符号. 断路器开关由操作机构手动或电动闭合. 触点闭合后，自由跳闸机构将触点锁定在闭合位置. 当电路中发生上述故障时，自由跳闸机构由相应的跳闸器致动，并自动跳闸以提供保护. 分励脱扣器用作遥控分断电路.

过电流脱扣器用于线路的短路和过电流保护. 当线路电流大于设定电流值时，过电流脱扣器产生的电磁力会使钩子脱扣，弹簧会迅速断开动触点，从而实现短路的脱扣功能.

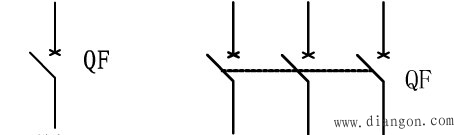

图1断路器工作原理和图形符号

热释放器用于线路的过载保护，其工作原理与热继电器相同.

欠压（欠压）释放用于欠压保护. 如图1-8所示，欠压脱扣器的线圈直接连接到电源并处于吸合状态. 断路器可以常闭；当电源被切断或电压非常低时，失压脱扣单元的吸力小于弹簧的反作用力. 弹簧使活动的铁芯向上移动并使钩脱扣，从而实现短路器的脱扣功能.

分励脱扣器用于远距离跳闸. 当从远处按下按钮时低压断路器符号及图形，分励脱扣器通电以产生电磁力跳闸.

不同断路器的保护是不同的，使用时应根据需要选择. 保护方法也可以在图形符号中标记. 如图1-8所示，断路器图形符号上标有三种保护模式: 电压损失，过载和过流.

低压断路器的选择原理

从以下几个方面考虑低压断路器的选择:

（1）断路器类型的选择: 应根据应用和保护要求进行选择. 例如，通常使用塑料外壳类型. 短路电流大时使用限流型. 当额定电流比较大或需要选择性保护时使用框架型；控制和保护包含半导体器件的直流电路时，应使用直流快速断路器.

（2）断路器的额定电压和电流应大于或等于线路和设备的正常工作电压和工作电流.

（3）断路器的极限通断能力大于或等于电路的最大短路电流.

（4）欠压脱扣器的额定电压等于线路的额定电压.

（5）过电流脱扣器的额定电流大于或等于线路的最大负载电流.
