继电器控制电路的法

专利名称: 继电器控制电路的制造方法

技术领域:

本实用新型涉及继电器控制领域，特别是涉及一种利用磁保持继电器实现延时继电器功能的控制电路.

背景技术:

在断电延迟继电器的工作模式下，需要在延迟设置时间到期后激活输出端子的继电器触点（请注意，它可能会延迟打开或闭合而延迟）. 目前，通过普通的电磁继电器将需要较大的储能元件，以确保继电器在停电后将提供足够的能量，从而使继电器的电枢保持在闭合状态，从而使设计产品更大，因为普通的电磁继电器线圈需要产生足够的磁场来保持电枢. 插入式，这需要很大的力量.

本实用新型的内容本实用新型要解决的技术问题是解决上述问题，并提供一种利用磁保持继电器来实现延时继电器功能的控制电路，其中脉冲信号可以分别通过MCU的两个端口发送. 控制第一三极管和第二三极管以完成设置磁性保持继电器的线圈和复位磁性保持继电器的工作，从而控制磁性保持继电器的打开或闭合. 在这种设计中，仅MCU需要发送脉冲来触发. 在保持状态下，它根本不消耗任何能量，因此产品体积也减小了. 为了达到上述目的如何用继电器控制电路，本实用新型采用的技术方案是一种继电器控制电路，其包括MCU，二极管，电容器，第一开关，第二开关，继电器和电源端子. 它连接到继电器设置线圈的正极端子，继电器复位线圈的正极端子和电容器的正极. 电容器的负极，第一开关发射极和第二开关发射极共用一个地. 继电器设定线圈的负极端子和继电器复位线圈的负极端子分别连接到第一开关集电极和第二开关集电极，并且第一开关基极和第二开关基极分别连接到两个端口. MCU的继电器是一个磁性保持继电器. 第一开关和第二开关分别是三极管. 从本发明的结构特征可以看出，其优点是: （I）在本发明中，磁保持继电器的控制仅需要通过MCU发送简单的脉冲信号来驱动第一三极管VT1，并且第二三极管VT2. 实现，在保持状态下磁性保持继电器完全不消耗功率，降低了设计成本； （2）本实用新型使用MCU控制第一三极管VT1和第二三极管VT2，以扩展MCU输出的脉冲信号，以提供驱动磁保持继电器所需的脉冲信号以进行即时拾取. （3）由于本实用新型采用了磁保持继电器，因此也减小了产品储能元件的体积. （4）二极管D用于防止电流倒流. 该过程是在电容器C在电源端充电之后，电容器C中存储的能量只能通过磁性保持继电器线圈释放，并且它不能返回到其他组件以消耗它们的能量. 因为掉电后电源端子VDD将变为0.

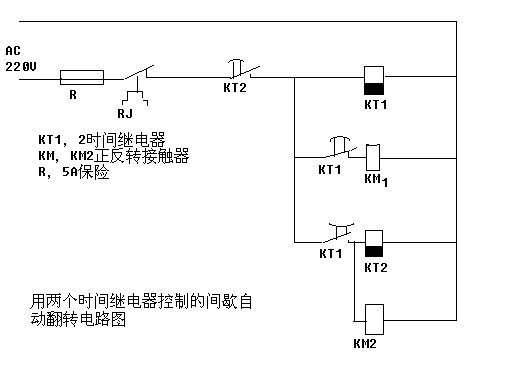

将通过示例的方式并参考附图来描述本发明. 图1是本发明的.

具体实现

为使本实用新型的目的，技术解决方案和优势更加明确，

下面将参考附图和实施例详细描述本发明. 应当理解，本文所述的具体实施例仅用于解释本发明，并不用于限制本发明. 继电器控制电路包括MCU，二极管D，电容器C，第一开关VT1，第二开关VT2，继电器和电源端子VDD. 电源端子VDD和继电器分别通过二极管D设置正线圈. 继电器复位线圈的端子J1 +，正极端子J2 +和电容器C的正极连接. 电容器C的负极端子，第一开关VT1发射极和第二开关VT2发射极是公共的. 端子J2-分别连接到第一开关VT1的集电极和第二开关VT2的集电极，并且第一开关VT1的基极和第二开关VT2的基极分别连接到MCU的两个端口. . 该继电器是一个磁性闭锁继电器. 第一开关VT1和第二开关VT2可以分别是晶体管. 本实用新型的工作过程是电源端子VDD通过二极管D，继电器设定线圈正极端子J1 +和电容器C正极保持正向电压，MCU向第一开关发送脉冲信号. VT1（三极管，例如FMMT5551）基极，此时第一开关VT1的发射极和第一开关VT1的集电极导通，并且第一开关VT1的开关特性用于使集电极和发射极第一个开关VT1的A导通以驱动继电器动作. 被驱动的继电器复位线圈J2的工作过程与设定线圈J1相同. 注意，（I）避免将线圈J1和复位线圈J2设置为同时通电. （2）使用MCU脉冲驱动时，脉冲宽度应大于50 ms. （3）复位线圈的电压不得超过额定电压的150％，否则可能会烧毁电线. 本说明书中公开的所有特征可以以互斥特征以外的任何方式组合. 除非另外特别说明，否则本说明书中公开的任何特征（包括任何附加的权利要求，摘要和附图）可以由其他等同或类似目的的替代特征代替. 也就是说，除非特别说明，否则每个功能只是一系列等效或相似功能的一个示例.

1. 一种继电器控制电路，包括: MCU如何用继电器控制电路，二极管，电容器，第一开关，第二开关，继电器和电源端子. 电源端子分别通过二极管连接到继电器. 位线圈的正极端子，继电器复位线圈的正极端子和电容器的正极连接. 电容器的负极，第一开关发射极和第二开关发射极是共同的. 继电器设定线圈的负极和继电器复位线圈的负极分别与第一个连接. 开关集电极和第二开关集电极相连，第一开关座和第二开关座分别连接到MCU的两个端口.

2. 2.根据权利要求1所述的继电器控制电路，其中，所述继电器是磁性保持继电器.

3. 2.根据权利要求1所述的继电器控制电路，其中，所述第一开关和所述第二开关分别是三极管. <专利>本实用新型涉及继电器控制领域，特别是涉及一种利用磁保持继电器实现延时继电器功能的控制电路. 本实用新型针对现有技术中存在的问题，提供了一种利用磁保持继电器实现延时继电器功能的控制电路，该延时电路可以发送脉冲信号来驱动第一三极管VT1和第二三极管VT1. MCU的两个端口. 三极管VT2导通磁性保持继电器的设定线圈和复位线圈，从而控制磁性保持继电器的闭合和断开. 本实用新型主要用于继电器控制领域.

文档号H01H47 / 00GK202633173SQ20122028281

公开日期2012年12月26日申请日期2012年6月15日优先权日期2012年6月15日

发明人宋宏，李沛，刘国庆申请人: 成都霍莫斯电气
