2月25日，三星发布了Galaxy S9，还带来了新一代无线充电器: 三星的第五代垂直无线充电器Wireless Charger Stand. 与上一代可折叠无线快速充电器不同，这一代产品是垂直且不可折叠的，并且功率参数没有变化. 官方商城价格为408元，与上一代产品528元相比，整体降低了. 120元. 接下来，充电头网络为您带来了三星无线充电器的拆卸评估，以了解与上一代产品的不同之处.

PS: 由于Samsung无线充电器在保修期内是伪造的，因此本期中的图片更新将更加乏味. 出发点是让读者尽可能多地了解包括产品在内的所有详细信息，包括包装，以避免如果您被欺骗购买假货，您可以说充电头网络上的这篇文章应该是最详细的拆箱说明，拆卸.

I. 三星第五代垂直无线充电器的拆箱评论

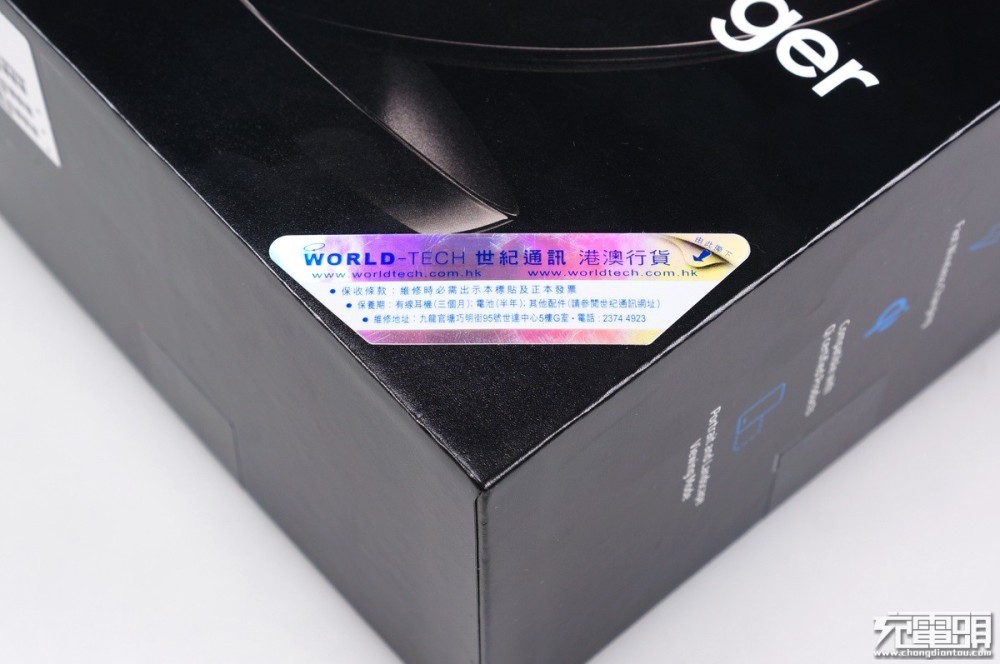

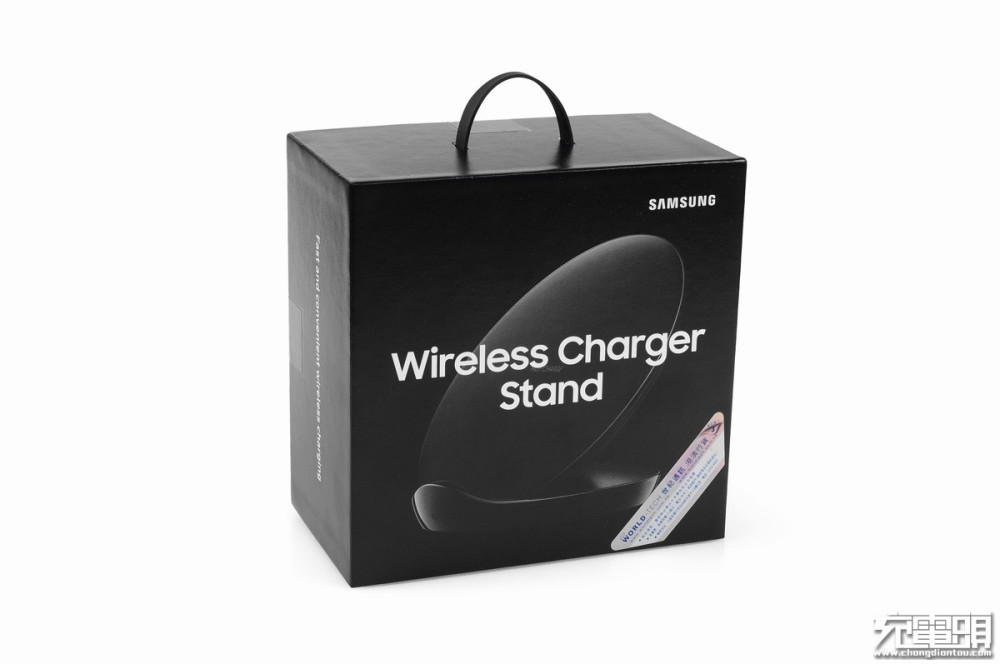

在国内授权产品似乎无法获得之前，它是由充电头网络编辑在香港三星购买的. 价格为398港币，包装的一角贴有“香港和澳门许可”标志，以表明其真实性.

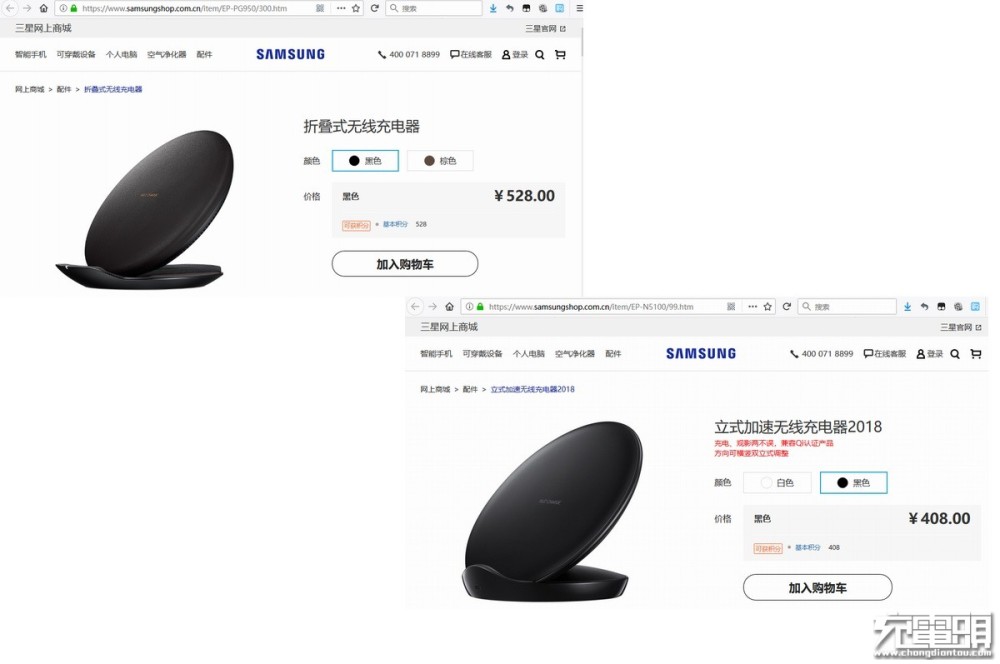

登录到国内三星网站. 第四代可折叠无线充电器的价格为528元，第五代立式无线充电器的价格为408元，新型号的价格便宜了整整120元.

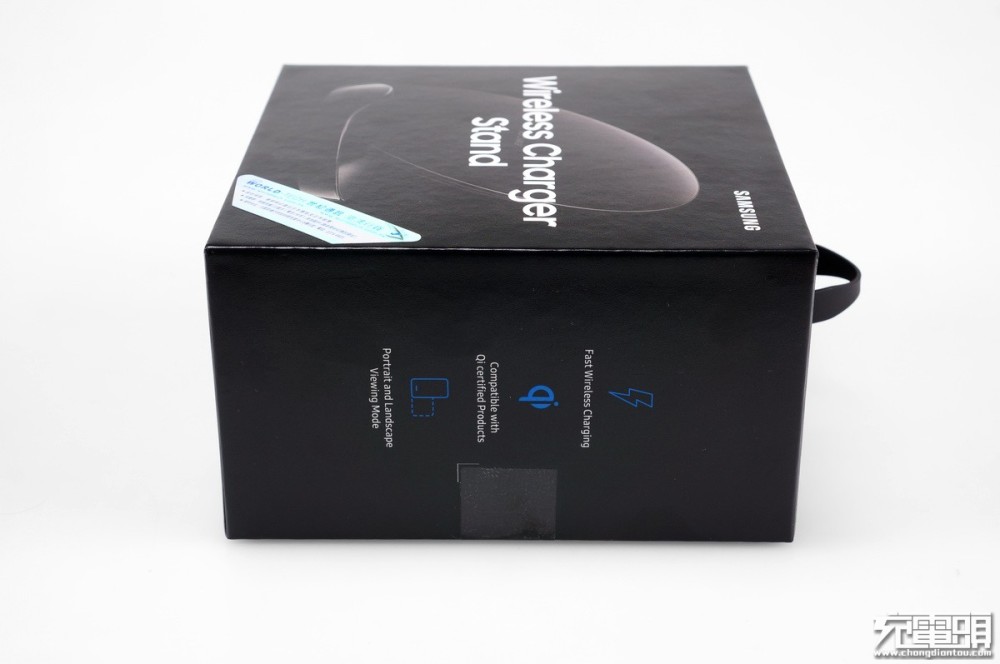

带有产品主要功能的侧面图标: 无线快速充电，经过Qi认证的产品，以及支持垂直和水平充电位置.

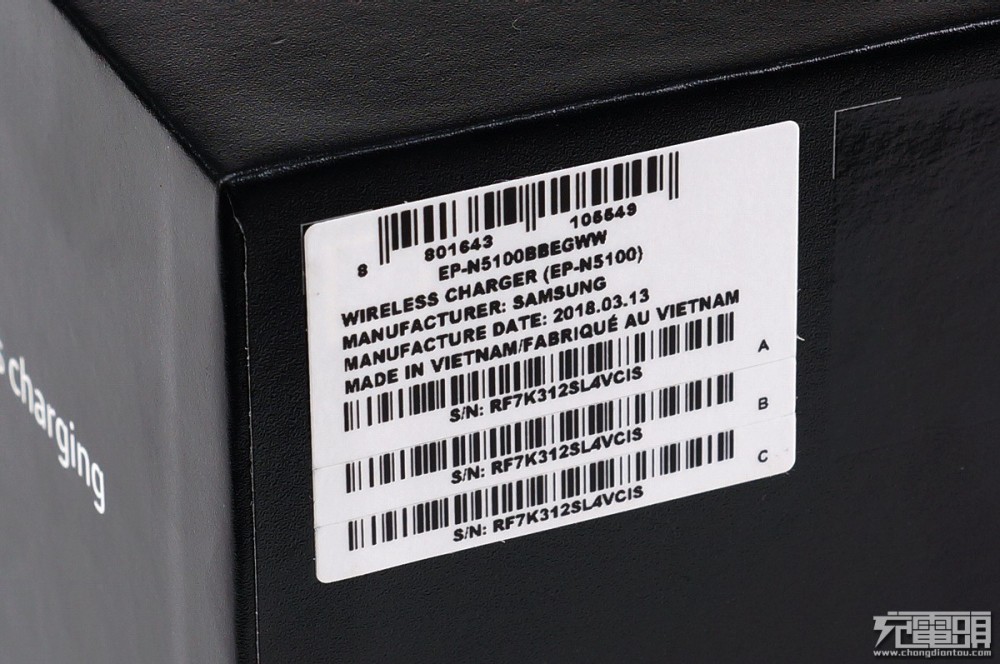

产品名称，型号，产地，生产日期等信息在包装侧面的条形码上标记: 型号EP-N5100，越南制造，请注意此S / N代码: RF7K312SL4VCIS，原始许可的外包装SN代码必须与产品SN代码相同. 并且每个产品都不重复.

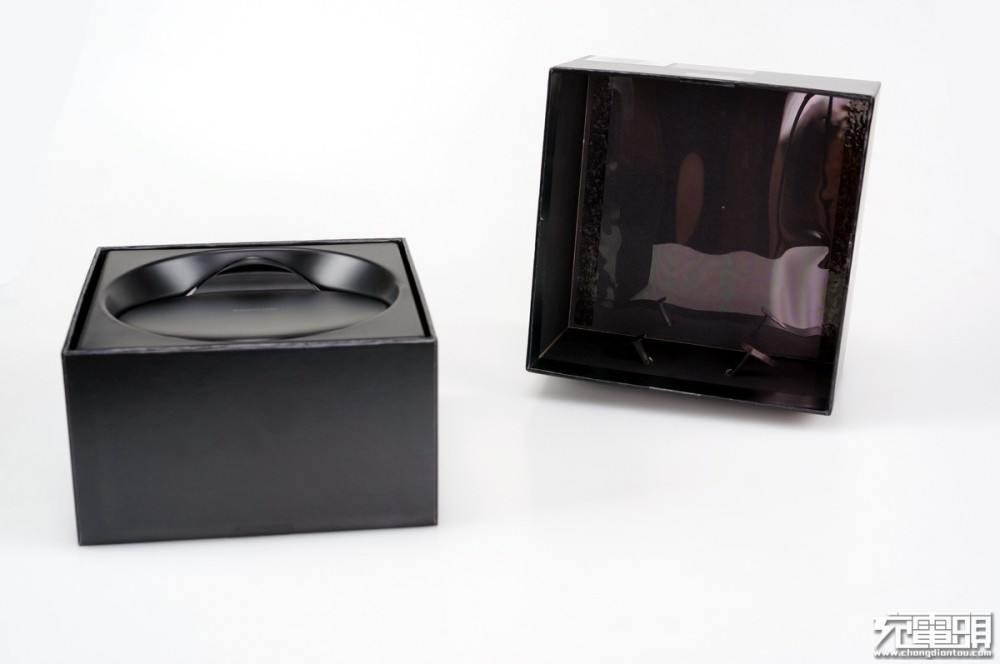

打开包装盒. 盒子的顶部衬有一层透明塑料，以防止充电器摩擦外盒.

在货架带的底部带有标准塑料回收标记的其他物品（其他7号）可能是PA材料.

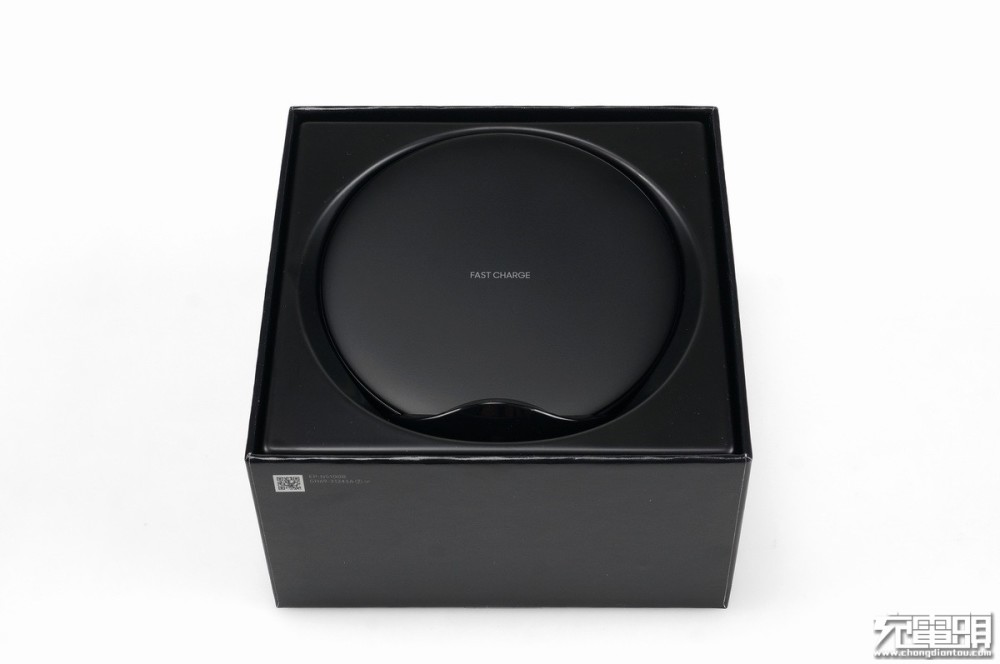

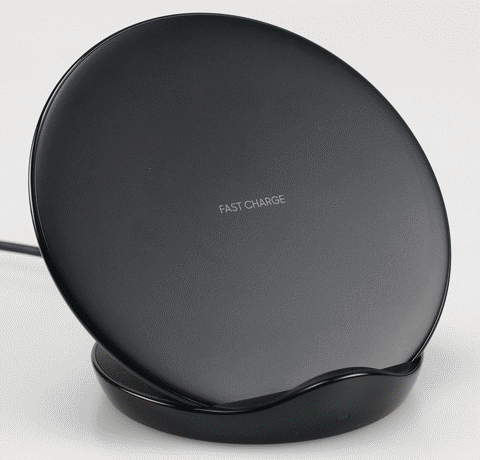

打开包装，圆形充电器机身安静地位于内部，无线充电器的正面标有“ FAST CHARGE”（快速充电），表示它支持无线快速充电.

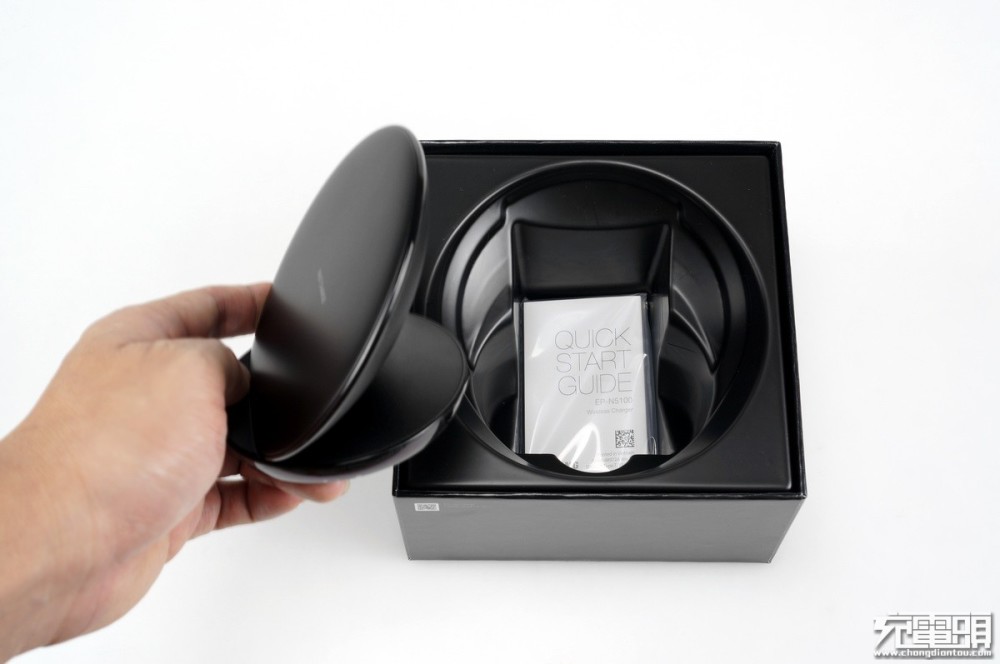

拿出充电器，大盒子里没东西了吗？

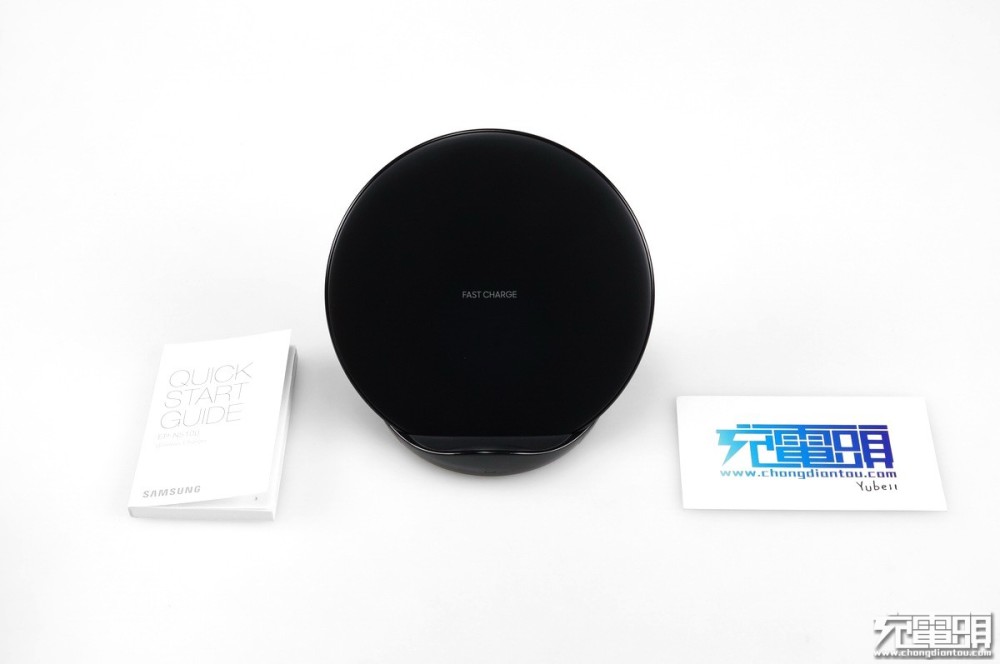

未包装产品清单. 这些文章包括手册和无线充电器机身. 不包括电源适配器和数据线.

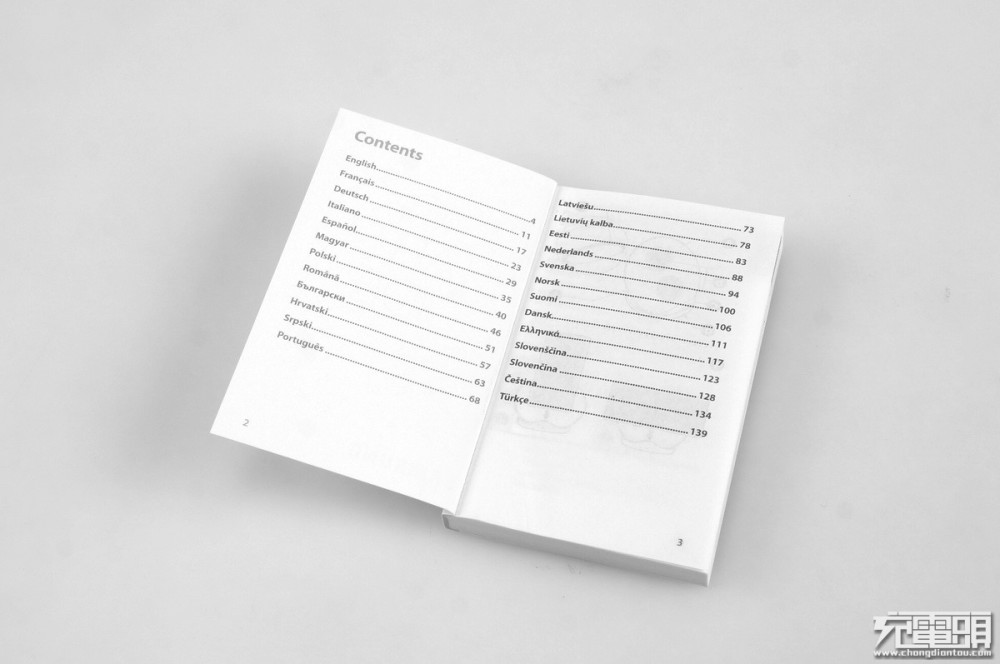

该手册包含多种语言，但不包含中文.

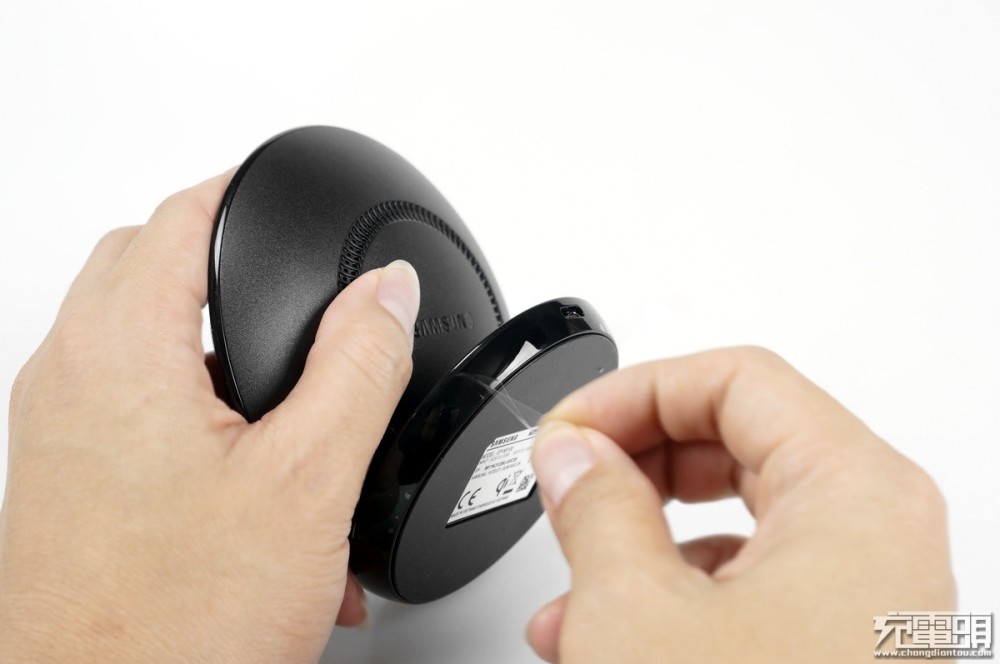

首先撕下无线充电器底座上的防刮标签. 现在我们正式进入产品介绍链接.

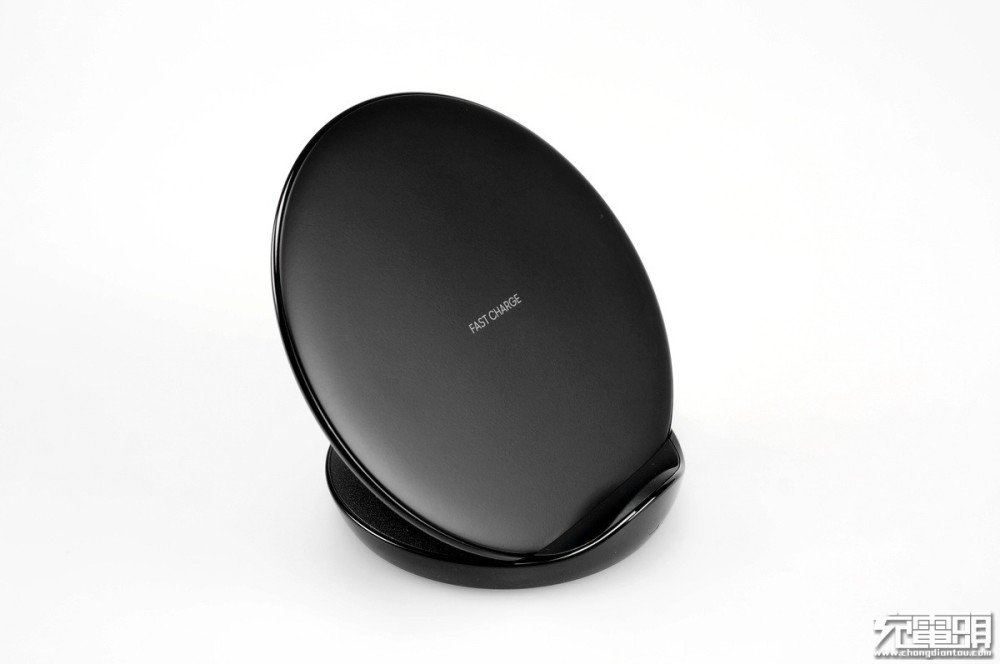

三星无线充电器已经发布到第五代. 自第三代以来，这种圆形扇贝形状ID一直沿用至今. 乍一看，它是三星无线充电器.

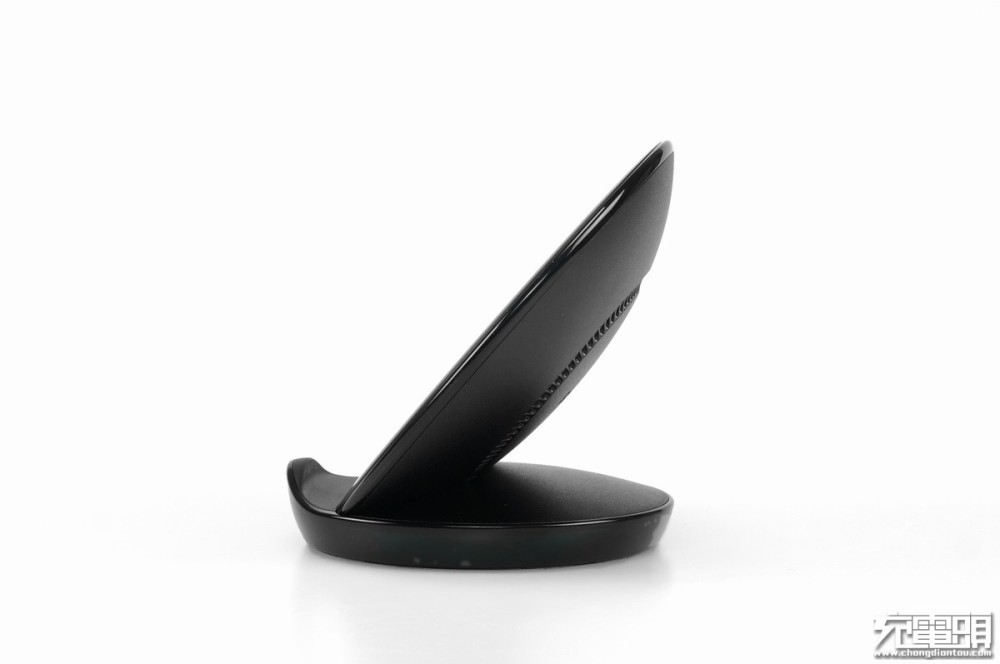

摇篮式充电板和底座呈大约45°的角度，并且两者是固定的，不能折叠.

基本托盘略微向上倾斜，以支撑手机滑下.

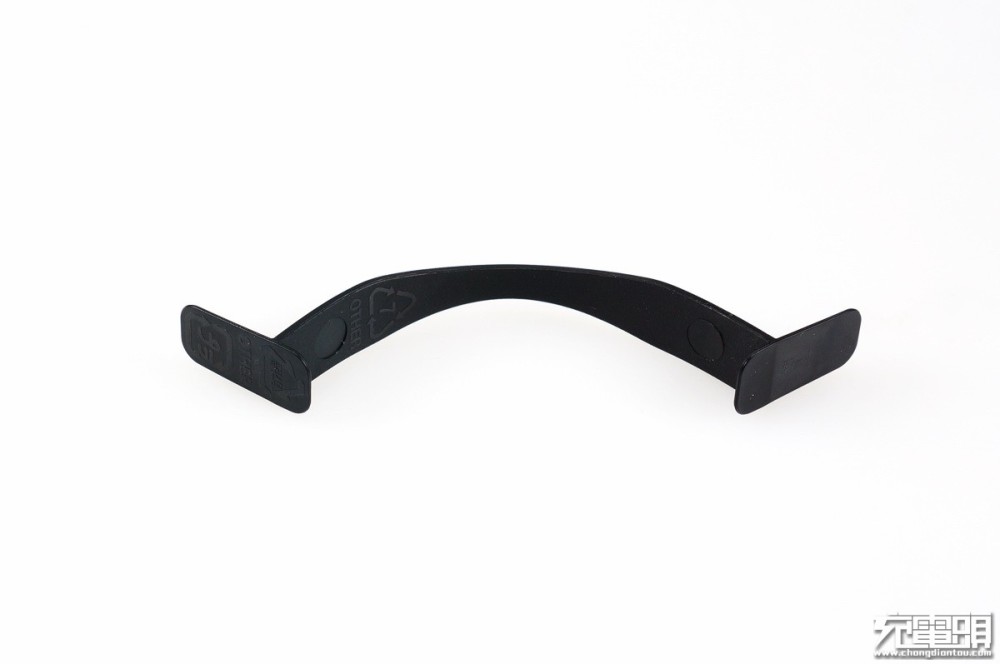

托盘支架由柔软的凝胶材料制成，具有一定的摩擦和冲击强度.

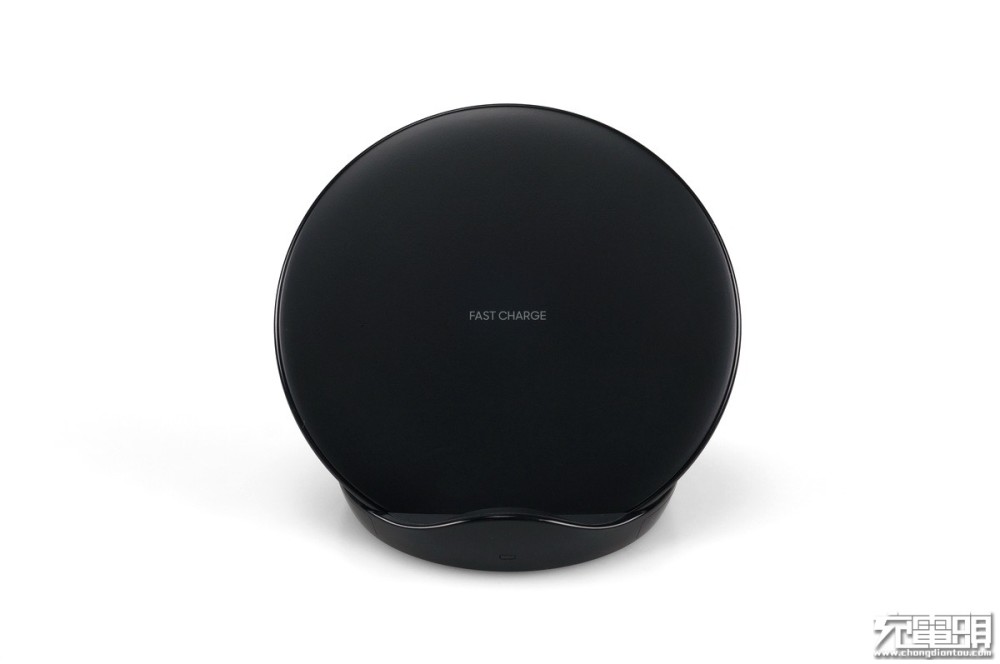

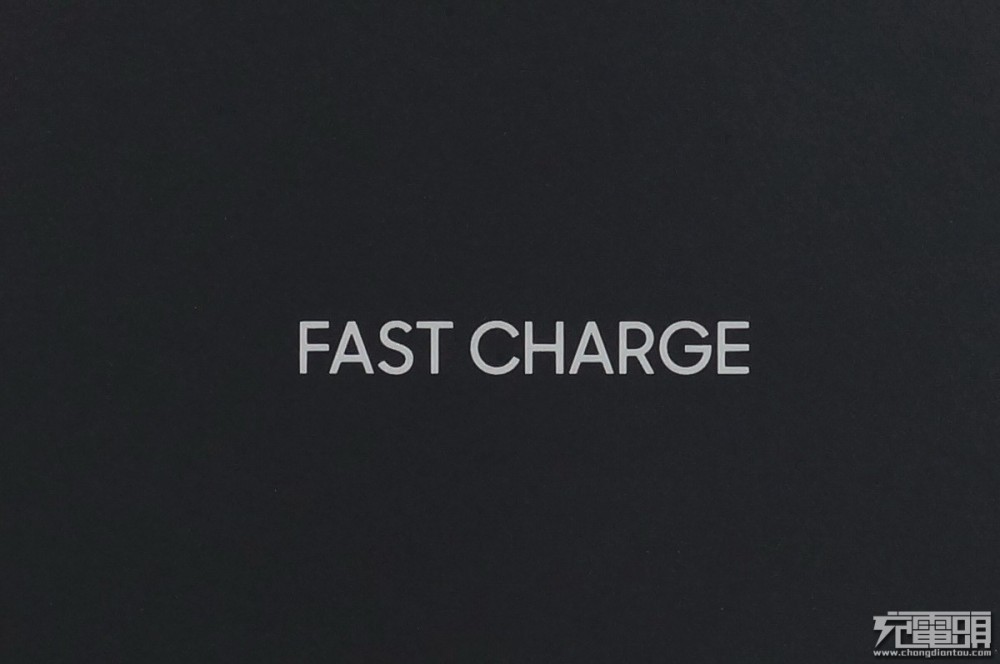

FAST CHARGE快速充电徽标印在面板上. 该字体也是市场上正品/假冒产品的真实性方法之一. 假字体的颜色与此不同.

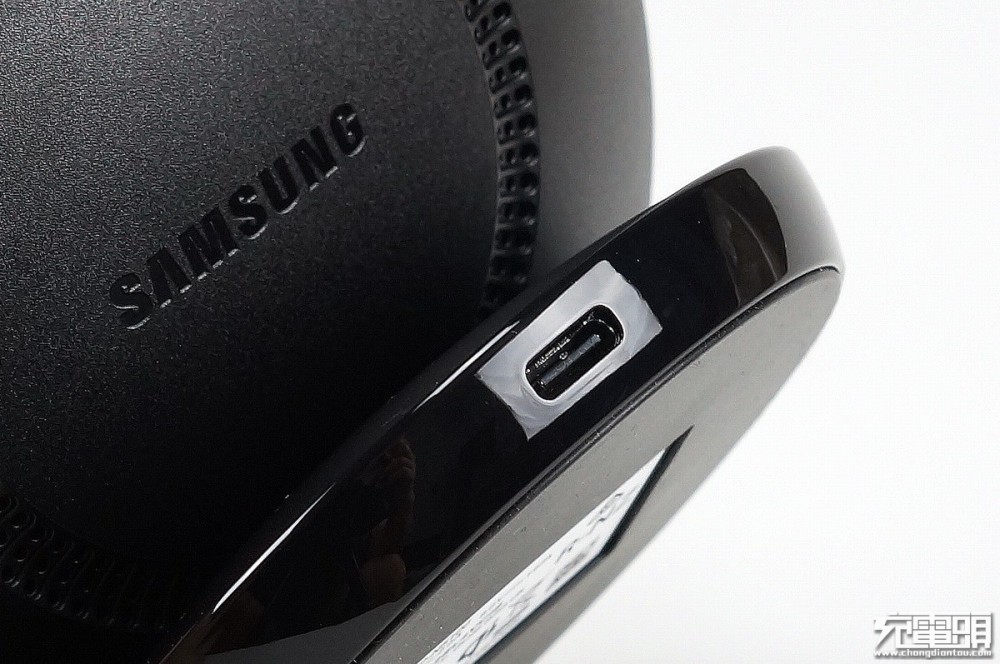

依次在底座底部有一个输入端口，该端口使用USB-C输入接口，电源为5V2.0A / 9V1.67A三星3代无线充电器真伪，并支持AFC，QC和USB PD输入.

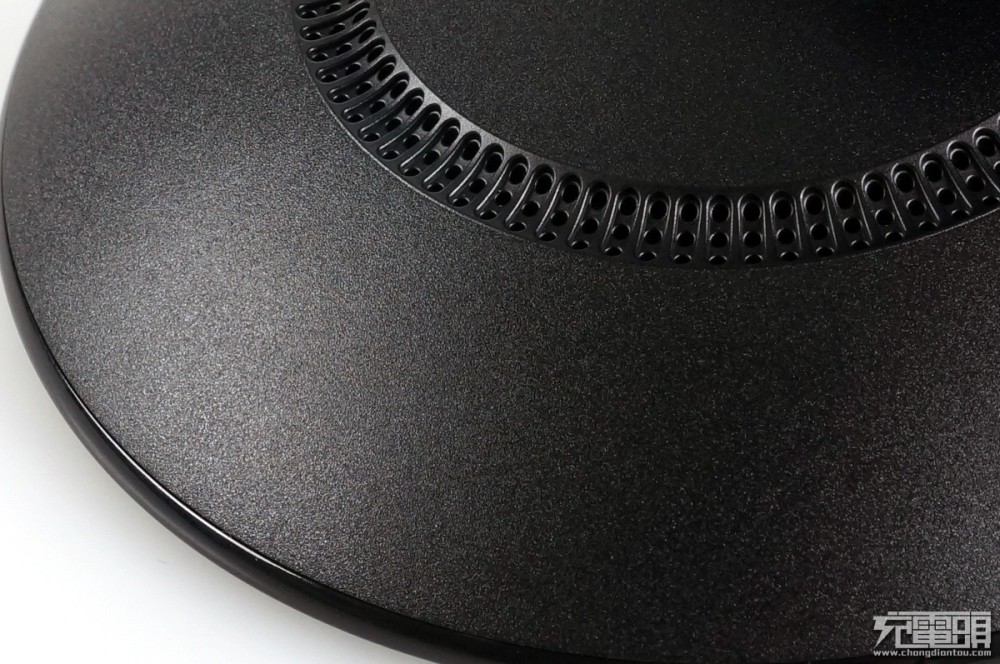

背面有一个圆形的冷却孔，内置风扇通过密集的孔进行热交换和散热.

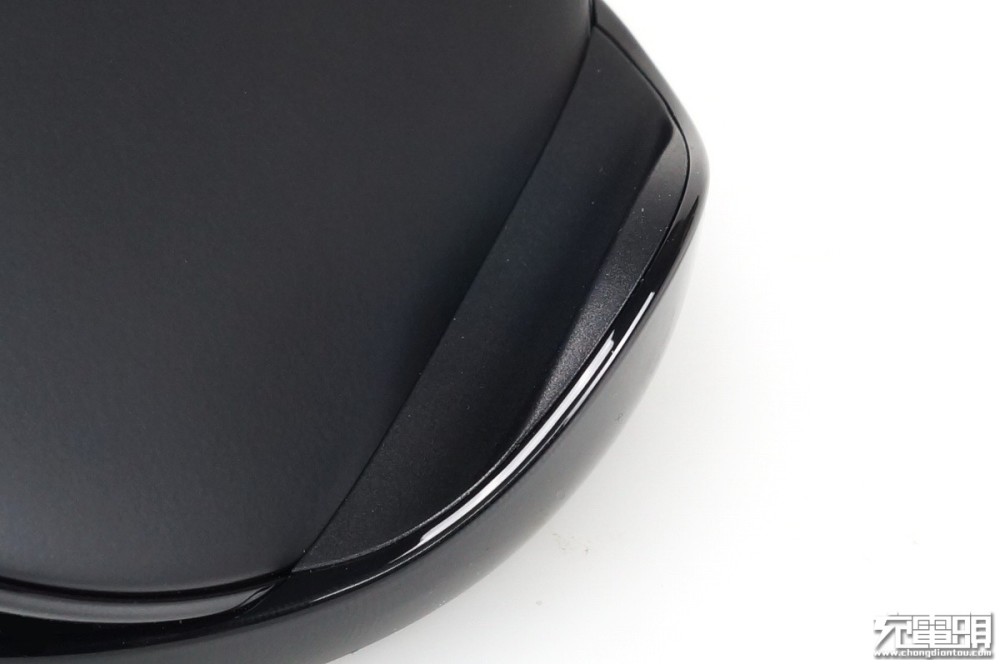

正面和背面是哑光和双排冷却孔.

底座前部有一个状态指示灯，以红色，和绿色显示工作状态.

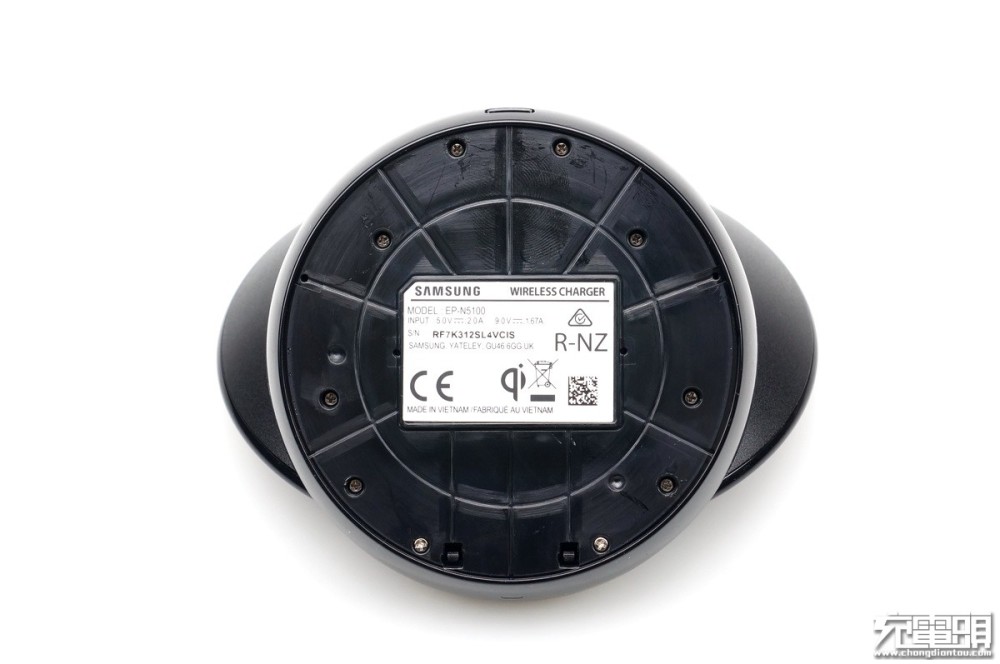

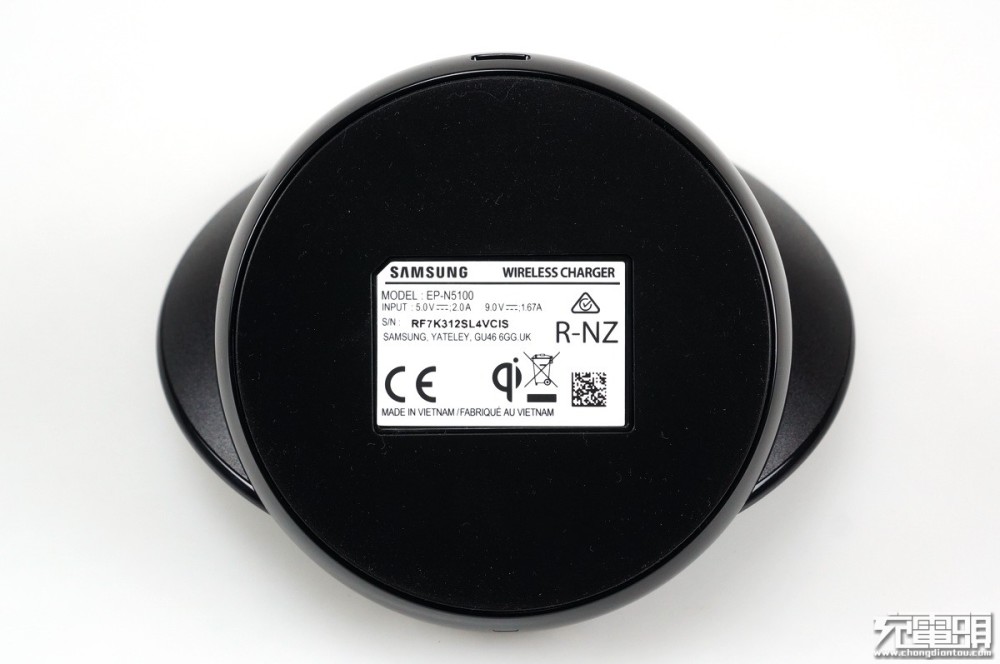

整个底部是一块很大的防滑橡胶垫. 中间品牌的参数如下: 型号: EP-N5100三星3代无线充电器真伪，输入: 5V2A / 9V1.67A，信噪比: RF7K312SL4VCIS. 该SN码与包装盒上的SN码相同. 越南制造.

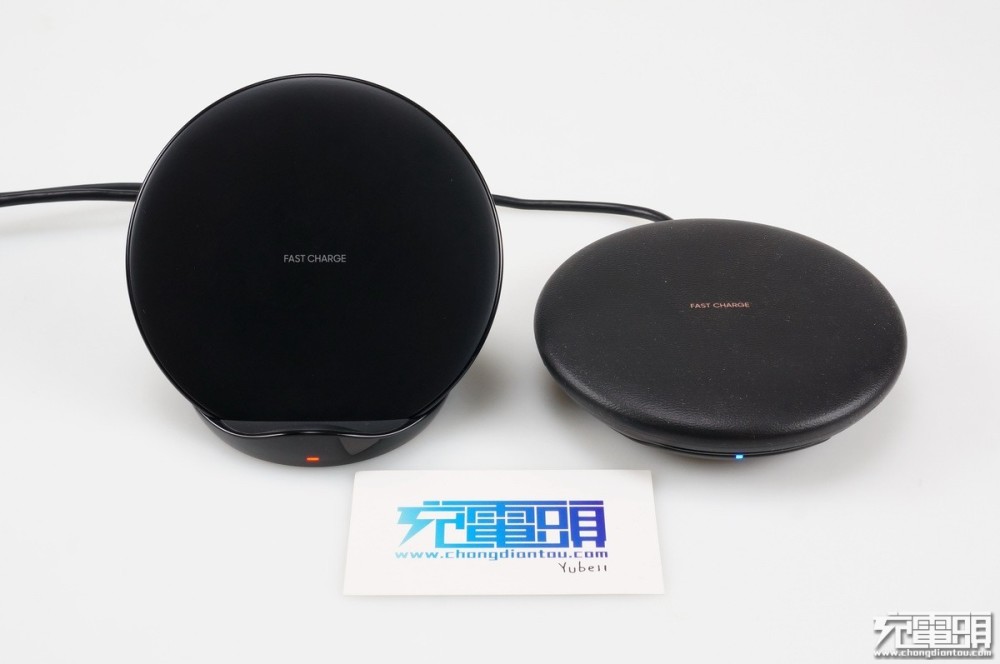

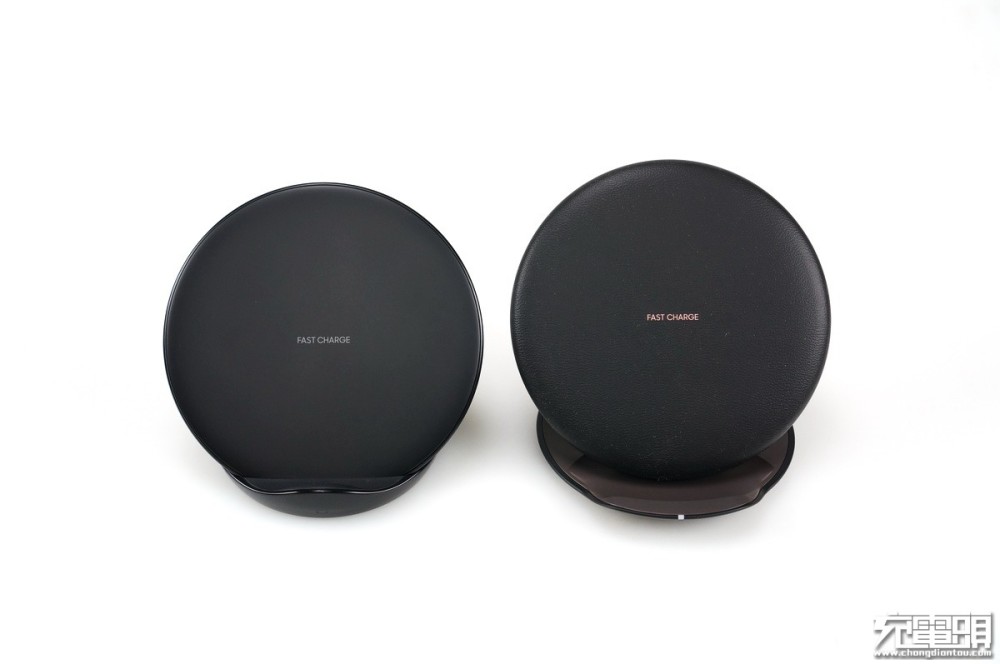

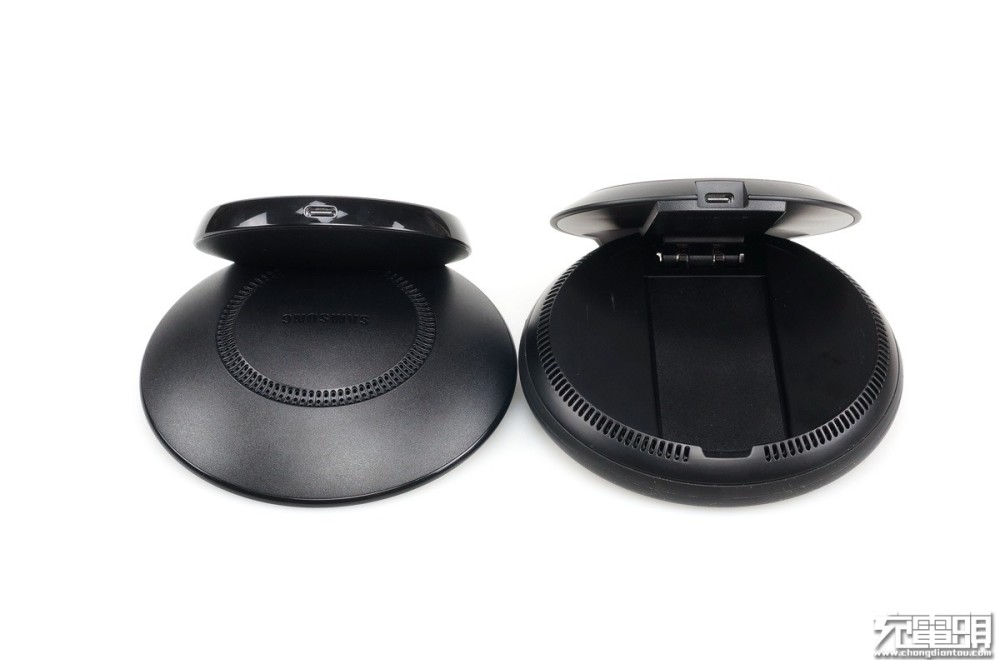

左侧是三星的第五代无线充电器，右侧是三星的第四代无线充电器. ID设计保持不变.

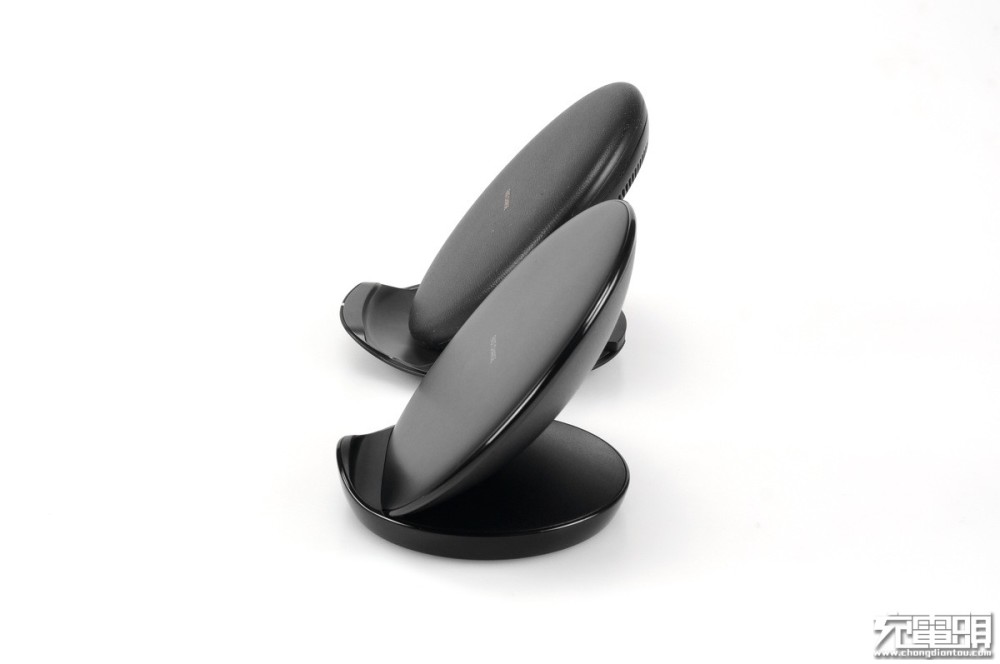

两个角度都相同.

内置风扇还可以主动散热，通风孔的位置不同.

它们也有指示灯. 最大的不同是，三星的第五代无线充电器在直立位置不可折叠，而第四代则具有垂直和水平形式.

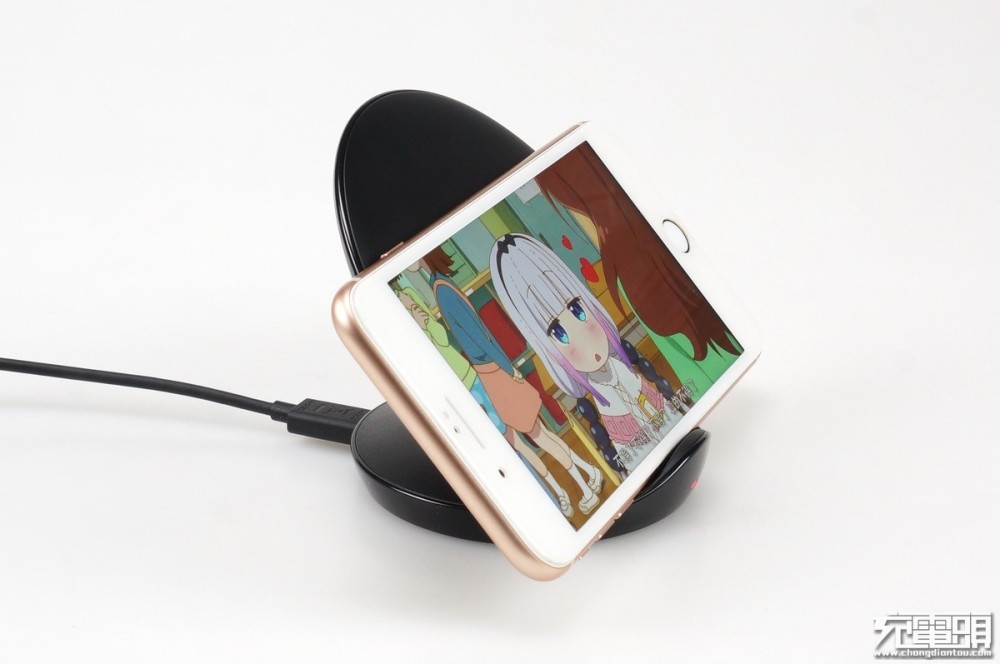

以横向模式观看电影很棒.

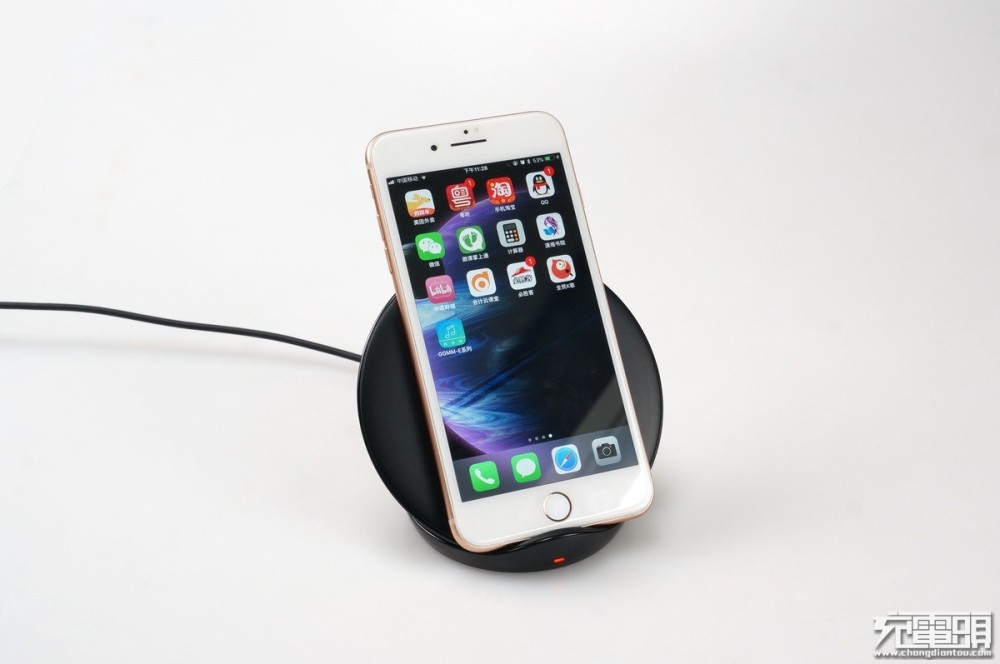

垂直模式下，软塑料托盘的底部感觉良好.

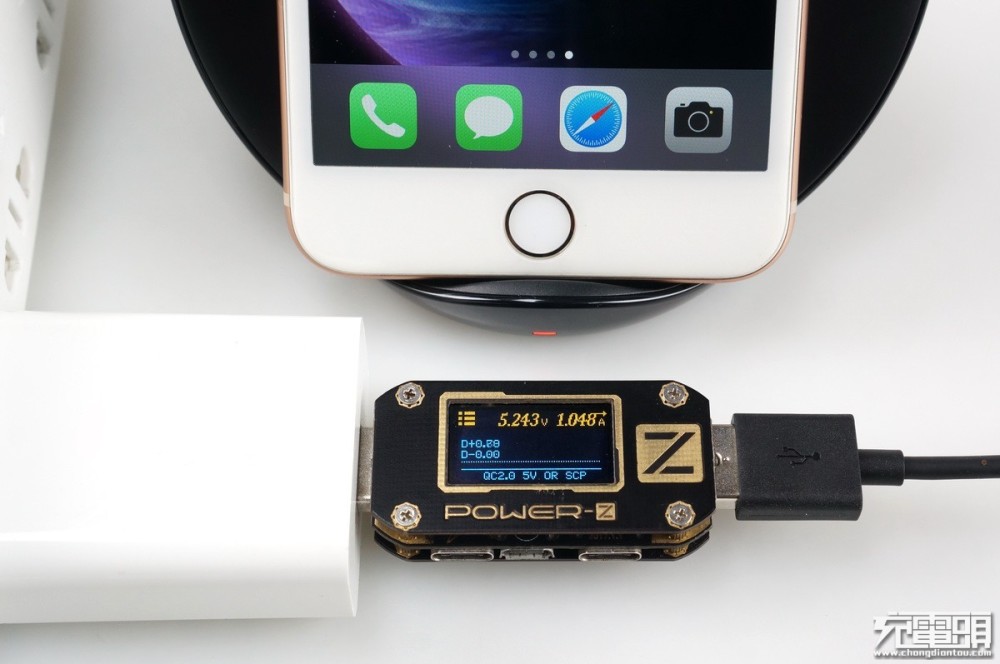

使用ChargerLAB的POWER-Z KM001USB PD测试仪，我发现此无线充电器支持iPhone 8 Plus普通5W充电，不支持iPhone 7.5W无线快速充电.

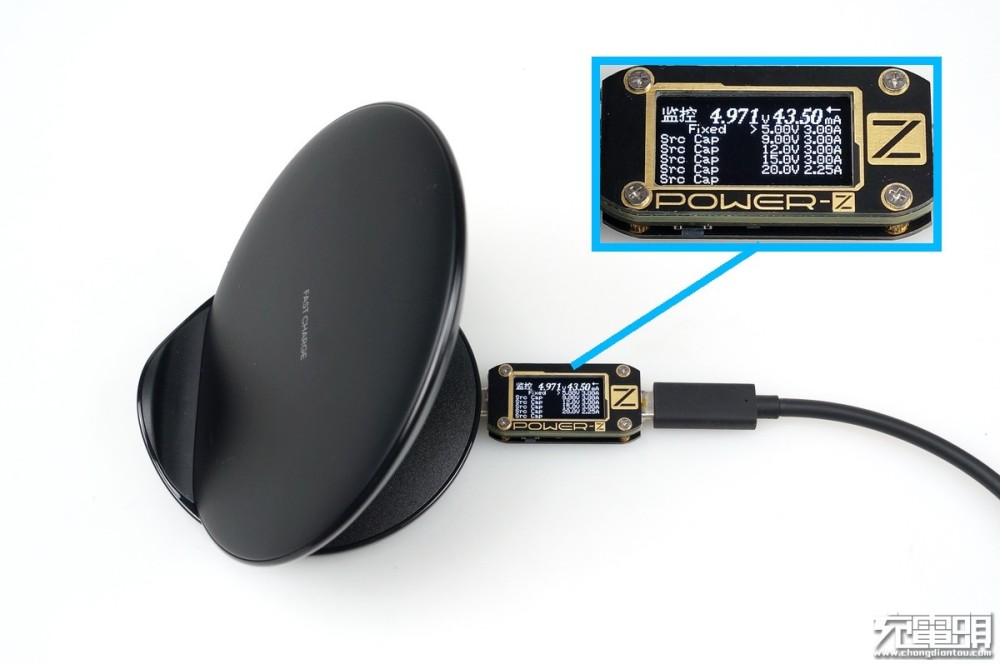

USB-C接口还支持USB PD输入. 连接到POWER-Z KM001C以检查PD通讯状态.

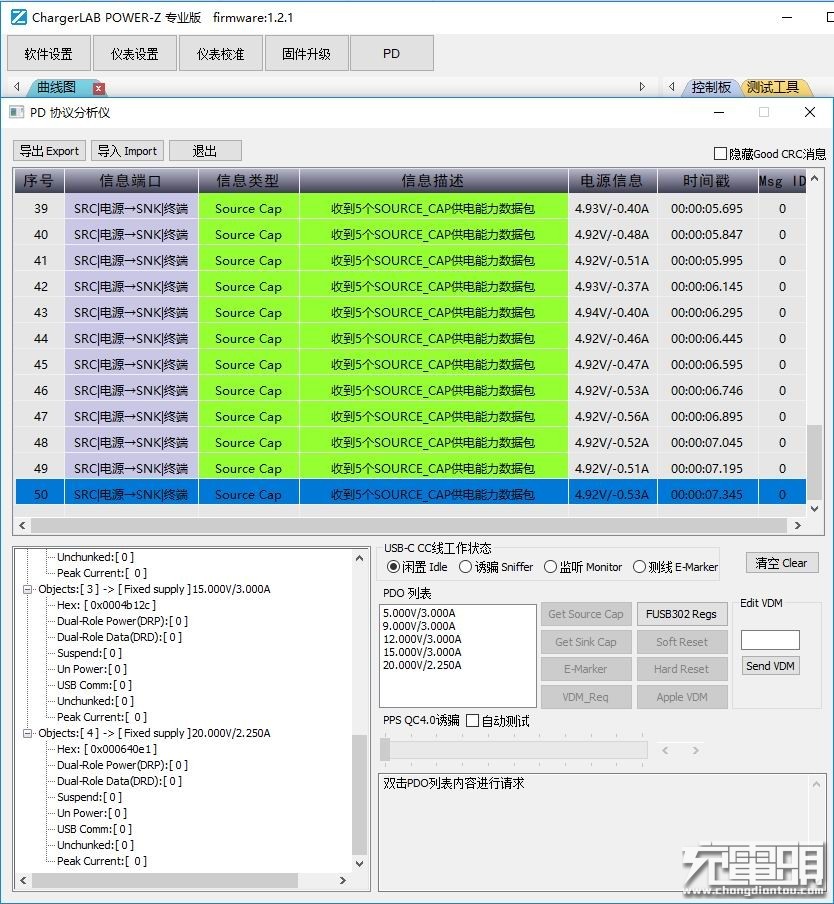

通过ChargerLAB POWER-Z计算机软件来捕获和分析数据，三星的第五代无线充电器确实支持USB PD输入.

第二，三星第五代垂直无线充电器的拆卸

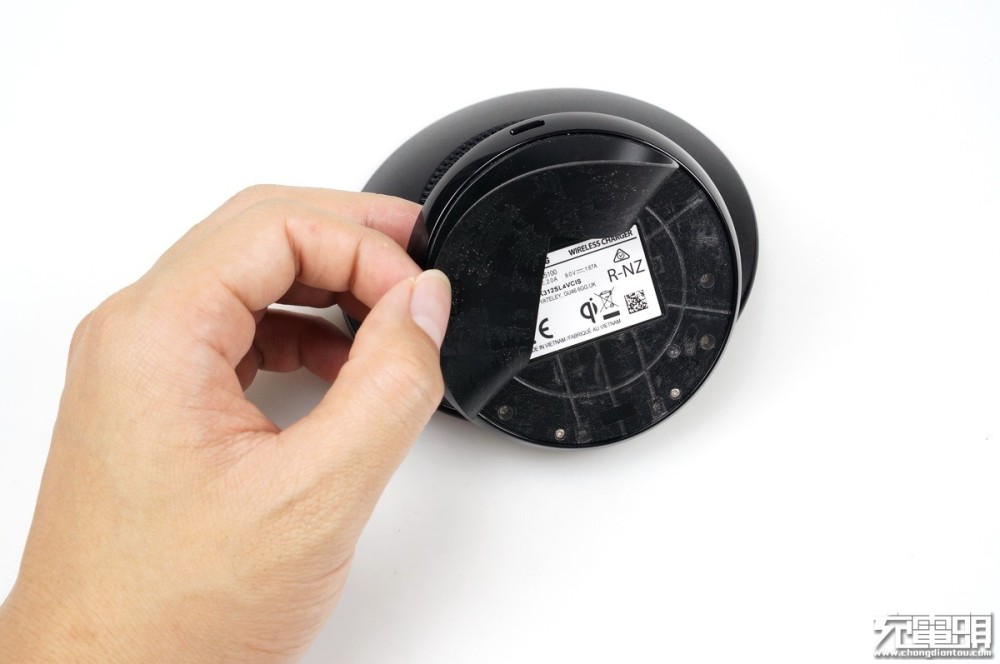

在进入拆卸章节之前，撕下防滑垫.

您会看到拧紧了10颗十字螺丝，长4短，短6.

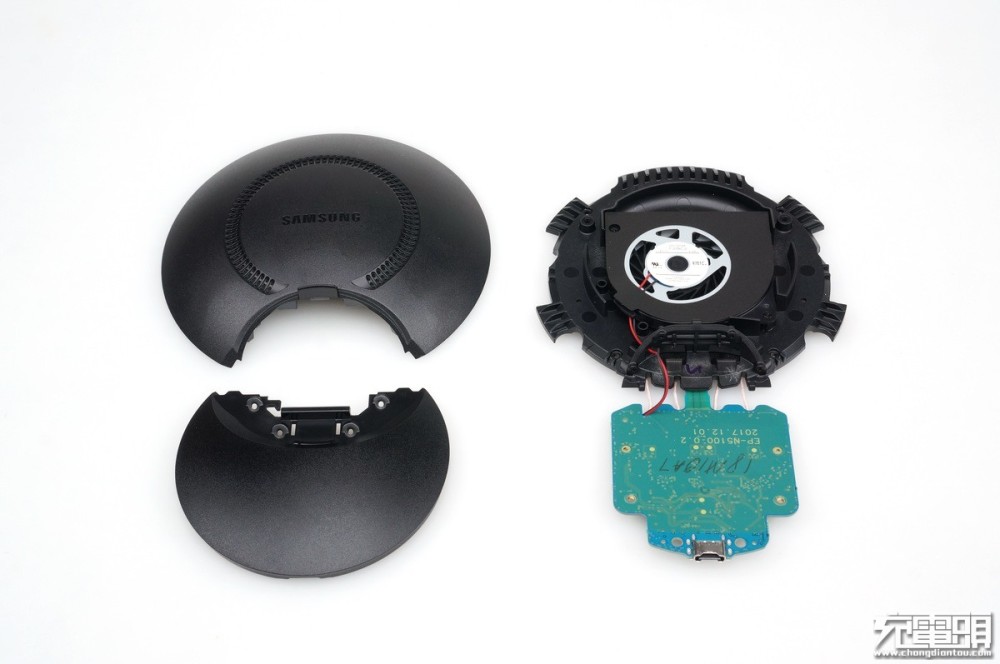

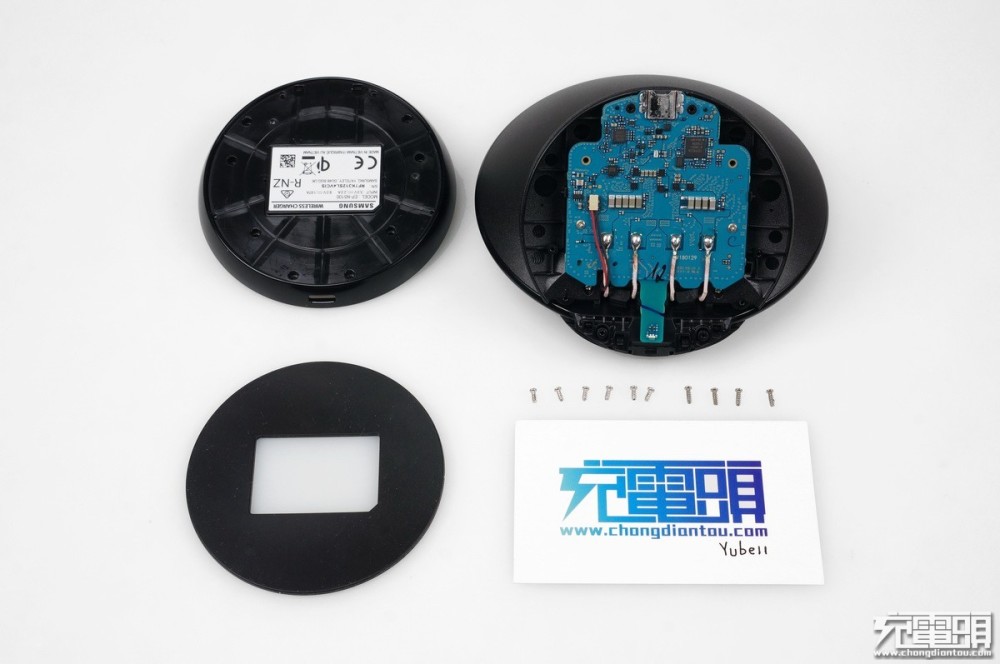

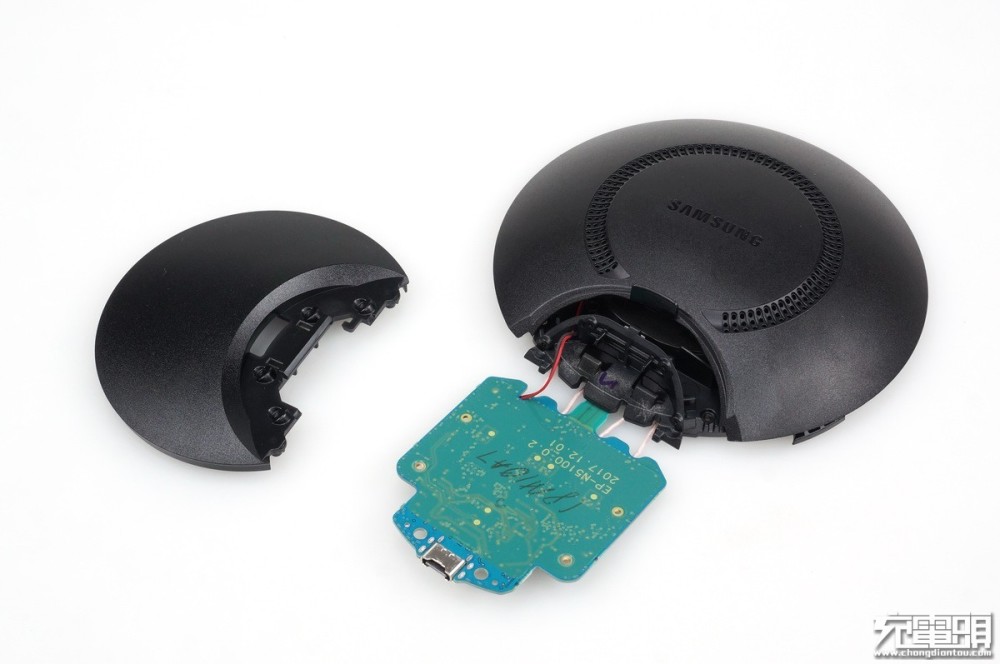

拧下螺钉后，底盖将分开.

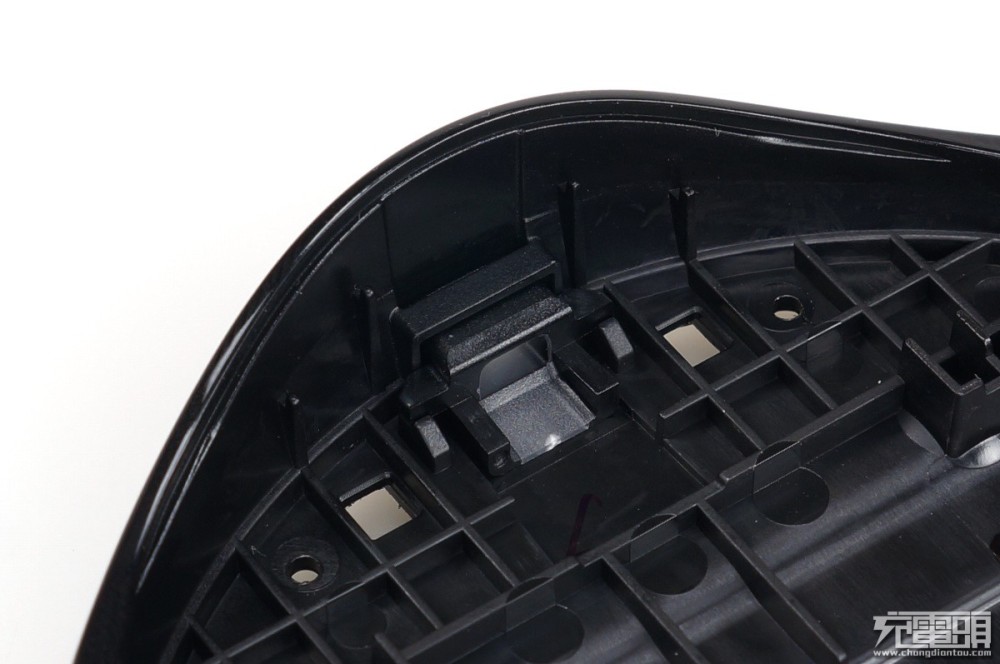

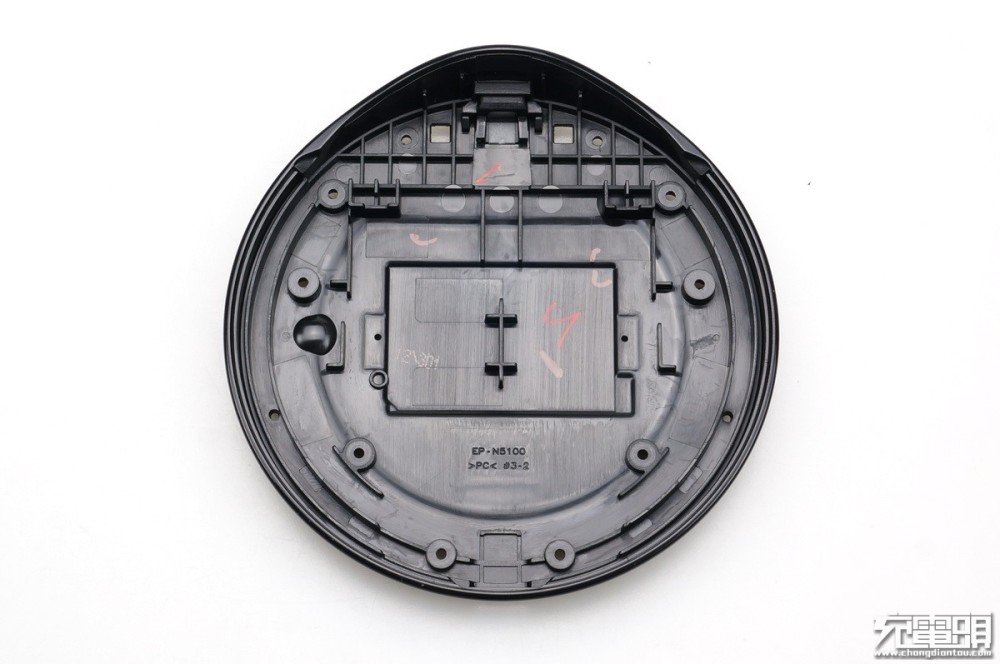

PC底盖，带有许多肋条，以确保耐用性.

底盖上的导光胶引导LED在PCB上的光并使其周围的光变厚.

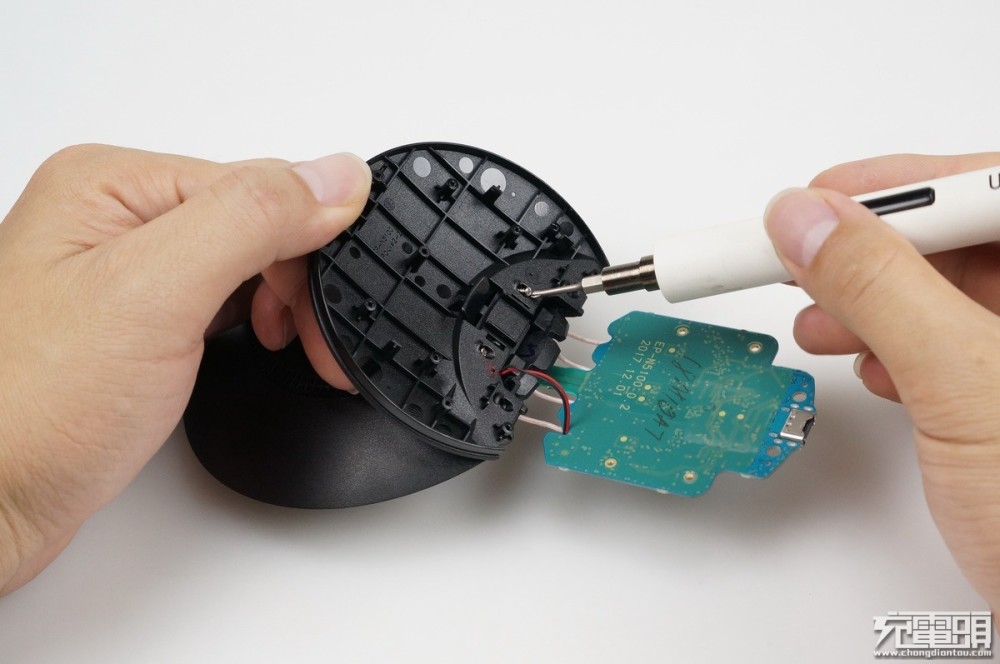

将PCB用两颗螺钉固定在底座的底部.

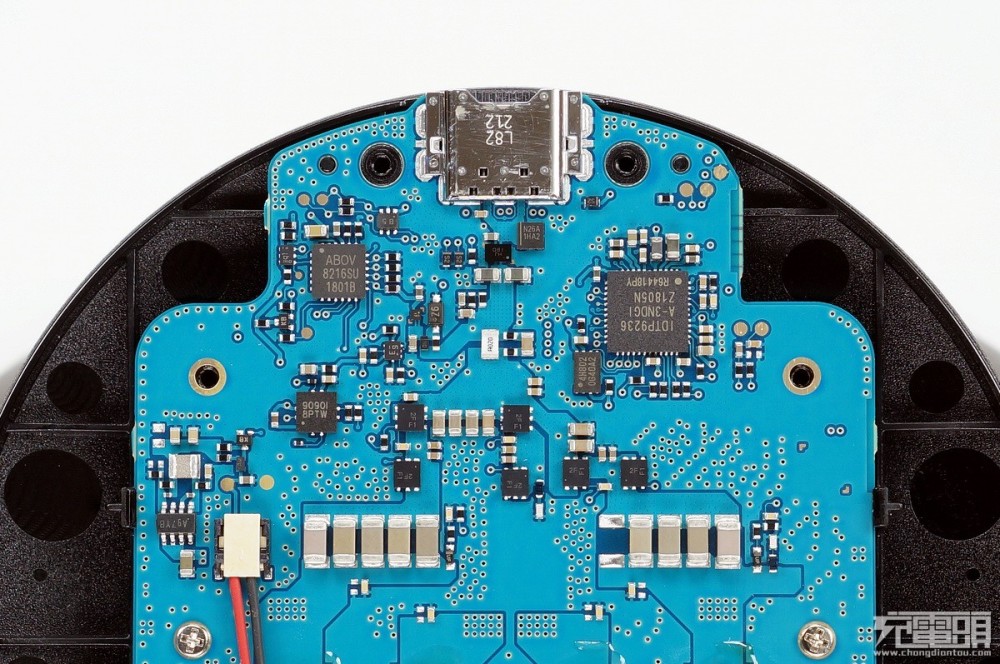

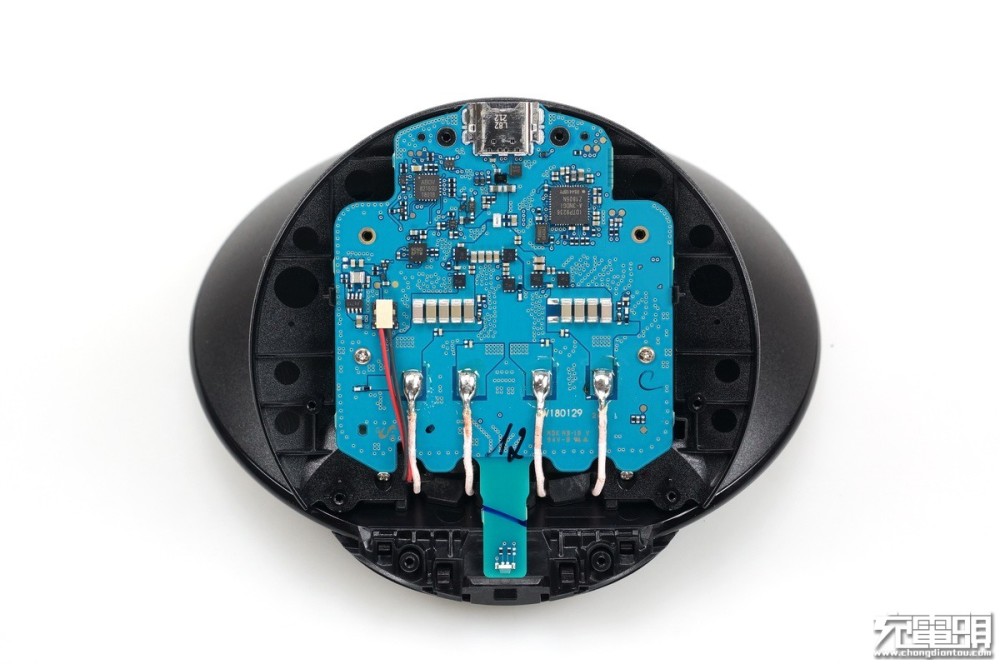

PCB的顶视图.

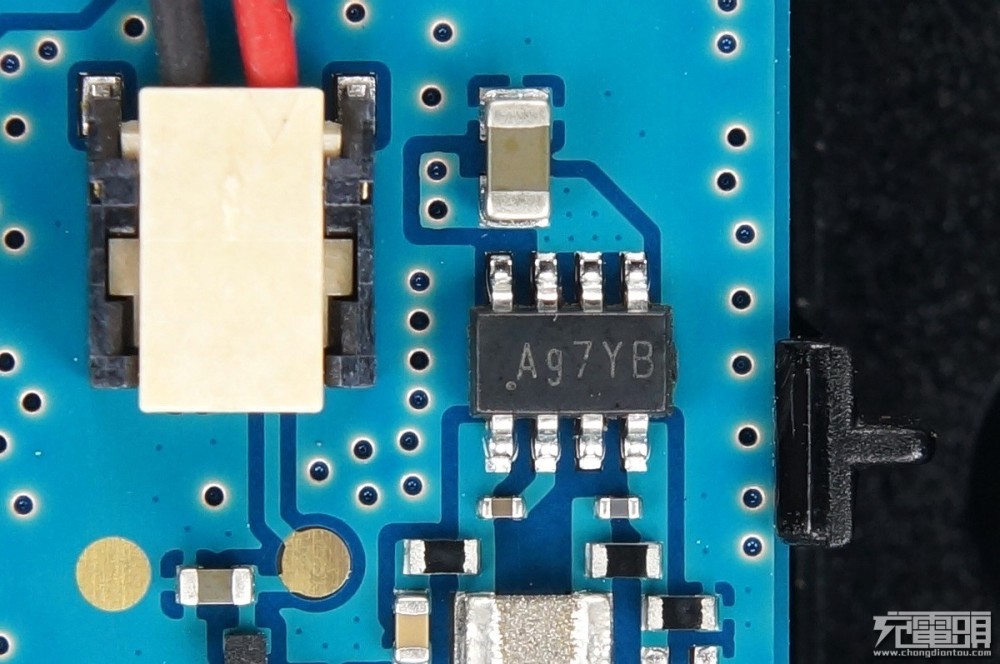

风扇接头2针插座，同步整流降压芯片.

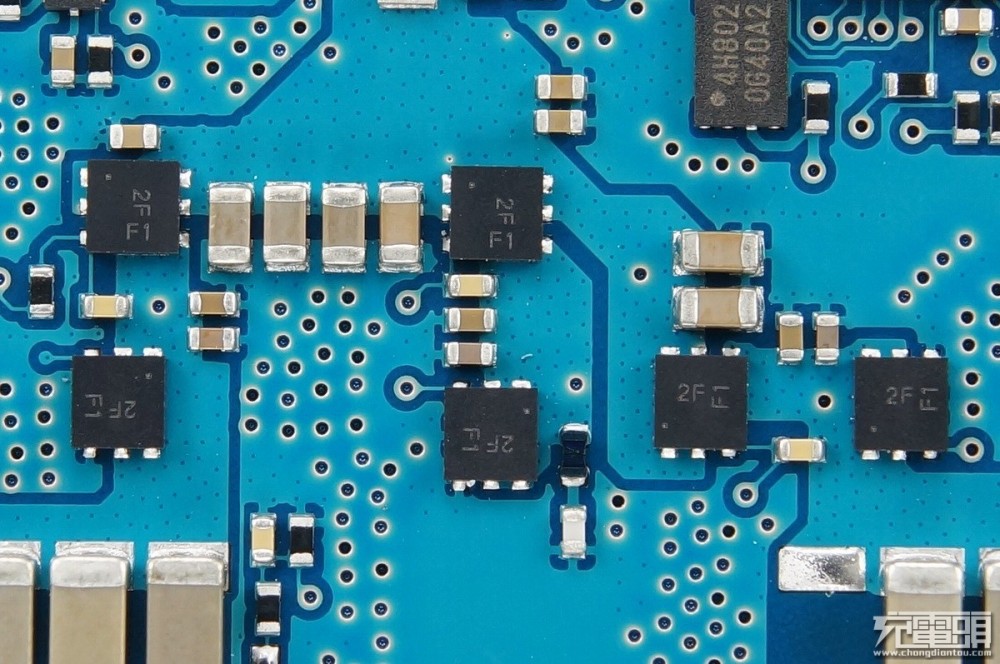

驱动线圈的MOS管.

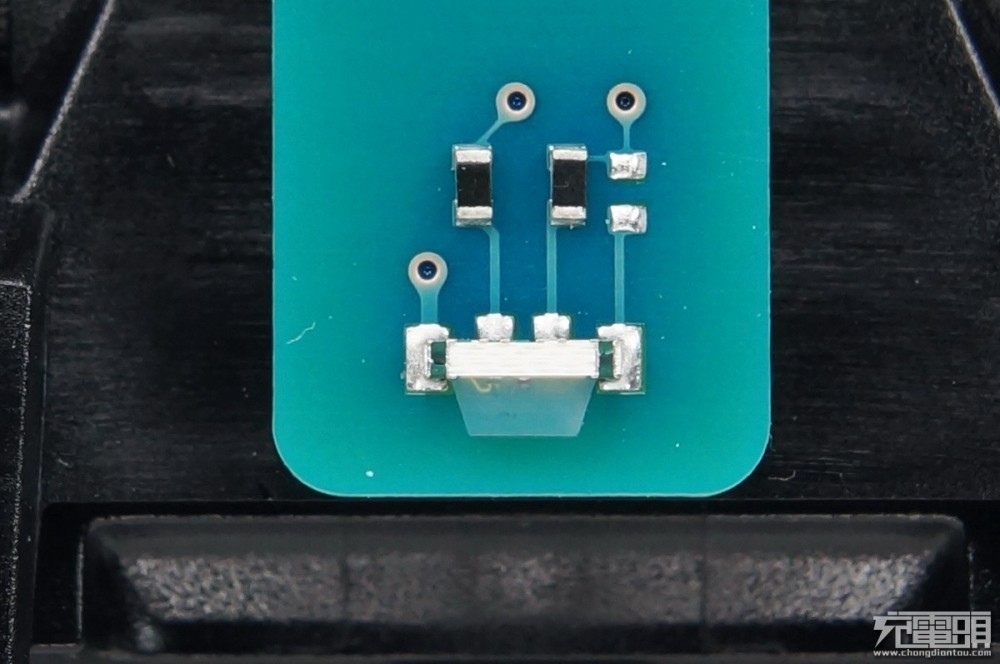

拨动开关.

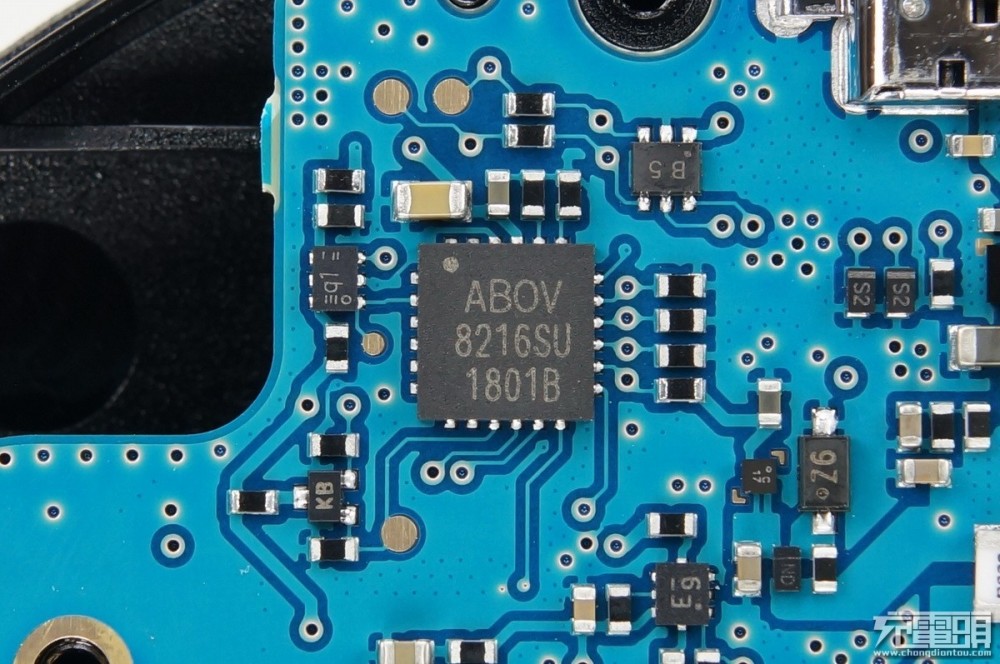

ABOV微控制器.

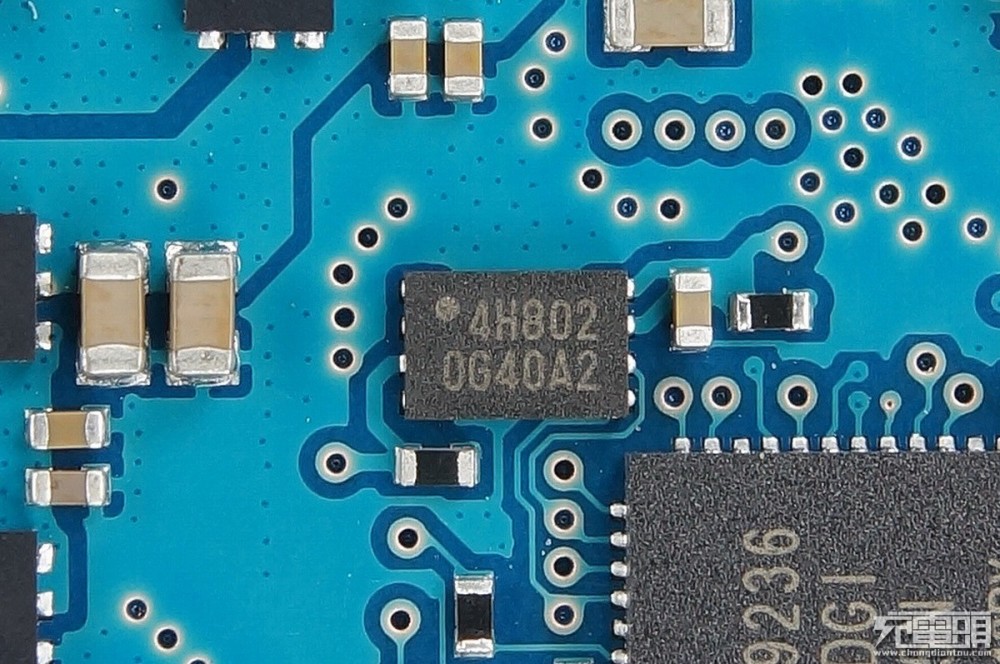

内存.

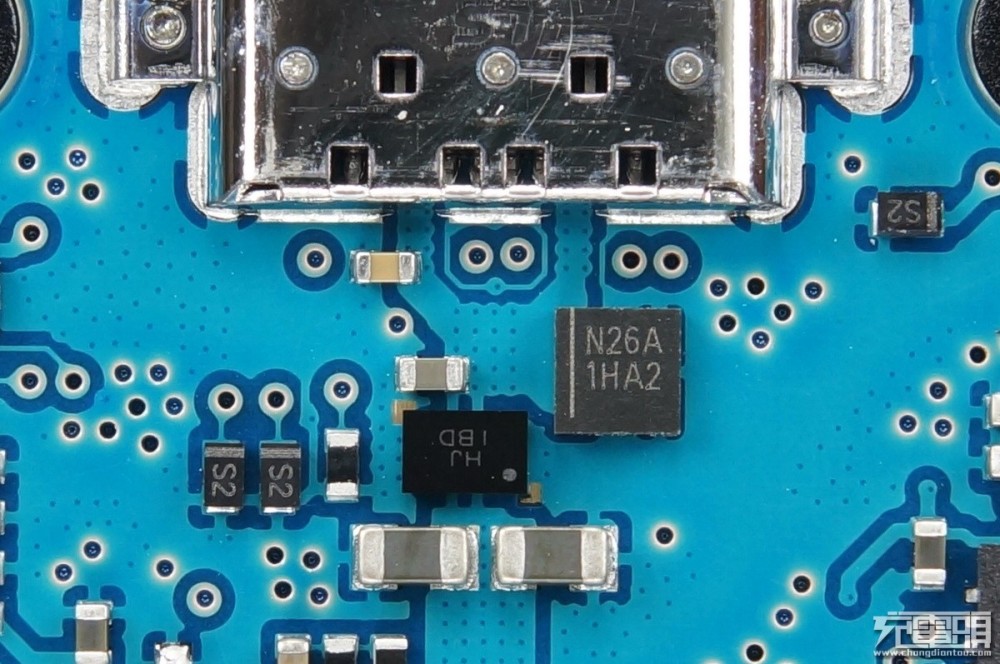

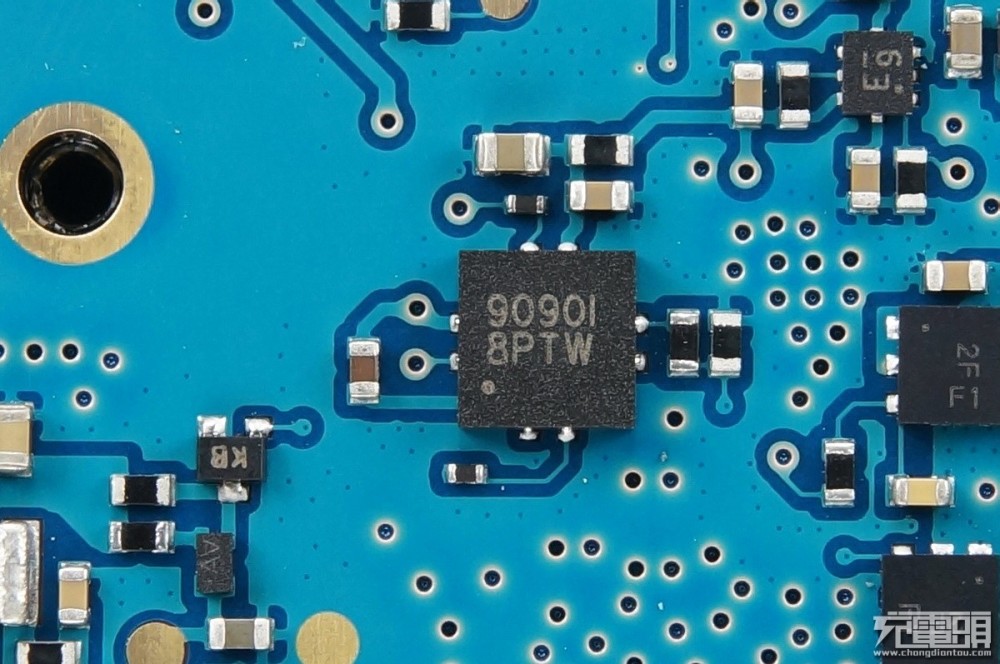

输入保护芯片.

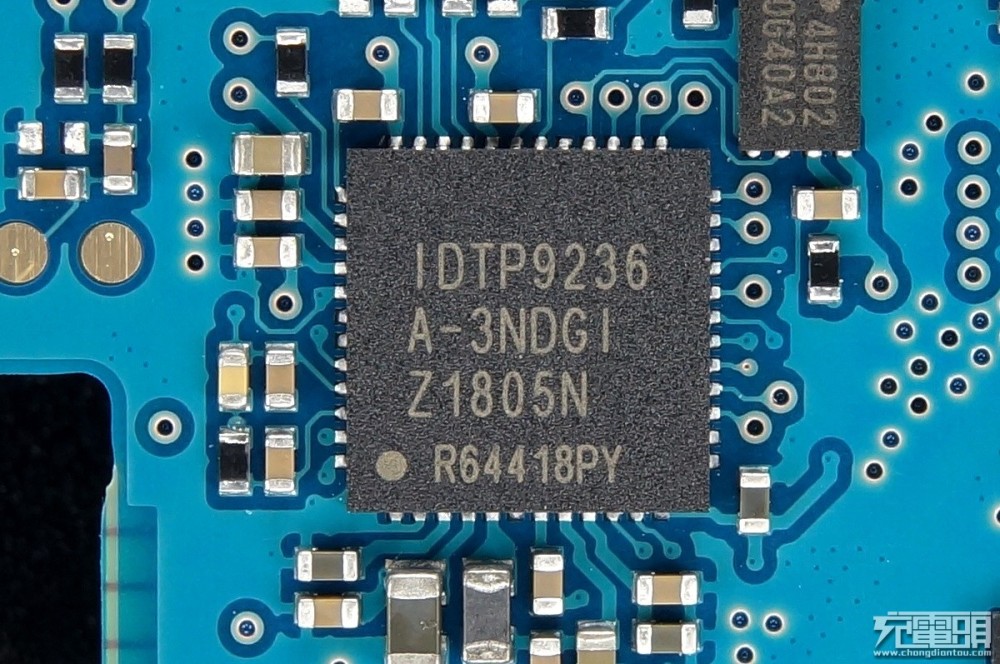

美国IDT IDTP9236无线充电发射器解决方案，三星的第四代无线充电也使用此芯片.

3色LED指示灯.

全屏蔽焊接USB母孔.

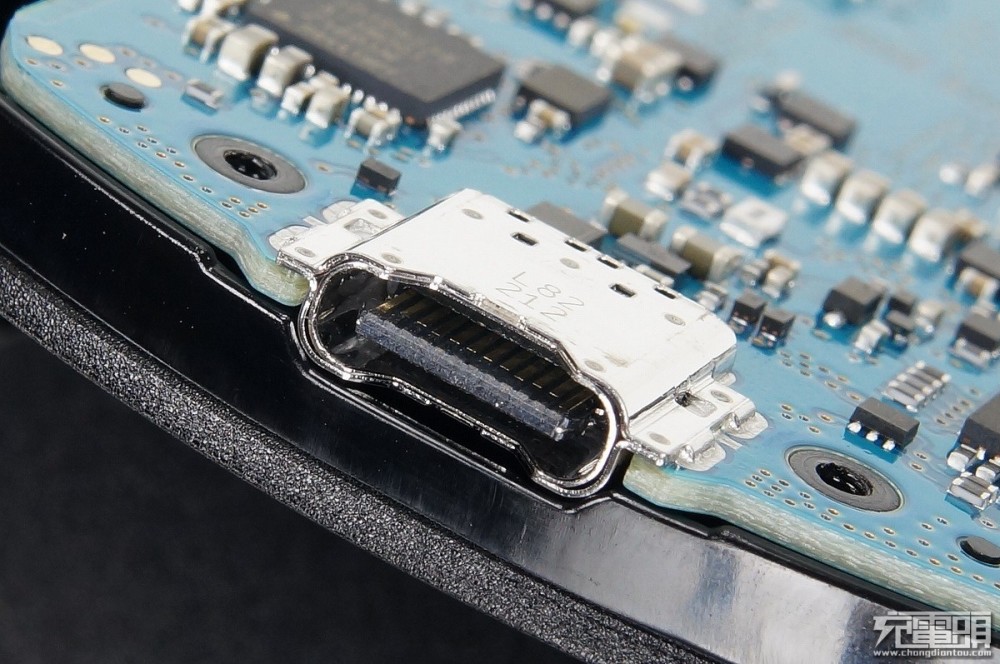

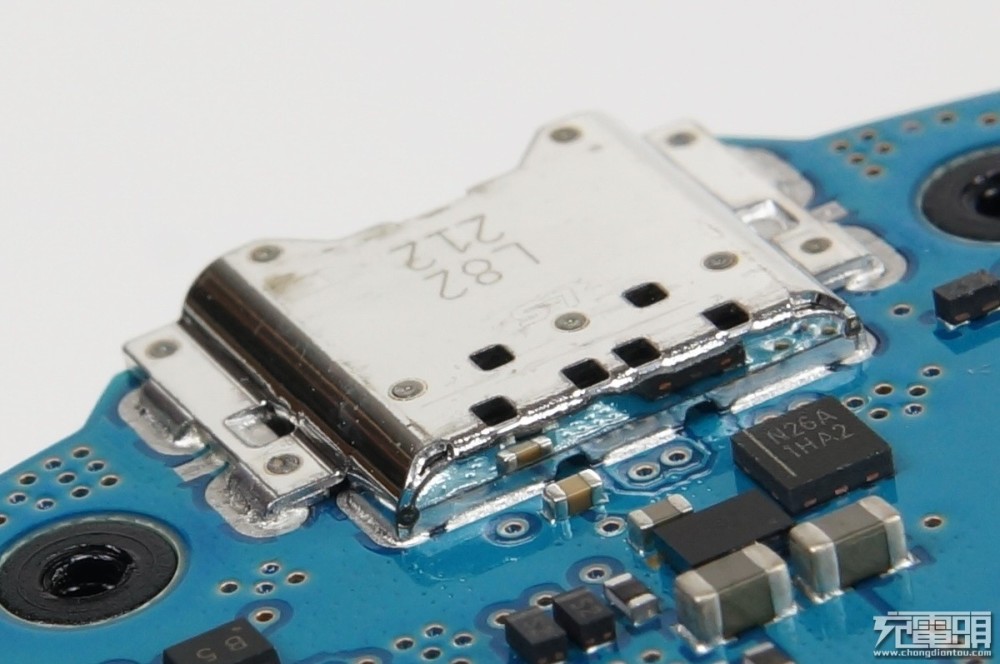

在此位置，您可以看到屏蔽盖被点焊在沉没板上的USB-C母插座的外部，并且使用了多种焊接通孔，非常耐用.

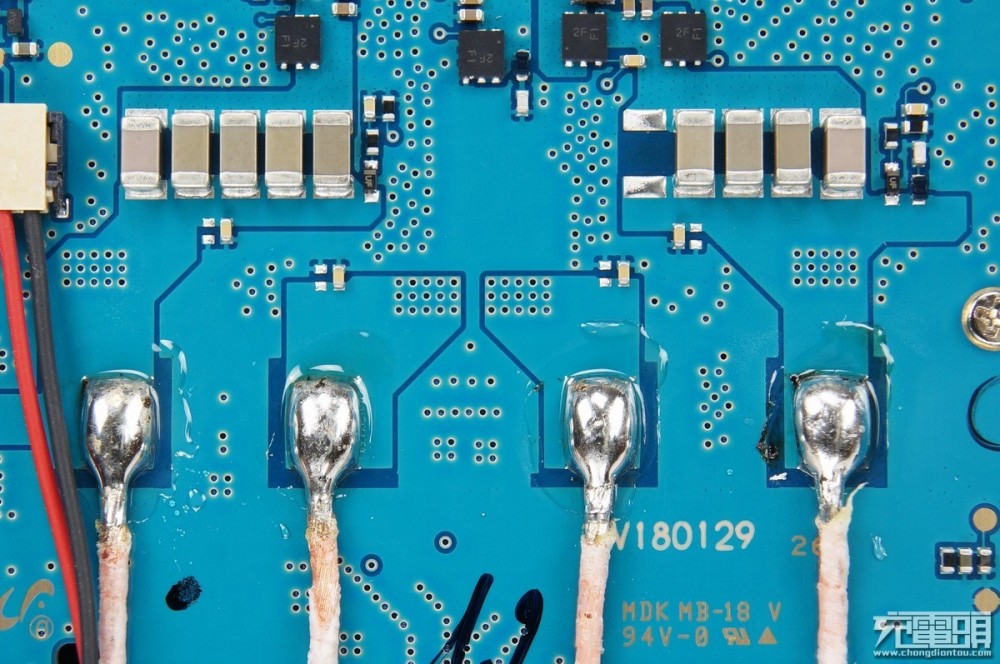

线圈焊点饱满有光泽，润湿性高.

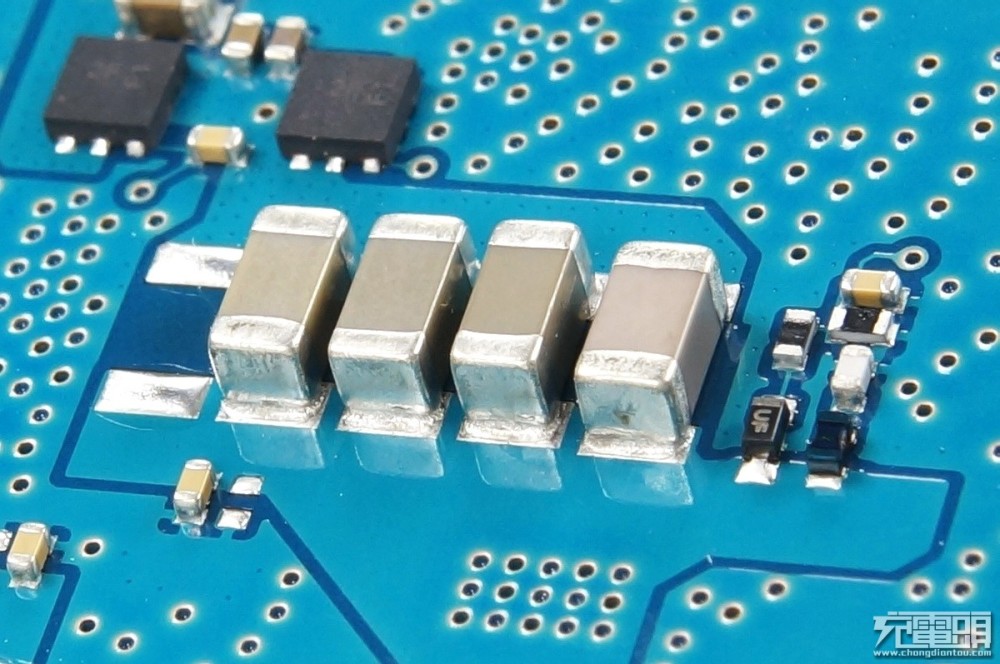

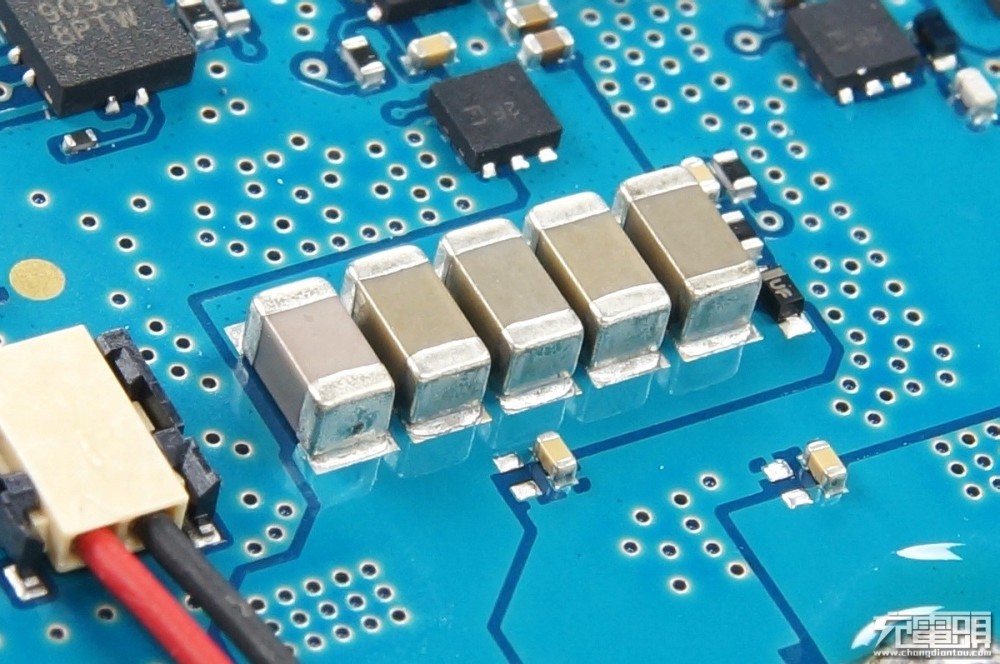

线圈A的NPO谐振电容器.

线圈B的NPO谐振电容器.

继续拆卸并卸下软塑料托盘.

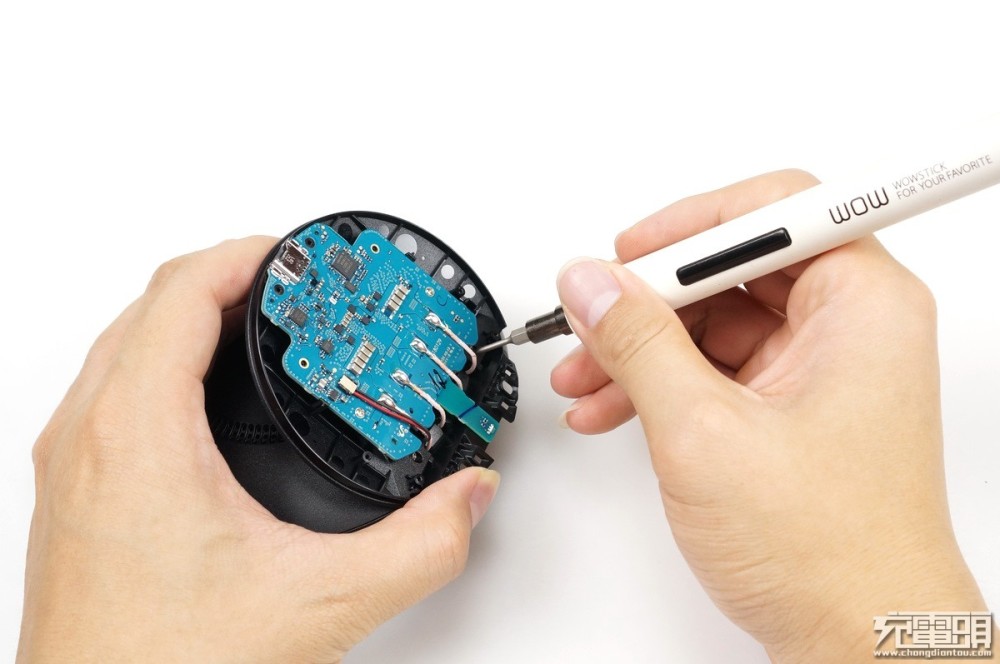

松开PCB螺钉并卸下PCB.

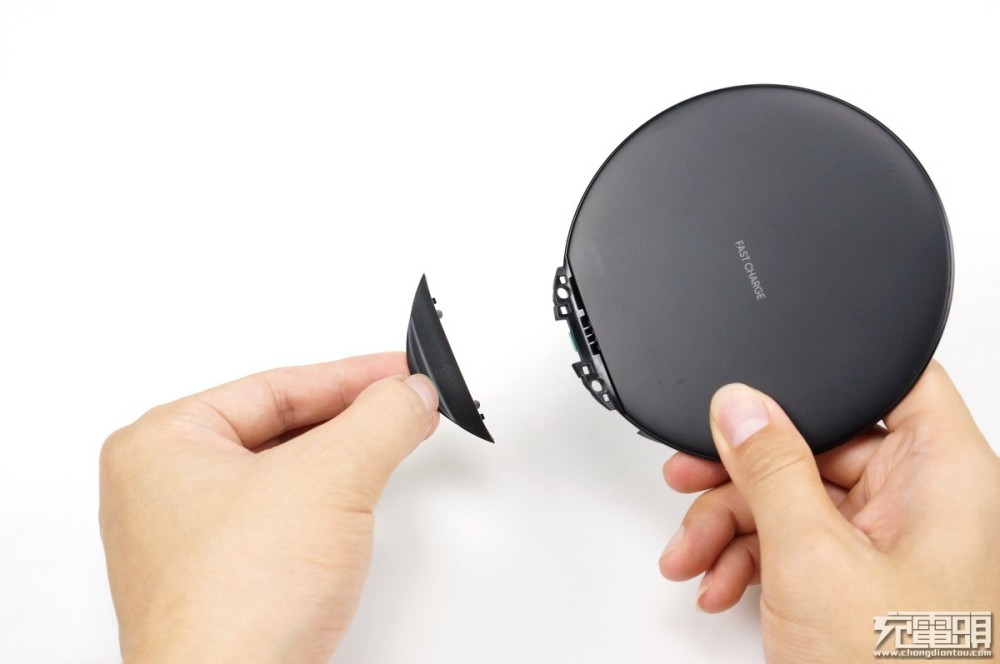

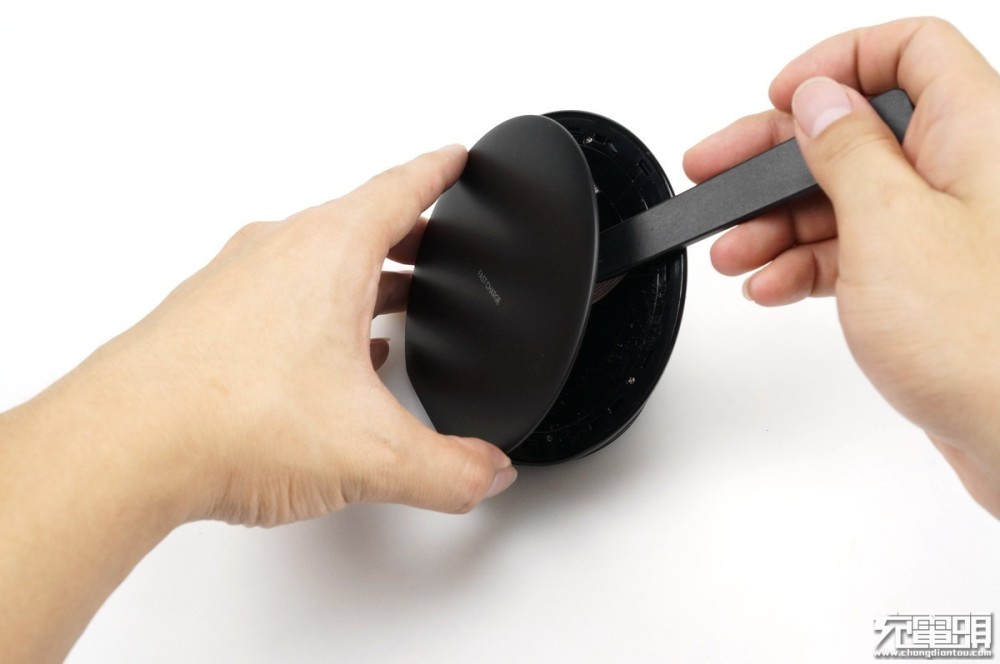

面板用胶带+卡口结合在一起并分开.

卸下面板后，您可以看到下面有一层线圈盖，并且拧紧了六颗十字螺丝.

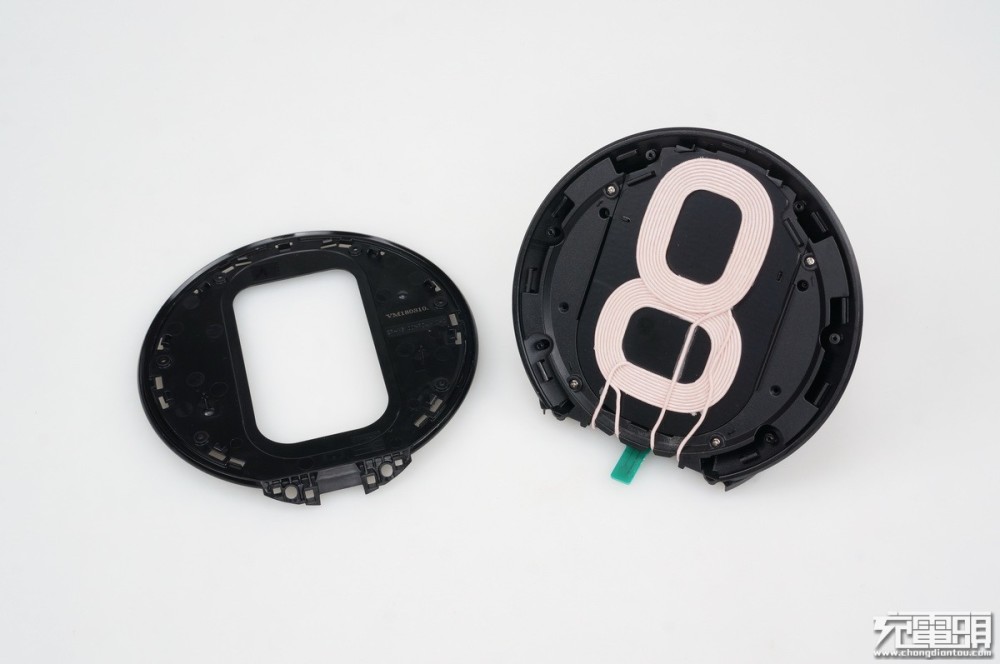

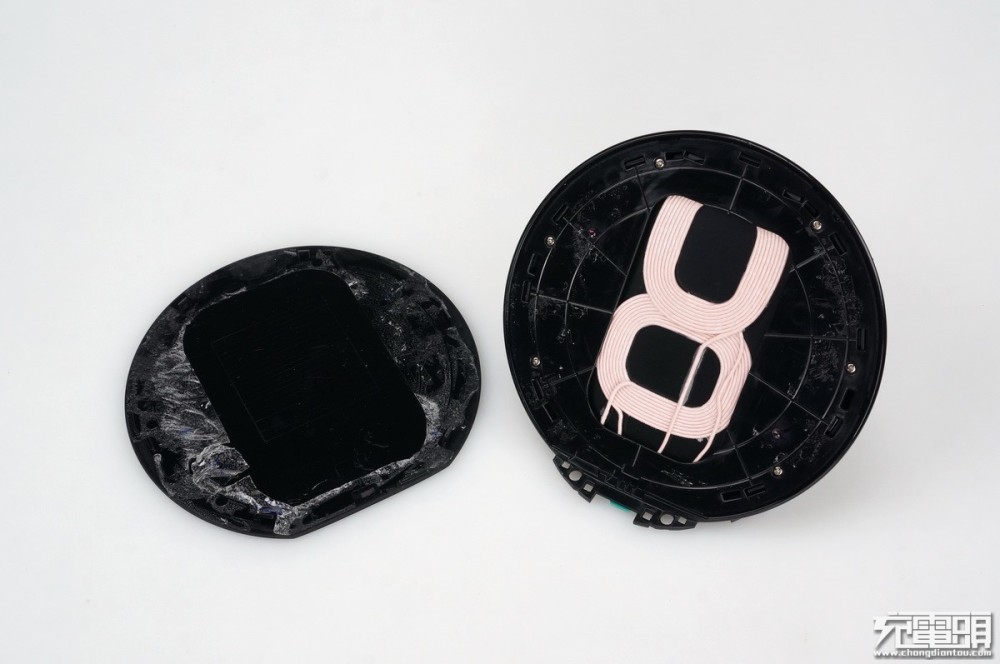

拧开并卸下线圈盖.

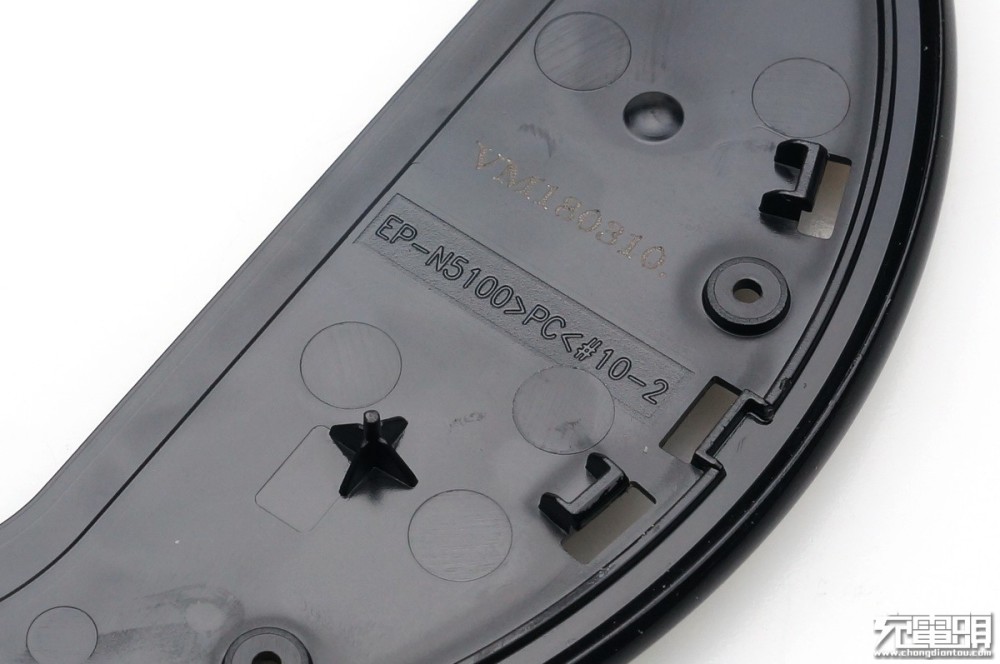

线圈盖也由PC制成.

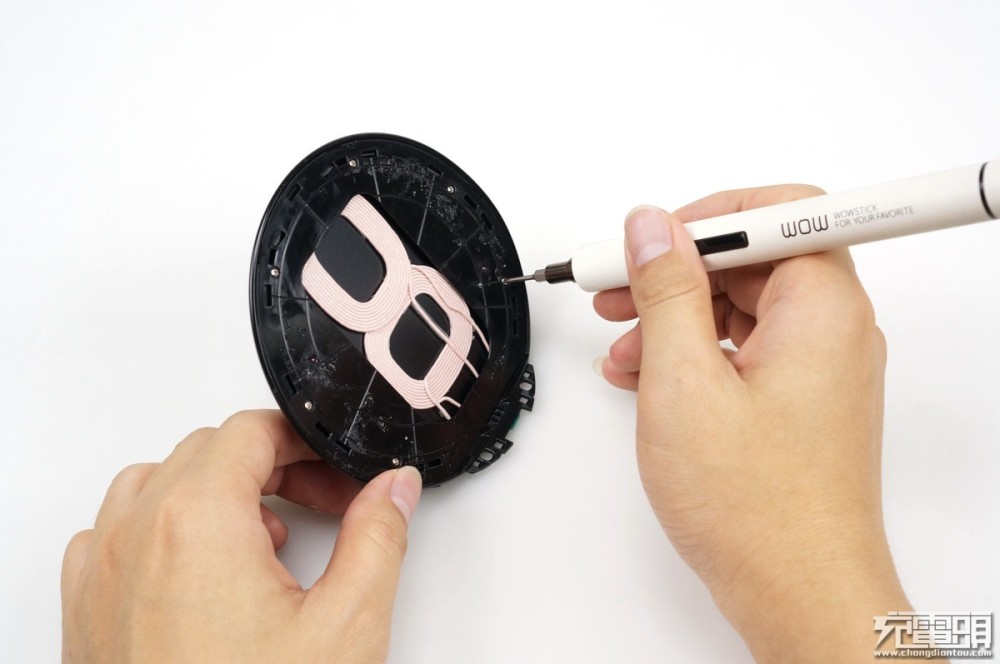

将线圈粘在内部零件上，并卸下4颗十字螺丝.

打开PCB并拧下将底座连接到支架的Phillips螺钉.

架子被分开.

这时，内部组件也可以分离.

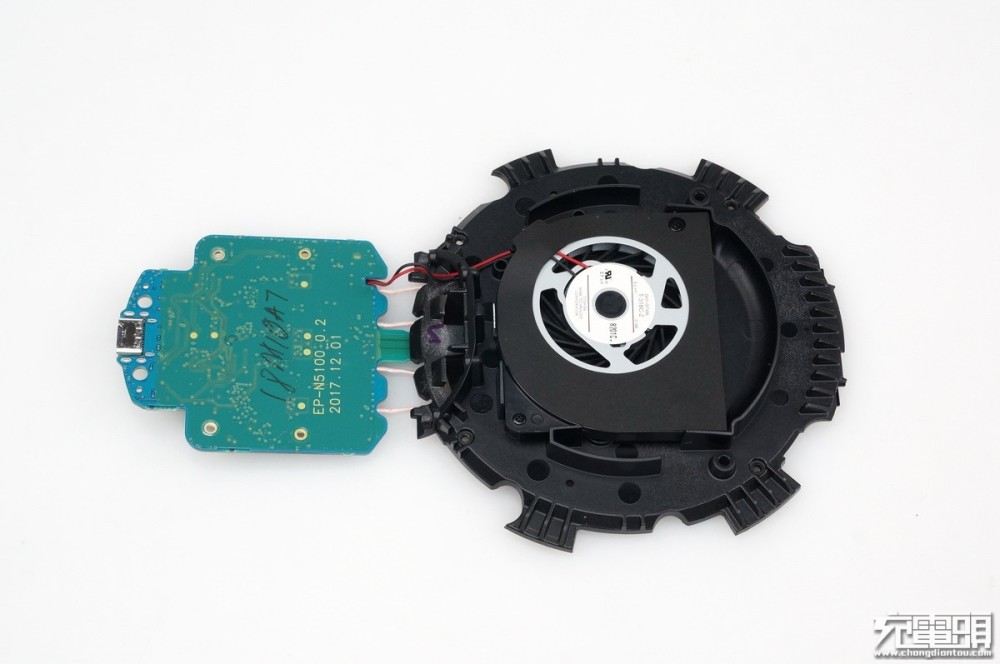

内部组件列表，包括有源冷却风扇，线圈，磁隔离板和PCB.

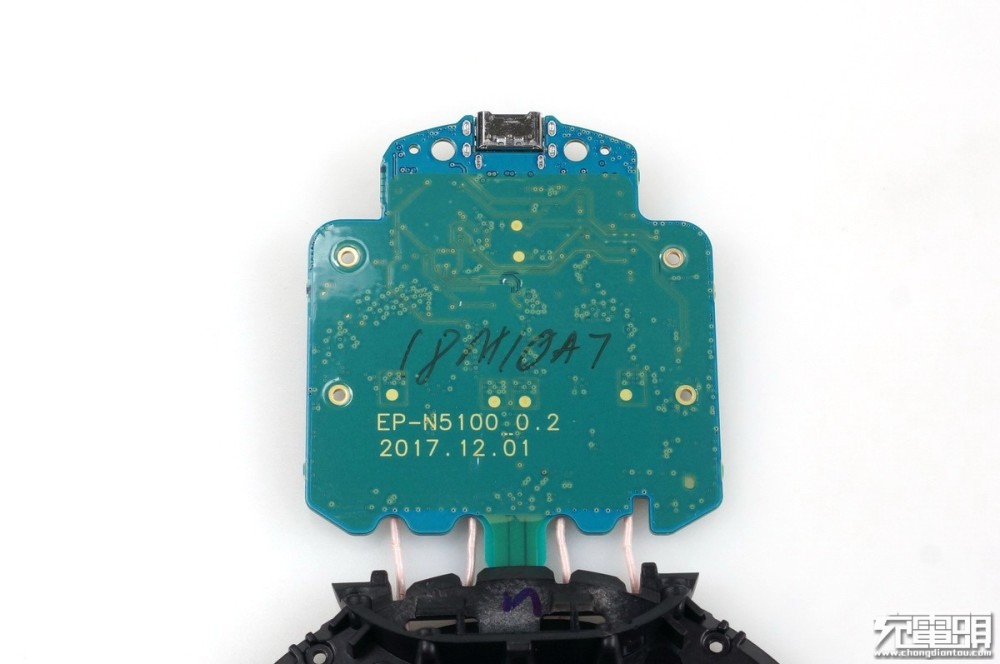

PCB的底部是平坦的，没有任何组件. 有一个日期是2017年12月1日. 我不知道这是生产日期.

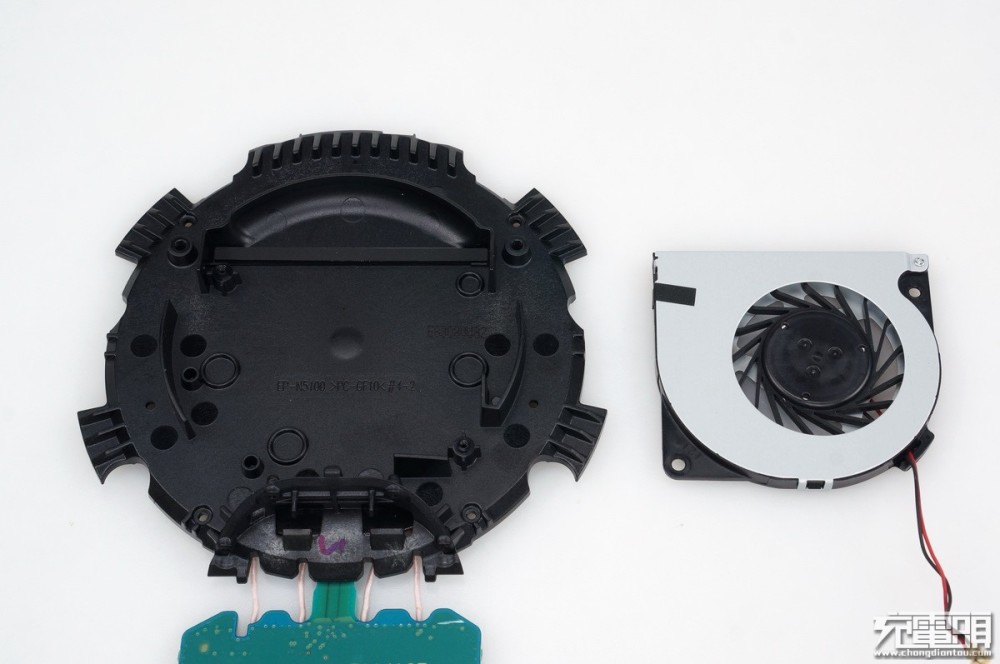

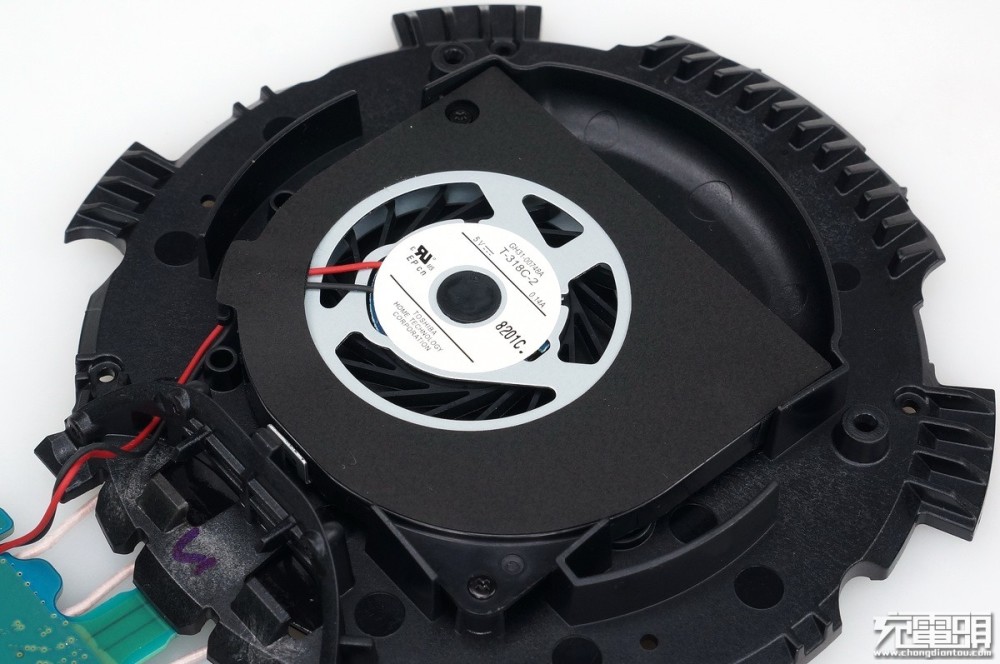

Toshiba TOSHIBA的离心式涡轮风扇，功率5V0.14A，拧紧了螺钉. 在中间和中间吸气，然后从顶部吹出.

卸下风扇后，您会看到气流消散了整个内部组件，并且出气口上的柔软橡胶垫直接阻挡了冷热空气.

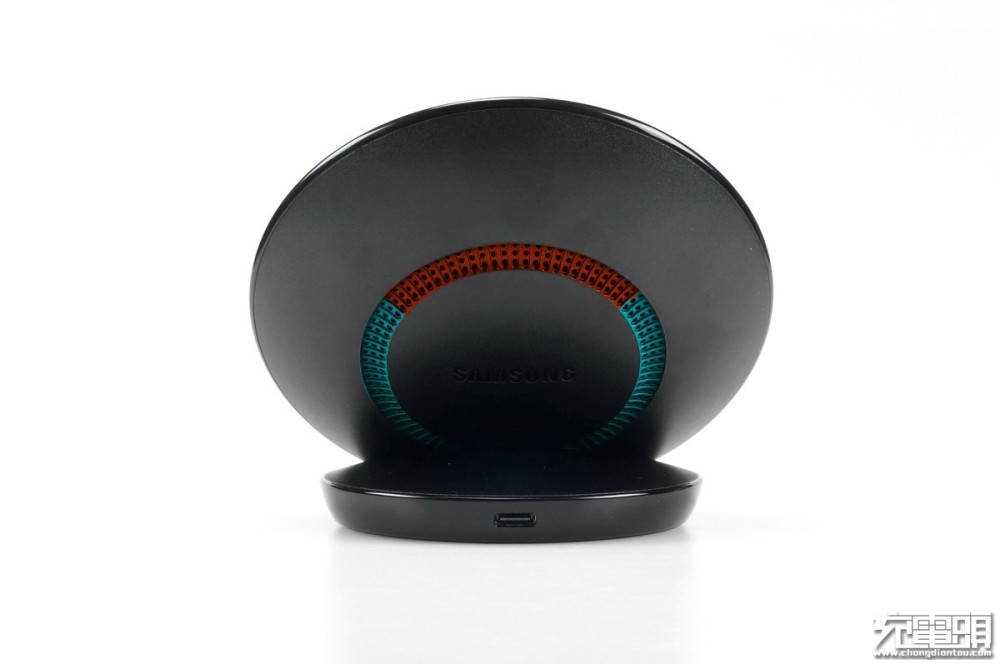

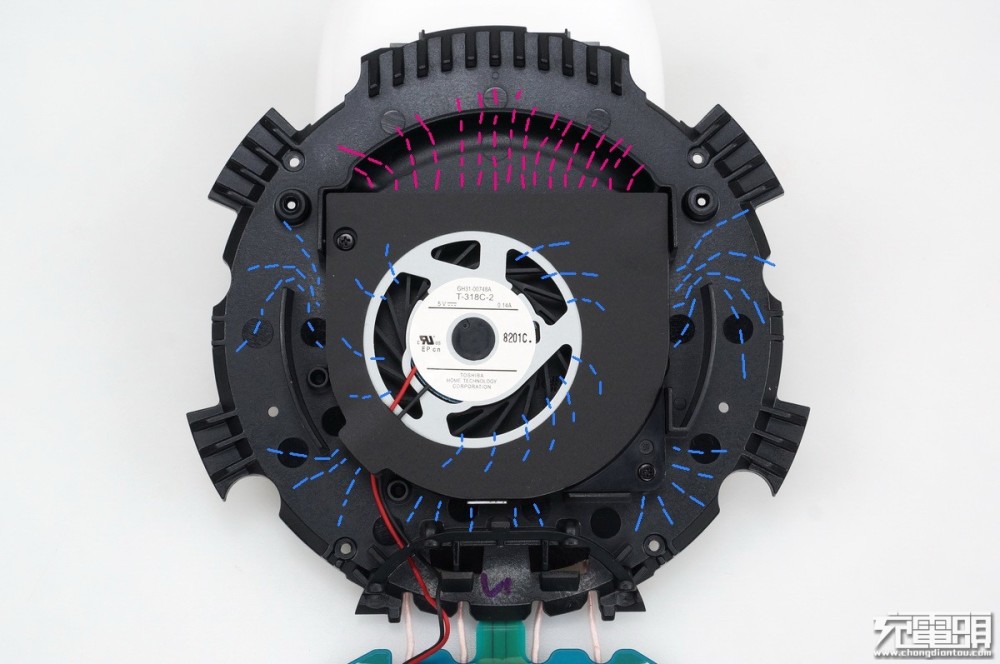

与外壳外部的散热孔相对应，充电头网编辑器在与进气和排气相对应的散热孔中添加颜色，蓝色为冷空气进气孔，红色为热空气排气孔.

绘制风管图，每个人都可以在几秒钟内了解它.

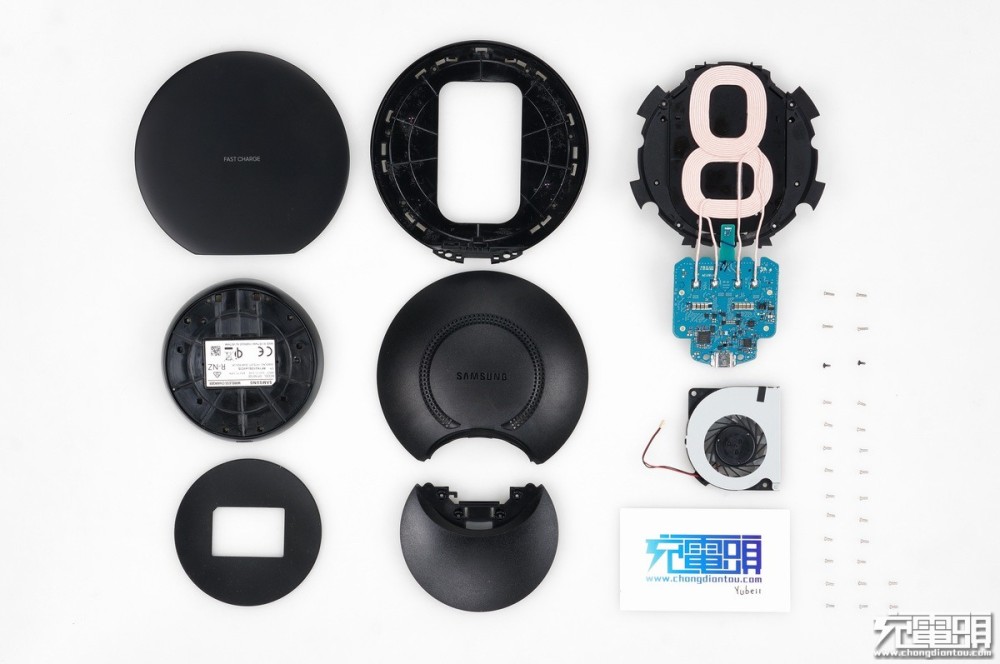

所有零件都已拆卸.

第三，充电头网络的拆卸摘要

三星第五代立式无线充电器支持Qi无线充电标准协议，USB-C接口输入电源5V2A / 9V1.67A，支持AFC，QC，USB PD输入，内置主动冷却涡轮风扇，减少无线充电时间温度上升. 三星的第五代无线充电器具有与上一代（第四代）相同的ID设计，但是可折叠机制已被取消，它已成为固定的垂直装置. 两种充电方式可以满足大多数人的需求. 同时，价格也下降了. 第四代三星大陆官网售价为528元，第五代三星售价为408元，与120元的差价仍然有些大. 充电头网络发现，第五代解决方案与采用美国IDT P9236无线充电发射器解决方案的第四代相同，机身采用28颗螺钉组装，PC材料外壳坚固耐用，工作正常材料保持了一流的标准. 在新旧型号之间持有的朋友不妨选择更具成本效益的新型号.
