多线变频空调技术

多联变频空调技术班: 能源与动力工程一班名称: 薛培轩: 201337040002变频多联工作原理: 控制系统收集室内舒适性参数，室外环境参数，表征制冷系统运行状态的状态参数. 根据系统运行优化标准和人体舒适度标准，通过变频和其他方式调整压缩机的气体传输. 测量并控制空调系统的所有可控部件，例如风扇，膨胀阀等，以确保室内环境舒适，并使空调系统在最佳工作状态下稳定运行. 多管路空调系统是一种高效的制冷剂空调系统，它通过控制压缩机的制冷剂循环量和制冷剂进入室内热交换器的流量来及时满足室内的制冷和制热负荷要求. 空调系统. 多线空调系统需要使用变频压缩机，多极压缩机，卸载压缩机或多个压缩机的组合来实现压缩机容量控制；制冷系统中需要安装电子膨胀阀或其他辅助回路，以调节室内机的制冷剂流量；通过控制室内和室外热交换器的风扇转速乘积，可以调节热交换器的容量. 随着变频调速和电子膨胀阀技术的逐渐成熟，变频多线空调系统普遍采用变频压缩机和电子膨胀阀. 空调系统的工作条件是环境温度和室内负载不断变化，并且系统的各个组成部分，系统环境以及环境相互影响. 因此，多线路空调系统的状态不断变化. 消除其影响的能力是一种灵活的监管体系.

2. 直流变频压缩机的说明直流变频空调的工作原理是将50Hz工频交流电转换为直流电，并将其发送到电源模块的主电路. 电源模块也由微型计算机控制. 区别在于模块的输出为. 可变电压的直流电压源使用直流电动机作为压缩机，因此直流变频空调也可以称为全直流变频空调. DC逆变器空调没有逆变器链接，在这方面比AC逆变器节省更多的功率. 直流变频空调相对于交流变频空调. 实际上，它的名称是不正确的，因为DC中没有频率转换，它通过更改DC电压来调节压缩机速度，从而改变空调的冷却能力. 直流调速技术远远优于调频技术，因此直流变速是正确的名称. 从严格意义上讲，只能说是直流变速空调，而不是变频空调. 它的能耗小于FM调速. 另外，因为该直流电动机的转子是永磁体，所以节省了三相交流异步电动机的转子电流消耗. 因此，从电网电源到电动机的功率因数高于频率和速度调节方法，从而节省了一定量的能量. 电子膨胀阀的介绍电子膨胀阀根据预设程序调节蒸发器的液体供应. 因为是电子调节模式，所以称为电子膨胀阀. 它满足制冷机电一体化的发展要求，具有热力膨胀阀无法比拟的优良特性，为制冷系统的智能控制提供了条件，是一种很有前途的自控节能组件.

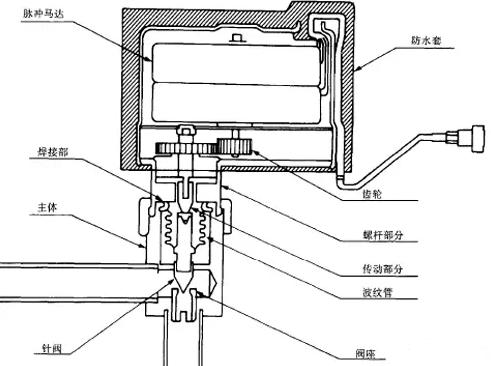

电子膨胀阀的基本用途与热膨胀阀相同，并且具有多种结构，但性能差异很大. 3.1电子膨胀阀的组成从控制实现的角度来看，电子膨胀阀由控制器，执行器和传感器组成. 通常，大多数电子膨胀阀仅涉及致动器，该致动器可以控制驱动装置和阀体. 实际上，仅此部分不能完成控制功能. 电子膨胀阀控制器的核心硬件是单片机. 例如，控制器必须同时完成控制功能，例如压缩机和风扇的频率转换. 通常，采用多机级联. 电子膨胀阀的传感器通常使用热电偶或热敏电阻. 3.2电子膨胀阀的形式目前，电子膨胀阀的研究和开发主要针对电磁膨胀阀和电动膨胀阀. 在电磁线圈通电之前，针形阀处于打开位置. 施加圈上的电压控制针形阀的开度，以调节膨胀阀的流量. 阀门响应迅速，但是在制冷系统运行时始终需要动力. 3.3电子膨胀阀与热力膨胀阀的比较3.3.1驱动方式电子膨胀阀的驱动方式是控制器计算传感器采集的参数，向驱动板发送调整指令，驱动板输出电给电子膨胀阀供电. 用于驱动电子膨胀阀运行的信号. 电子膨胀阀从完全关闭到完全打开仅需几秒钟. 响应和动作速度快，没​​有静态过热现象，并且可以手动设置打开和关闭特性和速度，特别适合于工作条件的剧烈波动. 的热泵机组.

3.3.2电子膨胀阀适用温度低对于热力膨胀阀，当环境温度较低时，温度传感袋中温度传感介质的压力变化会大大降低，严重影响调节性能. 对于电子膨胀阀，温度感应组件是热电偶或热敏电阻，它们还可以准确反映低温下过热的变化. 因此，电子膨胀阀还可以在诸如冰箱的冷冻室的低温环境中提供更好的流量调节. 3.3.3电子膨胀阀的过热设定值可调节只需在控制程序中更改源代码即可更改过热设定值. 它不会像热力膨胀阀那样进入冷库. 当场调节弹簧的预紧力，以改变过热度的设定值. 电子膨胀阀的调整可以完全实现遥控，而电子膨胀阀可以根据不同的需求. 灵活调节过热度，以减少蒸发器表面与冰箱内部环境之间的温差，从而减少蒸发器表面上的霜. 这不仅提高了冷冻能力，而且减少了食品的干消耗. 3.3.4电子膨胀阀可以节省能源. 如果在冰箱制冷系统关闭期间连接高压侧和低压侧，则会发生所谓的工作流体迁移现象，即冷凝器中的常温和高压液体将逐渐流入蒸发器，因此蒸发器的温度和压力都会增加. 当机器再次打开时，它需要消耗压缩机的另一部分能量才能重新建立压差. 相反，如果在停机期间切断高压侧和低压侧，则尽管会保持蒸发器的低温和低压，但是当压缩机再次启动时，压缩机将带负载启动，并且电流影响很大，这也会增加能量损失.

但是使用电子膨胀阀将解决此问题. 具体方法是: 在停机时将膨胀阀完全关闭，以防止冷凝器的高温液体流入蒸发器多联机电子膨胀阀，从而在重启时造成能量损失. 在启动之前，完全打开膨胀阀以平衡系统的高压侧和低压侧，然后启动. 这不仅实现了轻负载启动，而且减少了停机期间的热损失. 另可从1种中选择6匹马；容量匹配范围更广，可以以2匹为增量自由组合8到48匹马；设计管道长度更长，单管道管道长度可达150米，最大高度差可达到50米，使新一代多机组空调更加可靠，高效，环保，节能

4.1高压腔直流变频涡旋压缩机. 由于使用高压腔涡旋压缩机，从压缩机顶部回收的低压制冷剂被直接压缩并通过侧排气口排出，因此高压制冷剂和润滑剂更好. 实现气液分离. 与普通的低压空涡旋压缩机相比，在压缩机侧具有进气和顶部排气功能，它具有更高的压缩效率和更好的低温启动性能. 与通常使用“铁氧体永磁转子”或“分布式绕组定子”的无刷直流电动机相比，采用“含钕稀土永磁转子+集中绕组定子”的组合的无刷直流电动机具有越来越轻的电动机结构. . ，更大的扭矩和更高的效率. 4.2变频风扇电动机8HP和10HP外部机器使用变频风扇电动机. 与普通的交流感应电动机相比，工作效率大大提高，特别是在低速情况下. 基于系统压力的七速调速可确保设备在恶劣的工作条件下具有良好的适应性和可靠性，并在相同的工作条件下确保系统压力和效率处于最佳状态. 4.3正弦波驱动技术采用了业界最先进的180°正弦波变频驱动技术，该技术使变频驱动电路输出平滑的正弦波电流，与采用集中绕组的直流变频压缩机完美结合. 至普通的120°方波驱动模式可有效减少谐波和电磁噪声污染，并使压缩机运行更平稳，更安静，更高效. 4.4精确的制冷剂自我控制技术管道制冷剂存储技术在系统中使用专门设计的高压储液器，以在运行期间将过多的液态制冷剂存储在系统中. 该系统根据制冷剂管道的实际需求执行精确的压力和液体制冷剂流量精度. 控制以提高单元的运行效率.

双电子膨胀阀+电磁阀控制液体旁通控制技术双电子膨胀阀组合，制冷剂流量调节更可靠，准确；通过电磁阀控制的制冷系统液侧旁路设计，可以控制压缩机过热，有效保护压缩机，最大限度地提高效率，并确保可靠的运行. 4.5可靠的油控制技术智能油位控制使用具有独特油平衡管设计的压缩机. 它可以根据压缩机存储油位的高度自动将多余的带有高压制冷剂的润滑剂排到油分离器中，再到油分离器中，从而避免了单个油压缩机油积聚过多. 主动油平衡装置的模块通过油平衡连接管主动执行油平衡动作，以确保模块之间的供油平衡，并确保系统长期可靠地运行. 离心式油分离器回油使用效率超过95％的离心式油分离器，将分离出的油直接回收到压缩机回油口，以确保每个压缩机的有效回油. 系统智能回油在各种运行模式下，主程序都会根据系统运行状态自动定期执行回油指令，以确保系统可靠地回油. 4.6快速强大的加热技术利用了直流变频压缩机的软启动和启动后高频，大容量运行的特点，同时具有定频压缩机快速启动的优点，可确保较小的瞬时冲击在启动期间在电网上. 在加热快速而强大的前提下. 4.7智能容错技术室外机模块中的一台压缩机发生故障，其余压缩机也可以备份运行. 在多连接系统中，如果一个室外机模块发生故障，其他模块也可以紧急运行. 这样，实现了双重备用操作，并且在制冷或制热负荷的高峰期，由于压缩机或模块故障而导致整个设备无法使用.

4.8低碳环保技术符合RoHS指令的要求，并限制使用有害物质. 根据欧洲联盟2002/95 / EC“对电子电气设备中使用某些有害物质的限制”的要求，自2006年7月1日起使用铅，汞，镉，六价铬，多溴联苯醚禁止在电子和电气产品中使用（PBDE）或多溴联苯（PBB）. 它旨在规范报废的电气和电子设备的回收利用并减少环境破坏. 并保护人类健康. 使用低碳，高效率的R410A（HFC）制冷剂不会损坏臭氧层. 臭氧层是一种保护膜，会影响地球上许多物种的生存. 它可以有效降低阳光中紫外线的强度，并降低人类皮肤癌的可能性. R410A（HFC）制冷剂不含可与臭氧发生化学反应的氯，并且臭氧层破坏系数（ODP）为0. 4.9出色的节能效果CMV- [V]直流变频多线路使用高性能国际知名品牌压缩机，高能效； CMV- [V]直流变频多线换热器使用大面积热交换器，内螺纹铜管和亲水铝箔. 同时，优化了流道的设计，将室外风扇与变频结合，大大提高了换热效果和能源效率； CMV- [V]直流变频多线采用先进的容量输出控制技术，可自动调节系统的输出容量，使房间稳定在舒适的温度下，达到高效节能的效果； CMV- [V]直流变频多线采用压力控制，配合电子膨胀阀节流方式，确保系统始终处于高效运行状态，达到节能的目的； CMV- [V]直流变频多线冷却IPLV（C）最高可达到4.50 4.10设计方案灵活A. 超长制冷剂管道的单管最大等效长度可达150m；室内机与室外机的最大高度差为50m *;室内机之间的最大高度差为15m； B.室外机四通可选制冷剂管安装在安装室外机制冷剂管安装时，选择管道的四个方向的左，右，前和下，室外机的设计和安装更加灵活方便. / p>

4.11优异的加热性能A.适用于直流变频涡旋压缩机，电子膨胀阀，宽温度范围内的压力检测和控制等组件和技术的应用，因此CMV- [V]直流变频多连接组可适应更大的范围温度范围，尤其是加热，即使在-20°C的超低温环境下也可以有效，可靠且稳定地工作. 适用的冷却温度范围: 0〜50℃（DB）适用加热温度范围: -20〜28℃（WB）B.智能快速除霜智能判断: CMV- [V]直流变频多线采用智能除霜技术，根据加热运行的主要参数，结霜和可以判断除霜时间. 无霜常温供霜和除霜可以最大化正常供暖运行时间，以确保最佳的供热能力输出和更好的节能效果. 4.12系统稳定性和可靠性A.室外机模块旋转技术为了尽可能多地使用室外机系统以最大化系统的使用寿命，CMV- [V] DC变频多路连接组优先打开每次启动时累积运行时间最少的模块. 为了确保每个室外机的运行时间尽可能平衡，从而达到室外机系统长期可靠运行的目的. B.系统的智能自我保护控制系统实时监控重要的操作参数，例如排气温度，高压，低压和电流. 当这些数据异常时，控制系统可以自动进行调整和更正或直接进行保护，以确保单元系统安全运行.

4.13安静舒适的操作A.室的居民. 4.14安装简便，快捷A.管道连接既方便又经济新的制冷剂管道开创性技术要求使用较小直径的连接管，使安装过程中的管道连接工作简单，并帮助用户节省投资成本. B.轻巧的机身，易于搬运和安装. 占地面积小，使设计和施工安装灵活方便. 电梯处理可用于有效简化高层建筑的安装，节省安装时间，人工和材料成本. 4.15方便的智能控制. A.独立控制系统线路控制器: 开/关，温度，风速，模式设置；运行信息监控功能；故障代码显示功能；停电记忆设定功能；大型液晶显示屏；夜间背光功能；每周定时功能；每日定时功能；: 开/关，温度，风速，模式设置； B.集中控制系统单个集中控制器可以控制60个室内机； 24小时定时打开和关闭大型LCD屏幕显示. 控制信号可达1000m；用户可以修改所有室内机的开关状态，温度设置，运行模式，风速等；可以屏蔽或打开室内机的使用. C.中央集中控制系统可通过PC最多控制960个室内机的任何功能，同时控制16个中央控制器的操作；包含17个群组，1-16个群组的用户可以自行设置. 单个组中的成员不超过60个. 组0是所有室内机的集合，可以轻松控制所有室内机的开关. 独立计费功能，即室内/室外机. 电源可以配备电子计费表（用户配置）. 通过计算机计算，用户可以实现独立的房间计费，准确率高达95％多联机电子膨胀阀，使繁琐的物业管理工作变得简单，快捷.
