超清晰的投影仪，DIY牛人告诉您正确的自制姿势！（详细）

电脑杂谈　发布时间：2020-03-22 19:06:37　来源：网络整理

自制高清投影仪教程_3d全息投影自制教学_自制高清投影幕布

想拥有一台投影机而不花很多钱吗？本文主要介绍如何制作高清投影机教程，详细介绍了投影机配件的选择，制造方法和生产注意事项.

自制高清投影仪的准备

如果拆开投影仪，它将由四个部分组成: 光源，光学系统自制高清投影仪教程，液晶成像系统和电源. 其中，最重要和最复杂的是光学系统. 首先，点光源需要聚焦成平行光，然后光穿过LCD面板，通过光学系统会聚到透镜，最后投射到墙上. 光学系统的质量将直接影响最终的实际结果. 例如，如果光学元件的中心轴不一致，则最终图像将显示为焦点不清晰.

投影机的工作方式

光学系统主要由一个透镜，一个镜，一个聚光镜和一个反光碗组成（LED光源可以不带反光碗使用）: 反光碗的作用是反射光从灯泡到聚光镜. 聚光镜主要收集来自灯泡和反光杯的光并将其投射. 菲涅尔透镜的后部功能是将聚光镜的光线改变为均匀的平行光，以照亮整个LCD屏幕. Nell透镜和包含图像的平行光会聚在透镜中，然后将液晶上的图像放大并通过透镜投射到幕帘上.

液晶成像系统主要由液晶面板和信号驱动控制电路组成. 其中，驱动器控制面板上有许多输入信号接口，可将外部电视信号，DVD，VCD，HDMI，DVI，VGA和色差信号转换为可由LCD面板识别的控制信号. LCD面板是显示终端设备，投影机的性能指标主要取决于它.

除了光学和液晶系统之外，您还需要注意冷却系统的布局. 由于普通投影机中使用的灯泡功率高，因此必须散热. 这涉及规划投影仪的整体散热布局. 风扇的位置和数量必须事先确定. 与传统投影仪相比，LED投影仪无需过多考虑散热问题，简化了生产过程.

投影仪生产之前的原理，内部结构和计划是自制投影仪的必修课. 如果您知道这部分的全部知识，则可以进入购买配件的阶段. 不要小看购买，知识有很多方面，例如光源，LCD屏幕和镜头，因此有必要进行一些了解.

选择投影仪配件

1. 光源

投影图像的质量取决于光源. 根据光学原理，我们知道光源具有两个重要指标: 强度和色温. 事实证明，更高质量的LCD投影仪的光源应该是明亮的和白色的. 因此，当我们制造自己的投影仪时，我们的能源和成本中有很大一部分被用来增加光源的亮度和“白度”.

增加亮度似乎很容易，只要增加灯泡的功率，这实际上并不简单. 除了能耗之外，温度也是一个大问题. 如果散热问题不能很好解决，则液晶显示屏将无法正常工作. 亮度高时，温度高. 如果散热不好，LCD屏幕会被烧毁. 当亮度低时，将无法获得观看效果. 因此，亮度必须在适当的“度”内.

有五个标准白光源A，B，C，D和E. 其中，E光源是最理想的白光，其色温约为6000K，非常接近自然光. 考虑到投影仪要求的小尺寸，高亮度，长寿命和高色温的要求，目前我们用于自制投影仪的光源不超过三种.

低压卤素灯，即用于电影放映的金属卤化物灯，具有12V至48V的电压和100W至400W的功率. 这种灯的特点是体积小，亮度高，并且亮度和色温可以满足国产投影机的要求. 特别地，它不需要复杂的驱动电路，并且成本极低. 缺点是灯泡的寿命较短.

小编自制LED光源，由704个LED灯组成

如果对亮度和色温有很高的要求，则必须使用高压金属卤化物灯. 其内部充满了汞，氩气和金属化合物. 在高压作用下，汞蒸气放电同时刺激各种金属蒸气放电，从而产生强电弧.

该灯包含可见光光谱的全部范围，可以发出明亮的白光，并且发光效率高. 它是当前主流商务投影仪的主要光源. 使用这种光源时，应特别注意. 首先，点燃时会非常热，切勿用手触摸. 其次，红外线和紫外线很多，不能直接用眼睛看；第三，您需要较高的触发电压；短暂点燃，预热时间为1到3分钟.

为了提高主流商务投影机的清晰度和亮度，大多数投影机使用三块液晶面板，并且它们的光源也采用三向架构. 灯泡发出的光穿过冷光反射镜，滤光片，二向色镜，反射镜和焦点. 镜子或分束棱镜，最后通过投影透镜投影到屏幕上，光源结构极其复杂，调整也非常繁琐，这在业余条件下是不可能做到的. 业余产品主要采用单通道单芯片液晶结构，即灯泡发出的光穿过冷光反射镜，隔热镜，聚焦镜，LCD屏幕和透镜. 结构简单，易于调整.

3d全息投影自制教学_自制高清投影幕布_自制高清投影仪教程

印刷电路板通过喷墨打印机印刷，并用光敏板曝光，然后用铜蚀刻水蚀刻. 还用人手用电钻对所有孔进行了硬加工，这花费了十多个小时. 有两个电路板，主要用于散热.

除了前面介绍的两个光源外，还必须提及LED光源. 它是最受关注的光源之一. 它具有许多优点: 节能，无辐射，发热少，工作电压低，启动速度快，色温纯正，是未来投影的首选光源.

但是，从目前的角度来看，低亮度是当前LED光源最大的普遍问题，而高亮度LED模块价格昂贵，显然不适合业余生产. 自己制造具有更高亮度的LED模块的过程更加复杂. 对于小编的自制LED模块，使用704个5mm LED灯泡. 仅在放置这些小灯泡时，要花很多时间在后面板上钻孔. 如果您对自己的动手能力很有信心，并且有足够的时间尝试一下.

光源的结构通常分为两种: 直射型和反射型. 前者使用聚光碗反射光，并使用聚焦透镜聚光. 光利用率高，功率较小的灯泡可以获得更理想的光强度. 然而，缺点是亮度均匀性不易实现，并且辐射面小. 主要用于10英寸以下的液晶投影设备.

后者是具有凸透镜和菲涅耳透镜的灯箱结构. 辐射表面很大，亮度均匀性非常好. 适用于10英寸或更大的LCD屏幕. 同时，散热效果也不错. 您可以使用大功率灯泡. 在大多数情况下，家用投影机使用直接投影.

但是，我们必须提醒大家，在使用直接投射型时，要特别注意光学元件的中心轴的重合和焦距的准确性，否则可能会出现图像模糊和渐晕等问题. . 除上述之外，关于投影系统的光源还有许多问题，例如灯丝的类型，反射碗，隔热镜，尤其是光源的散热. 有兴趣的朋友可以了解更多，并且不会去这里. 叙述.

2，液晶显示屏

彩色LCD屏幕是投影仪的核心组件，其性能决定了投影仪的指示灯. 在驱动模式下，有模拟屏幕和数字屏幕两种类型. 当前，它们大多数用于LCD投影. 最常用的是TFT数字屏幕，即每个像素由薄膜晶体管驱动.

自制投影机的液晶屏选择应满足以下条件:

1）真彩色数字TFT屏幕，可以去除背光；

2）价格适中；

3）当体积尽可能小时，像素应尽可能高；

4）对比度应尽可能高. 对比度也是进行投影的重要参数. 用于投影的LCD屏幕的对比度必须至少为250: 1. 对比度太低会使投影毫无意义，因此在选择LCD屏幕时必须注意LCD对比度的参数.

为了满足我们DIY播放器的需求，一些商人出售的LCD屏幕还特意卸下了后面板，只留下了LCD屏幕和驱动电路. 显然，它是针对我们DIY爱好者或某些项目的. 对于有特殊需要的用户. 因此，在选择LCD屏幕时，您可能希望去更多的商店来进一步了解各种屏幕的实际情况.

3. 镜头

我相信大多数DIY朋友将不熟悉投影仪产品的光学镜头，因为该产品相对不够普及. 当您看到真实的事物时，自然会产生一个问题: 投影仪的镜头和普通数码相机的镜头之间有什么区别？

原则上，数码相机（DC）的镜头和投影仪（如图5所示）都是光学镜头. 它们都使用光折射原理，并且本质上是相同的. 但是，由于应用程序的性质以及投影仪和数码相机之间要达到的效果，它们在设计和功能上都将显示出特定的差异.

首先，最明显的区别是孔的存在与否. 对于DC，由于光敏设备（CCD或CMOS）的光敏范围非常窄，因此当时控制入射光量的设备称为光圈. 它由一组弯曲的薄金属刀片组成，它们安装在镜头和镜头之间.

用户可以调节光圈，使这些叶片均匀地打开和关闭，以形成不同大小的光孔，并控制入射光以满足不同的拍摄要求. 应该说，只要是照相机，就会有光圈. 但是目前，大多数投影机镜头都没有光圈.

自制高清投影仪教程_自制高清投影幕布_3d全息投影自制教学

只有少数产品的镜头带有光圈. 一个典型的例子是采用“动态光圈”技术的松下PT-AE700. 该技术是一种随着投影图像的亮度而扩大和缩小的光圈. 目的是缩小深色背景上的光圈，将投射的光线减少两倍，并提高图像质量.

第二，是否支持大功率变焦也是两者之间明显的区别之一. 投影机通常是定焦镜头，即使使用变焦镜头，其变焦比也通常不大于2. 普通数码相机的变焦比一般在3以上，只有少数数码相机使用定焦. 镜头或变焦比小于3的镜头.

自制高清投影仪教程

1. 卸下LCD背光板

2. 测试液晶屏

3. 研究并确定总体架构（包括光路结构，电路结构，所有组件的安装位置等）

4. 根据需要焊接所有需要接线的组件.

5. 安装液晶屏和镜

6. 安装并固定LCD电路板

7. 安装透光镜，反光杯，灯泡和风扇

8. 所有电子组件均已固定连接

9. 安装反光镜和镜片

10. 试用投资和调试

由于每个人的习惯都不同，因此过程可能会有所不同，但是总体过程不会太不同. 为了让更多的DIY玩家了解整个过程，我们仍然从卸下LCD屏幕后面板的第一步开始.

1）卸下LCD背光面板

在投影期间，应卸下LCD屏幕的背光组件. 具体方法是: 使用合适的螺丝刀卸下LCD屏幕周围的固定螺钉. 小心并均匀用力. 卸下螺钉后，开始卸下固定的金属框架.

在液晶显示屏的金属框架上有几个小扣子，在塑料显示屏上有几个塑料扣子. 您需要用指甲轻轻地提起它们，然后慢慢地卸下固定的金属支架. 卸下金属支架后，用手将LCD屏幕与背光慢慢分开. 请务必小心，因为LCD侧面上的胶水和背光板粘在一起，分离后LCD和背光板的外观如图6所示:

2）撕下防眩膜

因为通常在显示器上使用LCD屏幕，所以为了增加视角，LCD屏幕的表面通常具有无光泽层（防眩层），这将对亮度产生一定的影响. 层撕掉了.

具体方法是: 使用装有适量水（约40℃）的小容器，并将取出的LCD屏幕浸入水中（注意: 请勿将与LCD屏幕相连的电路板浸入水中. ），从而损坏电路板和整个废品. 目的是软化LCD屏幕表面上的防眩层，并轻松将其与液晶的偏振器分离. 将液晶浸入水中约6个小时后，取出液晶并用干净的软布擦干.

自制高清投影幕布_自制高清投影仪教程_3d全息投影自制教学

在桌上放一块软布，将LCD屏幕正面朝上，然后用刀从LCD表面的边缘轻轻提起磨砂层的一角，然后用手将其慢慢撕下. . （请注意不要撕掉偏光镜，磨砂层很薄，请注意不要弄断LCD玻璃和电路板的柔性电缆. ）

在撕下防眩膜后，撕下LCD屏幕的塑料外框，切掉阻挡LCD玻璃的中间多余部分，然后将LCD玻璃放回塑料外框，然后用金属支架固定LCD屏幕.

将已安装的LCD模块直接放在光线充足的地方，查看是否有其他物体挡住LCD屏幕. 如果是这样，请切断多余的部分，以确保没有任何东西挡住LCD的透光部分. 换句话说，所有可以显示图像的东西都不能被任何东西阻挡.

3）安装LED

将先前制作的金属卤化物灯安装在合适的铝合金散热器上. 安装时，注意金属卤化物灯的底板必须涂有导热硅脂，以利于与铝合金框架的良好接触，这有利于散热，并用螺钉固定.

4）安装光学配件

首先，根据光学附件的尺寸和设计外壳，并尝试尽可能减小外壳尺寸，以使其看起来更美观. 本文使用小编自制的铝制表壳. 因为使用了金卤灯，它会产生大量热量，因此有必要采取相关的散热措施，尤其是在光源，LCD屏幕等处.

[电子爱好者网络]小编最多使用5个风扇，以确保投影机内部的正常散热. 这些风扇位置的开口是事先制成的. 如果使用LED光源，则此过程要简单得多. 通常，只有后风扇可以用来解决问题，但不能掉以轻心.

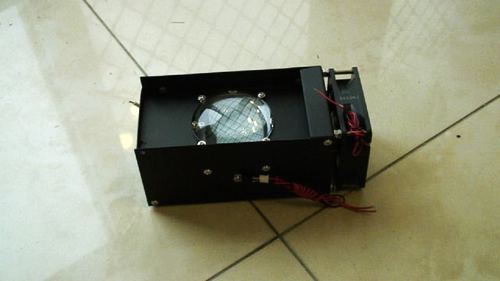

[电子发烧友网络]由小助手制作的投影机盒. 在其他玩家使用之前，有必要对整个投影机的内部结构进行规划，例如光源和镜头的位置，需要冷却风扇的位置等，然后会遇到很多问题.

接下来是镜头. 需要说明的是，透镜必须位于光路的中心轴上，且其中心与光路的中心重合，否则会出现聚焦不准确的问题. 安装完镜头后，您可以开始安装其他光学配件: 首先为LCD屏幕制作一个支架，垂直安装电路板和LCD屏幕，然后安装前后菲利普镜（请注意，镜框的肋状表面前镜和后镜面向LCD屏幕），其轴线与镜头重合.

安装LCD屏幕和前后镜

此外，应该注意的是，光源与LCD屏幕之间的距离通常保持在12cm〜15cm之间，这主要取决于光源的功率.

5）接线

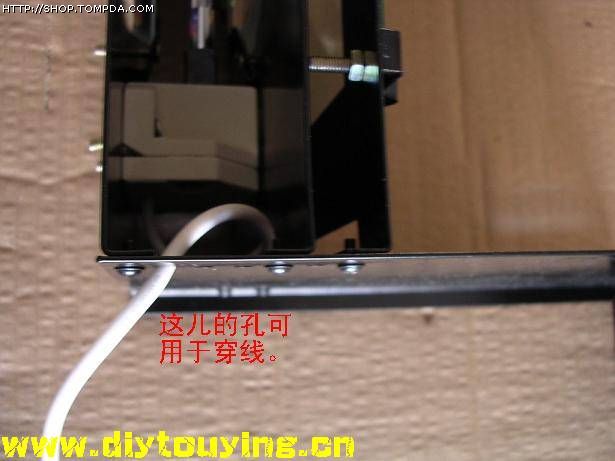

安装所有光学附件后，开始连接电路. 连接零件后，您也可以逐步安装电线. 首先将LCD屏幕连接到驱动电路板上，然后再连接插头. 然后连接灯泡的主电源（如图10所示）. 请务必注意，不要进行错误的连接. 将LCD屏幕烧坏是不值得的.

6）LCD和驱动器电路测试

连接LCD，驱动器电路板，高频头，高压条，小键盘，电源插头（内部正极，外部负极），确保正确连接电压+/-端子，不要错误地连接它们，或他们会耗尽. 电路板. 连接电源，然后使用打开设备. 驱动器电路板上的绿色指示灯指示设备已打开. LCD的背光灯常亮，通常是蓝屏. 然后将有线或视信号或DVD，VCD的视频信号连接到高频头和AV端子，按的模式按钮切换到电视模式，按菜单按钮两次，然后按电视调谐菜单会出现. 切换到自动搜索，过一会儿，将自动搜索相应的电视信号.

7）善后工作
