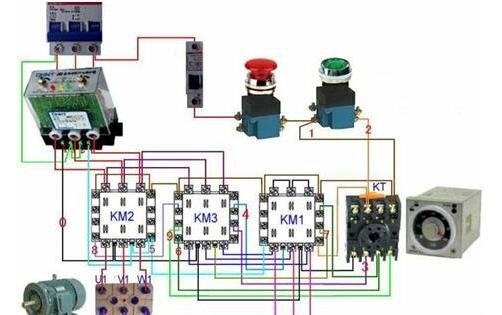

分析星三角减速电机启动电路的电路图和物理接线图，逐步详细介绍

下图显示了异步电动机和星三角启动的控制电路. 此连接方法仅适用于电动机正常运行时的三角形连接.

打开应用程序以查看更多令人兴奋的信息

所需的主要组件: 三个交流接触器，一个热继电器，一个时间继电器星三角降压起动接线图，一个启动和停止按钮，两个保险丝

三个接触器的功能: 一个是接通主电路电源，一个是启动Y型，另一个是启动△.

时间继电器功能: 星三角转换的时间由设置决定，需要延时触点.

热继电器功能: 提供过载保护.

保险丝功能: 为电动机提供短路保护.

星三角降压启动控制

电动机启动时，将定子绕组连接为星形，以降低启动电压和电流. 电动机启动后，将定子绕组变成三角形，以使电动机在全电压下运行.

Y-△启动仅可用于正常运行中带有△连接的电动机.

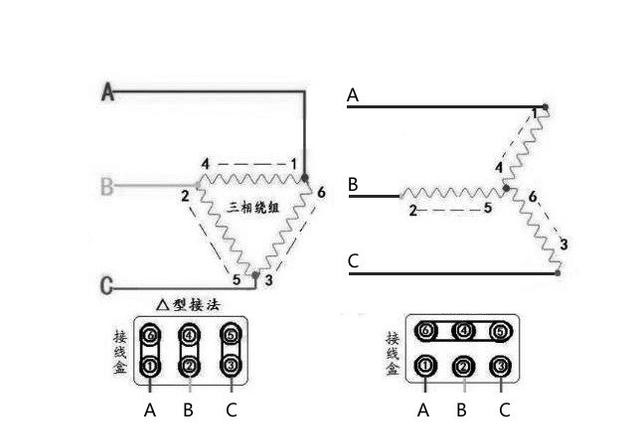

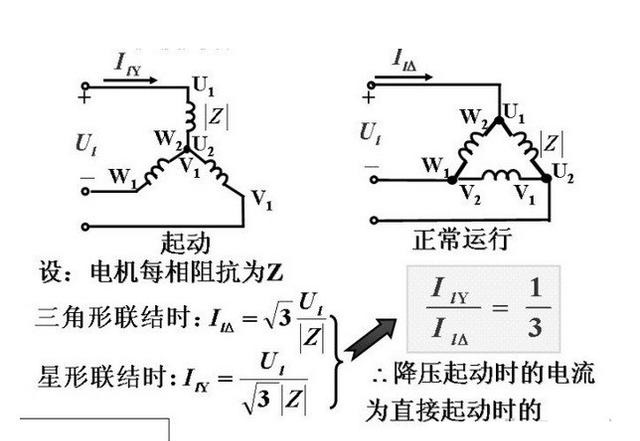

这是降压启动方法. 适用的电动机有局限性. 可以降低多少电压以及如何计算算法，请参见下图.

可以看出，通过Y--△，可以实现降压启动，降压启动时的电流是直接启动时的电流的1/3.

以下将集中在巩固接线方法上. 这已经被看到很多次并且被吸引了很多次. 一段时间后，当我今天再次绘画时，我有点健忘，但无助，继续增强.

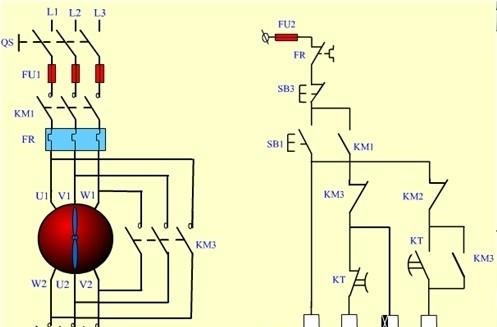

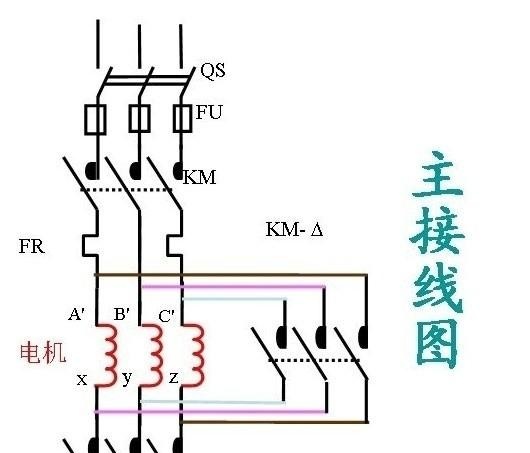

首先看一下主接线图.

如果启动Y-△，如果要启动星，请确保必须先启动KM和KM -Y，然后必须停止KM -Y，并且必须始终为KM供电，否则肯定会启动没有电，KM和KM-不能工作. △应该一直运行到正常运行.

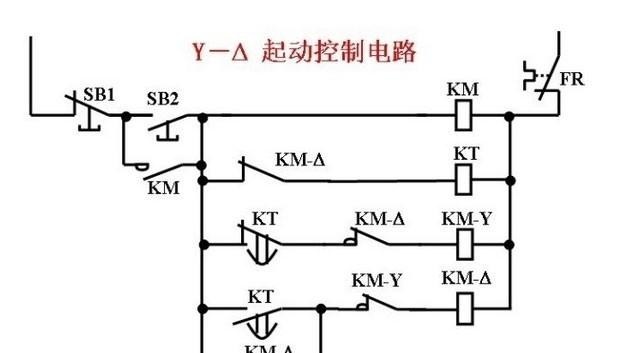

接下来看控制电路图:

根据先前电路的分析，再次查看该控制电路. 这很简单. 按下启动按钮SB2，主电路电源启动星三角降压起动接线图，KM线圈通电，其常开触点闭合，实现自保持，SB2复位；随后的时间继电器线圈电路和KM-Y线圈电路也已连接. 此时，已经实现了Y型启动. 通过设置时间继电器的时间，可以延迟Y型电路的时间继电器NC（常闭）触点. 断开以保持Y启动，并且延迟后应闭合△电路KT的NO（常开）触点，以使△型电路不能通电，并且Y型起动器的常闭触点被锁定. 到△电路. （Y-△两个电路都必须被阻塞）. 设定时间过去后，时间继电器的常开触点立即闭合. 当连接△电路时，KM-△线圈通电，其常开触点闭合以保持功能，而其常闭触点断开以切断Y. KT时间继电器电路断开，KT线圈断电，常闭瞬时返回，常开也恢复. 此时，电动机已经处于正常运行状态，并且实现了降压启动.

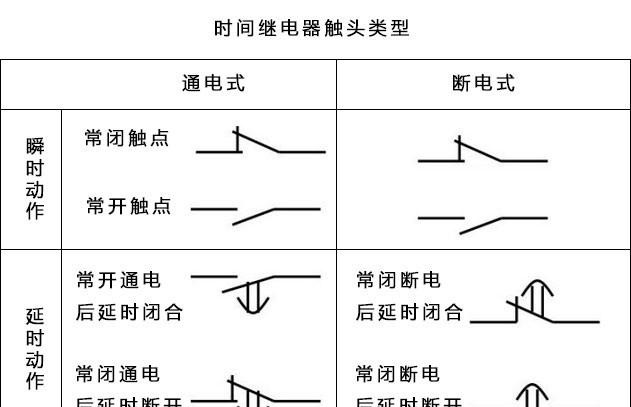

这里最要注意的是时间继电器的触点. 具有时间延迟的联系人. 无论是开机延迟还是关机延迟，都必须牢记. 这是从互联网中学到的食谱. ，请记住要处理它.

左凸，右凹，延伸的头和尾；左凸和右凸，头和尾巴延长；

有颠簸和颠簸，有头有尾. 没有NC正常.

此处的凸起是指触点上方的半弧. 必须首先建立接触. 左右是指接触的直线相对于中间是在左侧还是在右侧. 上电后，触点将延迟动作，断电后，触点将立即动作. 当线圈通电时，触点将立即动作. 电源关闭后，触点将返回延时状态. 有颠簸和颠簸，电源打开时动作延迟，电源关闭时动作延迟. NO表示常开，NC表示常闭，取决于正常状态，是常开还是不带电常闭.

连接对象

电源指示灯直接连接到电源.

运行指示灯连接到常开的角接触器.

启动指示灯连接到常开接触器.

三相异步电动机星三角降压启动是解决电动机启动电流过大的常用方法之一.

此方法仅适用于三角形连接的大容量电动机.

工作原理是: 电动机启动时，定子绕组形成星形降压启动；启动完成后，定子绕组连接到三角形全电压运行. 这样，星形启动和三角形运行的星形-三角形启动方法可以减小启动电流并减小其对电网的影响.

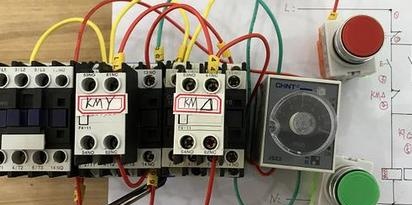

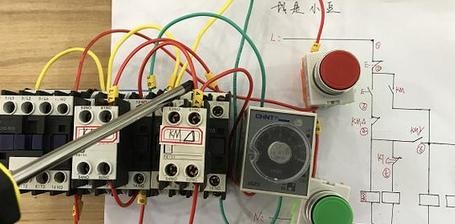

星三角降压启动控制电路的接线技巧

首先: 第1行，断路器进入停止按钮，并且通常处于闭合状态. 中性线直接进入A1. 还有三个接触器的时间继电器线圈.

第二条: 第二行是第二行. 有两个，通常是开放的. Anne始终处于打开状态以启动电路，另一个是接触器KM，它始终处于打开状态并自锁.

第三条: 从第3行开始，从启动按钮出来的此按钮通常会闭合成KM△（互锁效果）.

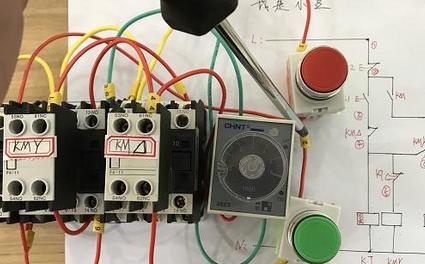

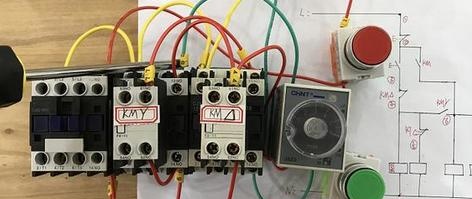

第四行: KM△常闭线，每个人都注意这一行，一个进入时间继电器线圈，一个进入时间继电器常闭，一个进入KMY常开. 接线时必须加以区别，每个人都可以在图片中看到接线

第五行: 第5行: 时间继电器常闭的行进入KMY线圈.

第六；在第六行中，KMY始终打开，一根进入KM线圈，一根进入KM线圈，另一根进入KMY常闭. 这是多根电线. 连接.

第七条: 7号线，KMY的常闭线进入KM△的线圈.
