自锁电路接线的视频

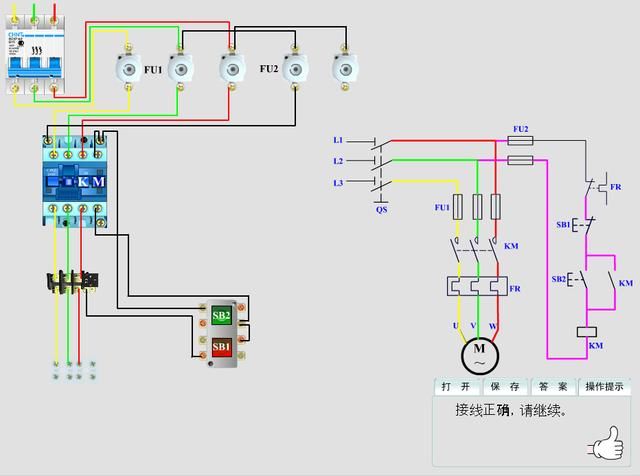

电路图:

原理分析:

当SB2释放并且其常开触点恢复断开时，由于接触器KM的常开辅助触点闭合，SB2已短路，并且控制电路保持接通，因此接触器KM继续通电. 电机M实现连续运行.

当这样松开启动按钮SB2时，接触器KM通过其常开辅助头保持线圈的功能称为自锁（或自保护）.

与启动按钮SB2并行作用的具有自锁功能的常开辅助触点称为自锁触点或（自保护触点）.

释放SB1并闭合其常闭触点时，当控制电路断开时，接触器KM的自锁接触器断开，并释放自锁. SB2也已断开，因此接触器KM不能通电，电动机M不会旋转.

线路保护设置

1. 短路保护

保险丝FU1和FU2分别实现主电路和控制电路的短路保护.

2，过载保护

由于电动机正在运行，如果长期负载过重，启动操作频繁或缺相等，电动机定子绕组的电流可能会增加并超过其额定值. / p>

在这种情况下，保险丝通常不会烧断，这会导致定子绕组过热并升高温度. 如果温度超过允许的温度上升幅度，则会损坏绝缘层并缩短电动机的使用寿命.

在严重的情况下，电动机的定子绕组甚至可能被烧毁.

因此，电动机过载了热继电器.

过载保护是一种可以在电动机过载时自动切断电动机电源并停止电动机的保护.

在照明和电加热等一般电路中，保险丝FU可用于短路和过载保护.

对于三相异步电动机控制电路，保险丝只能用作短路保护.

这是因为三相异步电动机的启动电流非常大（全电压启动期间的启动电流可以达到额定电流的4到7倍）. 如果使用保险丝进行过载保护，则会选择保险丝的额定电流. 应该等于或略大于电动机的额定电流.

这样，当电动机启动时，启动电流大大超过保险丝的额定电流，这会导致保险丝在短时间内爆裂自锁电路接线，从而导致电动机无法启动.

保险丝只能用于短路保护. 其额定电流应为电动机额定电流的1.5〜3倍.

热继电器只能用于三相异步电动机控制电路中的过载保护，而不能用于短路保护.

这是因为热继电器的热惯性很大，也就是说自锁电路接线，热继电器的双金属件需要一定的时间才能膨胀和弯曲.

当电动机发生短路时，由于短路电流大，热继电器没有时间起作用，并且电源线和电源设备可能已损坏.

电动机启动时，由于启动时间非常短，并且电动机已启动，因此热继电器未激活.

简而言之，热继电器和熔断器具有不同的功能，不能互相替换.

3. 欠压保护

“欠电压”是指线路电压低于电动机应施加的额定电压.

“欠电压保护”是指当线路电压下降到特定值时防止电动机在电压下运行的保护.

为什么电动机具有欠压保护？这是因为，当线路电压下降时，电动机的转矩将相应减小（ToU2）.

电动机也会引起“失速”（即电动机已打开但没有旋转），这会损坏电动机并引起事故.

使用接触器自锁控制电路可以避免电动机的欠压运行.

这是因为当线路电压下降到某个值（通常是指低于额定电压的85％）时，接触器线圈两端的电压也会下降到该值.

结果，接触器线圈的磁通量减弱，并且产生的电磁吸引力减小.

当电磁引力减小到小于反作用力弹簧的拉力时，动铁芯被迫释放，驱动主触头，同时自锁触头断开，主电路并自动切断控制电路，停电时电动机停止. 达到了欠压保护的目的.

4. 压力损失（或零压力）保护

电压损失保护意味着在电动机正常运行中，由于某种原因突然断电时，它可以自动切断电动机的电源.

确保重新通电时电机无法自行启动.

在实际生产中，压力损失保护是必要的.

例如: 当机床（如车床）在运行时，由于其他原因: 电气设备故障导致突然断电，电机被迫停止.

同时，机床的运动部件也停止运动，并且切削的刀刃被粘在工件表面上.

如果操作员没有及时切断电动机的电源而忘记收回工具，则当故障恢复并且可能会断电时，电动机和机床将开始自行运行. 可能会导致工件报废或人身伤害.

使用接触器自锁控制电路. 由于断电时接触器的自锁触点和主触点已断开，因此控制电路和主电路均无法连接.

因此，恢复供电后，电动机将无法自行启动和运行，从而确保人员和设备的安全.

答案如下:

1. 首先使用火线连接停止按钮NC1的端子，然后NC2端子的一根电线连接至常开按钮NO3端子，NO4端子，然后另一根电线直接连接至接触器线圈A2的接线柱.

2. 然后，在停止按钮NC2端子上，将电线连接到接触器常开辅助触点13端子，最后在接触器常开辅助触点14端子上，将电线连接到接触器线圈. 端子A2实现了自锁互锁的功能.

3. 最后，将中性线连接到热继电器的常闭NC95端子上. 来自NC96端子的导线连接到接触器线圈端子A1.

数据扩展

接触器分为交流接触器（交流电压）和直流接触器（直流电压）. 它用于电力，配电和电力应用.

广义上的接触器是指使用流过线圈的电流以工业功率产生磁场以闭合触点以控制负载的电器.

AC接触器通常采用三种灭弧方法: 双断裂电弧灭，纵向接缝灭和网格灭.

它用于消除在打开和闭合过程中动触头和静触头产生的电弧.

容量大于10A的接触器带有灭弧装置.

AC接触器还具有辅助部件，例如反作用弹簧，缓冲弹簧，接触压力弹簧，传动机构，基座和端子.

参考接触者百度百科

简单自锁电路图的物理图如下所示:

工作原理:

开始.

电动机启动时，打开电源开关QS以打开整个控制电路的电源.

按下启动按钮时，其常开点闭合，通电时接触器线圈KM可以通电，两端的常开辅助辅助线圈同时闭合.

主电路中的主触点闭合，因此电机连接到三相交流电源以开始旋转.

在次级电路中按下按钮后，电力将发送到KM线圈. KM辅助触点打开后，KM线圈也被供电，形成两个电源.

松开启动按钮后，尽管已断开所有连接，但KM线圈仍通过其自身的辅助接触路径继续为线圈供电，以确保电动机继续运行.

常见故障

1. 机械故障或上述组件本身故障.

例如，交流接触器弹簧卡住或运动不良，导致误解了线圈断电.

自锁触点生锈，接触不良.

判断方法万用表电阻档或蜂鸣器档一一测量.

解决方案更换电路组件.

2. 电源是否稳定，电压是否正常.

判断方法: 将万用表设置在电压范围内，并与交流接触器线圈并联或直接连接，观察电压是否正常.

当然，您也可以直接测量控制电路电源两端的电压是否稳定和正常.

解决方法更换电源或排除电源故障.

3. 电线故障.

常见电线故障:

（1）交流接触器的接触点接触不良或生锈和氧化.

（2）电路的接线松动，似乎已断开，似乎已断开.

（3）将接线螺钉的末端压在电线外皮上. 接线似乎牢固，但这是虚拟连接. 这也是最常见的电路故障.

（4）如果有热继电器，请检查热保护继电器的电流以查看电流是否太低.

万用表测量热继电器的常闭触点和常开触点，以确定热继电器是好是坏，以及是否有故障.

参考: 百度百科-自锁控件

接触器辅助常开触点与启动按钮并联. 并联组合串联在停止按钮和接触器线圈之间.

扩展信息:

1. 机械自锁接触器是一种机械自锁接触器，具有省电，消除工频噪声的功能.

2. 机械自锁接触器是机械自锁交流接触器.

本实用新型提供一种简单的机械结构，以达到节省功率，消除工频噪声的目的.

3. 自锁是指由于摩擦而导致机器无法在驱动力的作用下沿给定方向移动的现象.

接触器自锁接线技巧:

接触器辅助常开触点与启动按钮并联. 并联组合串联在停止按钮和接触器线圈之间.

接触器分为交流接触器（交流电压）和直流接触器（直流电压）. 它用于电力，配电和电力应用.

广义上的接触器是指使用流过线圈的电流以工业功率产生磁场以闭合触点以控制负载的电器.

在电气工程中，由于它可以快速切断交流和直流主电路和经常与大电流控制（高达800A）连接的设备，因此它经常用作电动机的控制对象，并且可以还可用作控制装置对于工厂设备，电加热器，工作机械和各种动力装置等电气负载，接触器不仅可以接通和断开电路，而且还具有低压脱扣保护功能.

接触器具有较大的控制能力，适用于频繁操作和远距离控制. 它是自动控制系统的重要组成部分之一.

在工业电气中，接触器类型很多，工作电流范围为5A至1000A，这已被广泛使用.

接触器的工作原理是: 当接触器线圈通电时，线圈电流将产生磁场. 产生的磁场使静态铁芯产生电磁吸引力以吸引移动的铁芯，并驱动交流接触器点动作. 常闭触点打开，常开触点关闭，两个链接.

当线圈断电时，电磁吸引力消失，电枢在释放弹簧的作用下被释放，从而使触点恢复，常开触点断开，常闭触点断开. 关闭.

直流接触器的工作原理与温度开关相似.

交流接触器的接线方法:

1、3、5连接到三相电源（主电路部分）

两相，四相和六相三相电动机

A1和A2是该接触器的线圈，连接到控制电路. 通过控制该接触器的线圈（A1，A2），可以控制电路部分的电动机（小的控制量大）.

13和14表示该接触器的辅助触点，NO表示常开，即不通电时13和14断开，通电后13和14闭合.

通过自锁（与启动按钮平行）放置在控制电路上，以达到连续运行的目的.

按钮开关与接触器的常开触点（13NO，14NO）并联连接. 按下按钮打开电源. 接触器通电并被拉入. 常开触点打开，而不是按钮.

％B3％C2％BC％E1％B5％C0 /专辑/项目/ eebf313c86970fc63d6d9714.html

很简单.

您想得到什么答案？电路图？不能在这里画.

我会告诉您实际的扩展名.

主电路一目了然. 不用说，控制电路从两个保险丝开始，两个保险丝的一端是两条断相线.

另外两个头: 一个保险丝连接到km2线圈的一端，另一保险丝连接到热继电器的常闭触点的一端. 常闭触点露出后，连接至sb1的常闭触点. 分为两条路，一条连接到km2的常开触点，另一条连接到sb2的常开触点. 来自这两个常开触点的电线连接到km2线圈的另一端（与连接到保险丝的那一端不同）.

自锁电路是一种电路. 按下开关后，电路可以自动保持电源接通，直到按下其他开关打开电路为止. 在正常电路中，按下开关可使电路通电；释放开关以断开电路. 继电器自锁电路可以将开关与继电器的主触点（继电器线圈）串联. 同时，继电器的备用次级触点（常开触点）与开关并联（并连接到主触点）. 这样，当按下开关时，次级触点（常开触点）闭合，电路通电. 释放开关后，由于次级触点闭合，并且向继电器主触点的线圈供电，因此线圈依次旋转. 保持辅助触点接合. 然后可以通过将线路从继电器输出中拉出来为电路连续供电.
