格力KYSI-30B页面风机电路原理与维护

格力KYSI-30B数字显示页面风扇具有三种风速选择，包括睡眠风，自然风，普通风和风. 0.5-7.5小时定时关机选择；页面引导风选择等功能，强光数字管用于直接显示三种风速和定时时间，红，绿，黄三色发光管用于显示风型，即直观方便. 下面简要介绍其工作原理和故障修复.

首先，的工作原理

KYSI-30B数字显示页面风扇红外遥控发射器以编码集成电路BA5101为核心，如图2所示. 其12和13引脚OSC端连接到455 kHz晶体振荡器，以产生455 kHz振荡信号. 分频后，它提供定时脉冲和一个38 kHz的传输载波进行编码. ①-⑧是编码输入. 该电路仅选择④-⑧五个外部键. 该开关可以分别实现“关机”，“上风”，“定时”，“风速”和“翻页”功能. 当按下任何功能键时，将从10针O / P端子输出编码脉冲并驱动. 在放大管S9012放大后，红外发光二极管被激发发出遥控脉冲以控制各种操作. 风扇的功能.

第二，主控制电路的原理

主控制电路如图1所示. 它以电风扇控制器SD-901（以下称为IC1）为核心. 随附的表是其引脚功能的简要介绍.

使用主电源作为主控制电路电源对电容器进行降压，整流和滤波后，电源通过1N4733A稳定至-5V. 按下操作面板（或）键时，控制信号由IC1内部编码，③针DAT依次输出8位风速和定时（百位，十位和一位）串行信号. 端子，以及8位串行/和移出移位寄存器. 74HC164（以下称为Ic2）串行信号输入端子DSA和DSB，然后通过从IC1 2的CP引脚输出的脉冲信号控制IC2的cP端子，以实现8位输出信号传输. 传输每组8位数据时，相关的低电平位选择信号将在IC1的s0，S1，S2和S3输出，以确定在风速数字管上显示的风速和定时号或定时数码管；同时在IC1中，相关的L，M，H和LOVUR端子输出低电平信号，以控制相关的电动机或同步电动机工作. 风速数码管采用普通阳极数码管，小数点不使用，定时数码管采用三半普通阳极数码管，前（半），小数点不使用. 具体操作过程如下.

K3（开机和调速功能键）第一次按下K3键格力电风扇转页扇拆解，IC1的15针L端子输出低电平格力电风扇转页扇拆解，触发晶闸管MCR1导通，风扇电机进入低速运行，风速数字管显示数字1，表示风扇处于低风速状态. 第二次按下K3键时，IC1引脚16的M端子输出低电平（15引脚返回高电平），触发晶闸管MCR2导通，风扇电机进入中速运行；显示屏显示2；第三次按K3键，IC1的17针H端子输出低电平，触发晶闸管MCR3开启，风扇电机进入高速运行状态，显示3. 如果继续按K3键，则风扇将如上所述循环.

启动K1（定时键）风扇后，您可以使用K1键确定风扇的定时. 每次按K1，时间将增加半小时. 有15个周期计时选项，范围为0.5到7.5小时. 设置好时间后，数码管显示会随着时间的流逝逐渐减小，并显示剩余的工作时间. 当显示变为0: 00时，风扇停止运转. 您也可以直接将显示器设置为0: 00状态，风扇将不受时间限制，并且在关闭之前将一直处于工作状态.

打开K2（风选择键）风扇后，三色发光二极管显示红色，这是正常现象；按一次K2以显示绿色，这是自然风；再次按K2以显示，这是睡眠风，并自动计时4个小时，并且可以通过K1进行调整；如果继续按此键，风扇将根据上述工作模式循环运转. 如果与K3配合使用（例如调节自然风），则可以分别实现强自然风，中等自然风和弱自然风的功能，并可以按照各种规则进行循环.

K4（翻页选择键）风扇启动后，按此键，IC1的引脚18输出低电平，触发可控硅MCR4导通，翻页同步电机工作，翻页轮旋转以实现风向功能，再按一次此键，风扇翻页将停止/翻页周期.

K5（关机键）无论风扇处于什么工作状态，都可以通过此键关闭所有功能，但是在关闭电源时将取消设置的功能，并且在电源关闭时必须将其重置再次打开.

三，大修常见故障

1. 数码管未显示或丢失

数字显示器不显示，一般原因是: （1）数字管的公共端已焊接；（2）连接到公共端的晶体管S9012损坏或焊接；（3）晶体管发射极电阻（5.7k）为假. 焊接，（4）数码管损坏.

风速数字管的丢失显示通常是由数字管相关端点的虚拟焊接引起的. 如果一定时间和风速数码管不同时点亮，通常是由于IC2 74HC164相关端点的焊接引起的.

2. 开机后无法启动

打开电源后，无法开始正确的按键操作. 除按键故障外，还应检查脚的正极的V1端子和14针负极电源的VS端子之间是否有+ 5V电压. 原因是: （1）保险丝已烧坏；（2）两个56Ω/ 1w电阻已烧坏或焊接；（3）1.5uF / 400V电容器坏了；（4）其他相关组件电源已焊接或损坏.

如果IC1的正负电源正常，则通常会焊接晶体或损坏晶体，并且可能损坏IC1.

关闭计算机风扇后，所有功能将被锁定，并且整个电路仍处于工作状态. 当停电或突然打来电话时，由于电网电压的大波动会损坏相关组件，因此在不使用时，请从插座上拔下电源线.

3. 风扇启动不好

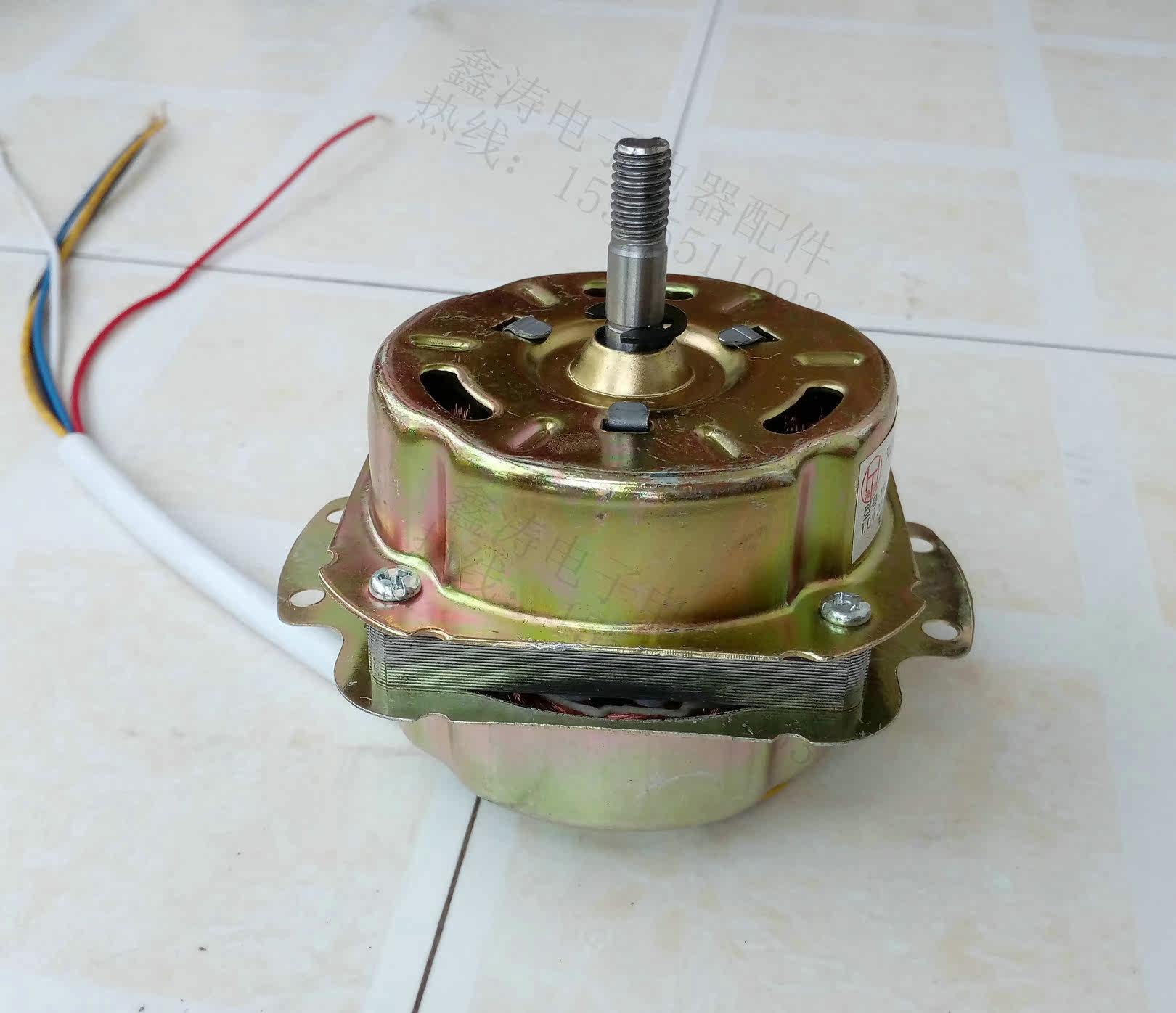

打开电源后，刀片不旋转. 通常，这是由电动机启动电容器（1.2uF / 400V）的软击穿引起的，但是电源线被切断或内部引线被焊接，这也可能导致这种情况. 故障.

打开电源后，必须先用手转动刀片，然后再朝着肘杆的方向旋转刀片. 可能是启动电容器的容量减小或断开，而电动机的次级绕组断开了.

4. 已禁用

遥控功能被禁用. 首先检查. （1）电池可能无效或接触不良. （2）如果未损坏，则发射管和电路板已焊接或损坏. 通常，主电路板上的红外接收头被焊接. 接收头可以更换或打开进行检查.
