在实际应用中，自锁和互锁是接触器和按钮的常见接线方法. 这些应该从接触器和按钮的工作特性开始:

接触器的工作特性是: 当线圈不通电时，常开触点断开，常闭触点闭合；线圈通电后，常开触点闭合，常闭触点断开.

的工作功能

按钮是在按下开始按钮后关闭，并在释放手时立即断开连接；按下停止按钮后便会打开自锁与互锁有什么区别，放开手会立即关闭.

自锁

当我们使用单个按钮控制电路时，就会出现问题-按下启动按钮时电路会打开和关闭，放开后立即切断电源

这样，电路无法连续通电，这不能满足我们对电路的需求. 怎么做？方法是增加一个接触器: 接触器的线圈与按钮串联连接，常开触点与按钮并联连接.

通过这种方式，当按下按钮时，接触器线圈通电，并且常开触点闭合. 释放按钮后，尽管按钮已关闭，但常开触点仍处于打开状态. 这样电路可以连续供电-这是自锁的.

自锁是为了确保电路的正常运行，并与按钮配合以控制电路的开/关.

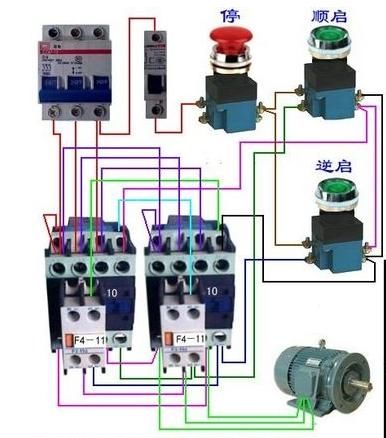

联锁

如果有两个电路，我们要求两个电路不能同时通电. 这时，我们需要使用两个接触器. 首先连接自锁，以确保每条线路都能正常控制开和关.

然后，每个电路的常闭接触器连接到另一个电路，并与按钮串联连接-电路A的接触器的常闭接触器连接到电路B

以这种方式，当电路A工作时自锁与互锁有什么区别，接触器KM1的常闭触点断开. 即使按下电路B的启动按钮，电路B也无法启动-这是互锁.

互锁是为了确保电路功耗的安全性.
