断电延时继电器如何工作？

让我们看一下下面的图片:

注意: 顶部的第一行是继电器延迟电压时序图，并且第二行是继电器延迟时间的接触时序图.

我们看到，当线圈电压具有上升沿时，启动延迟. 如果线圈电压保持的时间超过延迟时间t，则触点会移动；当线圈电压恢复时，触点也同时返回.

注意: 对于具有上电延迟的时间继电器，如果线圈电压脉冲的时间小于延迟时间t，则触点将不会移动.

第三行是断电延迟时间内继电器线圈电压的时序图，第四行是断电延迟时间内继电器继电器的接触动作的时序图.

我们看到，当线圈电压上升时，触点移动. 当线圈电压下降时延时通电继电器，断电延迟时间继电器进入延迟状态. 当时间长于延迟时间t时，触点返回.

注意: 对于线圈电压，只要出现上升沿，触点就会移动.

让我们看一个例子:

此示例是低压配电的输入断路器和母线断路器之间的备用自动投掷操作.

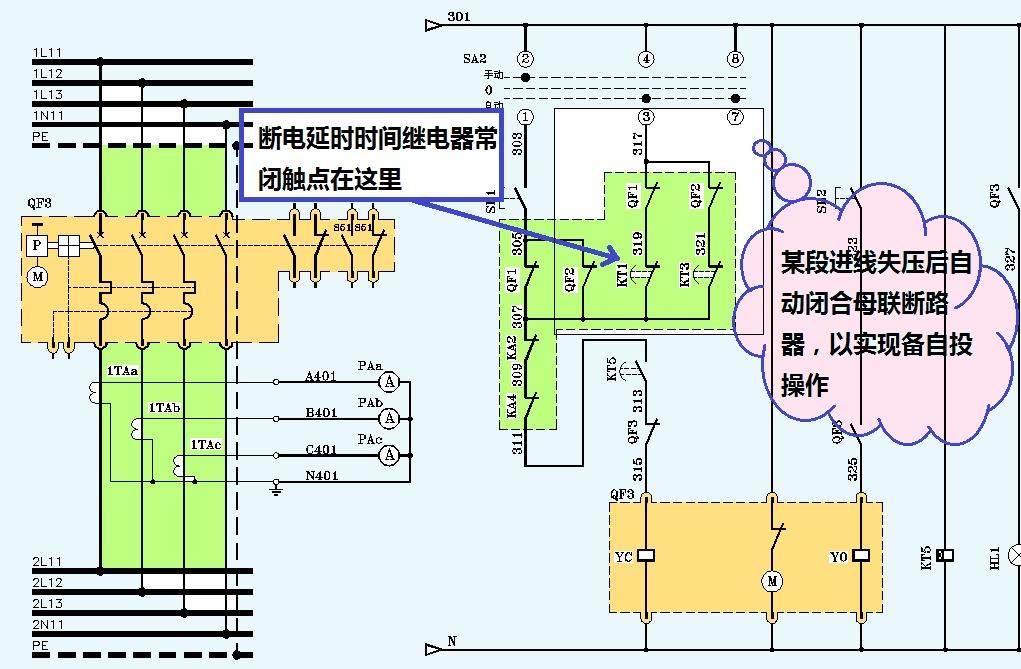

下图是一级断路器的控制原理图:

低压继电器和断电延迟时间继电器出现在图中.

在正常情况下，低压继电器的触点闭合，并且在断电延迟时间内，继电器的线圈断电. 用于控制母线断路器的常闭触点也已打开.

当线路断电时，低压继电器的触点恢复打开状态，并且继电器线圈在断电延迟时间后失去电压并进入延迟状态. 延时结束后，其常闭触点恢复，母线断路器闭合延时通电继电器，完成自动闭合.

对于初学者，请特别注意低压继电器和掉电延迟时间继电器，它们的接触状态和线圈电压完全相反.

注意时间继电器触点符号的作用方向: 所有时间继电器触点符号的作用方向是圆弧指向圆心！
