24V直流继电器工作原理

继电器工作原理大同小异，都是控制接触点的开与关的。 继电器是一种电控制元件，是当输入量的差异超过规定要求时，在电器输出电路中让被控量出现预定的阶跃变化的一种电器。它带有控制系统和被控制系统之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

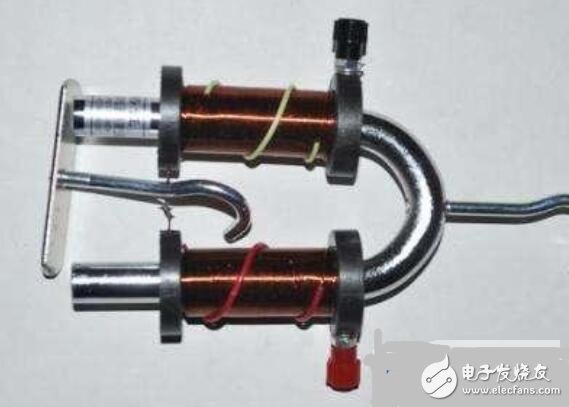

24伏直流蜂鸣器由导线、铁芯和几组常开、常闭触电组成。当二极管线圈接通额定功率的直流电时，线圈形成磁场，吸引铁芯动作，与铁芯相连的常开触点闭合，同时，常闭触点断开。

当二极管线圈短路时，线圈失去磁场，被吸引的铁芯在弹簧的作用下回复原位，与铁芯相连的常开触点断开，同时，常闭触点闭合。

通过此图能够非常清晰看懂其工作原理，24伏直流继电器弱点控制部分应该确保传感器线圈电流24V，继电器才可以稳定工作。至于强电部分就是您希望控制的负载（如图中的灯泡）。继电器接触系统的触头组是有很多类别的，图示显示的是一组触点的状况，首先你必须分清楚自己手中继电器的触点组，还有那端是常开触点（线圈未通电时候触点断开的）和常闭触点（线圈给工作电流才断开，元则电器），然后就是通过通常的简单的电路接线了，来超过你的目的。

24伏直流蜂鸣器就是通过控制绕组，断电24v固态继电器工作原理，实现触点的接通与断开，从而超过对设备的逻辑控制。

dc24v继电器的工作原理

24VDC继电器，就是该二极管线圈工作电流是直流24V，该传感器触点有一路输入、两路输出，输出一常开、一常闭，输入、输出触点最高允许借助的功率为AC250V、电流为8A。继电器静止状态时，常开点OFF、常闭点ON，给线圈两端施加直流24V，则传感器吸合，常开点ON、常闭点OFF。

继电器就是利用电磁铁的机理，通电后形成电磁场，会对铁件有吸力，通过这个吸力来控制铁件触点开关的通断，可以说它是一个电磁铁可控开关。

至于DC24V继电器，只是代表它的导线额定工作电流是直流24伏，当导线通过直流24伏直流电，线圈会产生电场，可以断电触点（常开变成常闭，或者常闭变成常开），当断电的之后，触点会传递复位，也就是常开跟常闭恢复原先的状况。所以这类机械式的传感器由固定铁芯、动铁芯、动触头、静触点、弹簧、线圈、接线插头跟外壳来组成。

这种机械式的熔断器，线圈就是控制回路，而触点是主回路，也是被控制回路，两个回路是完全隔离的24v固态继电器工作原理，比较成熟。

现在还有一种固态继电器，是使用一些可控硅和场管来做触点开关的，当然就不需要使用线圈之类的装置了，它是借助晶体管控制电路来推动的，但是通常是非隔离的，所以使用范围会窄小一点，但是由于无触点，所以可靠性会高这些。
