艾美特A314AR电风扇修复记（附电路图，电路板照片等资料）

多年前购买的一台艾美特A314AR电风扇，前期出现失灵，只能遥控断电，不能开机，且各档温度变慢。最近速度更加更慢了，下决心要修理一下。

拆开机壳，将控制电路板拍照，整理出电路图，测量控制板上的两个交流电容器艾美特电风扇拆卸图解，均容量变小。一个1uf的升压电容器变为0.26uf，使得IC芯片的工作电压仅2.6V左右，一个0.1uf的安规电容也只有0.04uf的容量。于是网上购入了几只电容器，到手更换后，发现其实芯片的工作电压升至近5V，已经能正常遥控，风扇温度一直很慢。估计电动机内也有裂相电容器有问题，于是关掉风扇电机的盖子，果然一个1uf的裂相电容赫然在目，测量功率，仅0.16uf。幸亏购买电容器时，多买有备用的，更换上新的电容器后，风扇电压恢复正常。

不解为什么很多（交流）电容器的容量会明显提高，记忆中，普通的电容器不会像电解电容器那样因电解液干枯所致容量增加的，什么鬼？

暂时不理解风量可控硅控制电路中，为什么输出的电流波形仍然为占空比（用ET301示波表，5mS档测量的），只是电压值降低了艾美特电风扇拆卸图解，譬如最低速档输出功率为160V，中速档输出电压为190V。

最后贴上我整理的资料供各位参考。

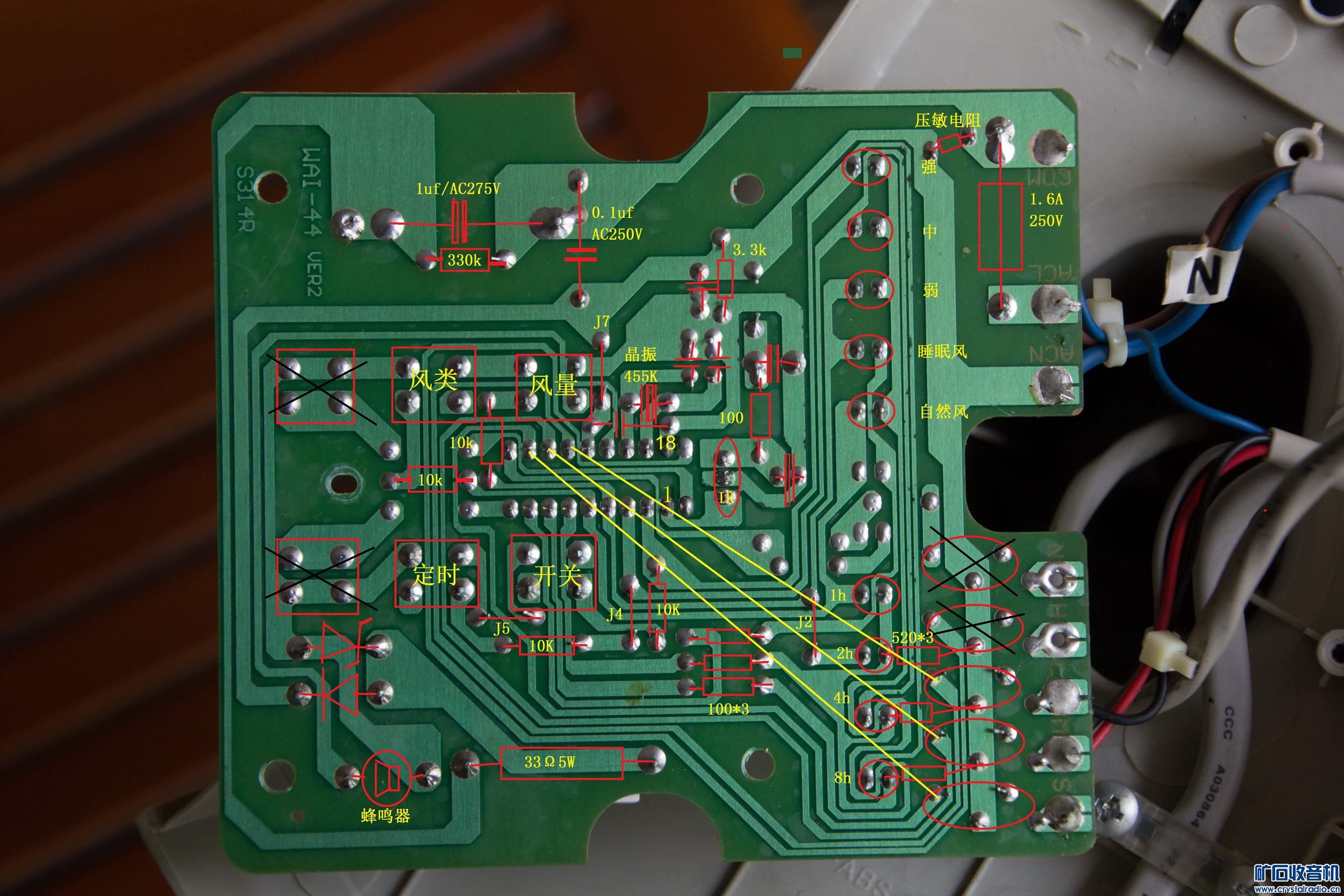

控制板正面

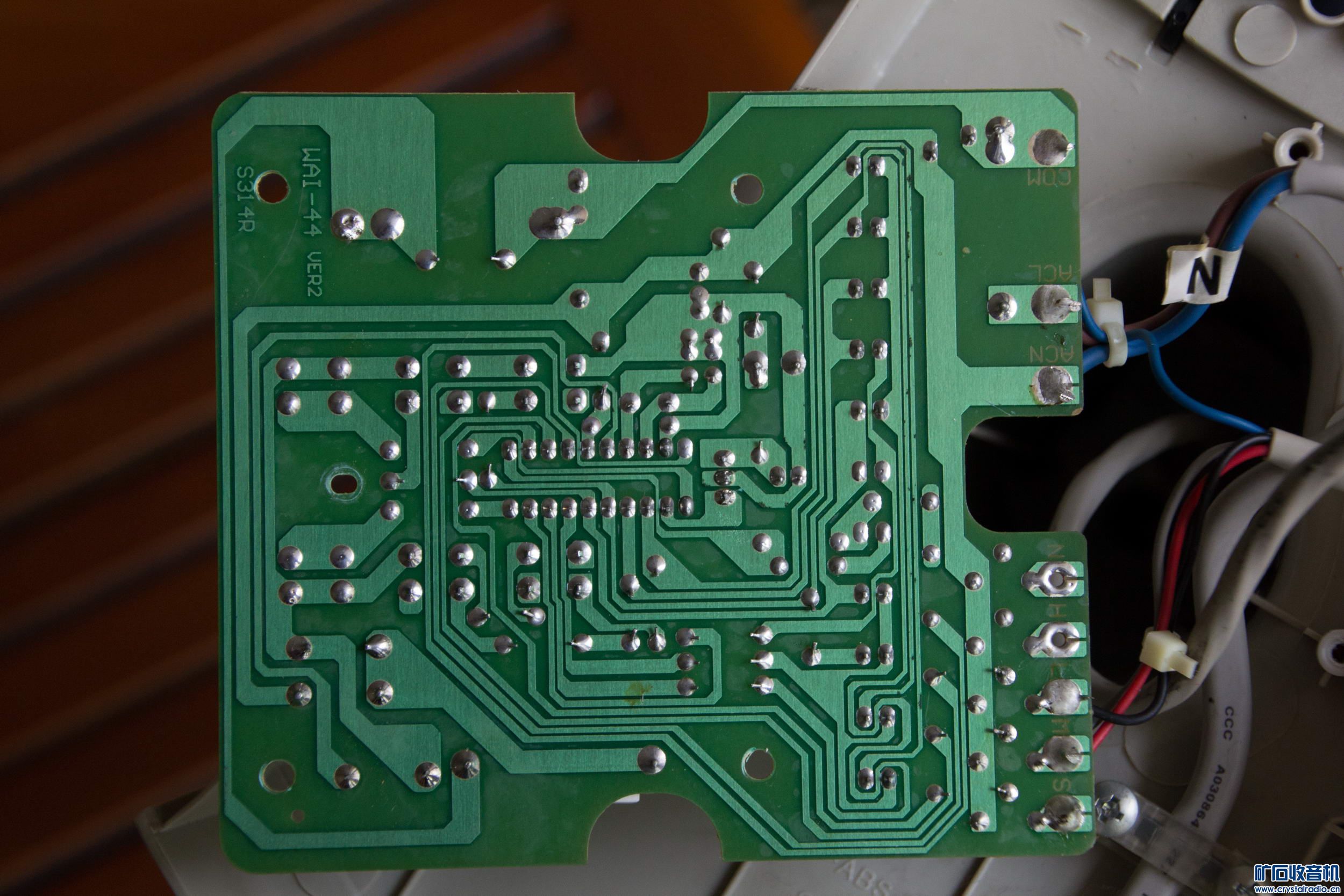

控制板背面

控制板背面-2

根据实物整理出来的电路图
