什么是机电互锁？自锁？电气自锁互锁原理图详解

电气互锁

电气控制中互锁主要是为确保电源安全运行而增设的。它主要是由两电电路相互控制而产生互锁的。它实现的方式主要有三个，一个是机电互锁。二是机器互锁，三是机电机械联动互锁。

▲互锁

电气互锁：将这两个继电器的常闭触电接入另一个继电器的电压控制回路里。这样，一个继电器得电动作，另一个继电器绕组上就不应该产生闭合回路。但也可以用机械联杆实现这一姿势。三是机电机械联动互锁。如高压柜内的仃电，不切断电源，隔离电源就拉不开，上述都拉不开就合不上接地刀闸，拉不接地开刀闸，就打不开高压柜门，就不能进行电源的检测等到工作。电气互锁就是通过单片机、接触器的触头实现互锁，比如电动机正转时，正转接触器的触头断开反转按钮和反转接触器的机电通路。机械互锁就是通过机器零件实现互锁，比如两个开关不能同时合上，可以通过机器杠杆，使得一个开关合上时，另一个开关被机器卡住无法合上。电气互锁比较容易实现、灵活简单，互锁的两个装置可在不同位置安装，但可靠性较差。机械互锁可靠性高，但比较繁杂，有时甚至无法实现。通常互锁的两个装置要在近邻位置安装。

常用开关恢复供电后可以自动切换到常见开关（当然也可以不切换），电气实现那种系统称为电气互锁，也可以叫电气联锁的。有太多地方需要电池的正转和反转运行，比如大门的开启和关闭就是电动机的下转和反转控制的，电机的正转和反转是靠对电路的合闸进行倒相实现的，正转运行的时候，反转投入运行都会产生相间的短路，烧坏电气设备，这了防止那种现象的发生，在正转的时候将交流接触器的辅助常闭触头串连在电池反转的控制回路中，将反转交流接触器的辅助触头串连在电池下转的控制回路里面，当电池正转的时候用交流接触器的吸合辅助触头断开反转电机的控制回路，使反转无法投入运行。

反转工作的时候用交流接触器的吸合辅助触头断开电池正转的控制回路，使正转的操作不起作用。

电路分为主电路也就叫一次电路（电源的布线）和控制元件也就叫二次电路，二次电路是控制一次主电源的。

交流接触器是一种控制电路，里面有一个控制电压，可以是AC220V电压也可以是AC380V电压什么是自锁和互锁，通电后可以使之闭合，接通一次主电路，使电池工作。控制电压的的通断的支线为控制控制站点。

电气电路在不通电的时候，闭合的触头称为动断常闭触头，断开的触头称为动合常开触头。主电流的触头可以通过巨大的回路，根据电池的形状选择不同大小的交流接触器，辅助触头是接在控制回路里面的，所以电压受限在5A。

自锁电气控制元件

接触器的特性——接触器一般有6个接线柱，其中3个是常开触头，2个是吸合触头，1个是电压。当电压通电时，所有常开触头闭合，所有常闭触头断开。

为了更方便理解，请先看电路图：

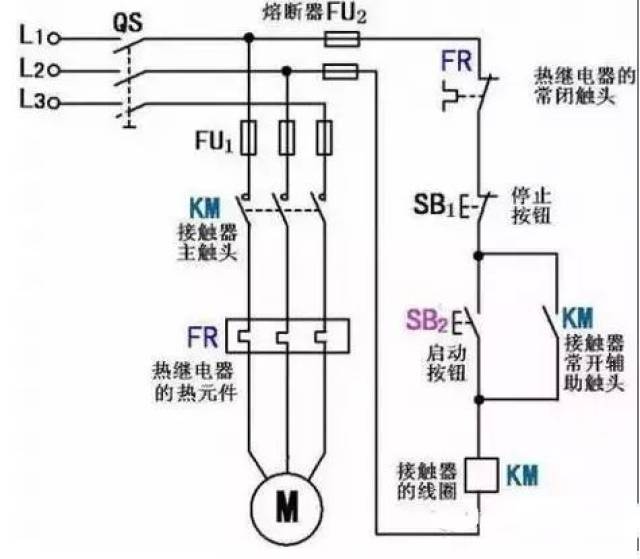

▲自锁

该图中，左侧为主回路，右侧为二次回路（为了方便看清，我们把主回路和二次回路连接处省略了）。此时我们只看二次回路，SB2为常开页面，下方KM为接触器线圈，上方KM为接触器常开触头。

若没有接触器的参与，即没有图中一切标有KM的地方，则SB2按下时电流通电，松开则断电（常开页面特点，启动界面都使用常开页面）。因此我们接入了接触器线圈，并且把常开触头和SB2并联。由此就形成了按下SB2时电压瞬间通电从而闭合常开触头，以确保夹住SB2时电流同样有电的作用。

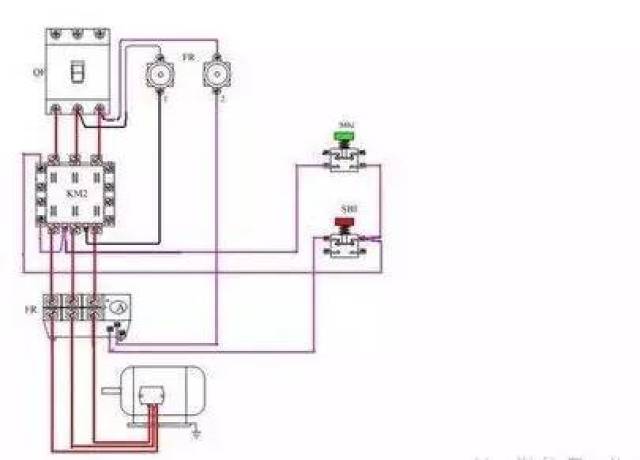

最常用电源-自锁电路

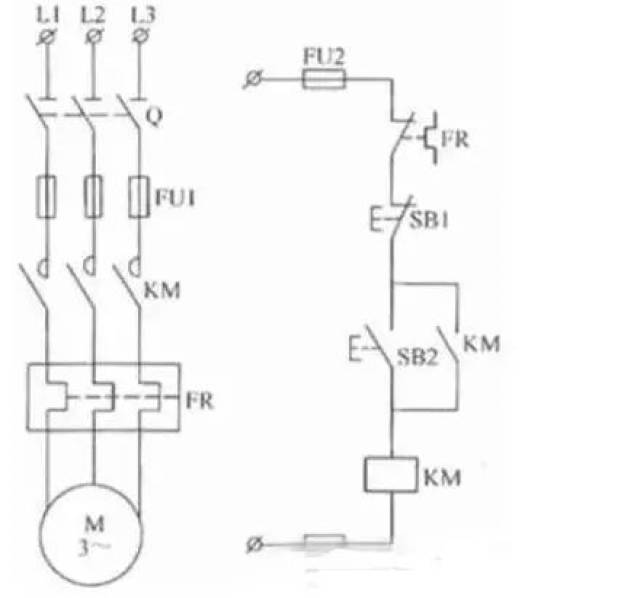

▲最常用电源-自锁电路

工作原理

1

启动

电机启动时，合上电源开关QS,接通整个控制元件电压。

按下启动界面SB2,其常开点闭合，接触器线圈KM得电可吸合，并接在SB2两端的辅助常开同样闭合，

主回路中：主触点闭合使电动机接入三相交流电源启动旋转。

二次回路中:SB2按下后把电送到KM线圈，KM辅助触头接通后也为KM线圈供电，这样就产生了两路供电。

松开SB2启动界面时，虽然SB2一路早已切断，但KM线圈仍通过本身的辅助触头这一通路保持给电容通电，从而保证电池继续运转。

这种借助接触器自身常开辅助触头而使其电压保持通电的方法，称为接触器自锁，也叫电气自锁。这对起自锁作用的辅助常开触头称为自锁触头，这段电压称为自锁电路。

2

停止

要使电池停止工作，可按下SB1按钮，接触器KM线圈失电释放什么是自锁和互锁，KM主触点和辅助触点均断开，切断电动机主回路与控制回路电源，电动停止工作。

当按住SB1按钮后，SB1常闭触点在复位弹簧的作用下又闭合，虽又恢复到原来的吸合状态，但原来的KM自锁触头已经随着KM线圈断电而切断，接触器已不能再借助自锁触头通电了。

3

电路保护环节

熔断器FU1、FU2分别为主电路 、控制元件的短路保护。热熔断器FR作为电动机的长期过载保护。
