为厨房电器增加触摸功能

占据对科技与人才双全的优势环境，深物联与蜂群产服集团的定位就是成为物联网产业创新生态的构建者和赋能者，本着成就产业、成就自我的初心，以打通物联网技术到市场应用最后一公里的枢纽为核心目标，紧贴产业一线，服务好企业，服务好政府，也服务好产业园区。如今,家电企业都争着往互联网"台风口"跑. 3月17日,美的和阿里巴巴在杭州举行战略合作发布会,运用阿里云技术的美的物联网智能空调正式亮相.同一天,海尔在上海发布了全球首个智慧生活操作系统,海尔称通过该系统,用户只需12秒就可实现与所有智能家居终端的互联互通. 3月16日,小天鹅第三代智能洗衣出炉,该产品精准投放洗衣剂的误差为行业最低值. 有行业人士感叹,现在说到家电业必谈智能化,大家都期望&quo。随后，我们来到空调经销商——旺发家电电脑商行，只见该店摆设杂乱，基本以维修电脑电器为主，除了角落摆放着一台尚未拆封的“东方松下”全自动洗衣机外，几乎没有新家电销售。

在电器中使用电容式触摸技术

电容式触摸技术主要适用于触摸按钮、滑动条和滚轮，作为机械按钮和旋钮的换代产品，广泛应用于各种白色家电。除了降低系统成本外，电容式触摸技术还能够提高可靠性，因为随着时间的推移，机械按钮或旋钮更容易损坏，还会粘上厨房和洗衣间里常见的水、油脂。然而触摸传感器表面覆盖玻璃或塑料，清洁起来很容易，同时支持各种时尚的设计。（见图1）

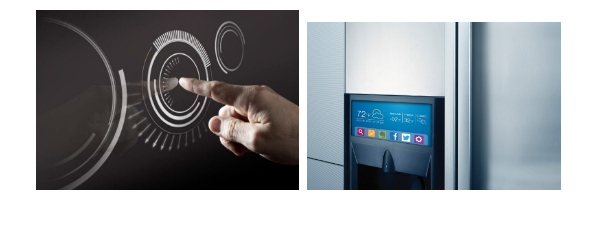

图1：触摸屏按钮和滑动条 (a)已在电器上广泛应用；可连接至互联网的带有大显示屏的冰箱 (b)则可使用触摸屏技术提供整洁而极具吸引力的外观。

触摸按钮和滑动条的这些共同优势适用于电容式触摸HMI触摸屏，使用户能够与电器以及互联网进行通信。此外怎样做好厨房电器分销，与互联网相连的物联网家电为电器制造商带来了关键优势，包括：

1. 远程维护

2. 供应商通过数据挖掘来了解用户的模式

3. 功耗管理——同步高电流电器以避免电源线出现尖峰

4. 针对远程缺陷修复和产品改进的固件更新

同时，物联网连接为用户带来了诸多优势，有助于制造商推广和销售支持触摸屏的家电，包括：

1. 某些产品的烹饪说明、菜谱和最佳做法下载

2. 洗衣粉及用量、设定洗衣机（甚至可根据洗衣粉或洗衣液的类型设定）和处理故障

3. 为添加新功能和提高性能而进行的固件更新

4. 天气、新闻和股票更新

不过，要想为供应商和用户提供上述优势，必须解决一些设计问题。

解决白色家电应用问题

与现代智能手机和汽车类似（但重要程度不同），触摸屏HMI在白色家电应用中最常见的三个问题是抗噪性、防潮性以及在用户戴手套时识别触摸命令。触摸屏控制器或IC以何种质量解决这些问题因器件而异。

在抗噪性方面，我们的专利技术可帮助控制器提高抵抗电源线噪声的能力。这对于美国以外因未接地或接地不良而导致电源线噪声极其严重的地区来说尤为重要。噪声通过电源线传导到电源，然后传输到触摸控制器IC。

触摸控制器是一种极其敏感的元件，可测量纳库伦级的电荷。只需用手指轻轻触碰触摸屏，就能从屏幕上带走少量电荷，对此需要进行一致的正确解读。噪声会向传感器注入大量电荷，扰乱控制器，尤其是没有足够抗噪能力的控制器。

触摸事件到达uicontrol对象（由响应链者派遣）后，在uiresponder的方法中(如:touchbegin：withevent)中，uicontrol将标准的触摸事件转换为特殊的控件事件，简单的理解就是，uicontrol把复杂的触摸事件封装成了简单的易于使用的控件事件。9．不得在小区内任何部分存放武器、、烟花、危险及易燃物品、存放触犯或可能触犯任何法规或对其他业主及使用者构成损害、滋扰或危险的物品。该方法是将一个几微法的电容的两个引脚接上两条线，一条接地，另一条接被检查放大器的输入端，再用耳朵听，当电容接到某一级后，噪声减小，噪声大的元件就在被短路点的前一级。

为了解决噪声问题，控制器将滤除共模噪声，并通过跳频方案避免噪声问题。该专利方法利用自电容触摸以及互电容触摸扫描，并涉及差分触摸传感。IC不是将每条传感线路视为其自身的独立元素，而是测量传感线路对之间的差值；这样就消除了两条线路共有的噪声。如果显示屏的相似区域出现相同的噪声，则该噪声将被消除，仅保留有效信号。这种差分触摸传感提供了非常有效的噪声消除/抑制能力。

在电器内部，洗衣机电机、冰箱压缩机以及电磁炉上的燃烧器辐射的噪声处于噪声消除频带范围内，这样便可为这些电器上的触摸屏提供可靠、稳健的性能。因此，这可避免误触摸事件。然而，还有一点也同样重要：检测合法触摸并向主控制器报告以避免因噪声而错过触摸事件，否则会出现用户预计会发生某事件但实际未发生的情况。

由于水和其他液体在厨房和洗衣间中十分常见，因此需要防潮功能。例如，当炉子上锅里的液体因沸腾而飞溅到触摸屏上时，不应发生误触摸事件。不过，雾或液滴也可

解决方案：可能是受潮的原因，导致屏线漏电，拆机检测屏电路是否通畅，用屏线路连接逻辑板，用手触摸逻辑板上的芯片，看看图像是否发生变化。15a470014 混合动力汽车动力系统预测控制技术研究 15a470015 链式多电平隔离型储能逆变器技术应用研究 15a480004 光伏发电系统光电转换效率提升关键技术研究 15a510008 基于回声状态网络的电力线信道估计方法研究 15a510024 基于尺度不变特征转换理论的人脸识别技术及系统研究 15a510025 基于深度学习的视频车辆检测技术研究 15a510026 微流控芯片中基于石墨烯场效应管基因检测技术的研究 15a520001 基于惯性传感的井下人员高精度定位关键技术研究 15a520016 基于unity3d的三维数字展馆系统研究 15a520017 多分类器系统中的集成差异性研究 15a520018 基于可编程gpu的数字矿山实时体绘制的研究 15a520070 多模态医学图像融合的向量特征分解方法研究 15a520071 云架构下的高校优质教育资源共享模式研究 15a520072 基于血液细胞图像处理的畸形自动诊断系统 15a520073 大数据下的相似检测技术研究 15a520074 基于android移动终端的课堂助教系统 15a520075 基于多源数据同化的豫西北干旱灾害预警与预报。总 裁版搭载后舱电器中控屏（触摸控制电器、影音设备的开关与调节），豪华大尺寸，多个控制页面实现车内电器近20项开关调节功能，触摸灵敏。

如果屏幕上有薄雾或小液滴，则应支持多点触摸操作。电器应用通常支持两点触摸，但电器设计人员可通过大型显示屏提供十点或十点以上触摸的支持，以便多个用户可

以同时触摸。如果用户触摸屏幕时水汇集到一起或者较大的水滴落在水平屏幕上，则应该抑制由水引起的误触摸并且支持正常的单指操作。设计人员应该避免使用盐水等高导电性液体甚至漂白剂等清洁溶液引起的误触摸事件。图2简要介绍了显示面板背后的情况。

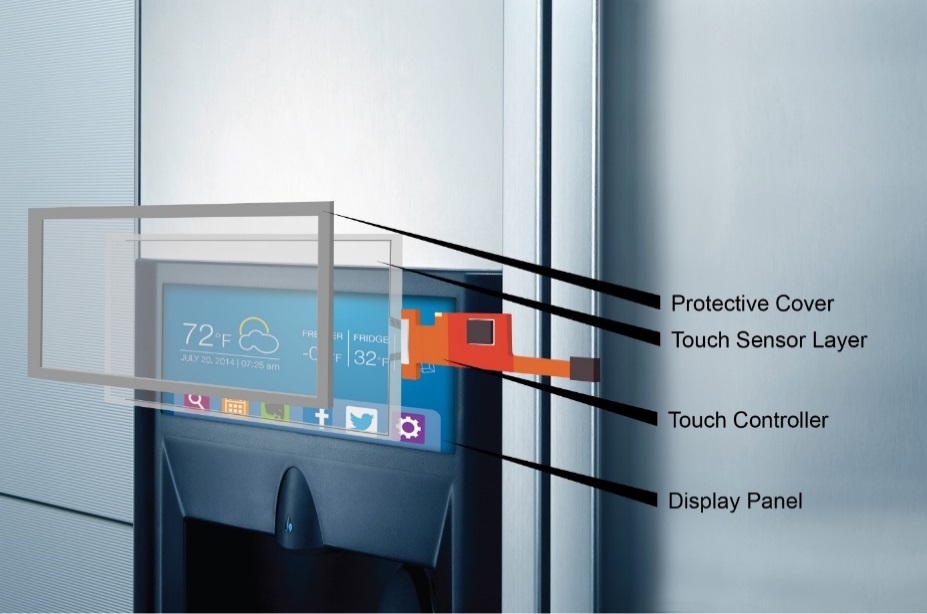

图2

图2触摸屏后面的触摸IC中有一系列驱动电极、接收电极以及相应电路，能够准确可靠地检测用户触摸。

触摸屏HMI技术的另一个优势是支持戴手套操作。在厨房里，通常会戴上或薄或厚的手套。在目前交付的电器中怎样做好厨房电器分销，有几种功能未被用于触摸屏IC，这些功能本可为最终用户提供重要价值，但却经常被忽视且不被采用。

在开发过程中打开和调整后，控制器中可选的支持戴手套操作功能可针对厨房里常用的手套（约1.5 mm厚）提供多点触摸（最多10点触摸）。如果用户戴手套站在厨房水槽旁时需要与冰箱或炉子触摸屏连接，就可能会用到手套支持功能。

神笔虚拟触控专利技术也是不得不说的一大亮点，利用一个触控器就可以实现对投影画面精确的点对点隔空操控，轻松实现对屏幕的拖拽、划屏、点击等操作，打破了传统交互操作的杂乱慢，给予用户全新的类平板快捷操控体验。语音交互确实便捷了电视操作，但传统语音交互需要通过手动操作进行,按住摇控器发送语音指令或者依托智能手机传输指令是比较常见的操作方式,但这种操作在便捷性上仍有一定局限性。你好，应该是交互智能平板是集触摸屏+显示器+电脑主机一体的超薄触摸一体机电脑，液晶触摸一体机可能只是触摸屏+液晶显示器的触摸显示器，希望可以帮到你。

在这些应用中，使用较大按钮时，用户界面往往也更加简单，在设计电器的触摸屏时也应考虑支持手套。

选择合适的触摸控制器/传感器/屏幕

对于厨房电器和洗衣间电器，将根据电器的尺寸使用各种屏幕尺寸。例如，咖啡机显示屏为3英寸，微波炉、炉灶和洗衣机的显示屏为5英寸，冰箱和冰柜的显示屏则可达到22英寸或更大。

在电器供应链中，芯片供应商与传感器供应商合作提供芯片和传感器设计。他们共同完成系统集成：通常，模块/显示屏制造商会集成包括触摸传感器和触摸接口的系统，然后将其提供给电器制造商（见图3）。这个例子说明了当今的半导体供应商如何在提供芯片之余，另外提供调整和完善系统的服务，使芯片在整个供应链中更加易用。

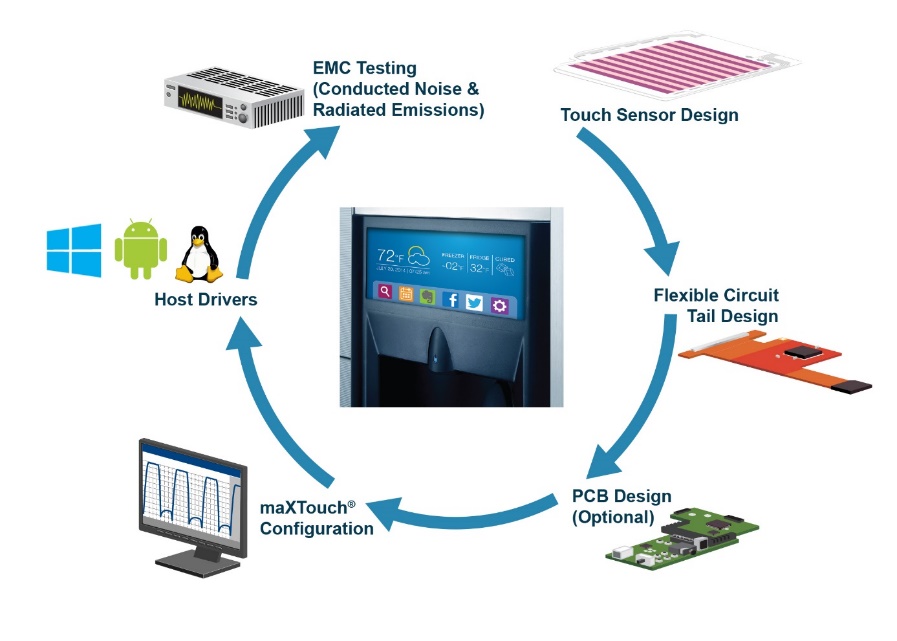

图3

图3.除了触摸IC外，触摸IC提供商还额外执行许，以将触摸屏成功推向市场。

此外，系统开发人员还面临巨大压力，要缩短开发时间，众多现有开发模型难以应对，因而需要各类定制型硬件和固件设计，以便在尺寸、重量和功率三重限制下提升性能水平。公司主营：液晶拼接屏|三星液晶拼接屏|三星did液晶拼接屏|42寸46寸47寸49寸55寸60寸液晶拼接屏|液晶电视墙|超窄边液晶拼接屏|大屏拼接|三星液晶拼接屏厂家|液晶拼接屏大屏幕|液晶拼接屏尺寸|液晶监视器|液晶|触摸一体机。而今天，我们评测的手机是国内知名品牌小辣椒7，同样搭载了三星spueramoled屏，并摒弃了传统的屏幕架构设计，将触摸感应层直接做在显示层上，在大幅降低屏幕厚度的同时将屏幕透光度提升到极致，带给您极佳的阳光下显示效果的同时操控更灵敏。

典型屏幕尺寸

器件

触摸传感器节点数 （最大值）

封装

接口

HID（Windows）

被动式手写笔

1”–4”

MXT144U

144（12X × 12Y）

QFN38和WLCSP36

I2C

否

否

3”–7”

MXT336U

336（14X × 24Y）

QFN56

是

5”–10”

MXT640U

640（32X × 20Y）

UFBGA88

是

8”–12”

MXT1066T2

1,066 （41X × 26Y）

UFBGA144和UFBGA117

10”–16”

MXT1664T3

1,664（32X × 52Y）

UFBGA162和UFBGA136

I2C和USB

13”–24”

MXT2952T2

2,911（41X × 71Y）

UFBGA162

表1. 除屏幕尺寸外，其他参数也可能会影响所选控制器的选择，尤其是屏幕尺寸重叠时。

最后一个考虑因素是电磁兼容性（EMC）。显然，设计必须支持EMC。随后，必须通过测试验证设计是否达到了理想的传导发射和辐射发射结果。

触摸设计的各个方面

为了尽早了解并提高对触摸屏功能的认识，为电器触摸屏系列中的每个控制器提供指定的评估工具包。该工具包中包括一个带触摸屏控制器的印刷电路板（PCB）、一个无源柔性印刷电路（FPC）的尾部，此尾部可将触摸IC连接到玻璃/塑料透镜上的触摸传感器。该工具包通过USB连接到主机PC，包括所有必需的电缆、软件和文档。

该评估工具包与一个完整的软件开发环境（可从网上免费下载），即maXTouch Studio开发系统集成开发平台（IDP）一起使用，使电器设计人员能够开发和调试电器触摸控制器。图4为电器制造商可以在评估工具包中找到的内容。

图4. Microchip的ATEVK-MXT2952T2评估工具包中包含一个带柔性连接器的专用传感器和一个电子控制板。

触摸总结

总 裁版搭载后舱电器中控屏（触摸控制电器、影音设备的开关与调节），豪华大尺寸，多个控制页面实现车内电器近20项开关调节功能，触摸灵敏。日本在上世纪80年代就提出了智能制造的概念，各国研究者在智能制造的需求上做了很多的研究，但智能制造应用一直没有突破，物联网技术将促使智能制造突破。后舱电器均可通过该屏实现触摸控制，老板想要打开灯饰、使用电器，只需动动指尖即可，科技十足。
