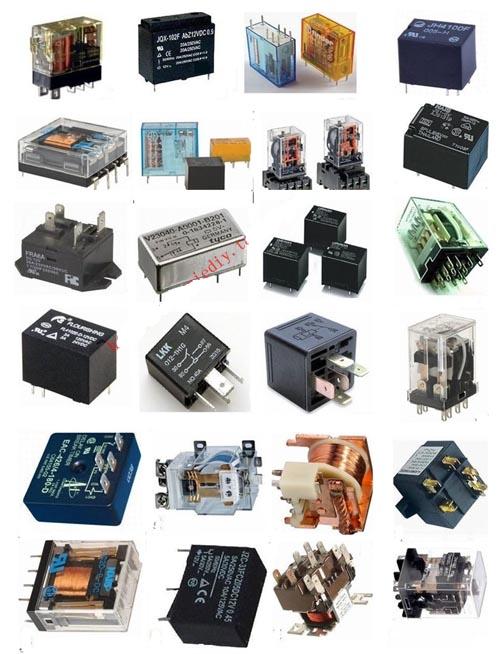

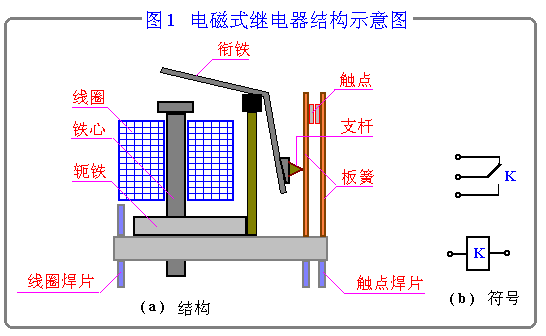

继电器j1、j2有两组动、静触点，a1、b1、a2、b2为静触点，分别并联在继电器j1、j2的线圈l1、l2两端，c1、d1、c2、d2为动触点，c1、d2并联在双稳态电磁阀4的线圈l3的一端，d1、c2并联在双稳态电磁阀4的线圈l3的另一端。当负载有严重短路时，流过线路的电流很大，流过电磁脱扣器线圈的电流也很大，线圈产生很强的磁场并通过铁芯吸引衔铁，衔铁动作，带动杠杆上移，两个搭钩脱离，依靠反力弹簧的作用，三个主触点的动、静触点断开，从而切断电源以保护短路的负载。电磁继电器根据线圈的供电方式可以分为直流电磁继电器和交流电磁继电器两种，交流继电器的外壳上标有“ac”字符，直流继电器的外壳上标有“dc”字符。

二、继电器技术参数

1、额定工作电压

是指继电器正常工作时线圈所需要的电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2、直流电阻

是指继电器中线圈的直流电阻，可以通过万能表测量。

3、吸合电流

是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。

4、释放电流

是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。

5、触点切换电压和电流

是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。

三、继电器测试

1、测触点电阻

三、继电器测试1、测触点电阻用万能表的电阻档，测量常闭触点与动点电阻，其阻值应为0。测触点电阻：用万用表的电阻档，测量常闭触点与动点电阻，。在测量电线段为正常的情况下 在测量压缩机的保护器，将保护器的电线端取下，同样用万能表的电阻档，对保护器的电源两端进行测量，通过测量这两处是短路，说明保护器内已经融了。

2、测线圈电阻

可用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。

3、测量吸合电压和吸合电流

找来可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。为求准确，可以试多几次而求平均值。

4、测量释放电压和释放电流

也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流，亦可尝试多几次而取得平均的释放电压和释放电流。一般情况下，继电器的释放电压约在吸合电压的10~50％，如果释放电压太小（小于1/10的吸合电压），则不能正常使用了，这样会对电路的稳定性造成威胁，工作不可靠。

四、继电器应用

电动机、变压器等有线圈的电感电路，因通过电感的电流不能突变的原因，它与电容正好相反，需要先圈两端建立电压，后才有电流（电感电流回路中无电阻和电容时，叫纯电感电路），纯电感电路的电流滞后电压90度。但在出现音量过大使功率放大器长时间处在最大功率输出状态或音箱连接线碰头短路等过载情况时，功率输出管的发射极电流明显增大，电流流过．r327或r328，在其两端产生的电压便升高，经r394、r4．395分压后电流继电器的符号怎么来的，只要r395两端的电压大于0．7 v，持续的时间足够使电容c392充满电荷(即延时保护，改变该电容的容量，可改变过载保护的响应速度)，q340便导通，其集电极电位下降电流继电器的符号怎么来的，q342基极电位也被拉低，q342导通，并输出高电平信号，经．r301、r302输送到微处理器(cpu)的pro端口。波形转换路6为串联型lc电路，输出开关电路5工作时，将产生正负交替的方波电压(电流)给波形转换路6，如图4至图6所示，由于电容c9、cio、cll及电感l2 两端的电压都不能突变，开始时电容c9、c11上的电压为0，电感l2上的电压等于vc6(c6上的电压)，然后电容c9、c11逐渐充电，电压慢慢上升，电感l2两端的电压也慢慢下降，经过一定时间后，电容c9、c11电压之和等于vc6，电感l2两端电压为0，这就完成了电压上升的过程，方波从0向vc6的跳变经过波形转换电路后变成了下正弦波的上升阶段。

与继电器线圈K并联的二极管VT为保护二极管，又称续流二极管。由于继电器线圈的电感在断电的瞬间，线圈两端将产生较高的反向电压，这个电压与电源电压叠加，加在晶体管c、e之间，很可能超过晶体管的最大反向击穿电压U(RB)CEO，使晶体管击穿损坏，而二极管VT的作用就是消除这个反向电压的影响，保护电路的正常工作。在电子电路中，凡是有直流继电器的地方，都需要与其线圈反向并联一个二极管，以防止电路元件的损坏。
