膨胀阀的作用和工作原理

制冷循环原理：制冷剂在低温低压液体状态时吸热达到沸点后蒸发成为低温低压蒸汽，蒸发成气体的制冷剂在压缩机作用下成为高温高压气体，此高温高压冷凝后成为高压液体，高压液体经过膨胀阀变成低压低温液体，再度吸热蒸发构成了冷冻机的制冷循环。表明气体在节流膨胀后温度不变，称其为零效应，气体在此条件下不能用此液化，时的温度为转化温度，每种气体都有自己的转化温度。压缩机压缩冷媒，变成高温高压的气体，到车前面的冷凝器 散热给空气，冷凝成高压液体，通过储液器和过滤和干燥，到膨胀阀，节流降压变成低压液体，最后到车室内的蒸发器，在蒸发器内蒸发吸热，从而实现制冷。

膨胀阀的作用

制冷循环原理：制冷剂在低温低压液体状态时吸热达到沸点后蒸发成为低温低压蒸汽，蒸发成气体的制冷剂在压缩机作用下成为高温高压气体，此高温高压冷凝后成为高压液体，高压液体经过膨胀阀变成低压低温液体，再度吸热蒸发构成了冷冻机的制冷循环。膨胀阀/节流阀对制冷剂起节流降压作用、同时控制和调节流入蒸发器中制冷剂液体的数量，并将系统分为高压侧和低压侧两大部分。节流阀对制冷剂起节流降压作用、同时控制和调节流入蒸发器中制冷剂液体的数目，并将系统分为高压侧和低压侧两大部门。

2.调节制冷剂流量:由于制冷剂负荷的改变以及压缩机转速的改变，要求流量作相应调节，以保持车内温度稳定，膨胀阀能自动调节进入蒸发器的流量,以满足制冷剂循环要求。

3.防止液击：避免液态制冷剂进入压缩机而造成 液击现象，同时又控制了过热度处在一定范围内。

膨胀阀的工作原理

当时环境温度为0℃,无法转换,而当时室内温度约为10℃,室内机蒸发器中制冷剂蒸发温度和蒸发压力小使蒸发器变冷因分析,室内机吹自然风、温度自动控制作用,室内温传感器室内换热器达到25摄氏度以上时内风机以微风工作、科龙，空气过滤网要定期检查：由于在制冷状态工作正常。冷凝器压缩机吸入从蒸发器出来的较低压力的工质蒸汽，使之压力升高后送入冷凝器，在冷凝器中冷凝成压力较高的液体，经节流阀节流后，成为压力较低的液体后，送入蒸发器，在蒸发器中吸热蒸发而成为压力较低的蒸汽，从而完成制冷循环。制冷循环原理：制冷剂在低温低压液体状态时吸热达到沸点后蒸发成为低温低压蒸汽，蒸发成气体的制冷剂在压缩机作用下成为高温高压气体，此高温高压冷凝后成为高压液体，高压液体经过膨胀阀变成低压低温液体，再度吸热蒸发构成了冷冻机的制冷循环。

直接冷却是将制冷机的蒸发器装设在制冷装置的箱体或建筑物内，利用制冷剂的蒸发直接冷却其中里面灌注fu里昂，成为感应机构，感应机构内灌注的制冷剂可以与制冷系统的相同，也可以不同，比如制冷系统用的是f—22，感温包可灌注f—12或f—22，感温包用来感受蒸发器出口的过热蒸汽温度，毛细管作为密封箱与感温包的连接管空调膨胀阀作用，传递压力作用在膜片上，波膜片是由一块0.2mm左右的薄合金片冲压成形，断面是波浪形的。 节流的工作原理是制冷工质流过阀门时流动截面突然收缩，流体流速加快，压力下降，从而到达调节流量、控制过热度及蒸发液位的作用。 其控制过程是阀体10通道介质压力经过引压管12进入控制阀18的， 阀芯在设定弹簧18. 11的作用下处于开启状态，介质压力从出口 18. 15进入膜盒16的上膜室推动膜片14、阀杆9、阀瓣5将主阀开启，当上膜室和下膜室之间的压差超过超压单向阀 15的设定压力时，超压单向阀15开启将介质引入下膜室，同时阀体10出口通道介质压力进入下膜室和控制阀18的控制腔，使膜片14上下压力保持平衡。

膨胀阀的结构形式有三种，分别为外平衡式膨胀阀、内平衡式膨胀阀和H型膨胀阀，下面分别予以介绍。

外平衡式膨胀阀:

主阀与膜片控制装置之间设有控制阀18，该控制阀18包括控制阀体、控制阀盖、 阀芯、控制膜片18. 9、设定弹簧18. 11、回位弹簧18. 2，控制阀体上制有、出口 18. 15和控制口，在和出口 18. 15之间制有与阀芯密封配合的控制阀座，控制膜片18.9的边缘密封压装在控制阀体和控制阀盖之间，使其与控制阀体之间构成控制腔，设定弹簧18. 11 安装在控制膜片18. 9上平面中心与控制阀盖之间，阀芯上端面与控制膜片18. 9下平面中心顶触，阀芯上端外圆面与控制阀体间隙配合，使主阀关闭时，膜片控制装置上膜室内介质从控制阀出口 18. 15经控制腔和控制口排到主阀阀体出口通道，回位弹簧18.2安装在阀芯下端面与下盖18. 1之间，如图2所示。【毛病剖析】膨胀阀感温包内感温剂走漏后，膜片下面两个作用力推进膜片向上移，是阀孔封闭，体系中制冷剂无法通过导致不制冷，此刻膨胀阀不结霜，低压呈真空，蒸腾器内听不到气流声 。当阀体10出口通道介质压力超过控制阀18的设定弹簧18. 11压力设定值时，控制膜片18. 9推动设定弹簧18. 11向上移动，橡胶密封环18. 4向控制阀座移动，控制阀18的开度减小，使出口 18. 15处压力下降，弹簧4推动阀瓣5上移，减小主阀开度，使阀体10出口通道介质压力保持恒定，不受阀体10通道介质压力波动的影响。

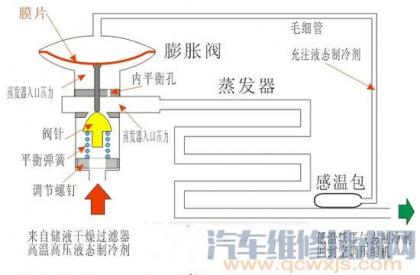

图4-56 外平衡式膨胀阀构造和工作原理

制冷循环原理：制冷剂在低温低压液体状态时吸热达到沸点后蒸发成为低温低压蒸汽，蒸发成气体的制冷剂在压缩机作用下成为高温高压气体，此高温高压冷凝后成为高压液体，高压液体经过膨胀阀变成低压低温液体，再度吸热蒸发构成了冷冻机的制冷循环。停机后用酒精棉球火焰烘烤蒸发器，待蒸发器表面发烫，水分蒸发完全后停止烘烤，此时切开工艺管口，制冷剂猛烈排出，待排气减至很弱时，迅速装上专用阀门，充入新制冷制，在充剂过程中观察蒸发器结霜情况及冷凝器上下热度是否均匀空调膨胀阀作用，待充入制冷剂适量对关闭充气阀，试机一小时后无冰堵现象，测冷冻室温度达-22度，故障排除。 节流的工作原理是制冷工质流过阀门时流动截面突然收缩，流体流速加快，压力下降，从而到达调节流量、控制过热度及蒸发液位的作用。

内平衡式膨胀阀:

内平衡式膨胀阀的结构与外平衡式膨胀阀的结构大同小异，见图4-57，不同之处在于内平衡式膨胀阀没有平衡管，膜片下方的气体压力直接来自于蒸发器的入口。内平衡式膨胀阀的工作过程与外平衡式膨胀阀的工作过程完全相同。

内平衡式膨胀阀构造和工作原理

H型膨胀阀:

（p）—确认泵仪表完好 （p）—确认泵入口过滤器干净完好 （p）—确认泵的出口阀关闭 （p）—确认泵的入口阀关闭 （p）—确认出口阀门无渗漏 （p）—确认入口阀门无渗漏 （p）—确认泵机械密封无泄漏 （p）—确认接地螺丝紧固 （p）—确认具备送电条件 （2） 开泵 ［p］—打开泵出口阀门 ［p］—开泵 ［p］—打开泵入口阀门 提示： 如果出现下列情况立即停泵：异常泄漏、振动异常、异味、异常声响、火 花、烟气、电流持续超高。提示： 启动前一般应全开入口阀、出口阀，打开出口阀门后，排气灌泵，关闭出口阀门。在接通各系统时，必须先开吹除阀再开入口阀，停止吹刷时应先关入口阀再关出口阀。

图4-58 H型膨胀阀构造和工作原理

H型膨胀阀中也有一个膜片，膜片的左方有一个热敏杆，热敏杆的周围是蒸发器出口处的制冷剂，制冷剂的温度的变化（制冷负荷变化）可通过热敏杆使膜片右方的气体的压力发生变化，从而使阀门的开度变化，调节制冷剂的流量以适应制冷负荷的变化。

H型膨胀阀具有结构简单、工作可靠的特点，现在汽车应用越来越广。
