怎样根据电流来计算使用铜排规格_铜排载流量对照表

铜排又称铜母线、铜母排 或铜汇流排 、接地铜排，是由铜材质制作的，截面为矩形或倒角 (圆角)矩形的长导体，由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备 的作用。铝合金管形母线、绝缘管形母线、屏蔽式绝缘铜（铝）管母线、管型母线金具、电线电缆等。铝板，是指用纯铝或铝合金材料通过压力加工制成(剪切或锯切)的获得横断面为矩形,厚度均匀的矩形材铝板料.国际上习惯把厚度在0.2mm以上,500mm以下,200mm宽度以上,长度16m以内的铝材料称之为铝板材或者铝片材,0.2mm以下为铝箔材,200mm宽度以内为排材或者条材(当然随着大设备的进步,最宽可做到600mm的排材也比较多)。

变压器室设自动强迫风冷系统及照明系统，低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。 9、电气设备类 （十）中，电涌保护器填入10.2.3.2 避雷器，补偿柜填入10.2.12.8 其他电气控制柜，低压调压器（稳压器）、充电器、电桥、励磁柜 装置 、消弧线圈等填入10.2.23 其他低压电器设备。2．低压电器及配电产品：瑞士abb电气、美国通用ge电气、西门子apt按钮（上海二工）德国西门子siemens电气、意大利sti执行器、法国施耐德schneider电气、恩德斯豪斯e＋h、美国通用电缆gc、日本横河dcs设备，日本三菱电气，还有各种传感器、断路器、开关、变频器等电气备件，部分品牌备有。

铜排又称铜母排（或铜汇流排），铜排在成套配电装置中得到广泛应用，起输送电流和连接电气设备的作用。适用于高低压电器、开关触头、配电设备等大电流导电。

铜排在柜内的安装形式分为两种：平放和竖放，竖放载流量略大于平放；铜排载流量会随环境温度变化而变化。

估算法：

单条铜母排载流量= 宽度(mm) X 厚度系数

双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)

铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方

载流量计算方法：

双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）

3层铜排[40℃]=2单层铜排[40℃]

4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)

铜排[40℃]= 铜排[25℃]*0.85

铝排[40℃]= 铜排[40℃]/1.3

例如求TMY100*10载流量为：

单层：100*188=1800(A)[查手册为1860A]；

双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；

三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]

以上所有计算均精确到与手册数据相当接近。

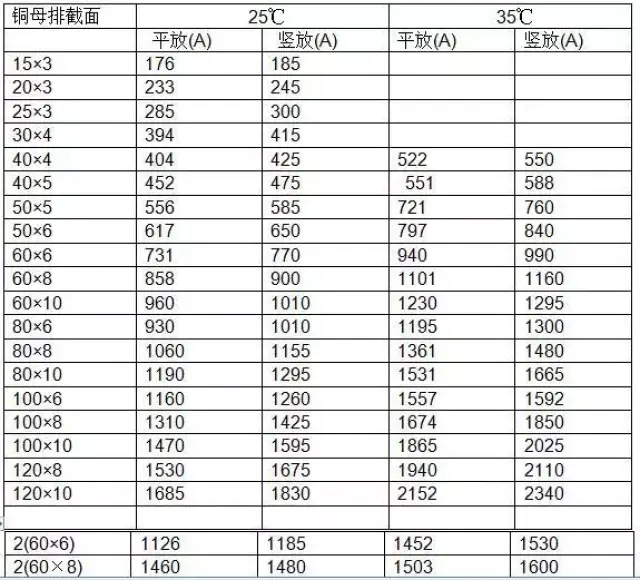

常用铜排的尺寸及载流量表

铜排的标识及使用

铜牌又称为铜母线，一般在配电柜中的A、B、C以及U、V、W相母排和PE母排均采用铜牌。

铜排主要用在一次线路上(大电流的相线、零线以及地线)。电柜之间连接的一般称为主母排，而主母排分到每个电柜内的开关电器上的称为分支母排。

1 泄漏电流 泄漏 电流是 家用 电 器在 电 压作 用 下铜排的载流量口诀，流 经绝缘部分的电流。2：发热管绝缘性能下降(一般使用一段时间后才会出现)，其绝缘电阻值不稳定，当漏电电流超过某一数值，漏电保护插头会立即动作处理：检查排除或更换发热管原因。就是在原电芯与保护电路板连接导线中间焊掉一段外皮，将焊好连接导线的新电芯手工绕接上，然后再焊牢，都焊接好后，检查测量无误后，剪掉焊点处与原电芯的连接导线，做好绝缘。

铜排的选择

一般矩形铜排的载流量公式为：铜排载流量（40℃）=铜排宽度（mm）×厚度系数

其中铜牌厚度系数为：

母排厚度/mm 12 10 8 6 5 4

厚度系数 20 18 16 14 13 12

而2层铜排=(1.56~1.58)×单层铜排

3层铜排=2×单层铜排

4层铜排=2.45×单层铜排(不推荐，可采用异形铜排)

铜排(40℃)=铜排(25℃)×0.85

铝排(40℃)=铜排(40℃）/l.3

零(N)排母线按照相排母线的一半选取，但不得小于16mm2。

一次母线应选用带圆角的铜母线，以避免尖端放电。在选择母线时铜排的载流量口诀，除了考虑动热稳定因素空气温度为+30℃的数据选配。
