一种泳池专用除湿热泵机组的法

本实用新型热泵技术领域，具体涉及一种泳池专用除湿热泵机组。

背景技术：

随着人们对健康的重视和对高品质生活的追求，游泳池逐渐成为人们青睐的地方，但现有室内恒温泳池池水表面的蒸发，会使室内空气含有大量的氯氨/三卤甲烷，特别是当相对湿度较高(大于70％)时，使室内空气含有大量的水蒸气、氯气，带有刺激性的气味，容易滋生细菌和病毒，严重影响游泳者的身体健康。室内游泳池由于池水表面蒸发容易使室内充满潮湿含氯的空气，当潮湿含氯的空气遇到较冷物体就会凝结出冷凝水，冷凝水一方面会造成雾气，影响室内游泳者观看室外环境，在冬天室内外温差较大时，易形成凝结水(结露)，观感差，影响室内装饰美观。另一方面由于室内泳池的冷凝水含有大量的氯，将会腐蚀建筑物，严重的时候会造成房屋垮塌等危险。

通风换气特点:通过负压抽风，使室外与室内空气交换，将厂内热气、秽气完全排出厂外，自然流入新鲜空气。而在夏季雨季时，室外空气含湿量大于库内空气的含湿量，如果直接利用室外空气通风则无法满足除湿要求，必须采用相应的除湿措施。运行成本高.泳池水处理和泳池恒湿恒温能耗过高.国外资料显示,游泳池内90％以上的能量损失是由于蒸发造成的,这部分能量大部分以水汽(潜热)的形式存在泳池空气中,如采用传统的通风除湿,一般要求排风量为每小时3倍的泳池室内容积,这在冬季会造成泳池室内的热量大量损失,在夏季则会造成泳池室内的冷量大量损失.为了补充游泳池损失的能量,在传统通风除湿方式中,游泳池不得不采用锅炉、中央空调等提供大量的热源或冷源向泳池内补充能量,耗费大量的能源费用。

技术实现要素：

本实用新型提供一种泳池专用除湿热泵机组，结构紧凑且显著提高了除湿性能，能耗低，节约了运行费用。

为了实现上述目的，本实用新型采用的技术方案是：

一种泳池专用除湿热泵机组，包括回风静压箱、蒸发器、冷凝器、压缩机、冷热水盘管和节流阀，回风静压箱一端与回风管连接，另一端与回风口连接，回风静压箱的前端设置第一空气过滤器，在回风口处安装电动防火阀，空气由回风口进入连接室，连接室上依次设置排风口和新风口，排风口处设置排风阀，新风口处设置新风阀，连接室后连接循环室，循环室内依次设置蒸发器、压缩机、第二空气过滤器、节流阀、冷凝器和冷热水盘管，蒸发器、压缩机、第二空气过滤器、节流阀、冷凝器和冷热水盘管构成循环回路，经过循环处理的空气通过第二风机和送风管道重新输送至泳池，送风管道内设置臭氧发生器。

优选地，蒸发器为铜管亲水铝箔翅片蒸发器。

优选地，所述节流阀为热力膨胀阀。

优选地，所述冷凝器为铜铝复合翅片式冷凝器。

与现有技术相比，本实用新型的有益效果：

本实用新型结构紧凑且显著提高了除湿性能，能耗低，节约了运行费用；通过回收泳池湿热空气、除湿过程中空气水份冷凝释放的潜热和空气温除释放的显热，通过压缩机等熵压缩做功至高品质热能，冬季将这一部分热能利用；夏季可以将回收的热量送至室外散热，实现泳池空间制冷和除湿；本实用新型通过设置静压箱、电动防火阀、臭氧发生器和空气过滤器，达到降低噪音、防火、对净化后的空气杀菌除异味以及延长设备使用寿命的目的。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细地说明。

图1是本实用新型的；

具体实施方式

以下将对本实用新型的实施例进行详细描述。

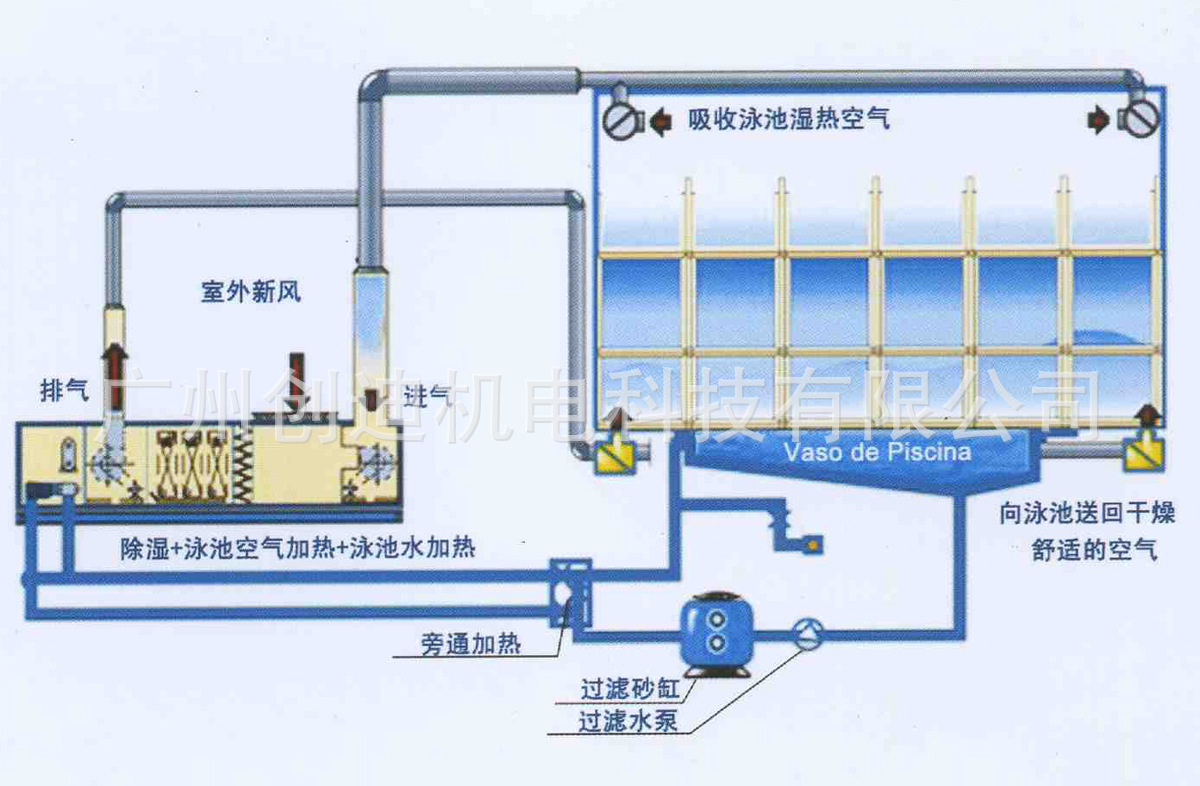

如图1所示，本实用新型公开一种泳池专用除湿热泵机组，包括回风静压箱1、蒸发器2、冷凝器3、压缩机4、冷热水盘管5和节流阀6，回风静压箱1一端与回风管7连接，另一端与回风口8连接，回风静压箱1的前端设置第一空气过滤器9，在回风口8处安装电动防火阀10泳池除湿热泵机组院里，空气由回风口8进入连接室11，连接室11上依次设置排风口12和新风口13，排风口13处设置排风阀，新风口13处设置新风阀，连接室11后连接循环室，循环室内依次设置蒸发器2、压缩机4、第二空气过滤器14、节流阀6、冷凝器3和冷热水盘管5，蒸发器2、压缩机4、第二空气过滤器14、节流阀6、冷凝器3和冷热水盘管5构成循环回路，经过循环处理的空气通过第二风机17和送风管道15重新输送至泳池，送风管道15内设置臭氧发生器16，在本实施例中，蒸发器2为铜管亲水铝箔翅片蒸发器，节流阀6为热力膨胀阀，冷凝器3为铜铝复合翅片式冷凝器。

资料显示，空气能是一种广泛存在、平等给予和可自由利用的低品位能源，热泵技术采用逆卡诺循环原理，以极少的电能通过热泵工质把空气中的低温热能吸收进来，经过压缩机压缩后成为高温热能，传至水中，加热热水，是一项极具开发和应用潜力的节能、环保新技术。现在市场上的的大部分空气能热水器都是由压缩机、蒸发器、过滤器、节流器、储液罐、冷凝器、储水箱7部分组成，工作的时候，制冷剂在空气能热水器的压缩机的作用下开始循环工作，接着不停的在蒸发器中开始蒸发，蒸发过程中会一直吸收空气中的热能泳池除湿热泵机组院里，同时在冷凝器中释放吸收的热能，这样制冷剂就达到了一个循环工作的效果。常熟软式透水管~【供应】欢迎您~资料显示，空气能是一种广泛存在、平等给予和可自由利用的低品位能源，热泵技术采用逆卡诺循环原理，以极少的电能通过热泵工质把空气中的低温热能吸收进来，经过压缩机压缩后成为高温热能，传至水中，加热热水，是一项极具开发和应用潜力的节能、环保新技术。

以上所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案作出的各种变形和改进，均应落入本实用新型权利要求书确定的保护范围内。[0030] w上所述实施例仅仅是本实用新型的优选实施方式进行描述，并非对本实用新型 的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用 新型的技术方案作出的各种变形和改进，均应落入本实用新型的权利要求书确定的保护范 围内。[0014]以上所述仅为本实用新型的较佳实施例，凡依本实用新型权利要求范围所做的均等变化，皆应属本实用新型权利要求的涵盖范围。
