一文教你识别弱电CAD图纸中的电气符号！

3统计学符号按国家标准gb3358-82(统计学名词及符号)的有关规定书写，常用如下：①样本的算术平均数用英文小写x表示(中位数仍用m)。电容的种类也很多,为了区别开来,也常用几个拉丁字母来表示电容的类别,如图1所示.第一个字母c表示电容,第二个字母表示介质材料,第三个字母以后表示形状、结构等.上图是小型纸介电容,下图是立式矩开密封纸介电容.表1列出电容的类别和符号.表2是常用电容的几项特性.。我们路图中常用“c”来代表电容，用图2的符号来表示固定电容，用图3的符号来表示半可变电容，图4表示可变电容，图5表示双联可变电容。

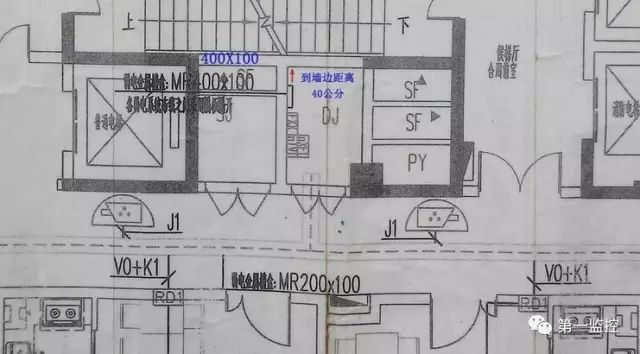

我们经常看到一些用英文符号表示的线管敷设方式，下面我们就给大家总结了一些常用的符号表示含义，希望能对大家有所帮助。

一、导线穿管表示

SC-焊接钢管

MT-电线管

PC-PVC塑料硬管

FPC-阻燃塑料硬管

CT-桥架

MR-金属线槽

M-钢索

CP-金属软管

PR-塑料线槽

RC-镀锌钢管

二、导线敷设方式表示

DB-直埋

TC-电缆沟

BC-暗敷在梁内

CLC-暗敷在柱内

WC-暗敷在墙内

CE-沿天棚顶敷设

CC-暗敷在天棚顶内

SCE-吊顶内敷设

F-地板及地坪下

SR-沿钢索

BE-沿屋架电流互感器符号旁的3是什么意思，梁

WE-沿墙明敷

三、灯具安装方式的表示

CS-链吊

DS-管吊

W-墙壁安装

C-吸顶

R-嵌入

S-支架

CL-柱上

沿钢线槽：SR

沿屋架或跨屋架：BE

沿柱或跨柱：CLE

穿焊接钢管敷设：SC

穿电线管敷设：MT

穿硬塑料管敷设：PC

穿阻燃半硬聚氯乙烯管敷设：FPC

电缆桥架敷设：CT

金属线槽敷设：MR

塑料线槽敷设：PR

用钢索敷设：M

穿聚氯乙烯塑料波纹电线管敷设：KPC

穿金属软管敷设：CP

直接埋设：DB

电缆沟敷设：TC

导线敷设部位的标注

沿或跨梁（屋架）敷设：AB

暗敷在梁内：BC

沿或跨柱敷设：AC

暗敷设在柱内：CLC

沿墙面敷设：WS

暗敷设在墙内：WC

沿天棚或顶板面敷设：CE

暗敷设在屋面或顶板内：CC

吊顶内敷设：SCE

地板或地面下敷设：FC

HSM8-63C/3P

DTQ30-32/2P这两个应该是两种塑壳断路器的型号，

HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）

DTQ30-32/2P也是塑壳断路器的一种，额定电流32A，2极开关

其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。

四、型号的含义

R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。V－聚氯乙烯绝缘V－聚氯乙烯护套

B－平型（扁形）。

S－双绞型。A－镀锡或镀银。

F－耐高温

P－编织屏蔽P2－铜带屏蔽P22－钢带铠装

Y—预制型、一般省略，或聚烯烃护套

FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同。

YJ—交联聚乙烯绝缘

V—聚氯乙烯绝缘或护套

ZR—阻燃型

NH—耐火型

WDZ—无卤低烟阻燃型

WDN—无卤低烟耐火型

例如：SYV75-5-1(A、B、C）

S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编

75：75欧姆5：线径为5MM1：代表单芯

SYWV75-5-1

S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套

75：75欧姆5：线缆外径为5MM1：代表单芯

例如：RVVP2*32/0.2RVV2*1.0BVR

R:软线VV:双层护套线P屏蔽

2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM

ZR-RVS2*24/0.12

ZR:阻燃R:软线S:双绞线

2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM

1、型号、名称

RV铜芯氯乙烯绝缘连接电缆（电线）

AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）

RVB铜芯聚氯乙烯平型连接电线

RVS铜芯聚氯乙烯绞型连接电线

RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆

ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆

RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆

RV－105铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆

AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线

2、规格表示法的含义

规格采用芯数、标称截面和电压等级表示。

①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，

如：4*(1*185)+1*950.6/1KV

②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面电流互感器符号旁的3是什么意思，0.6/1KV，

如：4**185+1*950.6/1KV

③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T

矿用铠装控制电缆

MKVV22,MKVV322*0.5,3*0.75,4*4,------37*1.5mm

铠装控制电缆

KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,------37*1.5mm

铠装屏蔽控制电缆

KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22

2*0.5,3*0.75,4*4,------37*1.5mm

铠装阻燃控制电缆

ZR-KVV22,ZR-KVV32,ZR-KVVR22

2*0.5,3*0.75,4*4,------37*1.5mm

铠装阻燃屏蔽控制电缆

ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22

2*0.5,3*0.75,4*4,------37*1.5mm

铠装通信电缆

HYA22,HYA23,HYA53,HYV22,HYV235对,10对------2400

对,0.4-0.5-0.6-0.7-0.8-0.9线径

铠装充油通信电缆

HYAT22,HYAT23,NYAT535对,10对------800对

0.4-0.5-0.6-0.7-0.8-0.9线径

铠装阻燃通信电缆

ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53

5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径

矿用铠装阻燃通信电缆

MHYA22,MHYV22,MHYA32,MHYV32

5对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径

铠装计算机电缆

djypv-4*2*2.5计算机电缆。计算机电缆：djyvp,djypvp,djypv,djyvp22,djypvp22,jvvp,jvv,jvvrp等。例如：zr-djypv zr-djypvp等（2）铠装型（钢带铠装）电缆需在型号右下角加代号“22” 例如：djypv22 djypvp22等。

DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22

1*2*0.752*2*1.03*2*1.5------30*2*1.5mm

铠装铁路信号电缆

PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23

PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32

4芯-6芯-8芯-9芯------6

3.字符电路图符号大全

AAT电源自动投入装置

AC交流电

DC直流电

FU熔断器

G发电机

M电动机

HG绿灯

HR红灯

HW白灯

HP光字牌

K继电器

KA(NZ)电流继电器(负序零序)

KD差动继电器

KF闪光继电器

KH热继电器

KM中间继电器

KOF出口中间继电器

KS信号继电器

KT时间继电器

KV(NZ)电压继电器(负序零序)

KP极化继电器

KR干簧继电器

KI阻抗继电器

KW(NZ)功率方向继电器(负序零序)

KM接触器

KA瞬时继电器；瞬时有或无继电器；交流继电器

KV电压继电器

L线路

QF断路器

QS隔离开关

T变压器

TA电流互感器

TV电压互感器

W直流母线

YC合闸线圈

YT跳闸线圈

PQS有功无功视在功率

EUI电动势电压电流

SE实验按钮

SR复归按钮

f频率

Q——电路的开关器件

FU——熔断器

FR——热继电器

KM——接触器

KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器

KT——延时有或无继电器

SB——按钮开关Q——电路的开关器件

FU——熔断器

KM——接触器

KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器

KT——延时有或无继电器

SB——按钮开关

SA转换开关

电流表PA

电压表PV

有功电度表PJ

无功电度表PJR

频率表PF

相位表PPA

最大需量表(负荷监控仪)PM

功率因数表PPF

有功功率表PW

无功功率表PR

无功电流表PAR

声信号HA

光信号HS

指示灯HL

红色灯HR

绿色灯HG

灯HY

蓝色灯HB

白色灯HW

连接片XB

插头XP

插座XS

端子板XT

电线电缆母线W

直流母线WB

插接式(馈电)母线WIB

电力分支线WP

照明分支线WL

应急照明分支线WE

电力干线WPM

照明干线WLM

应急照明干线WEM

滑触线WT

合闸小母线WCL

控制小母线WC

信号小母线WS

闪光小母线WF

事故音响小母线WFS

预报音响小母线WPS

电压小母线WV

事故照明小母线WELM

避雷器F

熔断器FU

快速熔断器FTF

跌落式熔断器FF

限压保护器件FV

电容器C

电力电容器CE
