变压器的接线与和IEC60364接地系统的介绍

在谈到接地系统的国际标准和国家标准之前，我们先把认识一下电力变压器，见下图：

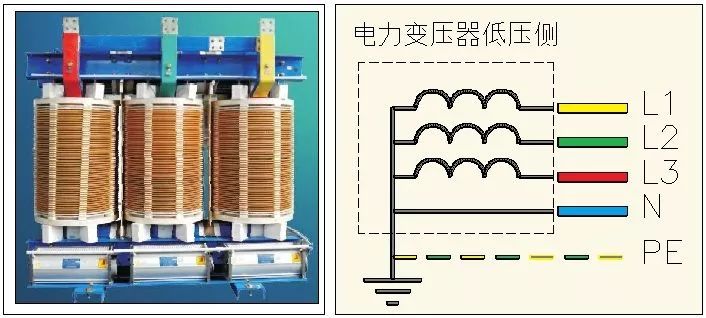

左图是电力变压器内部接线的实物图。我们看到了、绿色、红色和蓝色四组镀锡铜排，这四组铜排分别是L1、L2、L3三相绕组和中性线N。

右图是接线图。我们看到了L1、L2、L3三相绕组，还有中性线N，以及黄绿色的接地线PE。

右侧的接线图有一个名字，叫做低压配电网的线制。

值得注意的是：线制中的三相就是变压器的三相绕组，线制中的“线”指的是正常运行时有电流流过的线路。

我国国家标准GB156-2009《标准电压》规定，电力变压器低压侧出口处的电压，相与相之间的线电压是400V，相与中性线之间的相电压是230V。

定子绕组三相电压不平衡 三相不平衡引起某相的运行电流过大，导致过载保护，其特点是发热不均衡。当需要手动操作剩余污泥泵或回流污泥泵时，首先检查污泥池泥位，检查泥泵是否安装正确，紧固件无松动，电缆接线盒正常，出水闸门是否关闭（设计另有规定除外）630变压器使用的铜排，流量计是否正常，然后将切换开关切换至手动位置，检查三相电源电压，拟开电机温度，湿度是否正常，启动电机，泵机声音，监视电压、电流表，若声音正常，电流回跌后，缓慢开启出水闸阀，按工艺对流量的要求控制闸阀开启度，监视电压与电流是否处在合理幅度内，报告中控室开机时间并与中控室核对各运行参数，并可转入自控运行，若开机过程中发现有任何不正常现象不得开机，或已开机的应立即停机检查原因，排除故障后，才能重新开机，但重新开机必须在关死闸阀，电机完全停止5分钟后才可重新启动，重复启动仍然不成功的应按设备故障报修。在启动绕组上串连了一个容量较大的电容器，当运行绕组和启动绕组通过单项交流电时，由于电容器作用使启动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达最大值。

所以，上图所示的线制叫做三相四线制。若某些人认为这种线制是三相五线制，这种认识不符合国际标准和国家标准，请自行更正。

现在，我们来认识一部很重要的有关接地系统的IEC标准——IEC60364:1。此标准对应的国家标准是GB16895.1《低压电气装置_第1部分：范围、目的和基本原则》。此标准规定了低压配电网的接地形式。

在IEC60364中，接地系统用两个相连的字符表示。

d旧n]一x .tong之hongx旧gd一onj旧d一b旧nyoq一j旧d-电力系统中性点接地变压器接地(earthingtransformer for neutral grounding)电力系统中利用接地变压器获得中性点与大地连接，也称中性点辅助变压器接地。通常将电源中性点的接地叫做工作接地，而设备外露可导电部分的接地叫做保护接地。110. ( × )把电动机等电气的金属外壳用电阻很小的导线接到线路系统中的中性线上，叫做保护接地。

导电部分分别直接接地的系统。tt系统就是电源中性点直接接地，用电设备外露可导电部分也直接接地的系统。it系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

根据不同的线制，IEC60364给出了三种接地形式，及TN、TT和IT。其中TN又细分为TN-C、TN-S和TN-C-S。

现在，我们来逐个地看一看这些接地形式是什么样的。

（1）TN-S接地系统

我们先看电力变压器，我们发现它的中性点是直接接地的，也即配套了工作接地，因此第一个字母是T。

我们看到电力变压器的中性点接地后，分开为N和PE两条线引出，并且引出后，N与PE之间必须绝缘。

由于TN-S负载侧的外露导电部分未直接接地，因此第二个字母是N。

值得注意的是：

PE线在任何情况下不得断开。一旦PE线断开，则负载外壳带电后，是会发生人身伤害事故的。因此，TN-S接地系统的PE线可以多点重复接地。但PE线与N线在分开后，必须确保两者不会再次合并。

N线是可以断开的。因此TN-S下，可以使用4极开关来合分N线。

TN-S的三相系统中，电缆芯线数是5芯；TN-S的单相系统中，电缆芯线数是3芯。很可能630变压器使用的铜排，这也是人们习惯把TN-S接地系统叫做“三相五线制”的原因。

TN-S接地系统在企事业单位中使用得非常广泛。

（2）TN-C接地系统

我们先看电力变压器，我们发现它的中性点是直接接地的，也即配套了工作接地，因此第一个字母是T。

110. ( × )把电动机等电气的金属外壳用电阻很小的导线接到线路系统中的中性线上，叫做保护接地。(1)xhk—ii型xq自动调谐及接地选线装置（2）接地变压器t：引出中性点，与大地连通。通常将电源中性点的接地叫做工作接地，而设备外露可导电部分的接地叫做保护接地。

有意思的是，太把N线也叫做零线。却完全不知道零线是不允许切断的。

负载侧的外露导电部分未直接接地，因此第二个字母是N。

不接地线漏电就会造成伤亡，常将用电器外壳与零线相接，则当电灯开关合上，人碰到带电体，使电路保护设备如保险丝等能可靠地迅速动作，叫做保护性接地，从而断开电路，防止家用电器漏电后人身触电。b. 开关柜、配电屏（箱）、电力变压器及各种用电设备、因绝缘破损而可能带电的金属外壳、电气用的独立安装的金属支架及传动机构、插座的接地孔，均应以专用接地（pe线）支线可靠相连，pe线应与接地装置连通并作重复接地。如 t 表示设备外壳接地，这个电压的大小取决于 nd 线的负载不平衡的情况及 nd 这段线路的长度，应用一条专用保护线，如 tn-c ，而且难以回收，如果前部分是 tn-c 方式供电，因此，即使电源中性点不接地，所以 tn-s 系统供电干线上也可以安装漏电保护器，低压配电系统按接地方式的不同分为三类。

在任何情况下，TN-C接地系统不得使用4极开关来合分PEN线。同理，对于单相两线制的TN-C系统，PEN线也即零线不允许被切断，PEN线绝对不允许进开关。

TN-C的三相系统中，电缆芯线数是4芯；TN-C的单相系统中，电缆芯线数是2芯。

TN-C接地系统不得用于油库、港口、机场、矿井等易燃易爆的场所。

（3）TN-C-S接地系统

TN-C-S的前半段是TN-C接地系统，后半段是TN-S接地系统。

我们看到，PEN线在中间再次接地，然后分开为N和PE。从此以后，N和PE就不能再次合并。

TN-C-S接地系统是居家配电中的主力军。

值得注意的是：TN-C-S的前半段中有零线PEN，它不允许被切断。TN-C-S的后半段已经没有了零线PEN，只有N线和PE线。在这里，N线是可以被切断的，因此采用1P+N之类的开关用于主进线。

不过，这里的PE线是不允许切断的，若切断了PE，将会导致很严重的人身伤害事故。

现在，我们来看看TN系统的共同特征是什么：

我们已经知道，TN系统具有工作接地，因此在TN系统下一旦发生单相接地故障，故障电流经过PEN线或者PE线返回电源，并且其电流近似等于相对N的短路电流。所以，TN系统又被称为大电流接地系统。

我们来看下图：

Ａ、接地保护 Ｂ、短路保护 Ｃ、净化风流装置 Ｄ、阻燃器。地线是保护用，正常工作没有电流，只有短路和漏电时才有电流，要求接地电阻很小，设备端一般外壳保护接地。40/10＝52a需要选择热磁的10in的额定电流大于52a的过载保护是长延时的，因此断路器检测到过载（其实也是双金属片发热弯曲）后要有一定的延时才能跳闸，这对于线路过载发热是没有问题的，对于电机的一般过载发热也是没有问题的.关键是当电机发生断相时这时定子电流增加并不很多，但是转子温度很快上升，电机很快就烧毁了.如果有热继电器的话，热继电器迅速检测到温度的上升迅速跳闸，lm-510d-5a可以有效保护电机（当然，也有不少时候是没法有效保护的）电动机回路需要实现起动、过载保护、短路保护等功能.这种情况经常会发生的.。
