在一些电路中相信大家都见过长着几个脚的小元件，其中有一种叫8050三极管，今天我们来了看看8050三极管引脚图，8050三极管参数情况：

8050三极管是什么?

8050三极管是非常常见的NPN型晶体三极管，在各种放大电路中经常看到它，应用范围很广，主要用于高频放大，。也可用作开关电路。

8050三极管引脚图：

8050三极管（TO-92封装）引脚图

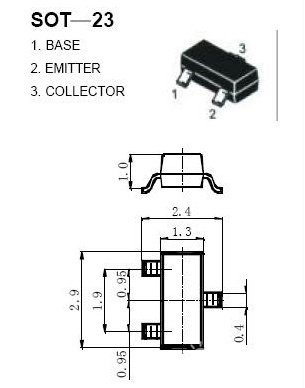

8050三极管（SOT-23封装）引脚图

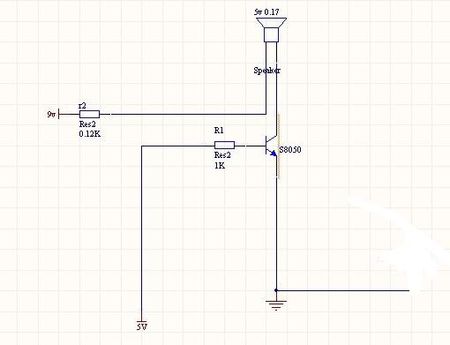

8050三极管电路图

8050三极管参数：

类型:开关型;

极性:NPN;

材料:硅;

最大集电极电流(A):0.5A;

直流电增益:10to60;

功耗:625mW;

最大集电极-发射极电压(VCEO):25;[1]

特征频率:150MHz

PE8050硅NPN30V1.5A1.1W

3DG8050硅NPN25V1.5AFT=190*K

2SC8050硅NPN25V1.5AFT=190*K

MC8050硅NPN25V700mA200mW150MHz

CS8050硅NPN25V1.5AFT=190*K

s8050三极管参数

参数：耗散功率0.625W(贴片：0.3W)

集电极电流0.5A

集电极--基极电压40V

集电极--发射极击穿电压25V集

电极-发射极饱和电压0.6V

特征频率fT最小150MHZ典型值产家的目录没给出

引脚排列为EBC或ECB838电子

按三极管后缀号分为BCD档贴片为LH档

放大倍数B85-160C120-200D160-300L100-200H200-350

ss8050三极管参数

耗散功率0.625W(贴片：0.3W)

集电极电流0.5A

集电极--基极电压40V

集电极--发射极击穿电压25V

集电极-发射极饱和电压0.6V

特征频率fT最小150MH

按三极管后缀号分为BCD档贴片为LH档

放大倍数B85-160C120-200D160-300L100-200H200-350

管脚排列顺序：E,B,C
