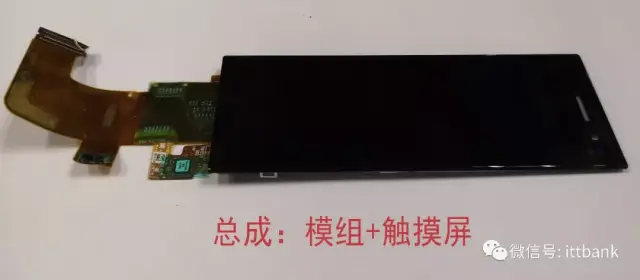

液晶屏拆解后内部结构产业链全景一览！（收藏）(2)

国内

鸿海/夏普（SHARP）

京东方科技集团股份 (BOE)

现代显示技术株式会社（HYDIS）(被京东方收购)

天马微电子股份(TIANMA)

昆山龙腾光电IVO (IVO)

深圳市华星光电技术 China Star (CSOT)

南京中电熊猫液晶显示科技(CEC-Panda)

上海和辉光电

国显光电(整合了维信诺)

北京维信诺(Visionox)(国显)

惠科电子（深圳）

信利光电股份

汕头超声电子股份

深圳莱宝高科技股份

深超光电(深圳)(富士康旗下)

深圳市智炫显示科技(ZHIXUAN )

苏州研工电子科技(KINSOON)

深圳市德尔西电子

IDTech (IDTech)

广辉(QDI )

UNIPAC (联友)

上海广电信息产业股份

深圳同兴达科技股份

深圳市三龙电子

TCL显示科技（惠州）

深圳市帝晶光电股份

中光电通讯技术

天亿富电子

比亚迪股份

星源电子科技

煜彩光电技术

国显科技股份

深圳市宝锐视科技

江门亿都半导体

深圳市海菲光电发展

博一光电科技

深圳易欣达液晶显示

维拓科技

宇顺电子股份（雅视）

深圳雅视科技

深圳市凯圣德光电

深圳市立德通讯器材

东莞兴展光电科技

深圳市聚睿鼎科技

深圳市显创光电

东莞市龙芯光电

深圳宝龙达信息技术股份深圳

深圳市易快来科技

深圳市优纳思科技

德思普科技

深圳市乐源实业股份

。。。。。。

触摸屏

深圳欧菲光科技股份

信利国际

伯恩光学

中华意力企业集团

厦门宸鸿科技集团(TPK)

深圳市深越光电技术

合力泰科技股份

深圳业际光电股份

汕头超声电子股份

深圳莱宝高科技股份

浙江星星科技股份

洋华光电股份

深圳市北泰显示技术

江西联创电子

东莞市胜大光电科技有公司

深圳市骏达光电股份

深圳市德普特光电显示技术

深圳市帝晶光电股份

深圳俊达显示器件

东莞市容纳光电科技

深圳市宇顺电子股份（雅视）

金龙机电(淮北)

南京华睿川电子科技

深圳市宏发展电子

东莞市旭顶光电科技

深圳市华兴达光电科技

江西省天翌光电

深圳市欧雷登科技

惠州市航泰光电

东莞市婉晶电子科技

东莞市平波电子

东莞市兴展光电科技

深圳市中海光电科技

深圳市帝仁光电

深圳市帝显电子

深圳秋田微电子

广东德怡电子科技

深圳市敦正科技

东莞市威广骏电子科技

深圳市轻松点科技

常州裕成光电

深圳市彩通达触控技术

深圳市宝明科技股份

广州盛诺电子科技

京东方科技集团股份

深圳市正星光电技术

深圳市鸿展光电

中国南玻集团股份

深圳普星光电

深圳市比欧特科技

深圳市世同科技

东莞市煜烨光电

深圳市成鸿科技

深圳市宝明科技股份

深圳市正星光电技术

介面光电股份

东莞普达光电科技

东莞市智恒卓越电子

深圳市帝扬光电科技

东莞市宏凯光电

。。。。。。

触摸IC

美国新思国际（Synaptics）

美国赛普拉斯(Cypress)(与Spansion(飞索半导体)合并)

美国艾特梅尔（Atmel)（被微芯科技(Microchip)收购）

台湾敦泰电子股份（收购了旭曜）

台湾晨星半导体（Mstar）

深圳汇顶科技

上海思立微电子科技

深圳贝特莱电子科技

台湾奇景光电股份

深圳比亚迪微电子

北京集创北方科技

台湾君曜科技股份

台湾矽创电子股份

深圳市迅骏科技

台湾联咏科技股份

台湾奕力科技

韩国美法思

深圳市致达科创电子科技

香港晶门科技

台湾义隆电子(Elan)

。。。。。。

屏的接口转换IC

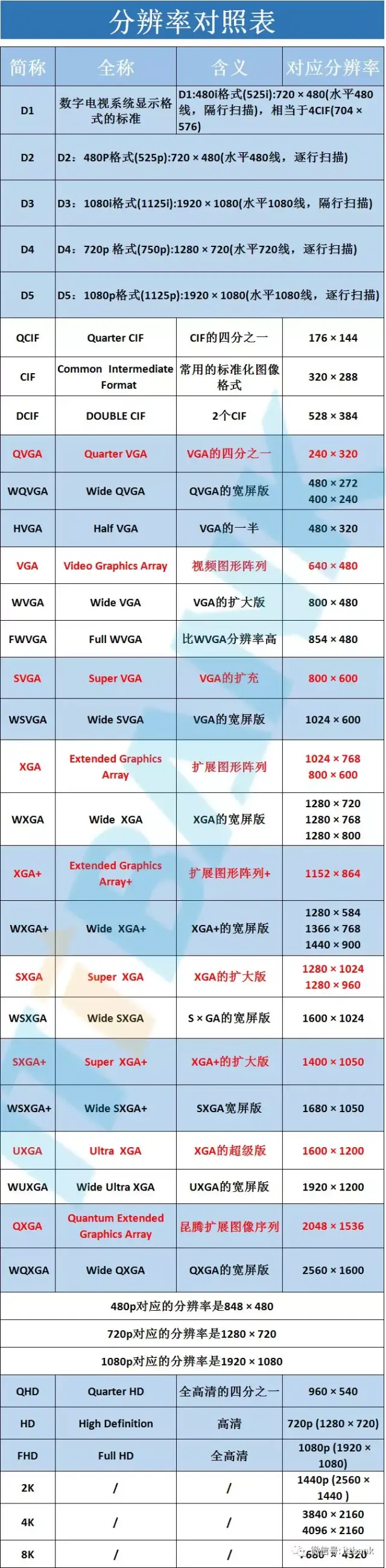

下面介绍屏的接口转换芯片，介绍之前首先看看屏的分辨率对照表：

屏的接口转换芯片

晶门科技（以前的所罗门Solomon）

日本东芝

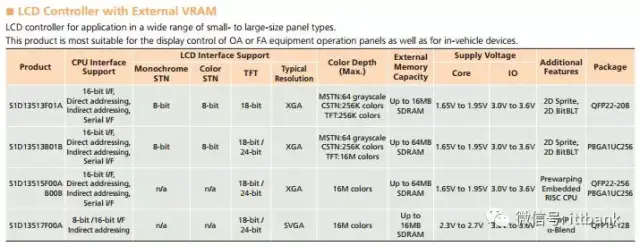

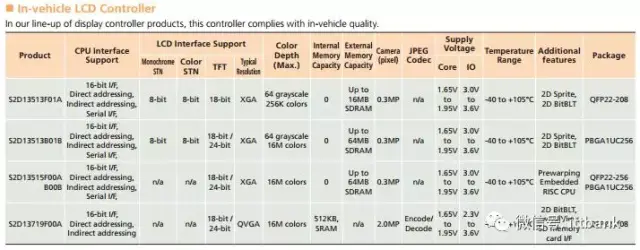

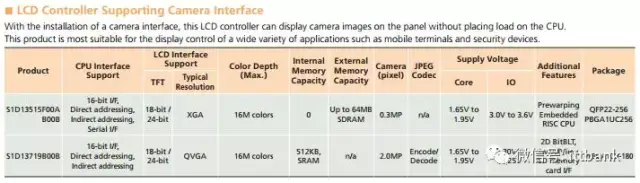

日本爱普生

集创北方

龙讯半导体

新港海岸

中星微

。。。。。。

1、晶门科技（以前的所罗门Solomon）

2、日本东芝

3、日本爱普生

4、集创北方

特点

• 支持1-4路灵活配置的MIPI DSI信号输入

• MIPI链路单路最大支持速率1Gbps

• 支持RGB565,RGB666和RGB888打包格式

• MIPI链路支持组内P/N信号交换

• 支持RGB565，RGB666，RGB888输出格式

• 支持VESA和JEDIA标准

• RGB PCLK支持2MHz-154MHz

• RGB输出支持组间交换

• 供电电压可根据屏接口电压灵活设计

• 极低的待机功耗和工作功耗

• 芯片ESD防护2KV

• QFN48封装

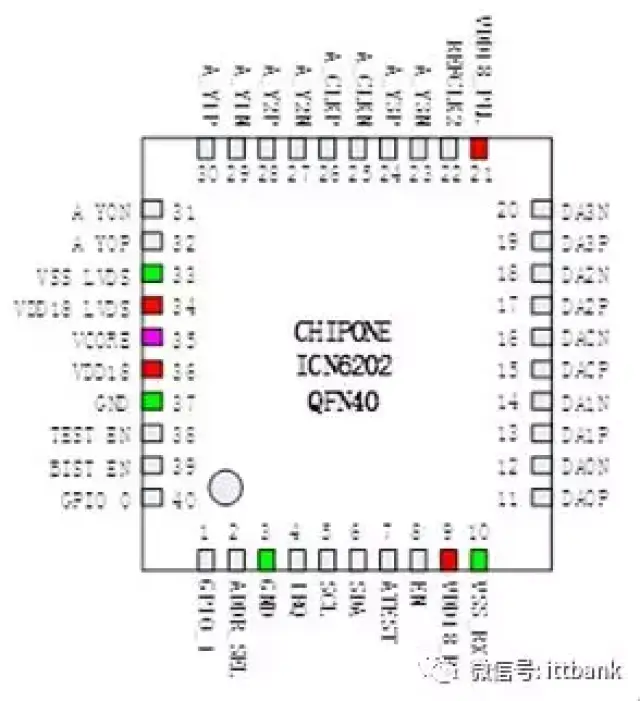

芯片管脚图

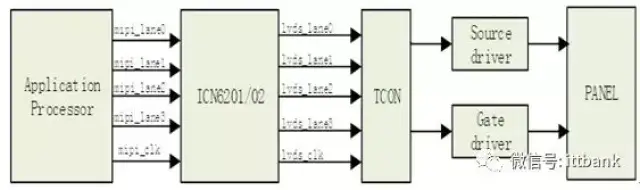

应用框图

特点

• 支持1-4路灵活配置的MIPI DSI信号输入

• MIPI链路单路最大支持速率1Gbps

• 支持RGB666和RGB888打包格式

• MIPI链路支持组内P/N信号交换

• 单LVDS链路，支持6/8bit输出模式

• 支持VESA和JEDIA标准

• LVDS最大时钟支持154MHz

• LVDS链路支持组内P/N交换和组间交换

• 最大分辨率支持1920*1200

• 极低的待机功耗和工作功耗

• 芯片ESD防护2KV

• 1.8V单电源供电

• 封装：QFN40

芯片管脚图

应用

手机、智能手机、PDA

GPS/游戏机

/平板电脑

移动上网设备

家庭娱乐设备

应用框图

5、龙讯半导体

6、新港海岸

屏的种类

屏的种类：STN、TFT、TFD、UFB、OLED、ASV

【STN（Super Twisted Nematic）屏幕】，又称为超扭曲向列型液晶显示屏幕。在传统单色液晶显示器上加入了彩色滤光片，并将单色显示矩阵中的每一像素分成三个像素，分别通过彩色滤光片显示红、绿、蓝三原色，以此达到显示彩色的作用，颜色以淡绿色为和橘色为主。STN屏幕属于反射式LCD，它的好处是功耗小，但在比较暗的环境中清晰度较差。

而lcd电视则是通过电流来改变液晶面板上的薄膜型晶体管内晶体的结构。液晶电视，又叫lcd电视，是通过电流来改变液晶面板上的薄膜型晶体管内晶体的结构，使它显像。而液晶电视（lcd）则是经过电流来改动液晶面板上的薄膜型晶体。

【TFD（Thin Film Diode）屏幕】，又称为薄膜二极管半透式液晶显示屏。TFD技术由精工和爱普生公司开发出来，专门用在手机屏幕上。它是TFT和STN的折中，比STN的亮度和色彩饱和度更好，也比TFT省电。最大特点是无论在关闭背光（反射模式）或打开背光（透射模式）条件下都能提供高画质、易观看的显示，并具有低功耗、高画质、高反应速度等优点。

液晶拼接屏是一种全新的大屏幕拼接方式、高亮度与高色域的液晶显示技术、无辐射，保千里拼接显示领域占据重要地位、超薄，提供震撼的显示效果，虽然市面上也出来了一些只能电视。与同尺寸的其他显示器件相比，大屏幕液晶拼接单元具有更高的分辨率，单屏分辨率最高可以提升1920x1080，能完美显示1080p的高清信号。2、驱动方案的区别：显示主板方案是不一样的，拼接屏的驱动主板主要处理动态图像方面更出色，液晶显示器由于开机时间一般不超过8个小时，采用的是民用级别的显示主板，而液晶拼接屏则要负担365天每天二十四小时的工作量，所以必须采用的监控主板来保证较高的亮度对比度清晰度超耐高温等，进而降低屏幕的使用损耗。

【OLED （Organic Light Emitting Display）】即有机发光显示器,在手机LCD上属于新型产品,被称誉为“梦幻显示器”。OLED显示技术与传统的LCD显示方式不同，无需背光灯，采用非常薄的有机材料涂层和玻璃基板，当有电流通过时

目前在oled的二大技术体系中，低分子oled技术为日本掌握，而高分子的pledlg手机的所谓oel就是这个体系，技术及专利则由英国的科技公司cdt掌握，两者相比pled产品的彩色化上仍有困难。在oled的二大技术体系中，低分子oled技术为日本掌握，而高分子的pled(lg手机的所谓oel就是这个体系的产品)的技术及专利则由英国的科技公司cdt的掌握，两者相比pled产品的彩色化上仍有一定困难。在oled的二大技术体系中，低分子oled技术为日本掌握，而高分子的pled的技术及专利则由英国的科技公司cdt的掌握。

以往很多大屏智能手机在屏幕成像效果与可视角度上都存在不小短板，而z1采用的这块夏普原装屏幕具有全球领先的asv图像质量处理技术，它能有效缩小液晶面板颗粒间距，增大液晶颗粒光圈，并整体调节液晶颗粒排布，降低屏幕反射，增加亮度、可视角和对比度，画质还原自然真切，具有良好的室外辨识度，阳光下均可直视。asv技术主要是通过缩小液晶面板上颗粒之间的间距，增大液晶颗粒上光圈，并整体调整液晶颗粒的排布来降低液晶电视的反射，增加亮度、可视角和对比度。ips是英文in-plane switching的缩写，英文含义为平面转换屏幕技术，由日立公司于2001推出的液晶面板技术，俗称“super tft”，是目前世界上最先进的液晶面板技术，目前已经广泛使用于液晶显显示器与手机屏幕等显示面板中。

总结：

低多效具有节能、海水预处理要求低、淡化水品质高等优点，反渗透膜法具有投资低、能耗低等优点，但海水预处理要求高。第二套方案则以兼顾节能与扩能为目的，改造前px产能10万吨/年（吸附分离工艺），采用吸附与结晶组合工艺改造后，产能增至24万吨/年，同时由于进行了低温热利用，能耗由440千克标油/吨px降至281千克标油/吨px。这类氧化物半导体器件具有制备温度低、载流子迁移率高以及在可见光波段全透明等优点，在一段时间内掀起了研究高潮，很多研究机构都进行了相关研究，但zno、sno等薄膜易形成多晶态，存在不可忽视的大量晶界和氧缺陷，并且器件稳定性差，特性随时间变化显著，这些都阻碍了其进一步发展。

TFT的亮度好，对比度高，层次感强，颜色鲜艳。缺点是比较耗电，成本较高。

UFB是专门为移动电话和PDA设计的显示屏，它的特点是：超薄，高亮度。可以显示65536色，分辨率可以达到128×160的分辨率。UFB显示屏采用的是特别的光栅设计，可以减小像素间距，获得更佳的图片质量。UFB结合了STN和TFT的优点：耗电比TFT少，价格和STN差不多。

如果按照显示效果的好坏由高到低排列依次为ASV＞TFT＞OLED＞TFD＞UFB＞STN＞CSTN
