Nexus5X拆解 做工及用料如何

让谷歌返华这一传闻煞有介事的恐怕要数华为代工nexus新款旗舰机。华为mate 8是华为前不久发布的新款旗舰手机，定位高端用户群体。而在硬件方面,华为荣耀6 plus也对得起旗舰的定位,华为海思麒麟925八核处理器、3gb ram、双4g网络着实给我们带来不小的惊喜。

1080屏幕，搭载高通骁龙800处理器，配备2gb内存和32gb存储空间（可扩展），提供为200万像素前置+670万像素后置，内置8000mah电池，能提供10小时左右的续航，支持lte 4g网络。曾经三星一直都被称为“安卓机皇”，尤其是最近新出的三星galaxy note 8一直被认为是高人气手机，这款手机搭载6.3英寸的2960 1440像素屏幕，搭载了高通骁龙835处理器，后置1200万像素/前置800万像素，内置3300mah电池以及指纹虹膜面部识别解锁功能。根据此前曝光的消息，一加手机 3将配备 5.5 英寸1080p屏幕，搭载高通 820 处理器 lpddr4 4gb ，ram（32gb存储）和6gb ram（64gb存储） 两个版本，1600 万像素后置，800 万像素前置，运行基于 android 6.0 的 “氧 os”，支持指纹识别、全网通，售价将会在2699元左右。

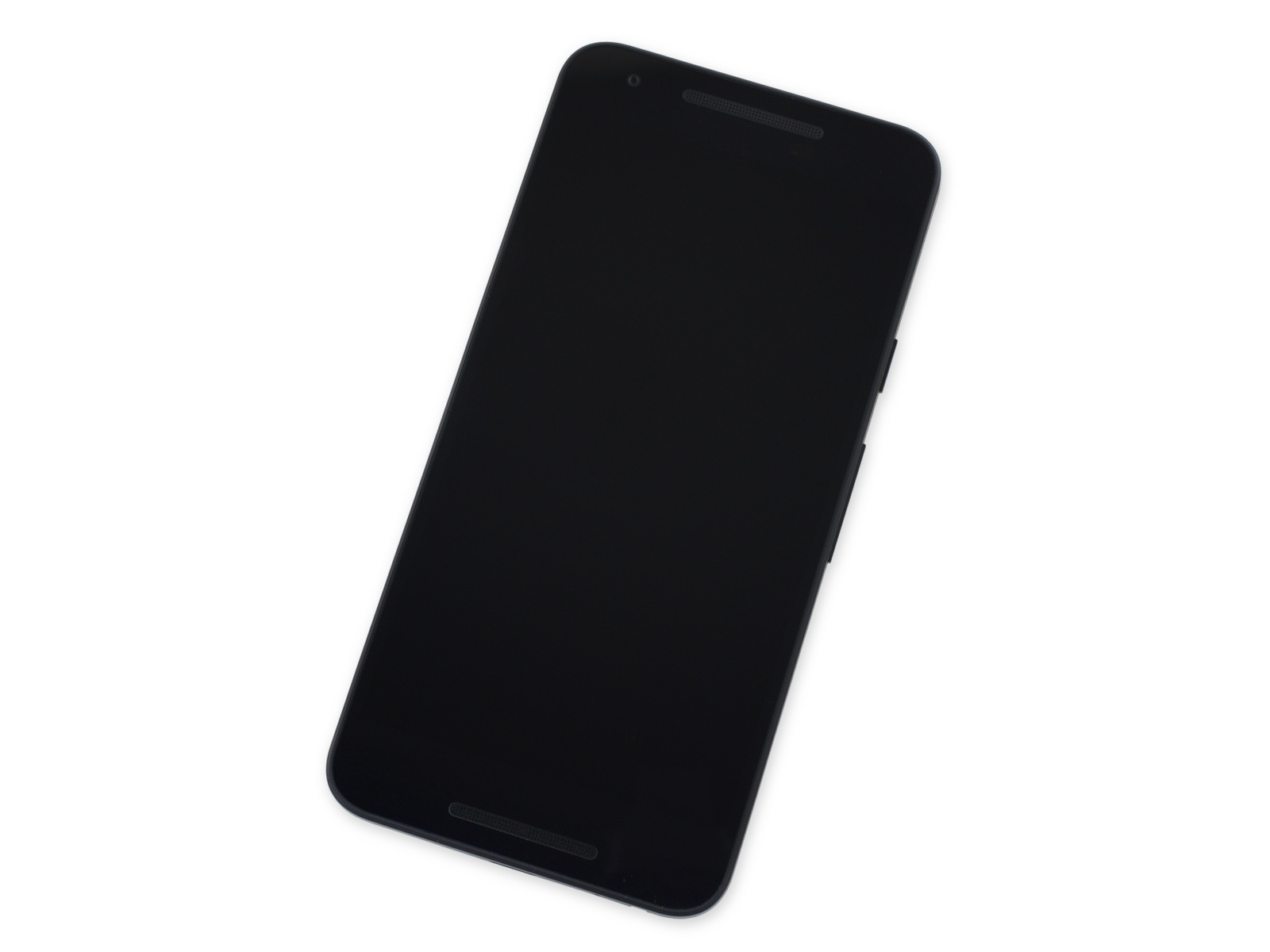

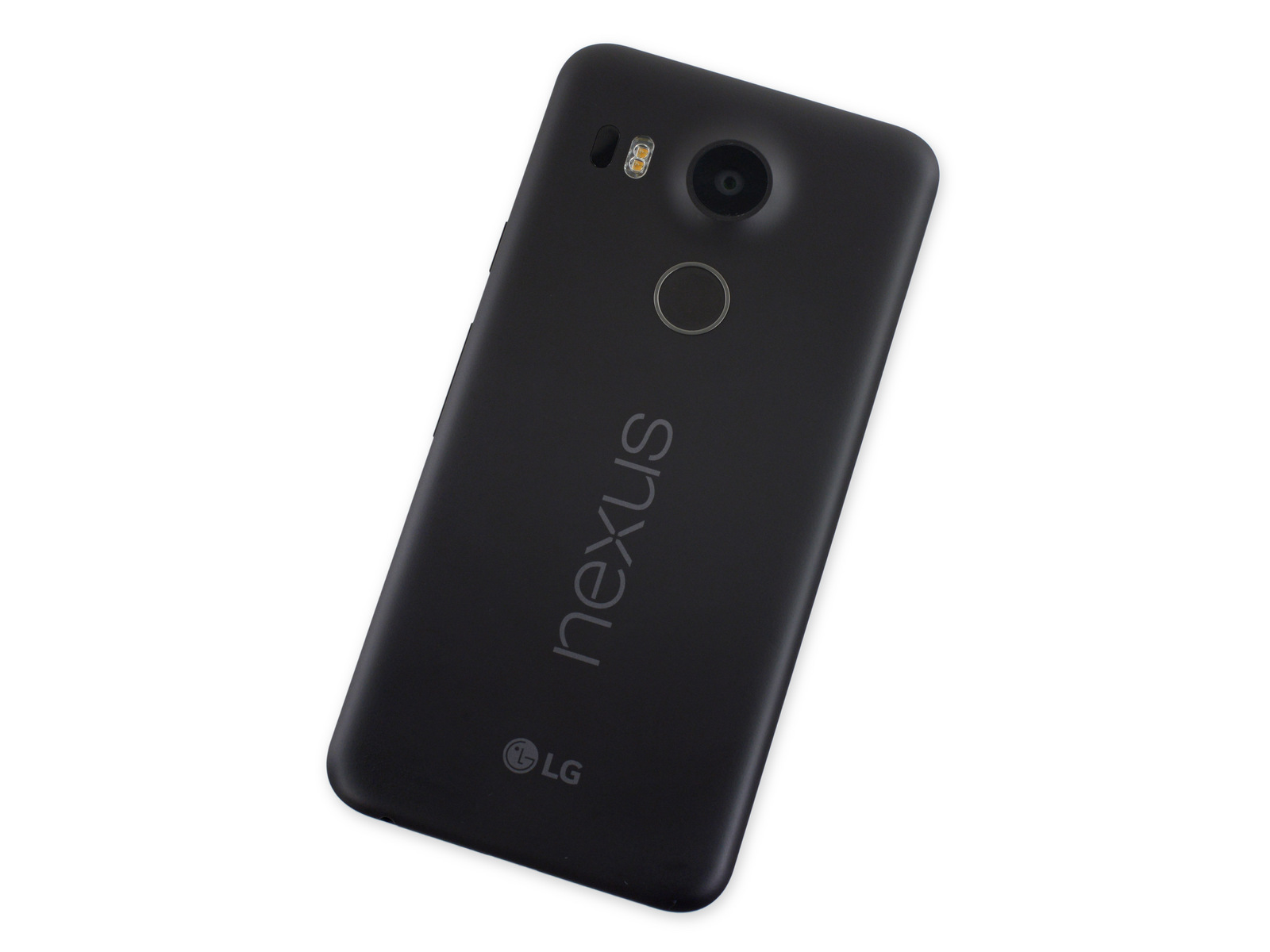

Nexus 5X

Nexus 5X

国外网友入手这台droid2并将其进行详细拆解。团队配置10人团队建议配置：2坦克+3治疗+5dps25人团队建议配置：2坦克+5治疗+18dps详细战术拉格纳罗斯的战斗总共分为三个阶段。直播中，王自如团队还对整个桌面的设计和配置原则、方法等做了详细讲解，还有其他多种高端产品的展示和介绍，值得一看(点击欣赏录播视频)。

Nexus 5X拆解

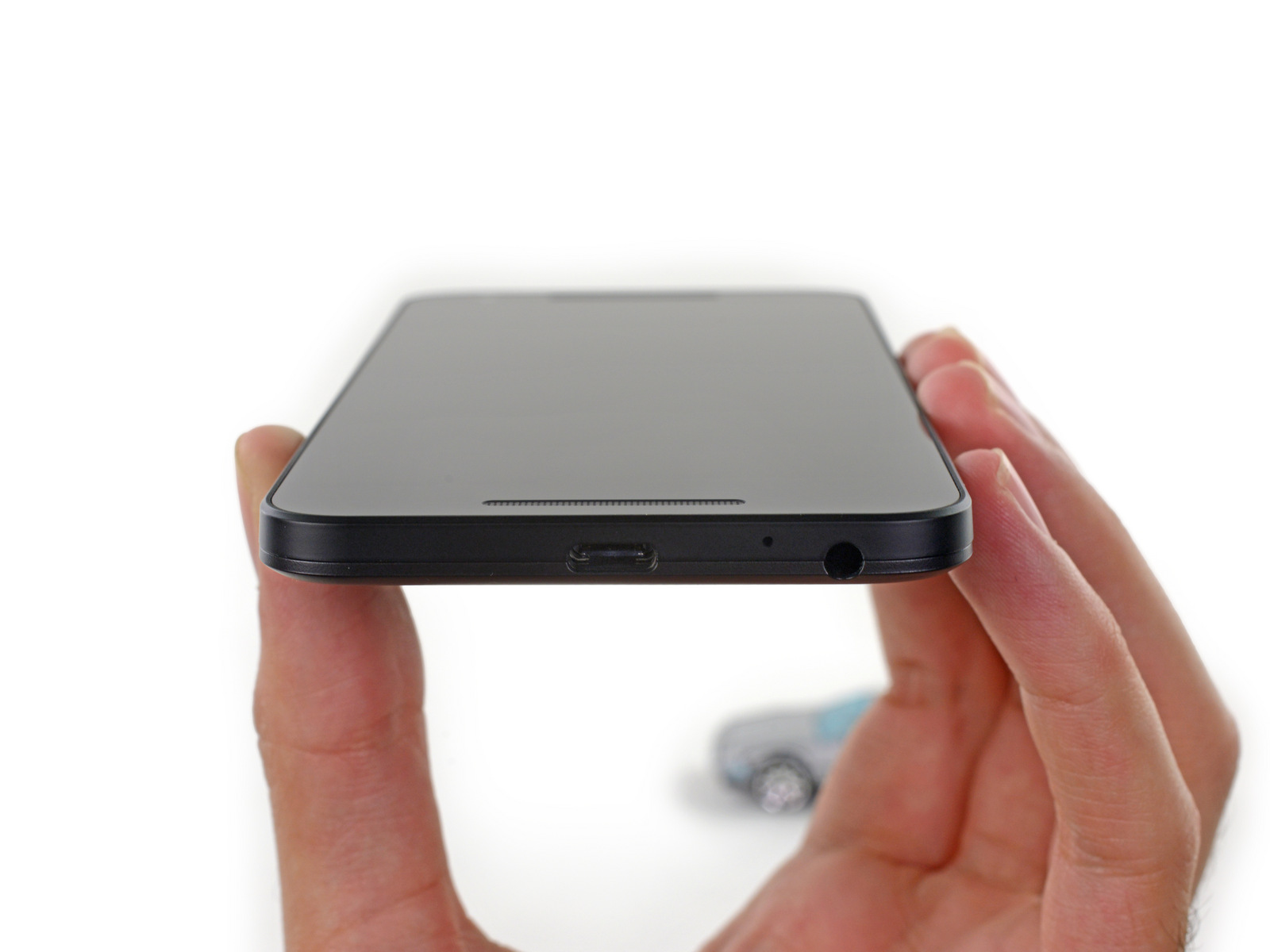

机身底部，分别是3.5mm耳机插孔、话筒、usb接口、扬声器，略有遗憾的是，充电接口并不是type-c接口。机身顶部为该机的3.5mm标准耳机接口和降噪麦克风，底部则是micro-usb接口及在其两侧对称的扬声器与麦克风。在其他机身细节方面，tcl hero n3的顶部和底部分别设有了耳机接口、micro usb和麦克风，机身的两侧设置比较丰富。

Nexus 5X充电接口、麦克、耳机接口

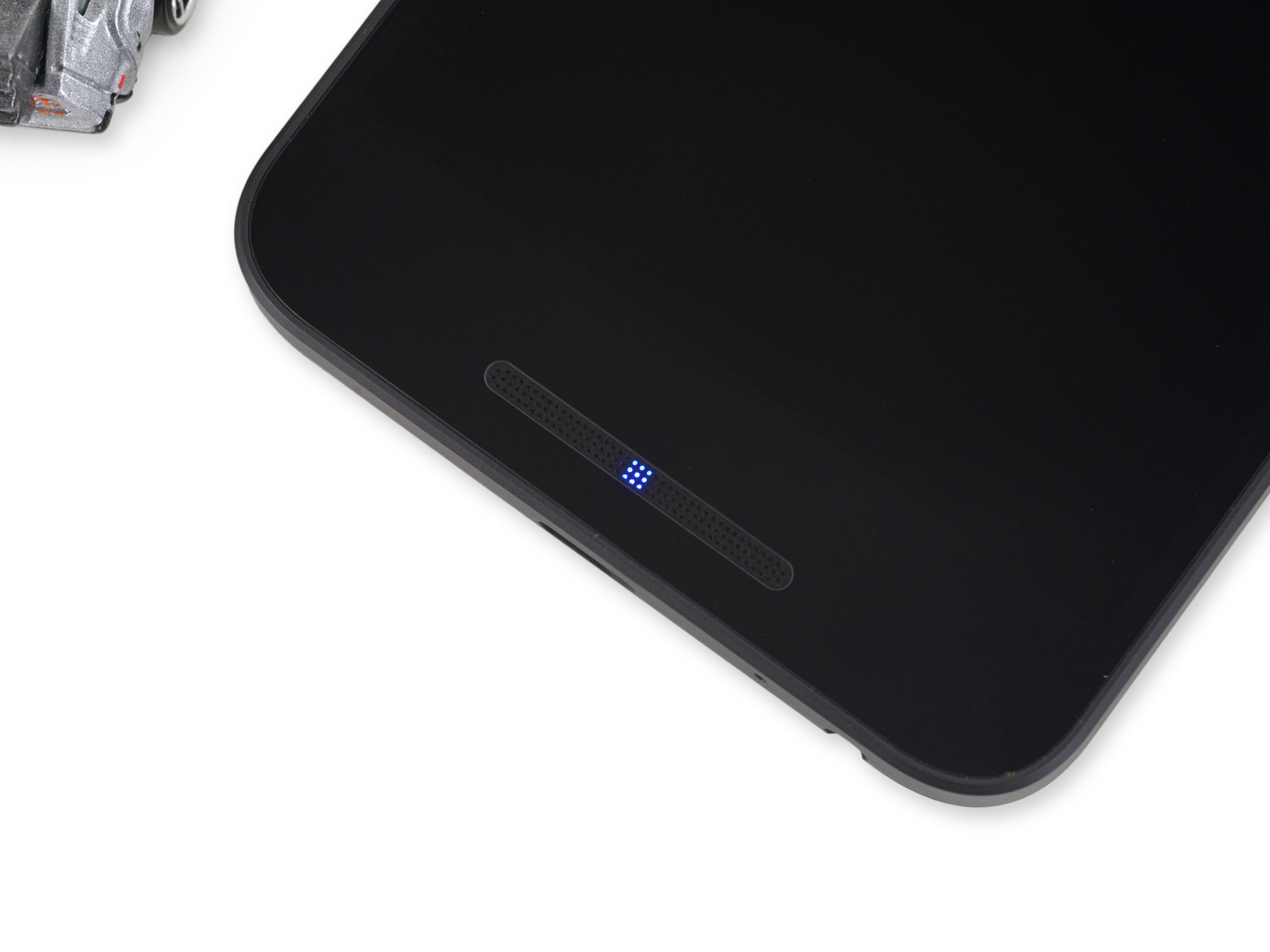

此外，在机身正面下方的这枚扬声器中还“藏”着LED提示灯。

Nexus 5X扬声器中藏着的指示灯

Nexus 5X与Nexus 5在设计上有很多相似之处，只不过两者在粘合剂 的使用上有所不同，当然这对于拆解造不成多烦。

Nexus 5X拆解

Nexus 5X拆解

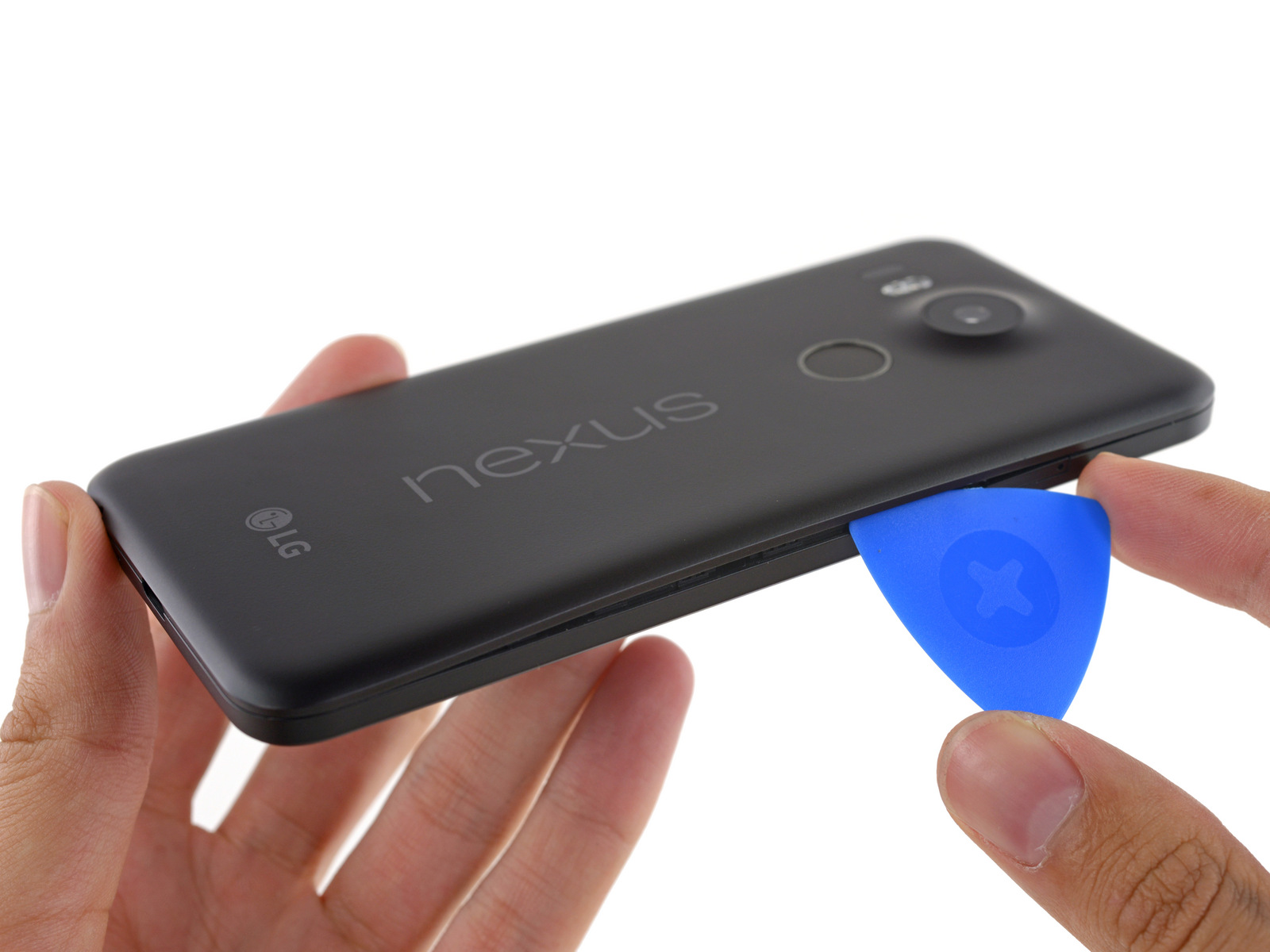

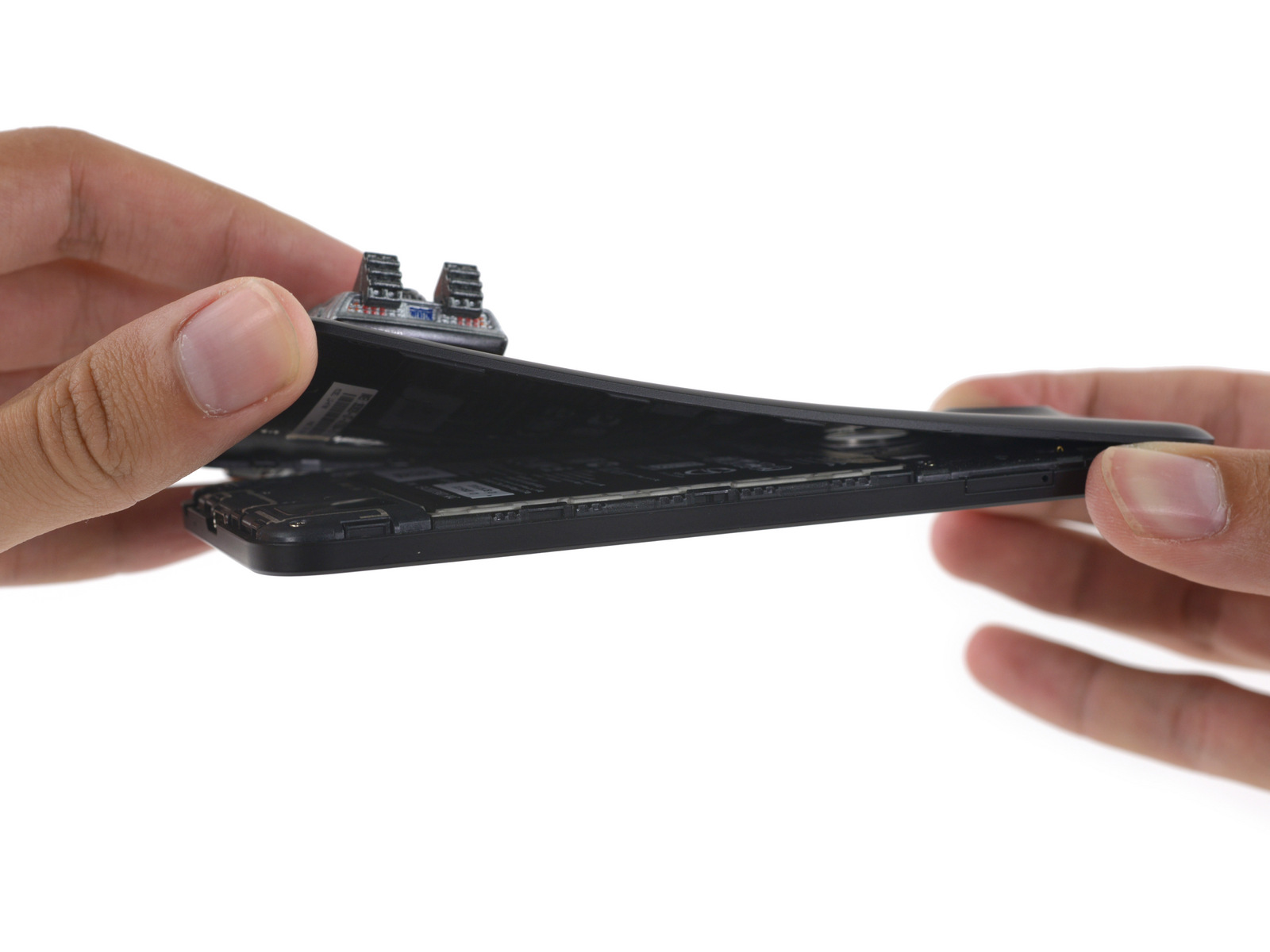

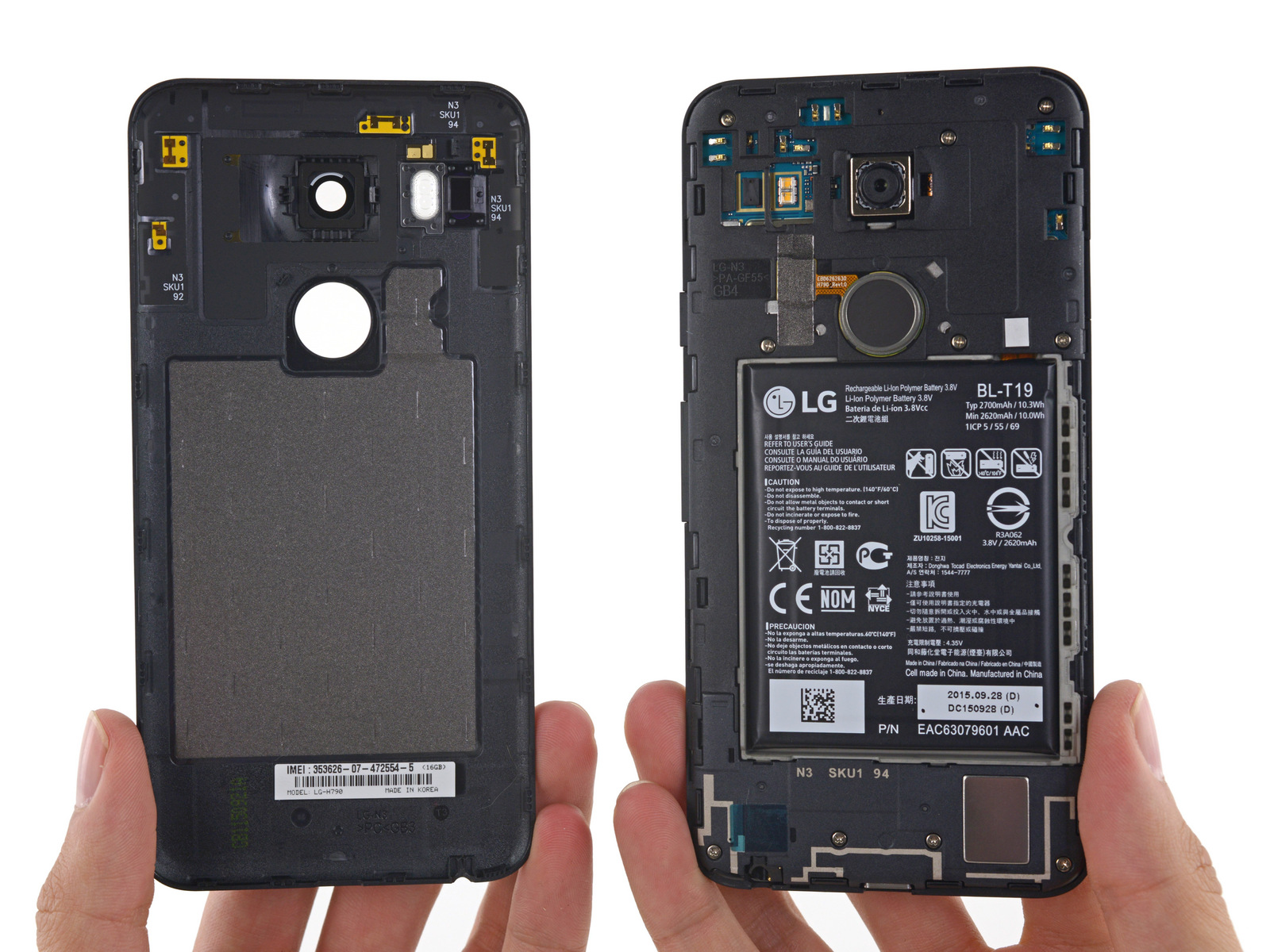

借助撬片，后可就成为第一个分离下来的主体。现在来看一下Nexus 5X机身的内部！

Nexus 5X机身内部

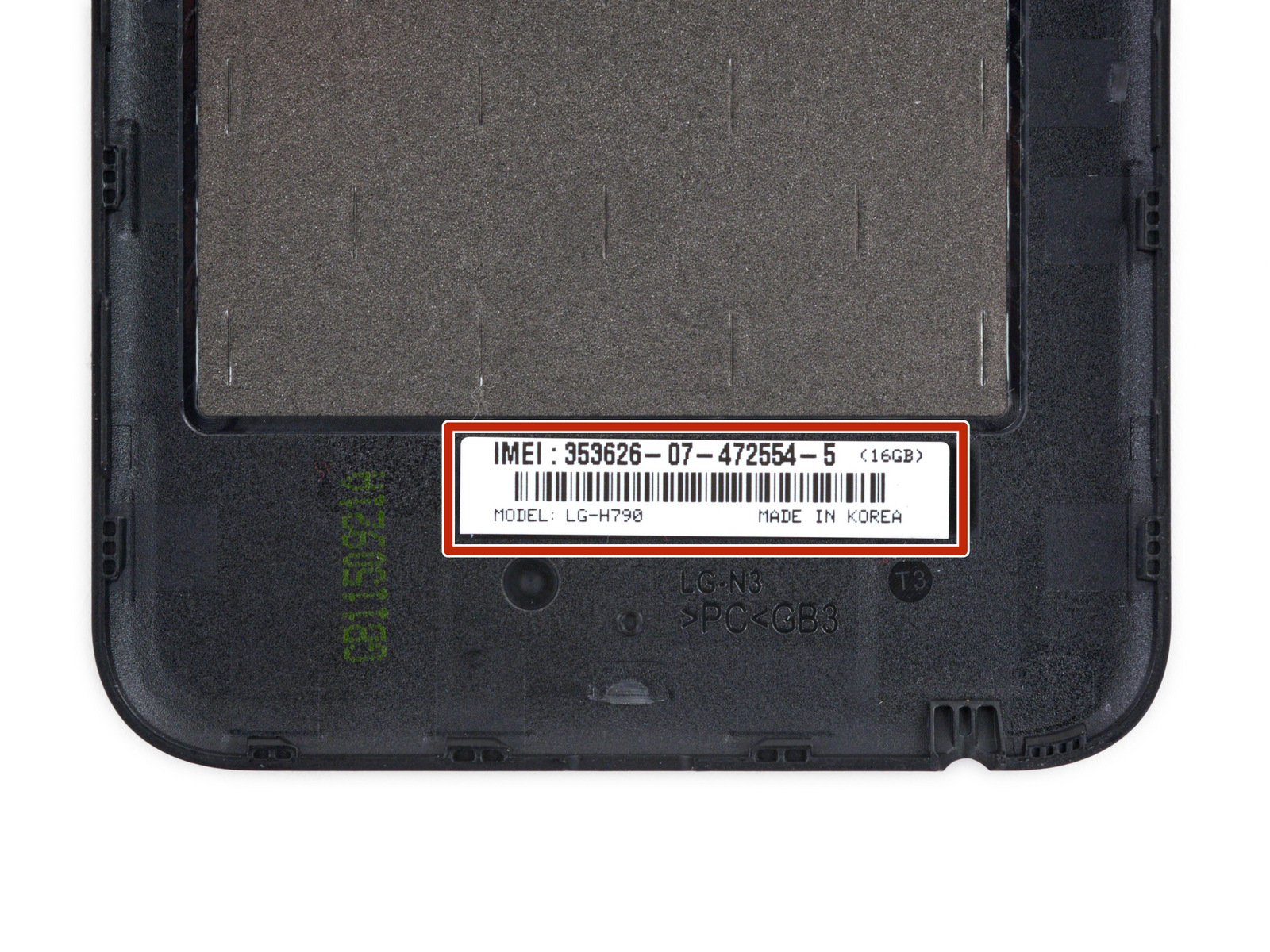

在拆下的后壳上，ifixit发现了产品的产地和型号信息。

Nexus 5X产品信息

1.先了解内部结构然后再动手拆卸，这是我们的教程一贯遵循的方法和思路，首先了解，手机的固定螺丝都在机身内部，所以先要卸下电池盖和电池。通常来见由于碱性电池和碳性电池的结构以及内部采用的材料不同，碱性电池一般比碳性电池重，以碱性电池为例，通常大号电池≥135g，2号电池≥65g，5号电池≥22.5g，7号电池≥10.8g，9v电池≥45g，而碳性电池就会轻很多。不信，你去看看老nokia，只要电池盖会和电池产生接触，那么在电池盖内部你一定能发现三道筋的结构——那绝不是单纯的用来做加强减重的。

Nexus 5X

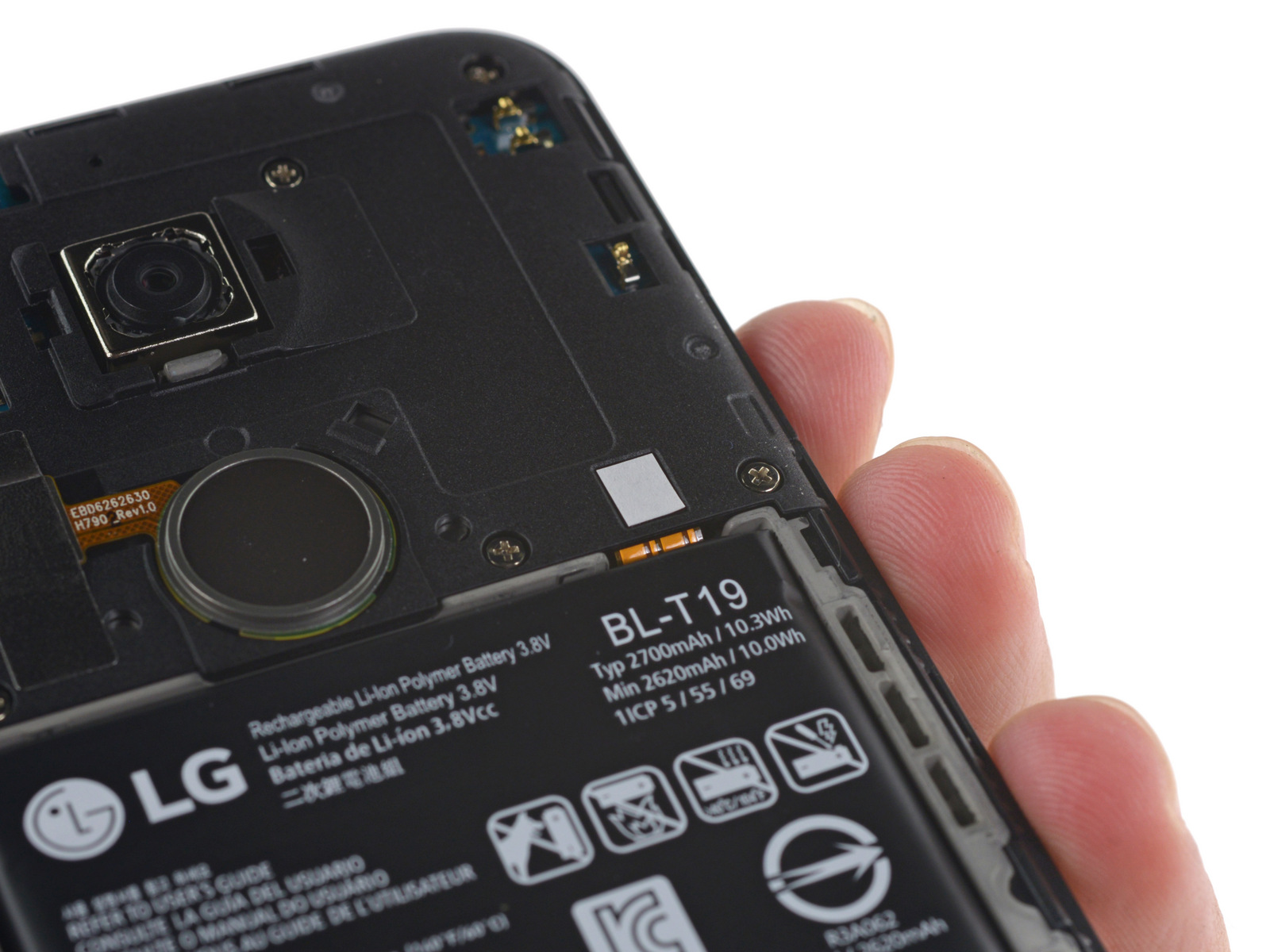

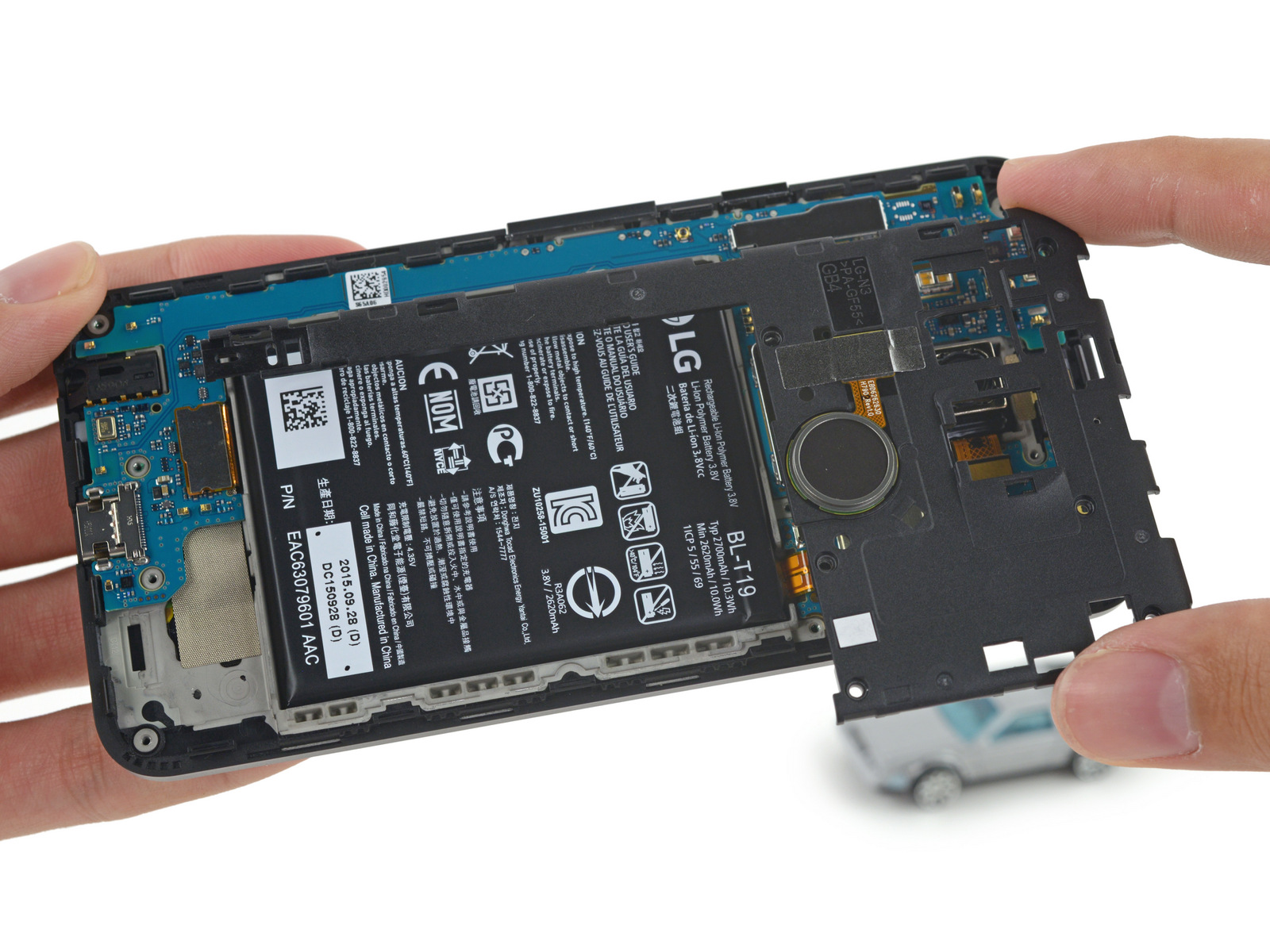

接下来是时候将机身内部隔板拆下了。下半部分的隔板上有天线以及正面对应的扬声器。在上半部分隔板上则包括指纹识别器件。

Nexus 5X拆解

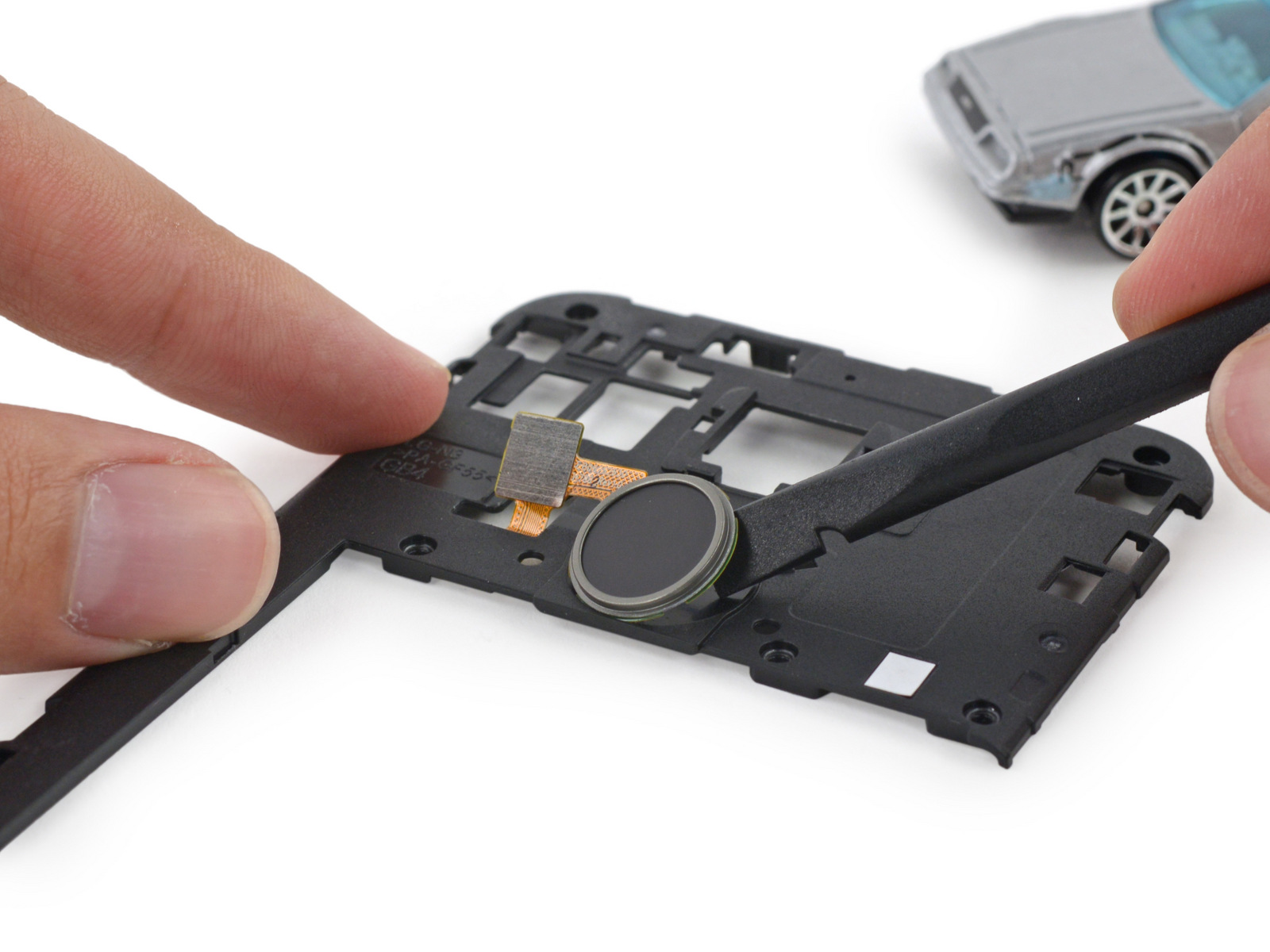

接下来就是卸下指纹识别器件的过程。对于这枚指纹识别，谷歌非常有信心。谷歌指出，其可以在600毫米内完成对指纹的识别，如此快速的反应甚至在识别过程时就已经完成了解锁（甚至可以跳过解锁界面）。

指纹识别

指纹识别

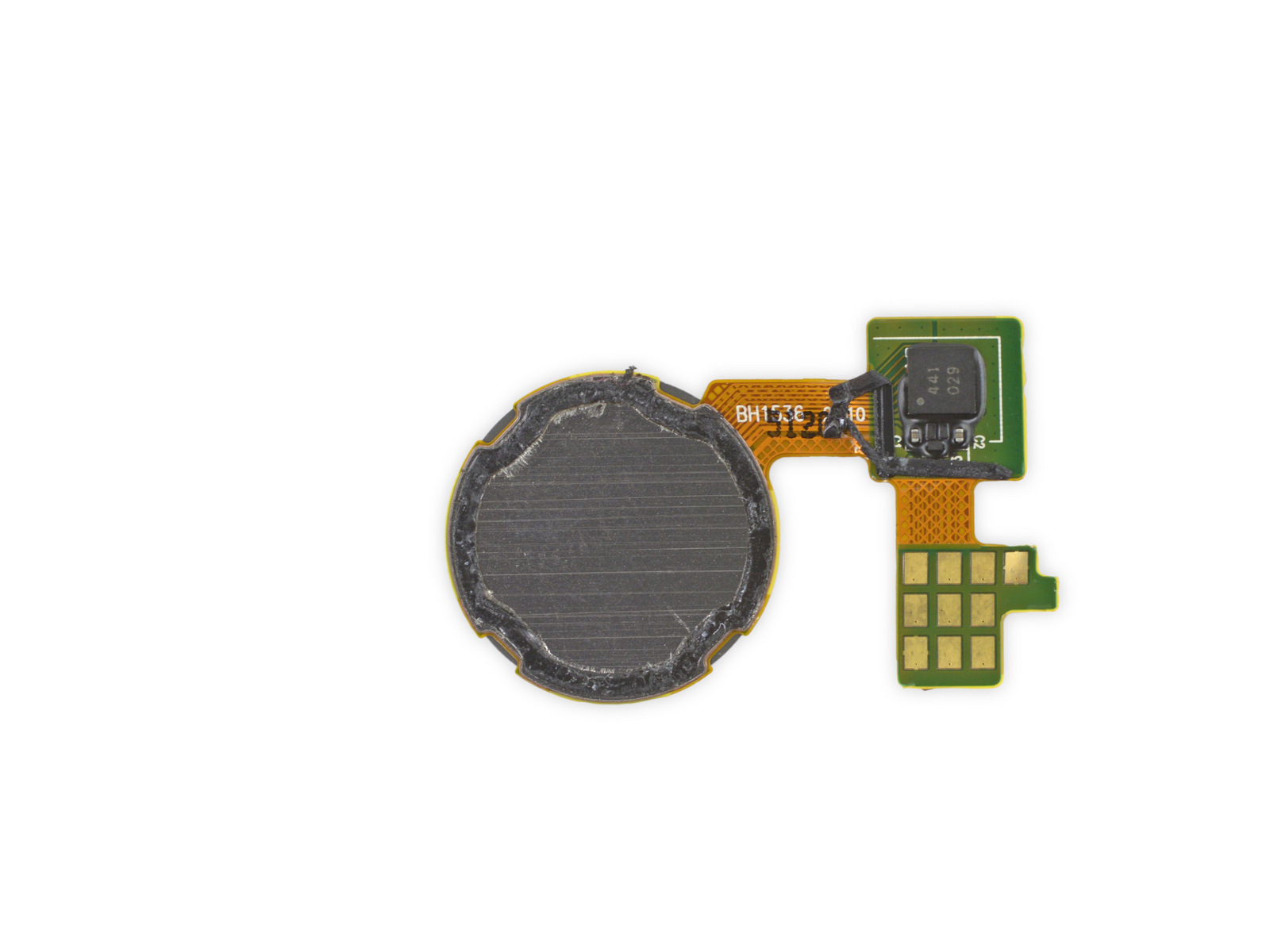

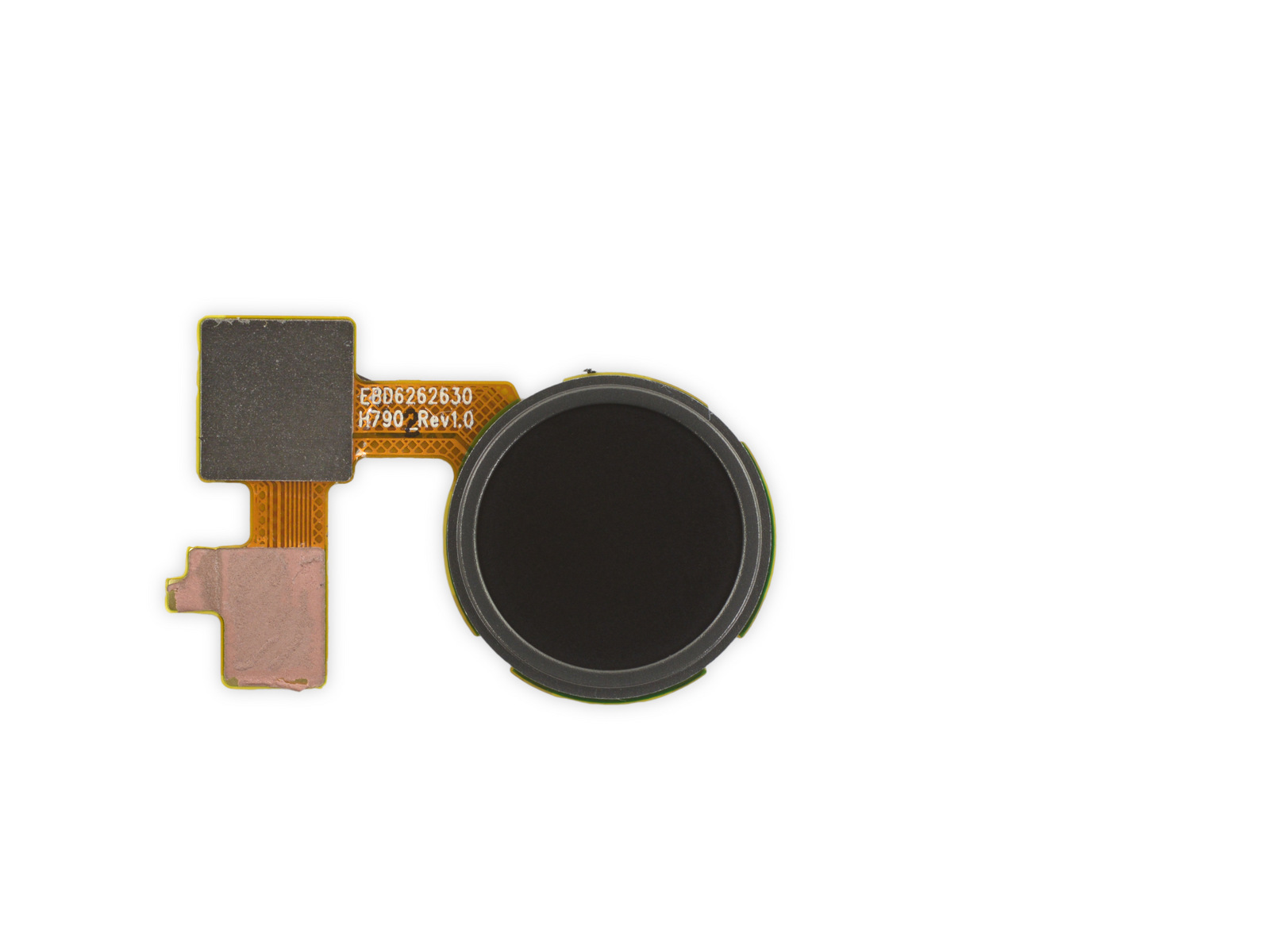

在指纹识别的背部，ifixit发现了一些小的芯片。他们指出，这些芯片相对而言更耐用同时也更容易进行后期的修复。

指纹识别模组

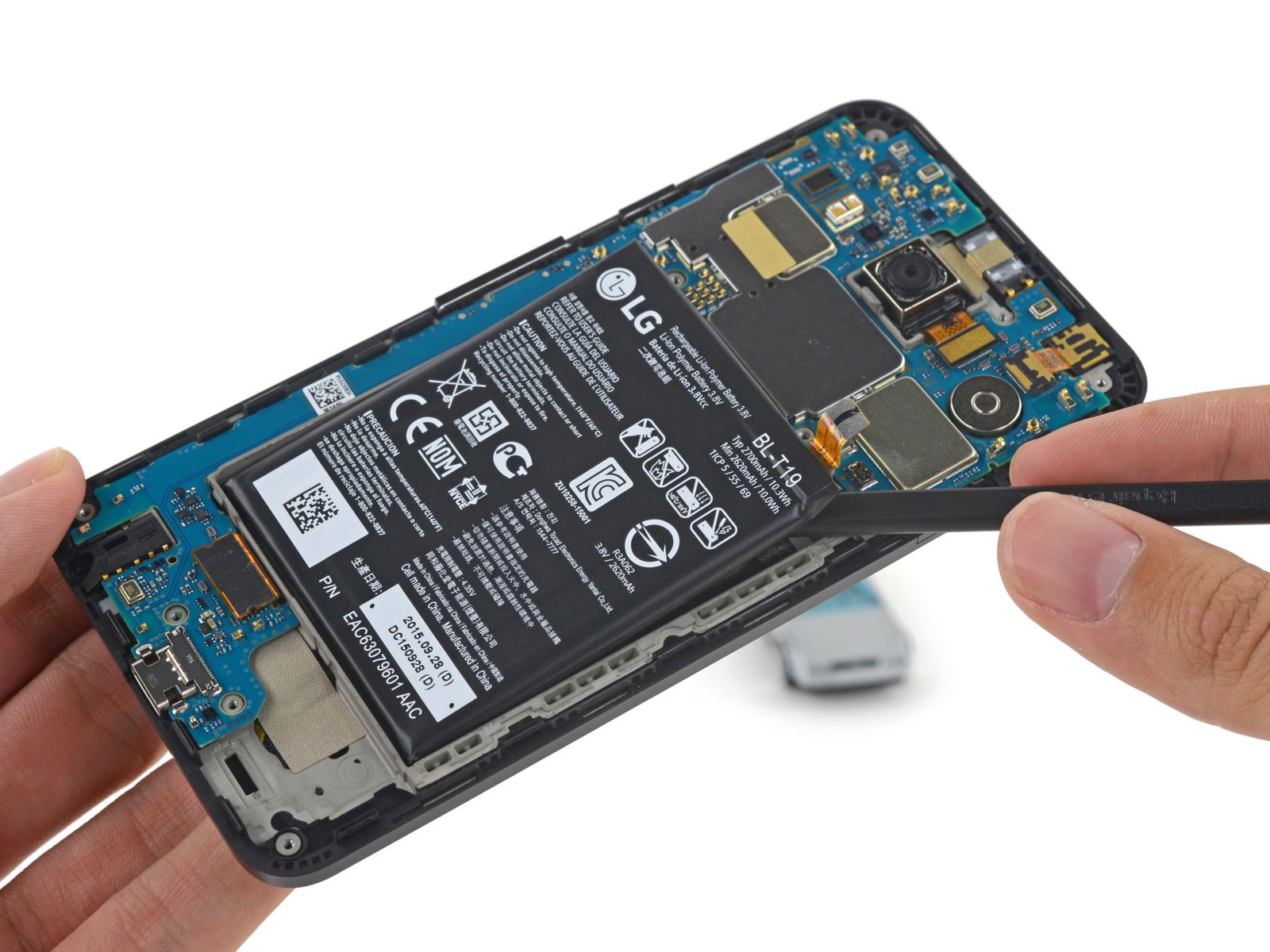

接下来拆解有少量胶固定的电池就比较容易了。

取下电池

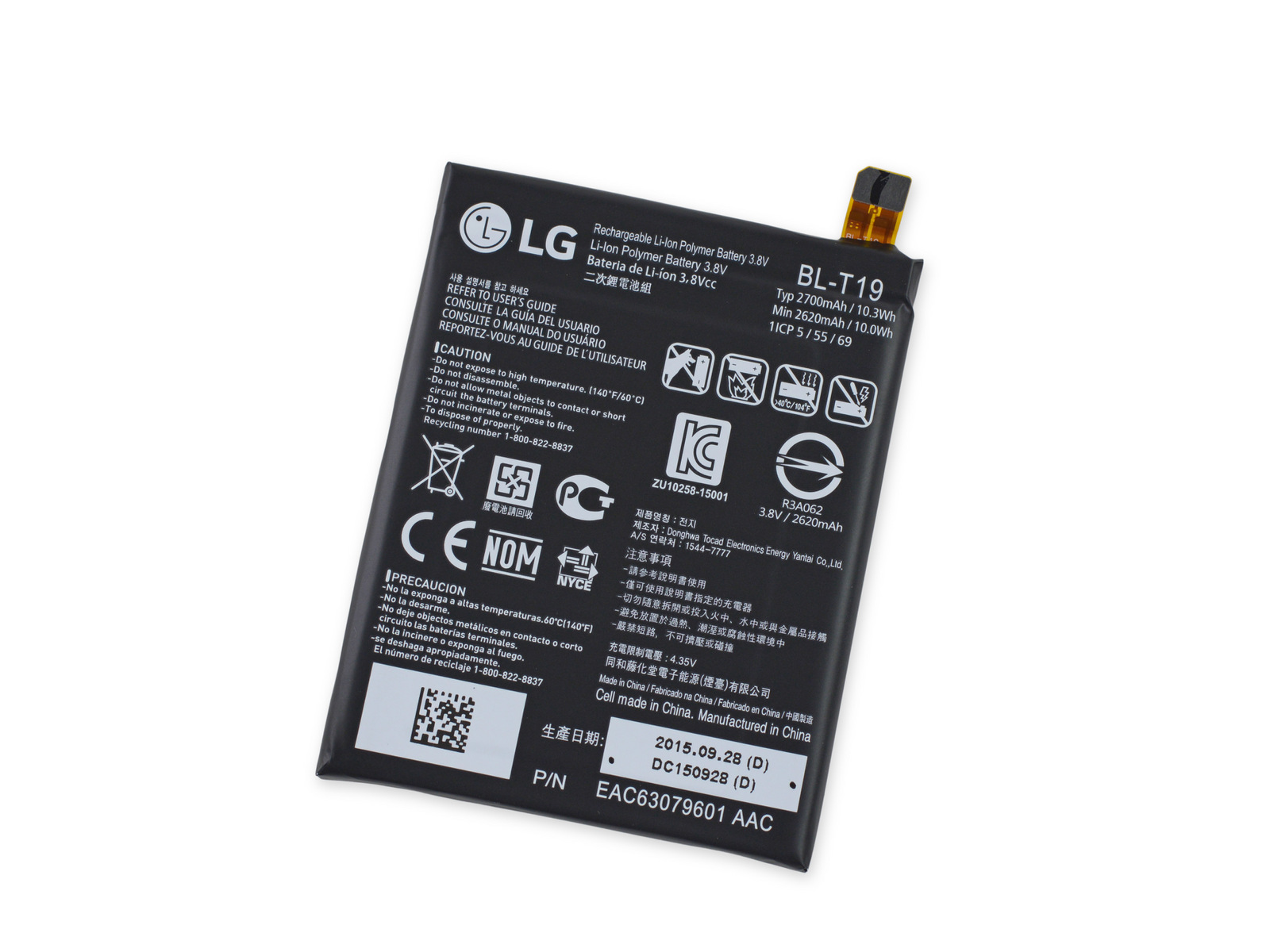

尽管位于机身背部的指纹识别占据了一定空间，Nexus 5X的电池容量也达到了2700mAh，比Nexus 5多了400mAh。对于Nexus 5X的电池，谷歌表示“充电十分钟可用四小时”！

Nexus 5X电池

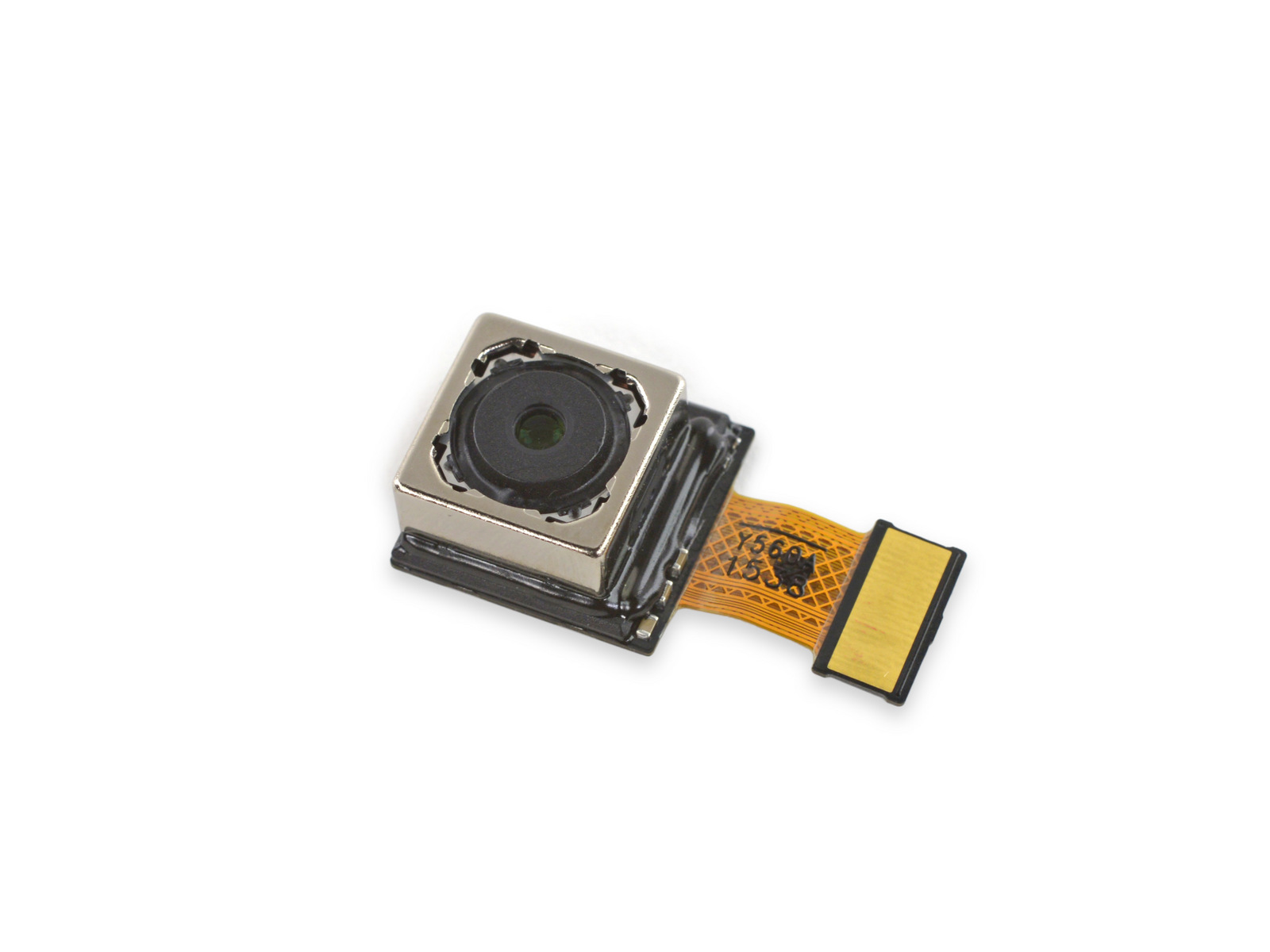

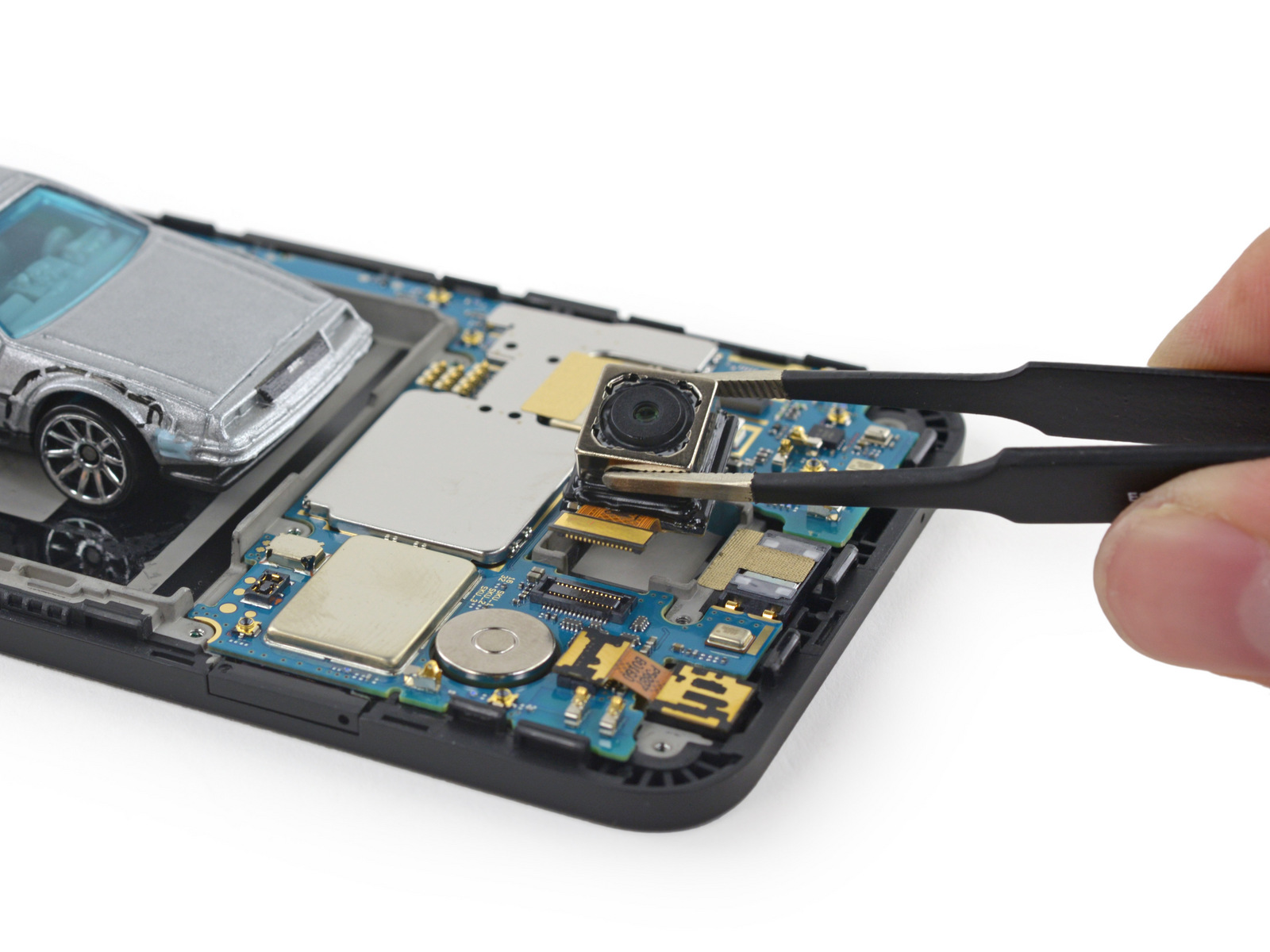

接下来是像素为1230万的Sony IMX377主，特别指出的是这没并没用光学防抖。

Nexus 5X主

Nexus 5X主

接下来是前置，这也是拆下主板前的最后一道防线。

前置

笔者的主板是技嘉8pe800i845pe主板，主板上面带6个usb2.0接口，除了主板自带的两个usb接口外，剩下的四个usb接口都需要从主板的两个的引出（图1），随主板提供了一个有两个usb接口后置的挡板（图2），接这个比较方便，直接接在一个的插座就行了。ide线的主从设置,距离近的两个接口是用来接硬盘的,另外一个接主板,两个接口中离主板远的那个接口是master,接在这个接口的硬盘需要设置为主盘,也就是跳线要设置为master,离主板近的那个接口是slave,接在这个接口的硬盘需要设置为从盘,也就是跳线要设置为slave,这样才能两个盘都认出来,如果设置正确而两个盘都认不出,就要检查一下数据线有没有问题了 一般来说,硬盘出厂时默认的设置是作为主盘,当只安装一个硬盘时是不需要改动的:当安装多个硬盘时,需要对硬盘重新设置. 这是一种硬盘的设置说明,。24pin主板供电接口及其他现在前/后置接口接线处图中的接口是前/后置usb接口的接线处，在高端的主板上还提供了天性化的设计，能防止接错线而烧毁主板，普通用户在接该线时，可以参考主板标明书，两端白色的是com口和ieee 1394接口。

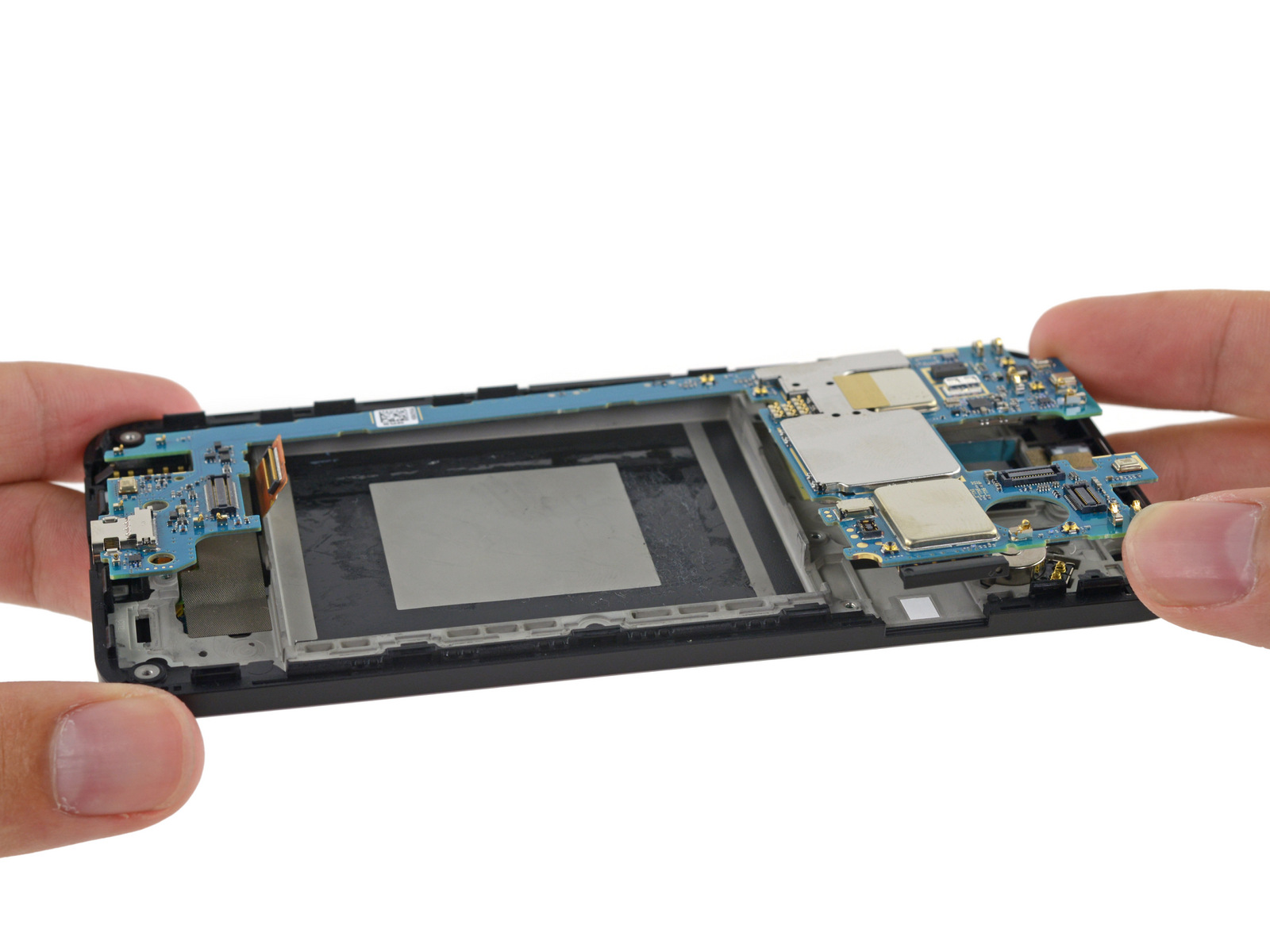

取下主板

Nexus 5X充电模组与主板焊接到了一起

随后，高通又对其中低端的骁龙600和骁龙400系列处理器进行了一次更新，推出了三款芯片——骁龙625、骁龙435和骁龙425。在2013年初的ces展会上，高通发布了多款新型号骁龙处理器，同时宣布骁龙处理器重组为骁龙800/600/400/200这四个全新的系列，处理器相比前一代产品在性能上有大幅度的提升，尤其以骁龙800和骁龙600这两个系列的芯片最明显。其中，高通骁龙600系列和骁龙400系列芯片明显倍受华为、oppo、vivo、sugar糖果手机的青睐，从某种程度上讲，华为 畅享6s和vivo y66持续引领中国热销千元机市场的风骚，高通骁龙600系列和骁龙400系列也算是功臣之一。

Nexus 5X主板一侧

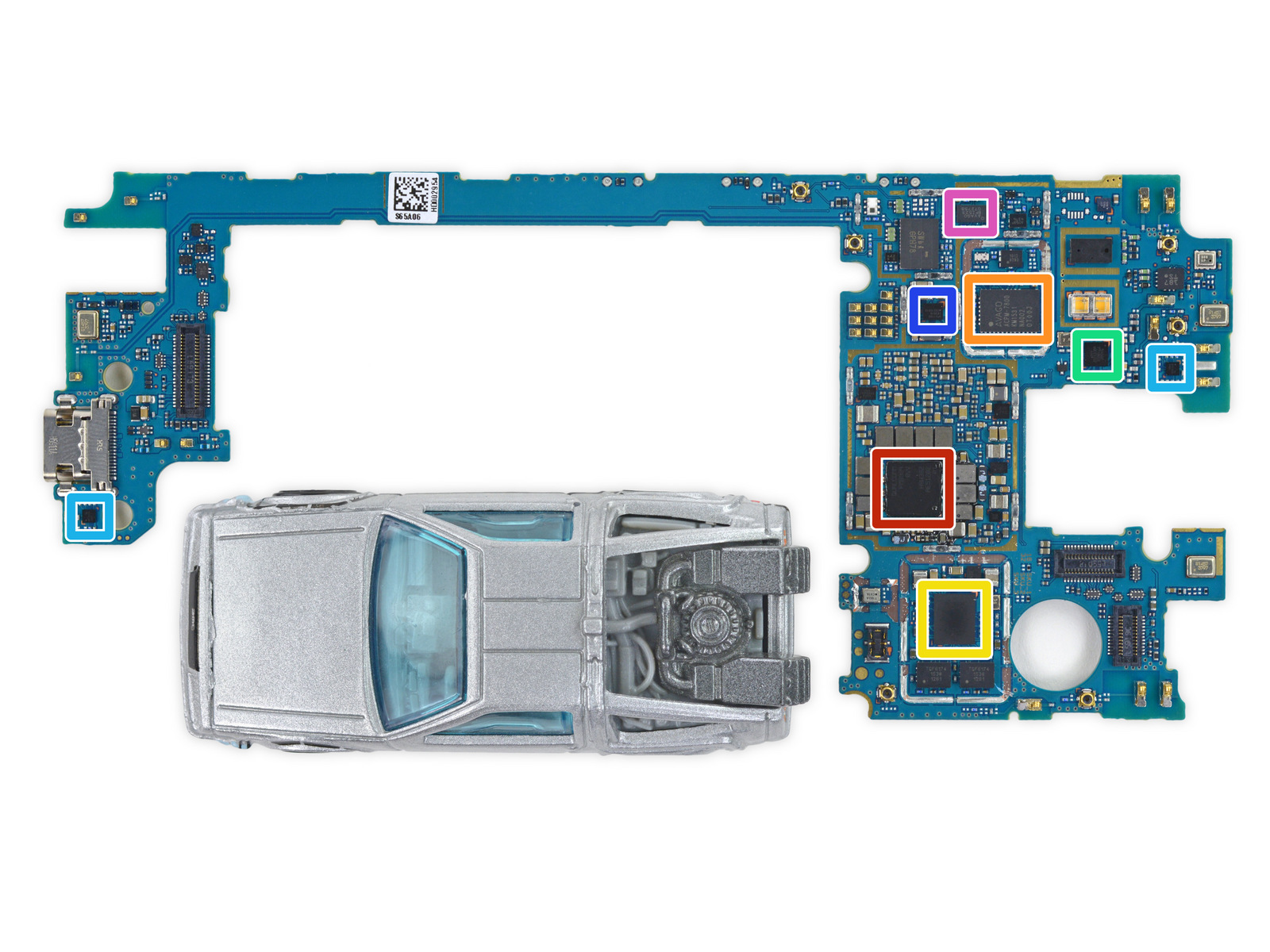

在主板的另一侧同样还有很多芯片模组。红色区域为高通pmi8994电源管理芯片;橙区域为Avago acpm7800四频GSM / EDGE和多模式功率放大器：区域为高通QCA6174 802.11ac Wi-Fi 2x2 MIMO模组;绿色区域为NXP 54802 7770018 sQD15312;浅蓝色区域为RF Micro Devices rf1149a路由交换机;深蓝色区域为高通qfe1100包络跟踪芯片;粉红色区域为Avago bfi523。

Nexus 5X主板一侧

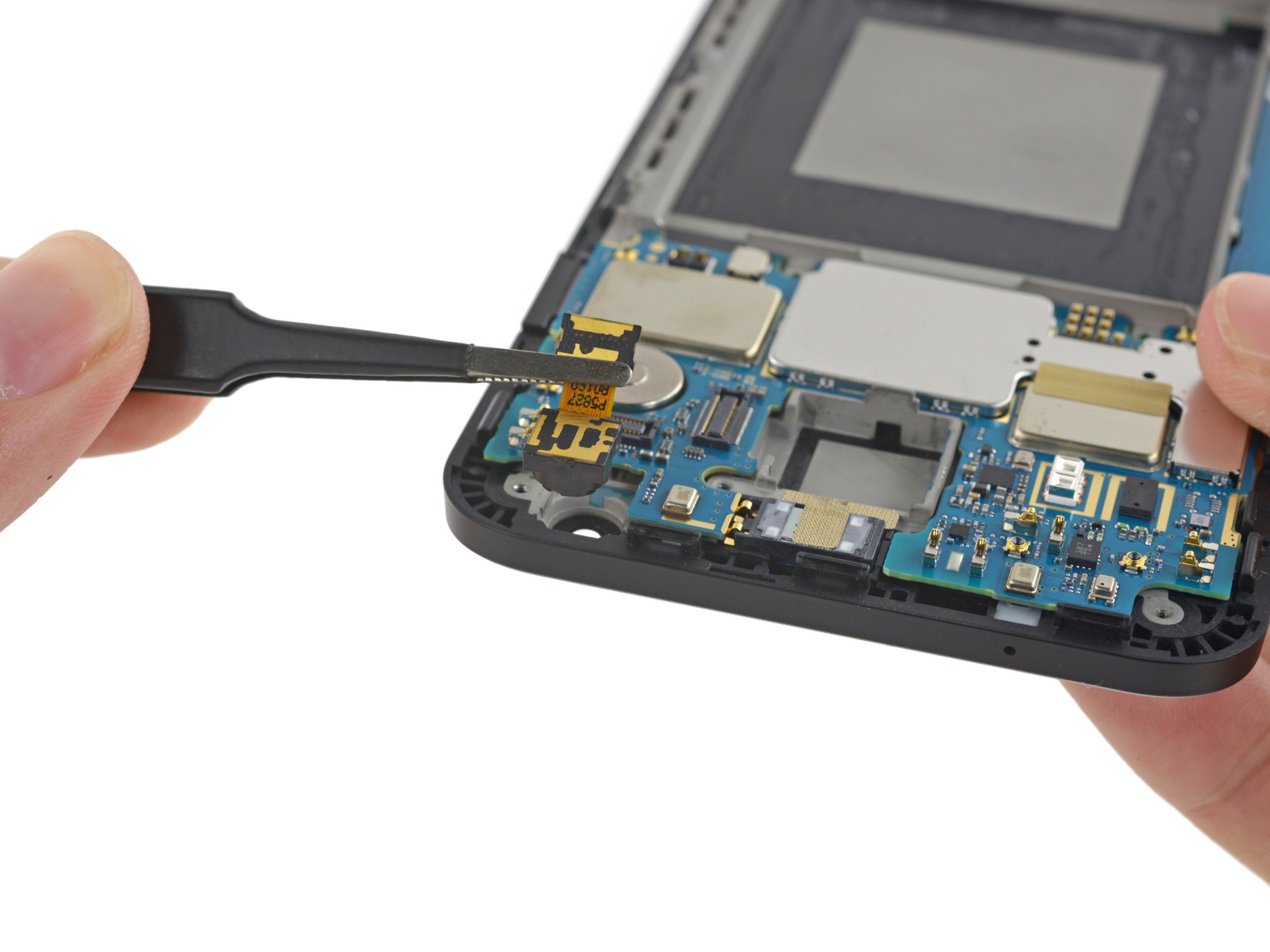

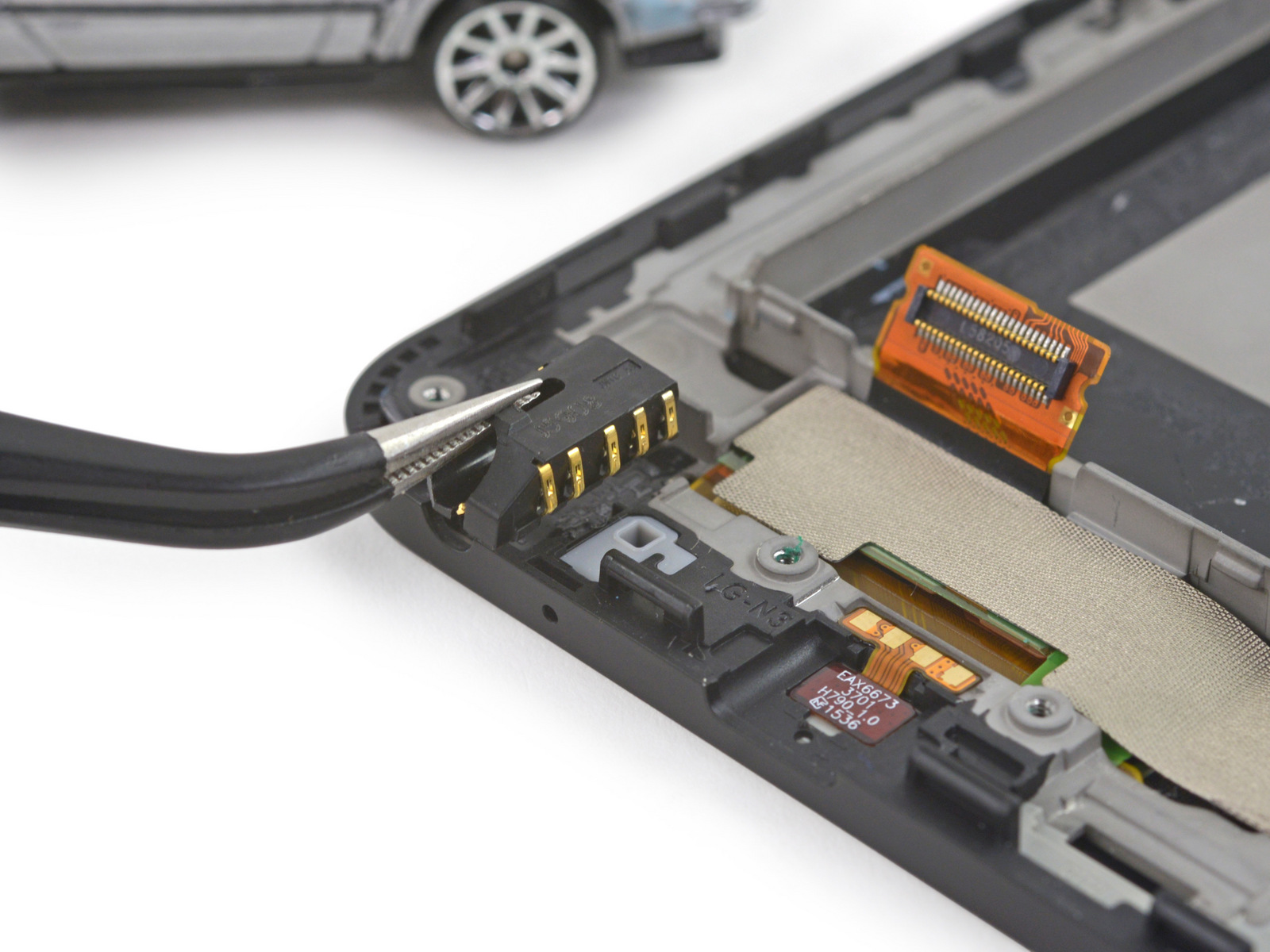

Nexus 5X采用了传统的弹簧接触耳机端口。这种端口的优势在于可单独替换，可以简化维修，降低成本。

Nexus 5X耳机模组端口

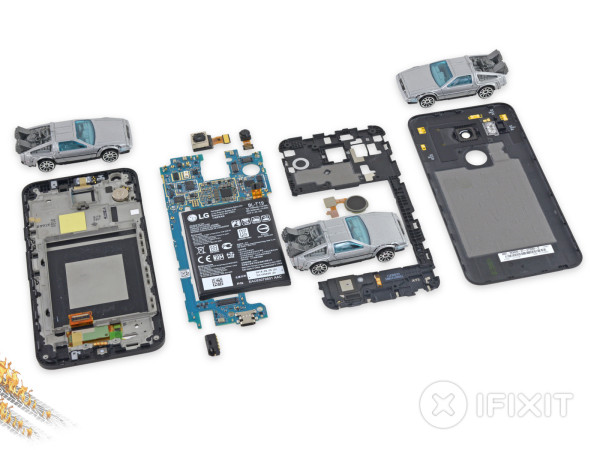

Nexus 5X全家福

Nexus 5X的维修性评分为：7

最终，ifixit团队给Nexus 5X的维修性评分为：7（10为最容易修复）。nexus5x原装充电器规格由此可见，Nexus 5X维修还是相对容易的。该机维修的优势主要是，拆解方便（不需要太多工具），许多组件采用模块化设计可独立更换（包括电池在内）。而Nexus 5X的维修难点则在于其显示器组件，表层的保护玻璃与液晶显示器被装配到了一起，这意味着一旦手机玻璃碎裂，要更换的可能是整个显示模组。

前六代“亲儿子”介绍

与第七代Nexus系列手机有两款机型不同的是，此前几代Nexus系列手机均为“独生子”，因此共有六款手机，依次为：HTC nexus One，三星 nexus S，三星 Galaxy nexus，LG nexus 4，LG nexus 5以及Moto nexus 6。

nexus One是Google在2010年1月推出的首款自有品牌手机。它由HTC代工，采用高通QSD8250 1GHz处理器512M内存、500万像素主镜头，运行Android 2.1系统。nexus One在推出后常被拿来与iPhone相比，它采用的3.7英寸WVGA显示屏比iPhone 3GS更大、更长也更亮。

nexus S是第二款nexus手机，它由Google和三星合作研发，2010年12月正式到来。和nexus One相比，nexus S的系统更新到Android 2.3，它的屏幕、存储和传感器同样出现了升级。三星还为它添加了前置镜头，视频通话不再是困扰nexus用户的问题了。nexus S采用4英寸Super AMOLED显示屏，它的分辨率只有800×480，但弧面设计为它赢得不少关注。弧面屏幕更加贴合用户脸型，指尖操控时也更易滑动。它称得上 nexus S 硬件上的一大亮点。

中兴努比亚z5迷你版 四核处理器 4.7英寸1280*720分辨率屏幕 1300万像素 行货1888元htc one x 1.5g四核处理器 4.7英寸1280*720分辨率屏幕 800万像素 行货1999元 水货1500索尼lt26ii 双核处理器 4.3英寸720p屏幕 1200万像素 行货2399元 水货版1600元索尼 lt29 双核处理器 4.6屏幕1280*720分辨率 1300万像素 行货2499元 水货1800三星 i9152 双核处理器 5.8英寸屏幕 800万像素 行货2399元三星i9260 1.5ghz双核 4.65寸炫丽屏 1280*720分辨率 800万像素 行货2399元。基本参数：手机昵称：galaxy s3上市日期：2012年手机类型：3g手机，智能手机，平板手机外观设计：直板主屏尺寸：4.8英寸触摸屏：电容屏，多点触控主屏材质：hd super amoled主屏分辨率：1280×720像素主屏色彩：1600万色网络类型：单卡双模网络模式：gsm，wcdma，cdma2000数据业务：gprs，edge，hspa+支持频段：2g：gsm 850/900/1800/19002g: cdma 1x 800mhz3g：wcdma 850/900/1700/1900/2100mhz3g:cdma2000 evo 800mhz理论速率 hsdpa：14.46mbpshsupa：5.4mbpshspa+: 24mbps操作系统：android os 4.0用户界面：touch wiz 4.0核心数：双核cpu型号： 高通 骁龙snapdragon msm8960cpu频率：1536mhzgpu型号：adreno225可用空间：16/32gb机身内存：2gb ram存储卡：microsd卡，支持app2sd功能扩展容量：16/32gb电池容量：2100mah键盘类型：虚拟qwerty键盘机身颜色：蓝色、白色手机尺寸：131.3×63.7x8.5mm手机重量：126g。摩托罗拉me860作为摩托罗拉首款双核手机，采用了tegra 2双核平台，4英寸的qhd分辨率在现在看来依旧不错（不过pentile排列是一大遗憾），摩托罗拉m865更换到了ti omap4430双核处理器，屏幕升级到4.3英寸。

谷歌nexus系列第四代手机nexus 4由LG代工，于2012年11月13日在谷歌官方商店正式开卖。它配备了4.7英寸1280*768分辨率屏幕，采用LG True HD屏幕显示技术，表面为康宁大猩猩2代强化玻璃，并搭载高通骁龙S4 Pro四核处理器以及2GB RAM，后置800万像素，支持无线充电。

Google与LG的合作在最新的nexus 5上得到延续。它是谷歌2013年10月推出的产品，像Android阵营中愈发激进的屏幕尺寸变革一样，nexus 5的屏幕也升级到4.95英寸。nexus 5抛弃了nexus 4采用的玻璃背板，回归到塑料材质。质感相对而言或许有所下降，但塑料解决了nexus 4跌落后的背板破碎问题。

谷歌于2014年10月16日凌晨在官方博客上正式发布由Moto代工的nexus 6，也就是最近一代的nexus手机。这款新机由Motorola打造的手机，外形设计极像放大版的Moto X。配置方面，这款手机采用的是5.96寸的屏幕，分辨率达到1440×2560（493 ppi），处理器采用高通骁龙805，电池容量达到3220mAh。该产品前置200万像素，后置1300万像素的。
