【闺蜜体验团】机械键盘改热插拔——旧键盘

电脑杂谈  发布时间:2021-06-12 23:03:38  来源:网络整理

键盘是2016年买的,用了两年了,按键不好用。 300块钱这么小的东西我都不想换。如果轴坏了,我会拆开清理干净,我会使用它。和。今年按键坏了比较多,拆修一次真的很麻烦,于是换了新键盘,旧键盘扔了。国庆节前突然在网上看到一篇关于把机械键盘改成热插拔的文章,于是想起了这个300块的小垃圾,觉得这个产品吃灰太浪费了,所以改成热插拔了-swappable,所以它会被打破。轴可以随时拆卸和修理,放在工作中是好的,如果您高兴,可以将其更换为另一个轴以改变手感。所以国庆前下单买了空心铆钉,趁着国庆空闲时间做了一些修改。

下图是上次维修键盘灯时拍的。因为只有白色,而且我喜欢黑色,所以换了黑色的键帽。键盘面板为白色,底壳为铝制。这一次,我们将键盘拆解,准备将其完全变黑,并使其完全变黑。


首先取下所有 87 个键帽


拆下PCB板,上面的黑色钢板夹在轴体和PCB之间。它不能被移除。更换热插拔后,必须靠它来固定轴体。


用吸锡器拆下所有轴,87个键,174个焊点,这绝对是对耐心的极大考验。好在键盘不是104键。


机械键盘红轴和黑轴_机械键盘黑轴和红轴_机械键盘改热插拔轴

轴体拆下后进行质量检测,结果断了很多。这不是之前修复的批次。 TTC的轴真是TM垃圾。


我在网上买了1.3*3空心铜铆钉,200块2元6毛钱,真的很便宜,键盘又起死回生了,我指望了。


焊接时,焊接是逐行进行的。放一排铆钉,用纸胶带粘好,然后焊接,再焊接下一行。整个过程比较顺利。


下面是焊接铆钉。小心不要让焊料进入孔中。


机械键盘红轴和黑轴_机械键盘改热插拔轴_机械键盘黑轴和红轴

用所有铆钉焊接 PCB 板。


它干净整洁,但很抢眼。


再看反面,顺便看看有没有焊点不好的地方。


轴的销钉稍微向上弯曲,以便安装后与铆钉接触良好。


机械键盘黑轴和红轴_机械键盘改热插拔轴_机械键盘红轴和黑轴

以下是安装好所有转轴的PCB板


还是蛮壮观的

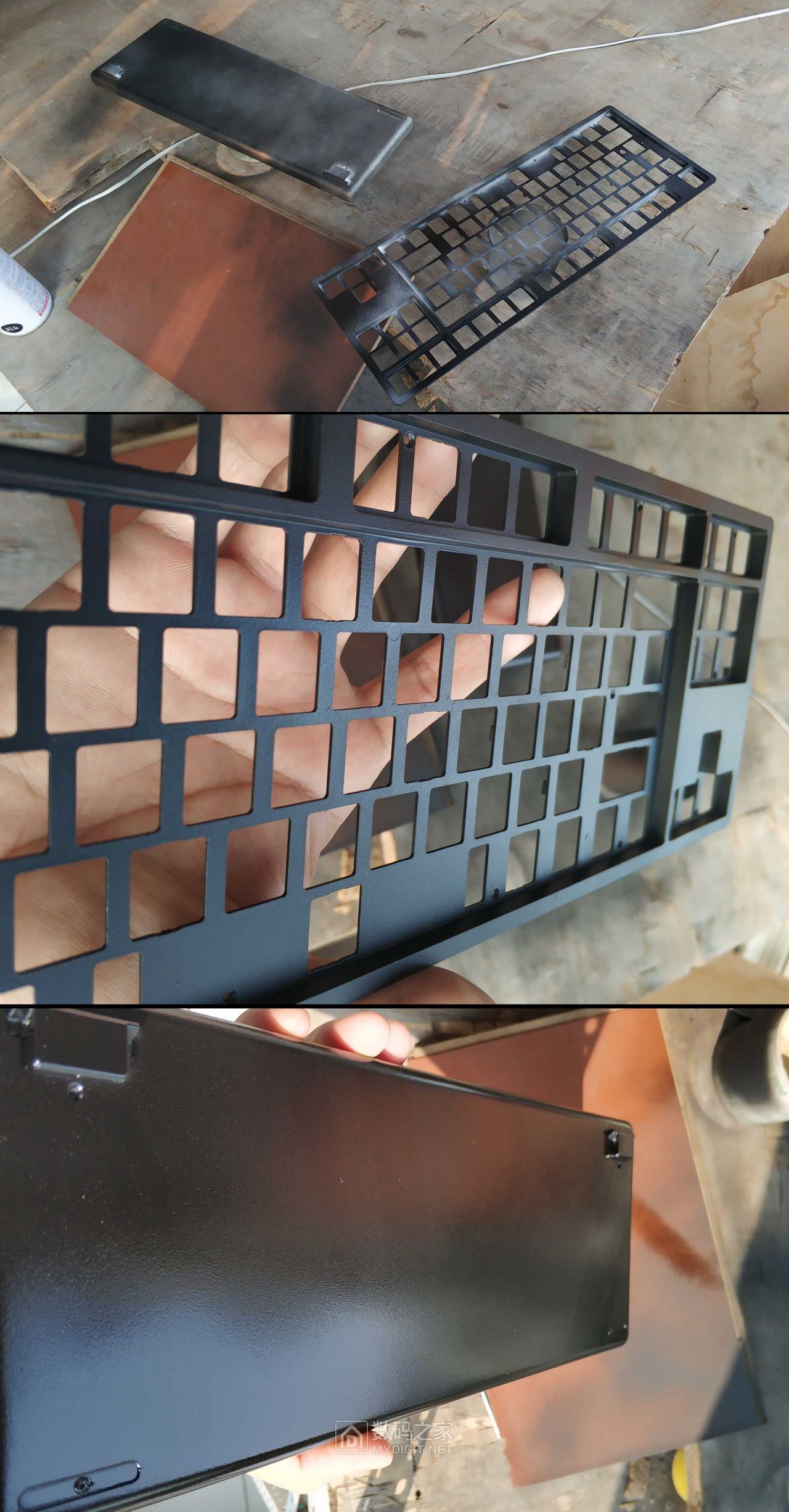

面板和底壳都发黑了,使用了磨砂黑自喷漆,效果还不错。


下面是安装了轴体和涂漆面板和底壳的PCB。底壳上的白色是橡胶防滑垫,脚上有防滑垫。因为它们不能被涂漆,所以它们仍然是白色的。不过没关系,下面这些是看不到的。


拼装键盘的整体效果还不错。损坏的轴已经修复。电脑试机上所有按键都正常。您可以在假期结束时使用它。
