前言

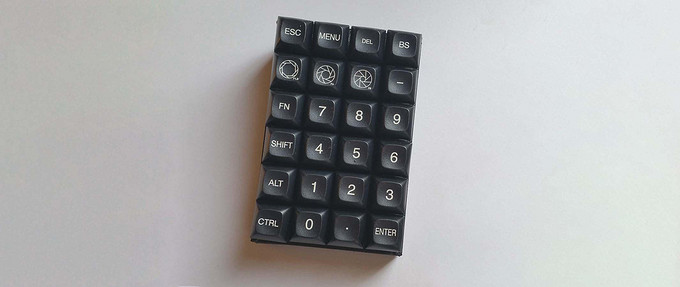

根据罗技k380蓝牙键盘的主控，做了一个数字PAD蓝牙键盘。搭配Tex的复古黑色电子ada球帽，非常漂亮。

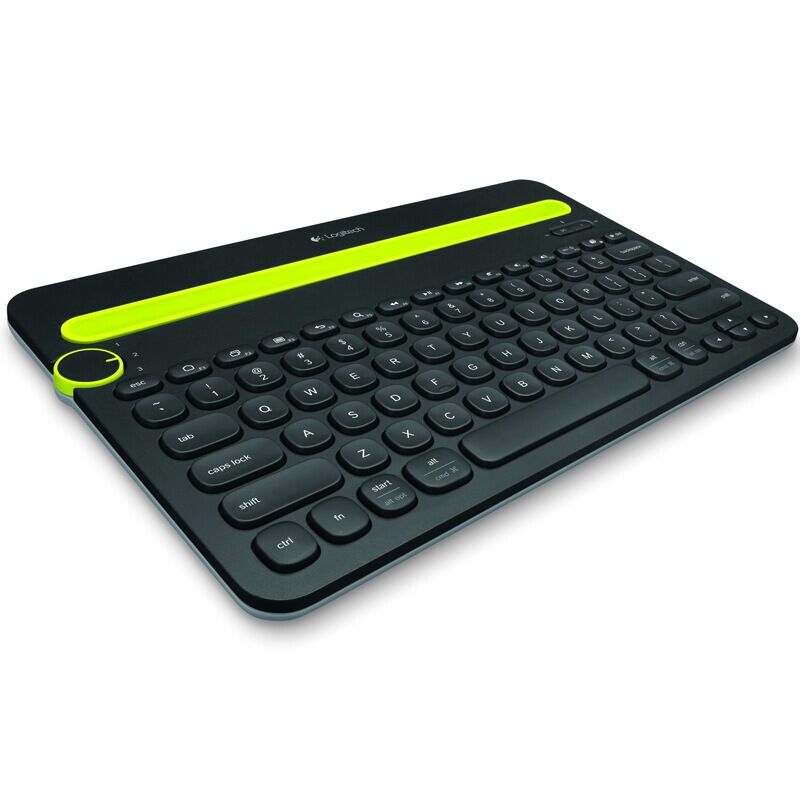

罗技 k380 大师做了一个数字小键盘。在录制序言之前，曝光了一个罗技k380蓝牙键盘，并去掉了制作数字键盘的总计划。这几天，趁着周末的时间，做了个数字小键盘。转型的第一步是先规划布局，计划做一个六排小数字机械键盘。能够在多个设备之间切换、支持流程和自定义按钮。罗技k380蓝牙连接，不占用usb接口。支持三设备切换，千色月|点赞 11 评论 13 收藏 18 查看详情

喜欢这种Pad键盘的朋友有很多，另外一个朋友说想免费帮忙搭建PCB，于是打算做少量友联数字机械键盘送给朋友。同时记录，分享给大家。

材料

需要准备的材料有机械轴体、卫星轴或平衡杆、PCB、主控、外壳和键帽。卫星轴或平衡杆是可选的，如果设计布置没有大键位，则没有必要。键帽是个性化的东西，不好细说，下一篇PCB文章会详细教大家如何用kicad画，所以第一篇就只详细讲转轴、主控、排列方式和外壳。

轴体

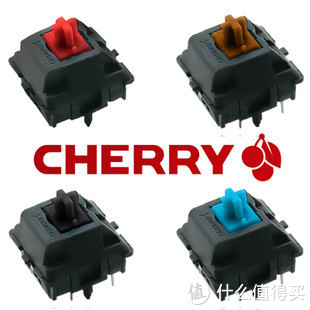

制作友联机械数字键盘首先要确定的是机械键盘的轴。一般来说，网上的理论大多是樱桃轴比国产轴好。选择轴体，最好的樱桃mx红轴，喜欢声音的樱桃mx绿轴。

9102 年快结束了。樱桃轴几十年没有太大的改进，已经不如国内一些定制的轴了。这里科普给大家，目前定制党喜欢的轴。

KAILH BOX 轴

BOX轴全称BOX防水防尘轴，东莞凯华电子公司生产。比较认可的是BOX轴的段轴，其独特的音腔，声音清晰机械。而且寿命比樱桃mx青轴更长，独特的声腔让它保持通透感不臭。

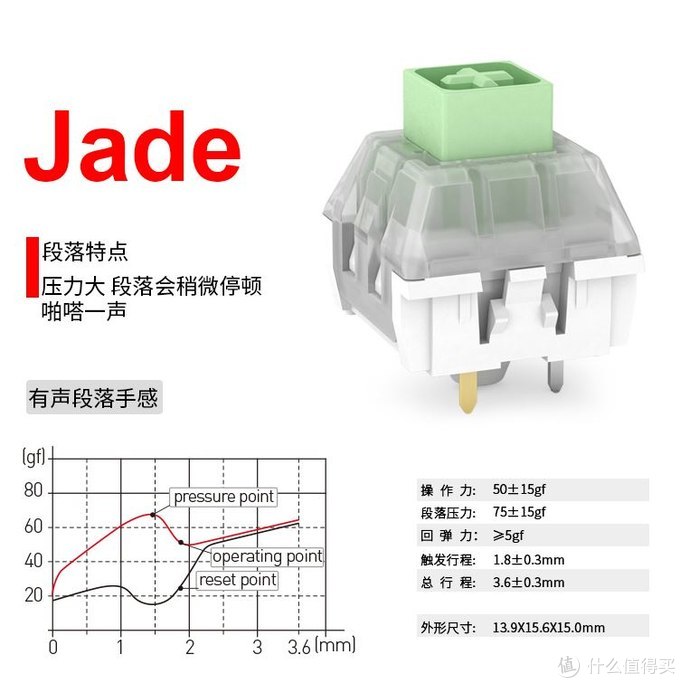

首先推荐的是玉轴，为凯华和NovelKeys定制的轴体。参数方面，比普通的盒子白轴（45+15gf）重一点。声腔比箱体白轴大，声音会更清脆。

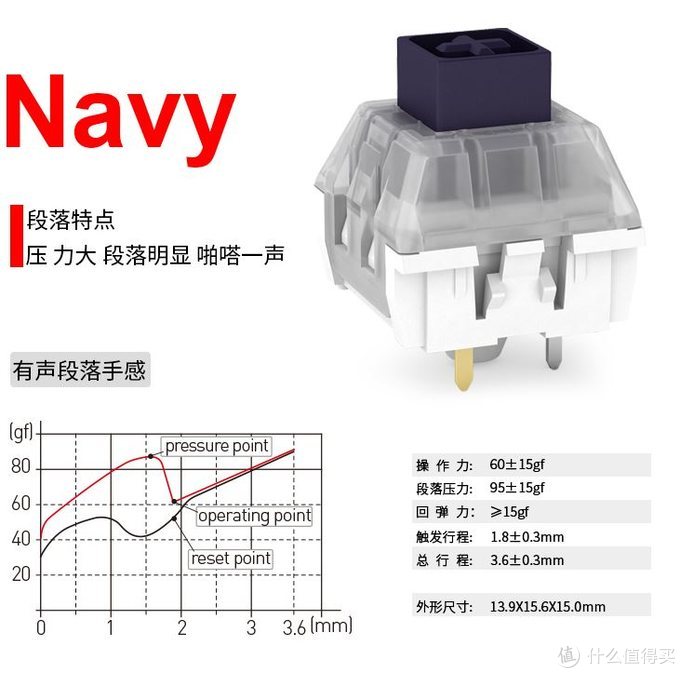

如果觉得盒玉还软，可以考虑增加手感的海军蓝轴，这也是凯华和NovelKeys定制的轴体。通透感会更明显，在触感上也算是增加声音的樱桃绿轴了。

GATERON Tiffany 轴

如果你不喜欢段落轴，更喜欢线性轴，首选是蒂芙尼轴。与cherry mx红轴、Gott黑轴、FF黄轴等相比，Tiffany轴更加顺滑。

Tiffany 轴由惠州 GATERON 生产。轴身采用独特的蒂芙尼蓝色搭配全透明外壳。蒂芙尼轴的中轴是由cherry mx轴改进而来，可以减少轴的晃动，所以按压起来非常顺滑。触感上的打底压力（67+15gf）比红轴稍微重一点，不会那么软。

安排

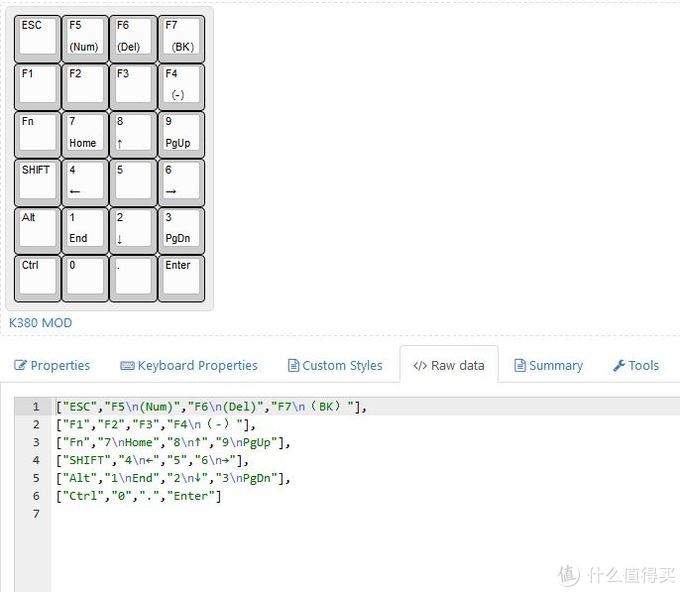

配置栏可在键盘布局编辑器网站自行绘制。不明白的可以参考我的原文。

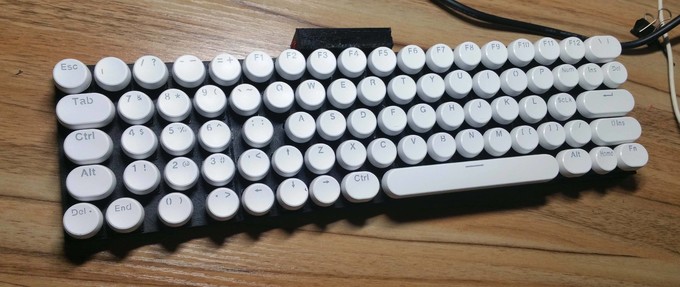

低端定制——彩绘王键盘制作记录 前排提醒，这是低端定制，不要和那些几百块、几千块的定制套件比。键盘的制作考虑到了金钱和时间的消耗。没有PCB，没有钢制定位板，没有轴间纸，没有铝阳极壳，没有很酷的键帽，只是为了工作方便而制作的键盘。丑陋，极其粗糙，不精致。其实我并不是很想公布这个键盘的，但是上次我把它分成千色月|赞 57 评论 75 收藏 186 查看详情

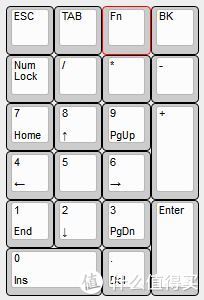

很更喜欢普通的 17 键，最适合 60% 的键盘。

接下来是 21 阵列，多了 4 个按键，匹配 87% 或 104、108 全尺寸键盘。

还有一个迷你版。

一般来说，配置由你决定，没有限制，你可以根据自己的需要进行定制。

比如我全1u，没有大键，可以降低制作难度。因为如果自己做机械键盘的话，很会被种在大按键上。制作一个光滑的大键位不是一件容易的事，要注意模具的精度。

外壳

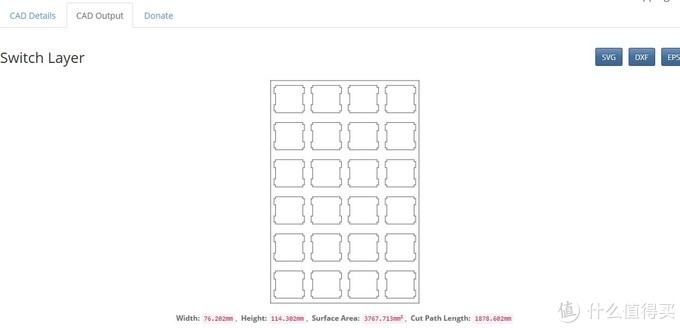

shell 可以根据键盘布局编辑器的原始数据在 swillkb 中制作定位板。

Swillkb 的网站是。网站可以选择大键位、卫星轴或平衡杆的类型。与空位一样，开化井最好有一个方形的开口。樱桃轴和加达隆轴更好，如下图所示。

一般情况下，生成的CAD文件可以发送给某个亚克力板定制商家。比如我的k380 PAD键盘的定位板尺寸是76.2mm×114.3mm，商家可以做一个高25mm的方盒。其实具体高度还得参考配套的键盘，没有固定值。关于定位板的厚度，如果有较大的键位，最好是2mm，没有的话3mm比较合适。外壳底板建议加厚，5mm为宜。侧板最好为3mm-4mm。

总控

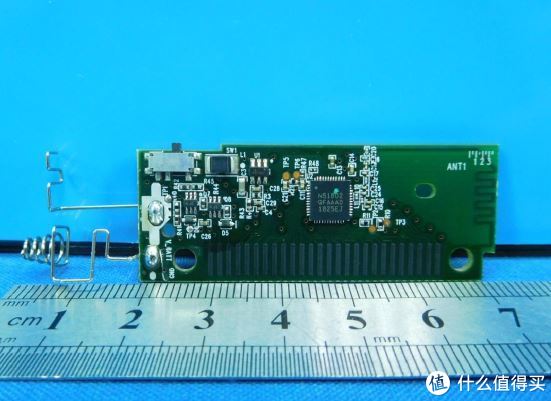

做友联机械键盘，大部分人用的主控板是罗技K375s键盘主控，价格60元左右。二手键盘的价格在90元左右。

罗技K375s支持蓝牙4.0和友联两种连接方式，支持多设备切换，拥有三个自定义按键。如果想拥有更多的自定义按键，配合鼠标实钱和时间的消耗。没有PCB，没有钢制定位板，没有轴间纸，没有铝阳极壳，没有很酷的键帽，只是为了工作方便而制作的键盘。丑陋，极其粗糙，不精致。其实我并不是很想公布这个键盘的，但是上次我把它分成千色月|赞 57 评论 75 收藏 186 查看详情

很更喜欢普通的 17 键，最适合 60% 的键盘。

接下来是 21 阵列，多了 4 个按键，匹配 87% 或 104、108 全尺寸键盘。

还有一个迷你版。

一般来说，配置由你决定，没有限制，你可以根据自己的需要进行定制。

比如我全1u，没有大键，可以降低制作难度。因为如果自己做机械键盘的话，很会被种在大按键上。制作一个光滑的大键位不是一件容易的事，要注意模具的精度。

外壳

shell 可以根据键盘布局编辑器的原始数据在 swillkb 中制作定位板。

Swillkb 的网站是。网站可以选择大键位、卫星轴或平衡杆的类型。与空位一样，开化井最好有一个方形的开口。樱桃轴和加达隆轴更好，如下图所示。

一般情况下，生成的CAD文件可以发送给某个亚克力板定制商家。比如我的k380 PAD键盘的定位板尺寸是76.2mm×114.3mm，商家可以做一个高25mm的方盒。其实具体高度还得参考配套的键盘，没有固定值。关于定位板的厚度，如果有较大的键位，最好是2mm，没有的话3mm比较合适。外壳底板建议加厚，5mm为宜。侧板最好为3mm-4mm。

总控

做友联机械键盘，大部分人用的主控板是罗技K375s键盘主控，价格60元左右。二手键盘的价格在90元左右。

罗技K375s支持蓝牙4.0和友联两种连接方式，支持多设备切换，拥有三个自定义按键。如果想拥有更多的自定义按键，配合鼠标实现duolink功能，可以选择罗技k780主控，价格在80元左右。如果想有num指标，可以选择支持num指标的罗技k850主控。

外设派对最爱——罗技K375s Unilink蓝牙双模无线键盘是买东西的最佳理由。一直在关注罗技K375s Unilink蓝牙双模无线键盘的好价格。至于购买，相信大家都明白。 在定制的无线机械键盘中，最受欢迎的是罗技K375s大师改装的键盘。很可能不知道，罗技k375s其实就是罗技k780的缩板。我把两个键盘都拆了，发现主控板的PCB是一样的。罗技Logitech K375sqianseue|点赞 16 评论 80 收藏 27 查看详情

罗技 k375s、k780 和 k850 的 PCB 基板相同，但在组件和固件上存在差异。

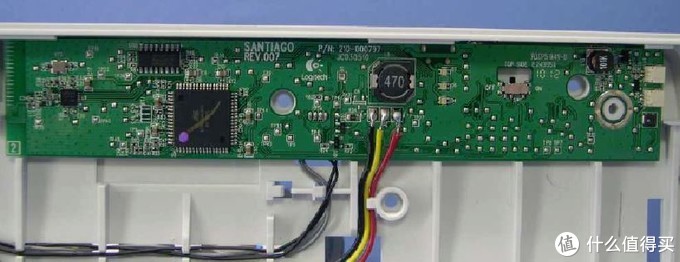

如果要背光的话，可以选择罗技K800或者MX键的主控板。其中mx键支持蓝牙Ulink有线三模，k800只支持Ulink。缺点是价格比较贵，K800也比较难买。当然也可以在k375s上加背光控制电路，但是会增加制作难度。

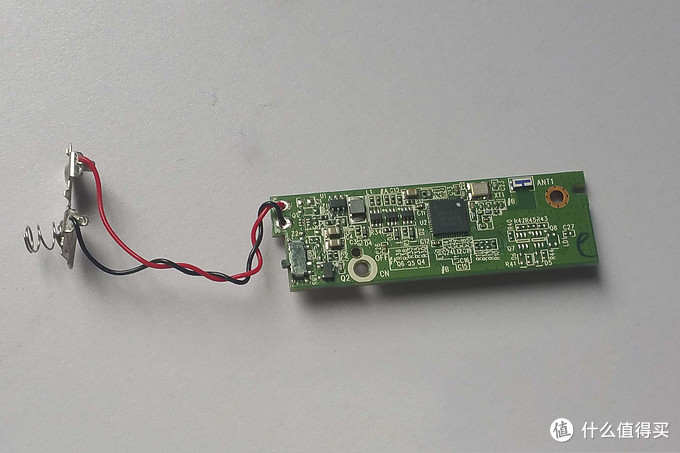

另一个选项是罗技k580的主控板。支持蓝牙4.1和友联双模，支持两种设备切换。开关按键为横屏1和横屏2，可以通过PAD键盘侧面的小微动或拨动开关实现，排列更紧凑。

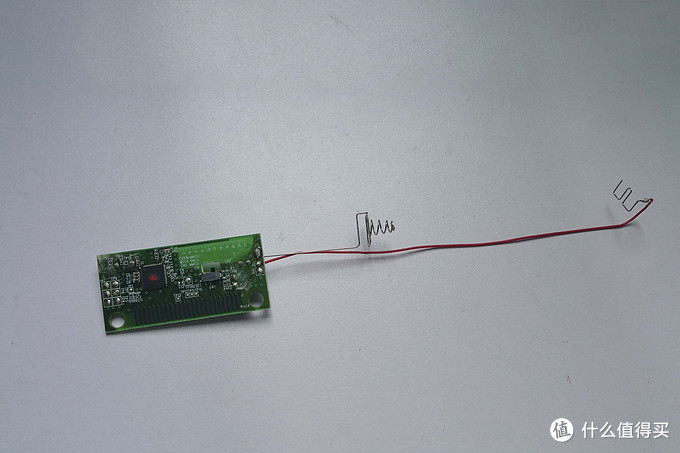

如果不需要蓝牙功能和多设备切换，可以选择罗技k270（背心K260）或者纯Unilink技术的罗技k230大师。格式更便宜，20块就能收到-30元二手）一个。购买罗技k270、k260键盘，需要注意区分优盘和2.4g版。

总结

我选择了凯华玉轴体和罗技k270主控，标配21键，外壳3D打印。

参考成本：开化玉轴2-2.5元/件，21个50元包邮；二手罗技k270键盘，30元包邮； PCB板，一件宝30元5片包邮（100×100mm以内）；定制亚克力外壳，30元包邮；不透明PBT键帽，一套25元包邮；加上卫星轴、焊锡等，总成本控制在150元左右。

生产记录将分为三部分，第一部分，中间部分，第二部分。第二部分会讲PCB的绘图，第二部分会记录组装过程。期末比较忙，PCB登板需要时间，更新较慢请见谅。喜欢看重的朋友记得打赏关注，热度太低没动力更新。
