主板与USB接口的详细连接方法与电路USB引脚定义

1、几个USB接线图2、鼠标端口到USB 3、键盘端口到USB 1、几个USB接线图通用串行总线（英文：Universal Serial Bus，简称USB）是要连接到外部设备的串行总线标准，广泛用于计算机，但也可以用在机顶盒和游戏机上，是对标准On-The-Go（OT G）的补充，以便可以直接交换数据设备之间二、接口定义和电路USB引脚定义：USB接口定义引脚名称描述接线颜色1 VCC + 5V电压红色2 D数据线负极白色3 D +数据线正极绿色4 GND接地黑色MiniUSB接口定义： MiniUSB引脚定义：引脚名称说明接线颜色1 VCC + 5V电压红色2 D数据电缆负极白色3 D +数据电缆正极绿色4 ID可区分A型和A型微型插头：连接到B型接地：未连接无5 GND图中黑色接地从左到右：MiniUSB公端口（A型插头），MiniUSB公端口（B型插头），USB公端口（B型插头），USB母端口（A型插座），USB公端口（A型插头）图中显示了主板和USB接口的详细连接方法。 USB接口定义和USB接口外形图。 USB引脚定义引脚名称描述1 VCC +5 VDC2 D-Data -3 D + Data +4 GND接地一般而言：红色（Vcc），白色（D-），绿色（D +），黑色（GND）mini usb引脚定义引脚功能颜色备注1V BUS红色电源+ 5V2DATA-白色数据-3DATA +绿色数据+ 4IDA类型：接地B型：不接地（空）5GND黑色接地。 ID引脚仅用于OTG功能。

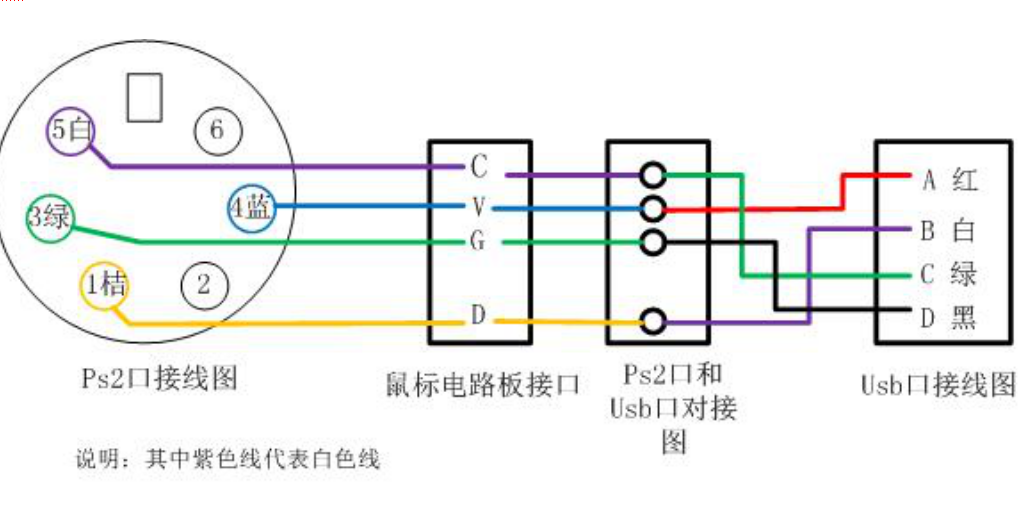

由于Mini-USB接口分为Mini-A，B和AB接口。如果您的系统仅用作从站，则使用B接口。系统控制器将判断ID引脚的电平，以确定要插入的设备类型。如果为高，则插入B连接器。此时，系统将处于主模式。如果ID低，则插入A连接器。 ，然后系统将使用HNP对话协议来决定将哪个作为主机，将哪个作为从机。 -2、鼠标到USB鼠标，键盘，ps / 2，usb，串行端口，转换接线方法（图）2008年6月14日05:00 1. PS / 2鼠标到USB：并非所有PS / 2鼠标可以更改为USB鼠标。可以更改的PS / 2鼠标的功能：A.电路板通常具有两个集成电路（一个光电传感器，一个按钮或USB协议转换，以及一个24M晶体振荡器-早期的PS / 2鼠标。）B.后来的PS / 2鼠标只有一个光电传感器芯片，但也有一个24M的晶体振荡器。 PS /可以更改2鼠标通常具有一个晶体振荡器。如果您如图所示对其进行了更改，但是计算机检测到它是未知的USB设备而不是鼠标设备，则意味着PS / 2鼠标无法更改为USB鼠标。 二. ps / 2键盘转换为USB：据我所知，ps / 2键盘是不可能的。我只能购买带芯片的USB T0 PS2转换电缆。 三. ps / 2鼠标到串行端口（RS23 2)：PS / 2鼠标端口公插头图，RS-232串口公插头图）接线PS / 2公插头+ 5V 4数据1 Gnd 3串口公插头4 + 7 + 9 1 3 + 5DTR + RTS + TR CD TXD + GNDClock 56DSR更改连接后，大多数鼠标都可以直接使用。四. ps / 2键盘至串行端口（RS23 2)：如图所示）图和连接方法，但是需要对串行端口进行编程，并且设计了一个RS232串行端口信号来转换标准PS / 2键盘信号。该程序实现了模拟键盘输入数字或字符的功能。

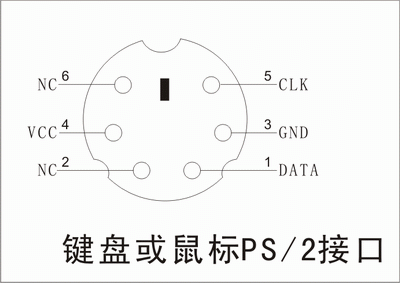

借口的上端有两个孔，从右到左编号，鼠标中的12 V 34连接到1-V 2-D 3-C 4-G，以便您自己连接即可实现鼠标的PS2到USB内部布线问题我的鼠标电缆断开了，并且在中间断开了。我想连接另一根鼠标电缆，但是另一根鼠标线的四根电线的颜色与鼠标线的颜色不同。此鼠标的四根导线分别是红色，绿色，白色和黑色，其他导线是橙色，绿色，白色和蓝色。我不知道他们的对应关系是什么。我连接了相似颜色的电线。接线顺序为橘红色。绿绿色，白白色，黑蓝色，但没有回应并非易事，请帮忙！ ---------回复--------------剪切您将红色到蓝色和黑色到橙色的顺序颠倒了---------回复-- - - - - - -我也是。我没有使用上述方法。然后，我仔细看了看两只老鼠的电路板。这是连接方法：黑色-白色-红色-蓝色-绿色-绿色-白色-橙色。前两个是电源，后两个是数据。我不知道你的人是否与众不同。如果另一个未更改，则可以。串行鼠标接线图。 jpg 3、键盘端口到USB ps / 2键盘的接线图-别说废话了，这是普通的PS / 2键盘接线图，该图是接口的剖视图（PS / 2插头） 。通常通过对比焊接将上面标记的字母印在键盘上的电路板上。

如果未标记字母，则无法执行此操作。哈哈〜多数键盘应按照DCGV的顺序排列。如果没有书面信，则将给予优先权。键盘接线的，红色，白色和绿色对应的针脚如下：3红色4白色6绿色2 USB的针脚定义如下：（注：该图仅供参考，可能有错误）USB对应线与引脚之间的连接如下：红色4白色3绿色2黑色1为了弄清楚每个引脚的含义，我们可以进行转换。根据管脚定义，我们制成下表：首先，断开旧鼠标上的USB连接，然后从与鼠标电路板连接的地方直接将其切断；然后卸下螺纹，然后卸下键盘上的PS / 2。连接导线，并记住不同颜色导线的焊接点。您也可以从焊接点切割它们；获取电烙铁，然后按照上表将USB线焊接到键盘的焊接点。使用电烙铁时要小心，以免损坏电路。请避免与键盘后面的透明塑料线板接触。如果没有电烙铁，则可以打开电线的一端并直接连接，然后用绝缘胶带密封。这相对简单，但是难看。好的，现在尝试一下，您有USB键盘吗？这个容易用吗？不要忘记在BIOS中将USB键盘支持设置为Enable。否则不要使用它，不要怪我！顺便说一下，有了键盘转换的经验，鼠标的转换。

让我们完全放弃PS / 2接口。获取一只两只会飞的鹅2D鼠标，然后打开鼠标。还有4根电线，其颜色分别为蓝色，白色，绿色和橙色。我用通用仪表对其进行了测试，发现其引脚定义与键盘的定义完全相同。您可以参考键盘。对应的电线和针脚的连接方式如下：3白色6绿色2橙色4当然，USB的电线和针脚与之前相同。修改与修改键盘相同。但是，应注意，鼠标连接和电路板不是焊接点，而是插座，这可能更便于修改。具体接线与下表相对应：上面是有关如何将键盘和鼠标PS / 2接口转换为USB接口的信息。通过这些转换，我们可以完全放弃旧的PS / 2，并用流行的USB接口代替它。最后，我要提醒您，最好在进行更改时使用通用仪表自己进行测试，因为不同的鼠标和键盘可能使用不同的颜色。本文的目的是教您基本的方法。
