矩阵键盘的工作方式对CPU的响应取决于于键盘

矩阵键盘的工作方式

对键盘的响应取决于键盘的工作模式。键盘的工作方式应根据实际应用系统中CPU的工作状态来确定。占用更多的CPU工作时间。通常，键盘有三种工作模式：编程扫描，定时扫描和中断扫描。

（[1）编程扫描方法

编程扫描方法是利用CPU的空闲时间来完成其他任务，并调用键盘扫描子例程来响应键盘输入的要求。在执行按键功能程序时，CPU不再响应按键输入请求，直到CPU重新扫描键盘为止。

（[2）定时扫描方法

定时扫描方法是每隔一定时间扫描一次键盘。它使用微控制器的内部计时器来生成特定时间（例如10ms）的时序。计时到时，将产生定时器溢出中断。响应中断后，CPU扫描键盘，并在按下某个键时识别该键，然后执行该键的功能程序。

（[3）中断扫描方法

在以上两种键盘扫描方法中，CPU必须定期扫描键盘，无论是否按下该键盘。当微控制器应用系统工作时，通常不需要键盘输入。因此，CPU经常处于空扫描状态。

为了提高CPU的工作效率，可以使用中断扫描工作。其工作过程如下：当不按任何键时，CPU会处理自己的工作；当按任何键时，会产生中断请求，然后CPU会执行键盘扫描子程序并识别键号。

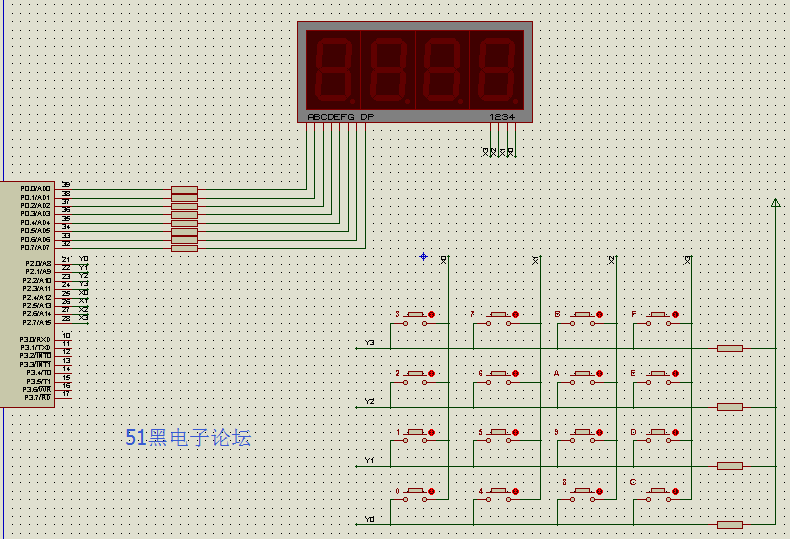

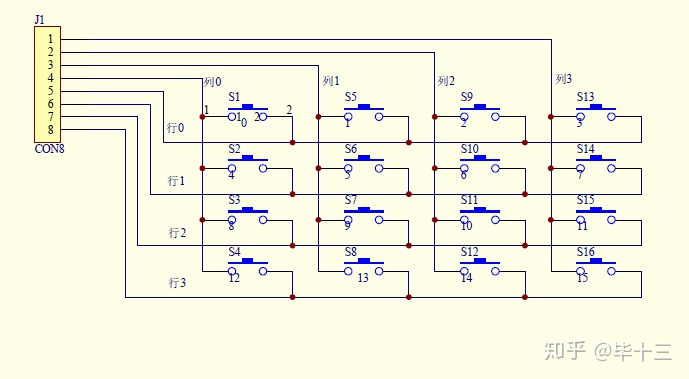

4x4矩阵键盘模块的原理图

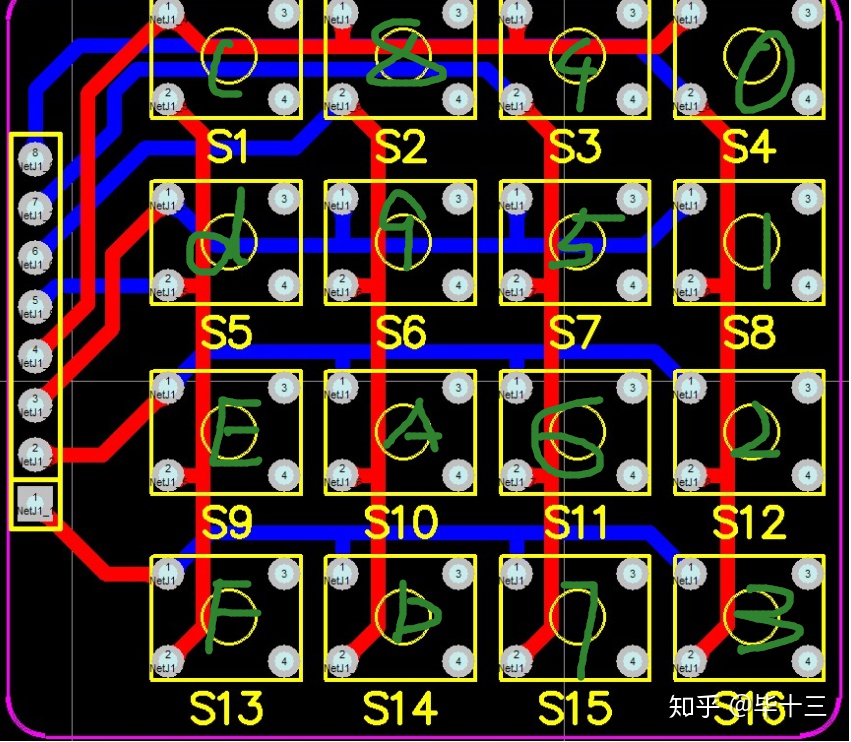

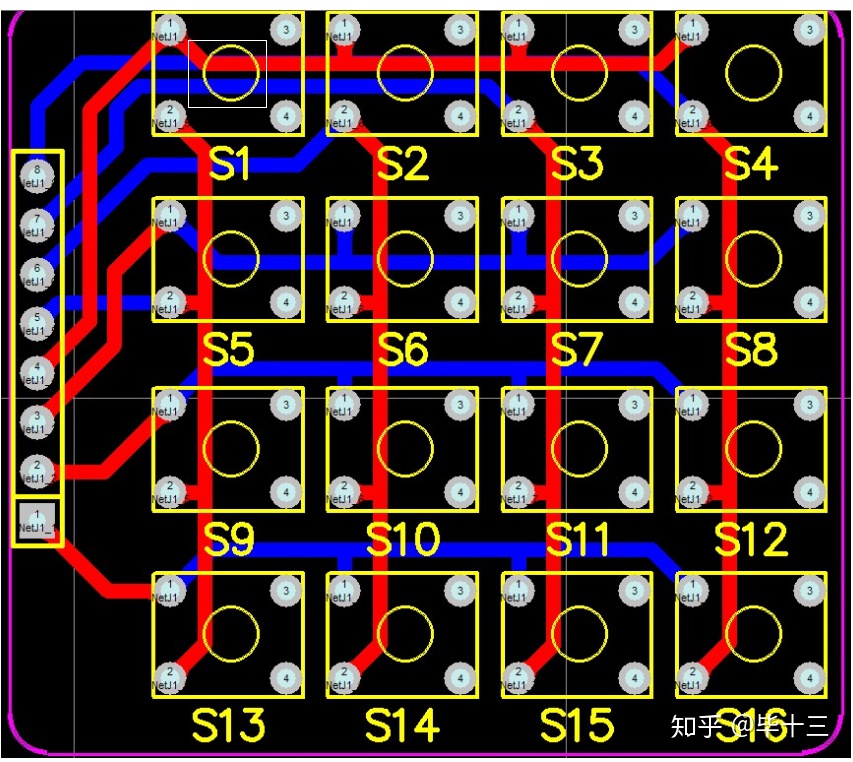

4x4矩阵键盘模块的物理图像

代码：4x4矩阵键盘模块（矩阵键显示0-F，数字管显示）

#include "reg52.h"			 //此文件中定义了单片机的一些特殊功能寄存器

typedef unsigned int u16;	  //对数据类型进行声明定义
typedef unsigned char u8;
#define GPIO_DIG P0
#define GPIO_KEY P1  //可以改变，引脚可以自定义
unsigned char  KeyValue;	//用来存放读取到的键值
unsigned char code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//显示0~F的值//共阴数码管

/*******************************************************************************
* 函 数 名         : delay
* 函数功能		   : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{
	while(i--);
}
/*******************************************************************************
* 函 数 名         : KeyDown
* 函数功能		   : 检测有按键按下并读取键值
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/
void KeyDown(void)
{
	unsigned char a=0;
	GPIO_KEY=0x0f;
	if(GPIO_KEY!=0x0f)//读取按键是否按下
	{
		delay(1000);//延时10ms进行消抖
		if(GPIO_KEY!=0x0f)//再次检测键盘是否按下
		{
			//测试列
			GPIO_KEY=0X0F;
			switch(GPIO_KEY)
			{
				case(0X07):	KeyValue=0;break;
				case(0X0b):	KeyValue=1;break;
				case(0X0d):     KeyValue=2;break;
				case(0X0e):	KeyValue=3;break;
			}
			//测试行
			GPIO_KEY=0XF0;
			switch(GPIO_KEY)
			{
				case(0X70):	KeyValue=KeyValue;break;
				case(0Xb0):	KeyValue=KeyValue+4;break;
				case(0Xd0):     KeyValue=KeyValue+8;break;
				case(0Xe0):	KeyValue=KeyValue+12;break;
			}

		}
	}
             while((a<50)&&(GPIO_KEY!=0xf0))	 //检测按键松手检测
	{
		delay(100);
		a++;
	}
}
void main()
{
	 while(1)
	 {
		        KeyDown();//按键判断函数
			GPIO_DIG=~smgduan[KeyValue];
	 }
}
