串口Serial、5V直流数据、负数据正地门数据

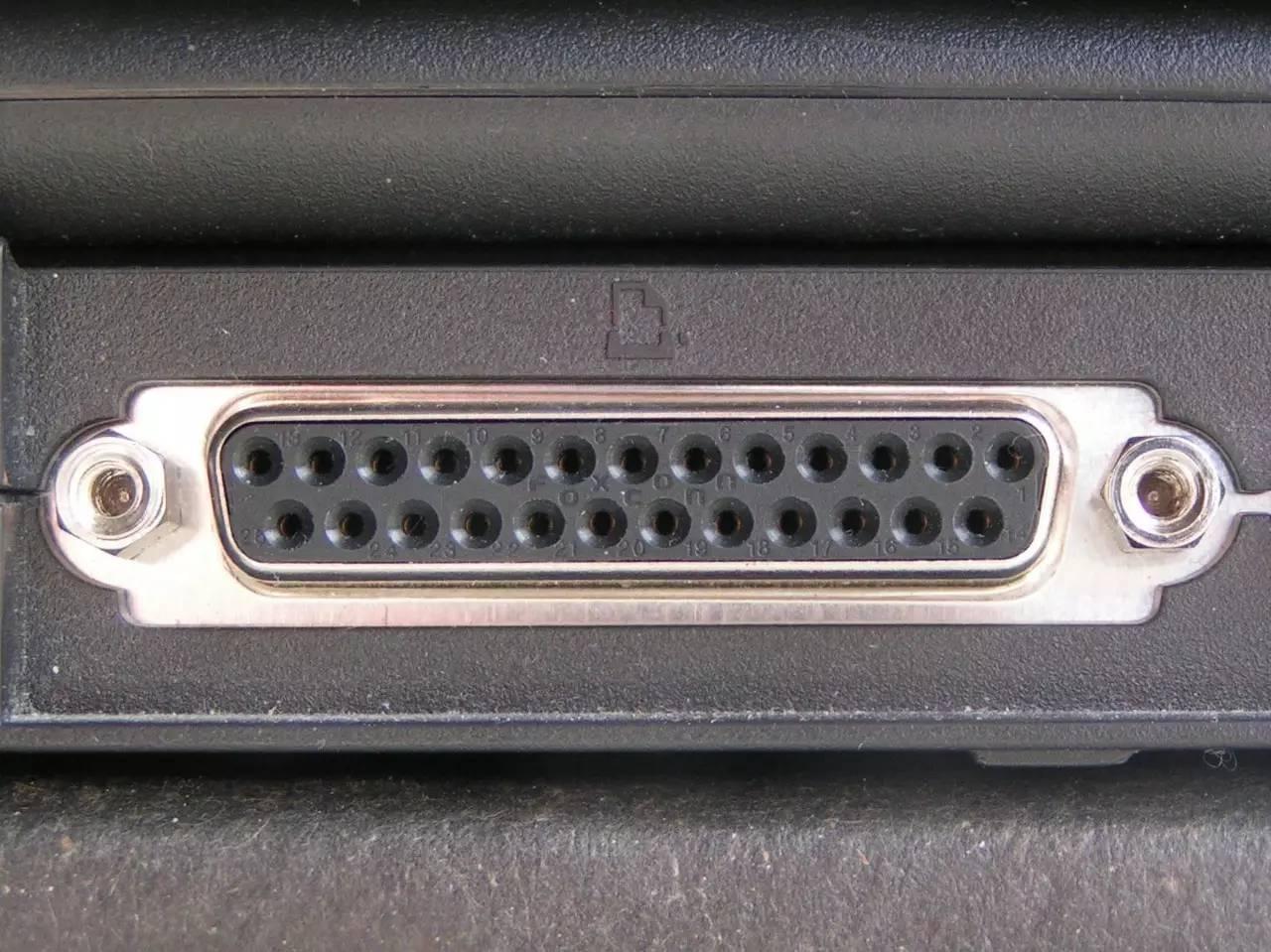

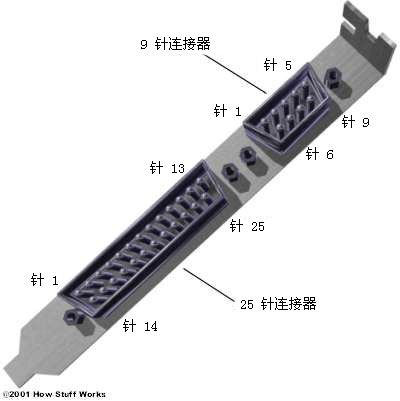

计算机接口原理图九针串行端口（PC 9) 1 2 3 4 5 6 7 8 9 CD RXD TXD DTR GND DSR RTS CTS RI 25针串行端口串行（PC 2 5) 1 2 3 4 5 6 7 8 9-19 20 21 22 23-25 25 SHIELDTXD RXD RTS CTS DSR GND CD N / C DTR N / C RI N / C接地屏蔽发送数据接收数据发送请求清除发送设备准备好地面载波检测空数据终端准备就绪振铃指示器（振铃指示器）空载波检测，接收数据，发送数据，数据终端准备就绪，设备准备发送请求，清除发送振铃指示器鼠标（PS / 2) 1 2 DATA N / C数据为空3 4 5 6GND VCC CLK N / C接地电源（+ 5V DC）并行（PC）1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18-25 / STROBE D0 D1 D2 D3 D4 D5 D6 D7 / ACK BUSY PE SEL / AUTOFD / ERROR / INIT / SELIN GND无图像+ 5V DC数据负数据正接地门数据0位数据1位数据2位数据3位数据4位数据5位数据6位数据7位命令正确响应忙PAPER END选择自动功能ed初始化SELECT IN时出错信号地通用串行总线（USB）1 2 3 4 VCC DD + GND游戏杆和MIDI接口PC接口图Gameport + MIDI手柄连接器图1 2 3 4- 5 6 7 8 9 10 11 12 13 14 15+ 5V / B1 X1 GND Y1 / B2 + 5V + 5V / B4 X2 MIDITXD Y2 / B3 MIDIRXD + 5V DC按钮1手柄1-X轴接地手柄1-Y轴按钮2 + 5V DC + 5V DC按钮4手柄2-X轴MIDI数据发送手柄2-Y轴按钮3 MIDI数据接收串行端口到PS / 2鼠标传输接口串行到PS / 2鼠标适配器串行端口+ 5V数据接地时钟4 1 3 5连接-4 + 7 + 9---1 3 + 5 6 PS / 2插头DTR + RTS + RI载波检测TXD + GND设备就绪PS / 2至串行鼠标接口PS / 2至串行鼠标适配器接地RXD TXD + 5V 3 2 6 4----5 2 3 7地面RXD TXD RTS这是用于重新发布的帖子，图片没有太多的处理时间。

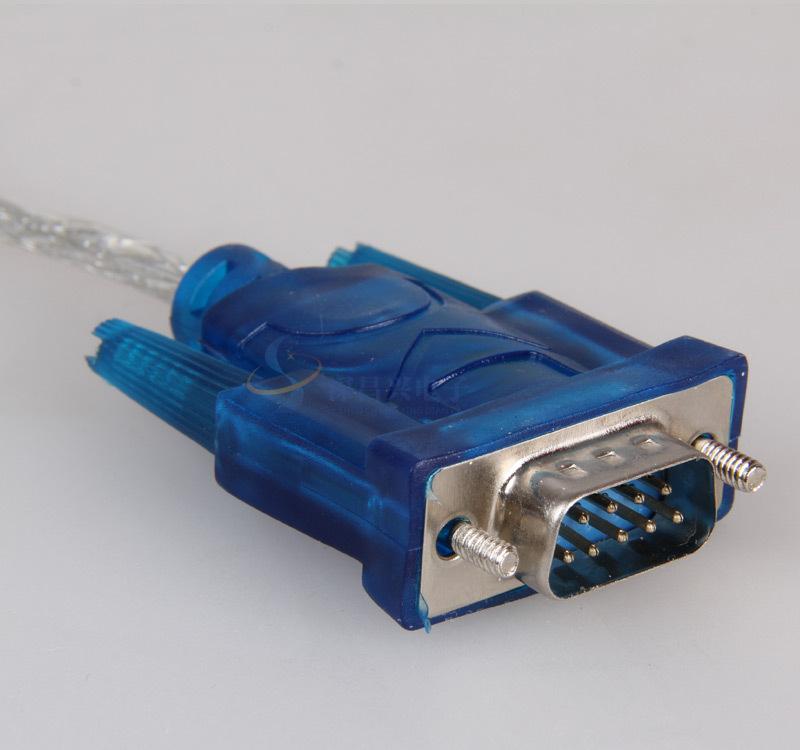

根据原始网站的网址查看图片，图片上的上标更加清晰。如果要将ps / 2鼠标连接到串行端口，则应采用“串行到PS / 2鼠标适配器串行到PS / 2鼠标适配器串行”的接线方法。一开始，我对它的理解却相反。当我按PS / 2到串行鼠标适配器PS / 2到串行鼠标适配器时，结果是错误的。我在Internet上检查了它，它应该是从串行端口传输到ps / 2的一种方式。至于4连接到另一个端口4、 7、的第9引脚，也就是说，ps / 2的第4引脚同时连接到串行端口的4、 7、 9 。问题的关键在于，只能使用我们通常使用的9针鼠标上的四个针（ps / 2鼠标端口也使用四个针），而其他针则不使用且没有电线。这种连接是很难解决的问题。如果您可以购买9针插头，则问题将得到解决。看一下计算机维修部门。九针插头应该不难购买。 -4 + 7 + 9 DTR + RTS + RI，不难理解，其中一个接线端口的第四个引脚同时“这两种方法有什么区别？为什么上面的PS2为1 \ 3 \ 4 \ 5但低于2 \ 3 \ 4 \ 6针。”这不是矛盾，只是一个不同的方向，找到一只手表来测试您的ps / 2和九针鼠标插头，您会看到（测试时记录），只有四个针可用，并且有四根引线鼠标的内部。

换句话说，如果要将ps / 2鼠标连接到串行端口，则从鼠标引出的引线数已从4更改为7。 （当然，您也可以从鼠标上画出四根线，但是您需要使计算机上的相应线短路。）找不到9针连接器，所以我没有专门做它，只是分析一下，我不知道它是否正确。但是可以肯定的是，主板不会烧毁，鼠标也应该是安全的，并且接线错误的问题不会太大。找到9针连接器后，我将为您提供详细的图纸。
