唤醒蓝牙模块蓝牙键盘信号，锂电池就选择18650了

前言

为了释放笔记本电脑的USB端口，我考虑过将键盘转换为蓝牙。在搜索了相关信息之后，我还在张阿姨身上看到了这篇文章，在那儿烧木板和飞线吓坏了我的热情。退了一半。然后我看到有人已经成功修改了帖子栏上的帖子，模块已经写好了，不需要烧主板就可以编写程序了，只需要正确连接电缆，看起来很简单，所以我订购了模块并开始修改。手稿完成后，我发现有人已经在《女士》上写过类似的文章。碰巧的是，我们仍在使用同一家商店（以下简称商店）产品。我购买的那代人已经可以通过触摸开关从睡眠中唤醒。本文不再no人，而是写出主要区别。

文本原则

此模块的功能是将USB HID（人类输入设备）转换为Bluetooth HID。一般来说，它会读取USB端口发送的键盘信号，并使用单片机控制蓝牙模块发送相同的蓝牙键盘信号。商店强调6键无打孔的原因是因为这是通用USB HID的特征。这样做的好士》上写过类似的文章。碰巧的是，我们仍在使用同一家商店（以下简称商店）产品。我购买的那代人已经可以通过触摸开关从睡眠中唤醒。本文不再no人，而是写出主要区别。

文本原则

此模块的功能是将USB HID（人类输入设备）转换为Bluetooth HID。一般来说，它读取USB端口发送的键盘信号，并使用单片机控制蓝牙模块发送相同的蓝牙键盘信号。商店强调6键无打孔的原因是因为这是通用USB HID的特征。这样做的好处是，无需编写扫描键程序，您可以直接从键盘主机获取转换后的标准HID信号，并且蓝牙HID是通用标准，并且通常可以配对可靠的设备。缺点是主控制器需要单独供电，其功耗（10ma级）是蓝牙模块休眠时的功耗的数千倍（蓝牙低功耗ua级）。如果要节省电量，则只能关闭键盘主机的电源。关闭电源后，所有按键均无法按下，因此您需要另一个开关来唤醒蓝牙模块。

准备

蓝牙模块

蓝牙键盘主控_淘宝搜索看

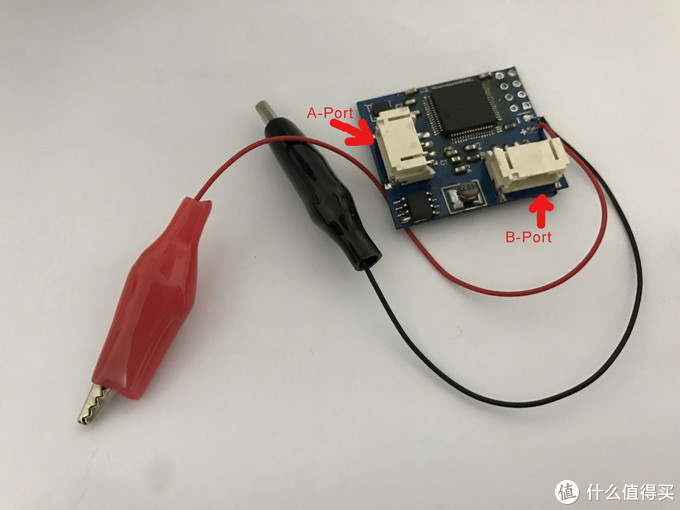

看起来像这样：

电烙铁，焊锡丝，松香，吸锡装置，这些库存工具将不再重复。

我选择了18650锂电池（很抱歉，如果键盘上有很大的空间，您可以做任何您想做的事情），因为输出量大且质量稳定，所以容易买到可靠。这里有两个提示，因为在翻新电池时很难去除焊点，所以尖的保护板很容易隐藏焊点，因此必须避免这些，购买平头电池，并单独购买保护板。 。此外，第一代小米移动电源使用4节2500mah 18650电池。 69元的价格几乎达到了电池的成本价。以￥ 1 7. 25 /个的下限价格，可以筛选出大量劣质电池。

18650电池_淘宝搜索查看

其他小零件，例如：18650电池盒* 2（省去了焊接电池的麻烦，因为电池销售商没有发送镍带

），锂电池保护板* 2（单电池，非串联），6毫米热缩管，2. 54毫米间距2P端子和连接线（用于替换蓝牙模块上摇晃的原始电源线），最初的购买已经在这里完成，但是商店表示触摸唤醒模块已售罄，因此不打算再次购买。我问老板，他高兴地告诉了我唤醒的原理，所以我又买了0. 5mm / 4P FFC / FPC软扁平电缆和TTP223触摸式按钮模块，经过测试，可以完全实现相应的功能，两者合二为一不到1元

我不知道哪儿比他的标价1 9. 9便宜。这些是单片机开发的通用配件，可以在老马一家的某个电子模块商店内一站式购买，非常方便。

连接电池

1、将电池盒上的引线焊接到保护板的输入端，2、将2. 54mm间距的连接线焊接到保护板的输出端，3、原始电源带有蓝牙模块上的夹子，用电烙铁抽出电线，然后焊接2. 54mm间距电缆接口。在这三个步骤的整个过程中要注意正极和负极。至于为什么要用接口替换原来的电源线，因为将软线焊接到电路板上注定是一个悲剧，不可避免的晃动会很快断线，并且接口坚固且模块化可插拔，美观，并且实用

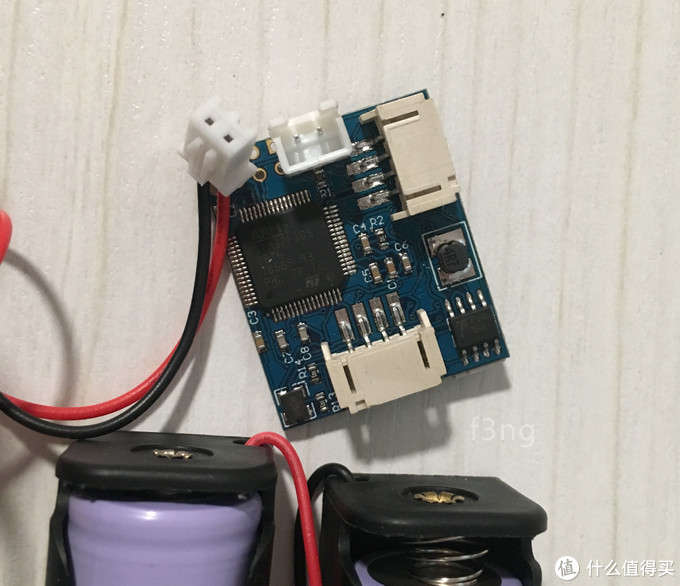

。焊接后，如下图所示。

键盘接线

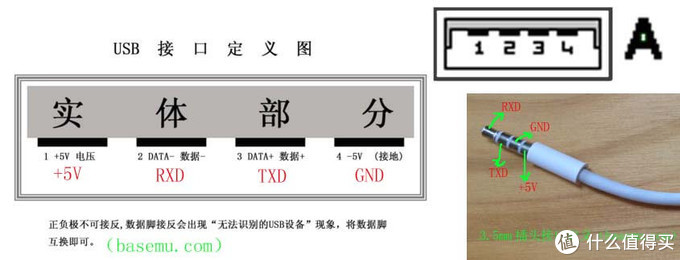

由于我不愿意在G80-3000上打孔，因此我打算从iPod Shuffle界面中学习，并将其放置在键盘电缆插座上。我找到了3. 5毫米耳机延长线，按照下图的定义将母头焊接到商店发送的线路上，并将其连接到端口B进行充电和有线使用。

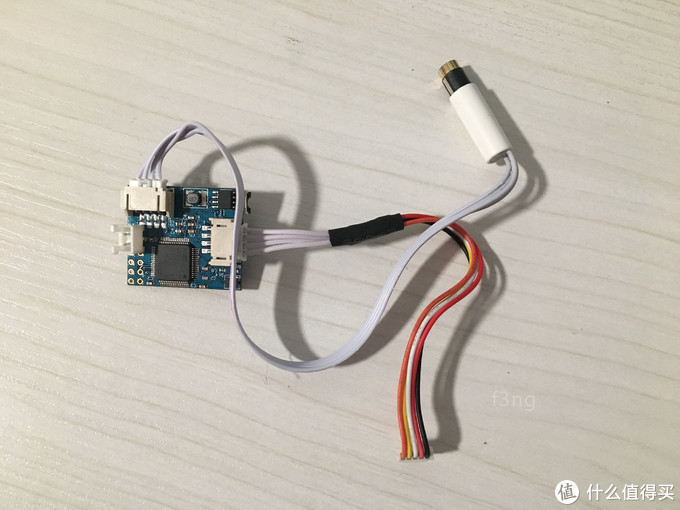

此外，商店还发送了一条G80-3000主控制接口电缆，用于输出USB HID信号，并将其连接到接口A。焊接后看起来像这样。

组装以上零件进行测试，检查所有线路，幸运的是，它们均已正确连接。插入电源线，什么也没发生

。幸运的是，当您打开计算机时，可以找到并配对名为HID键盘的设备。实际上，此时键盘可以正常使用，但始终可以打开电源，这非常不经济，因此是时候使用触摸唤醒了。

触摸唤醒

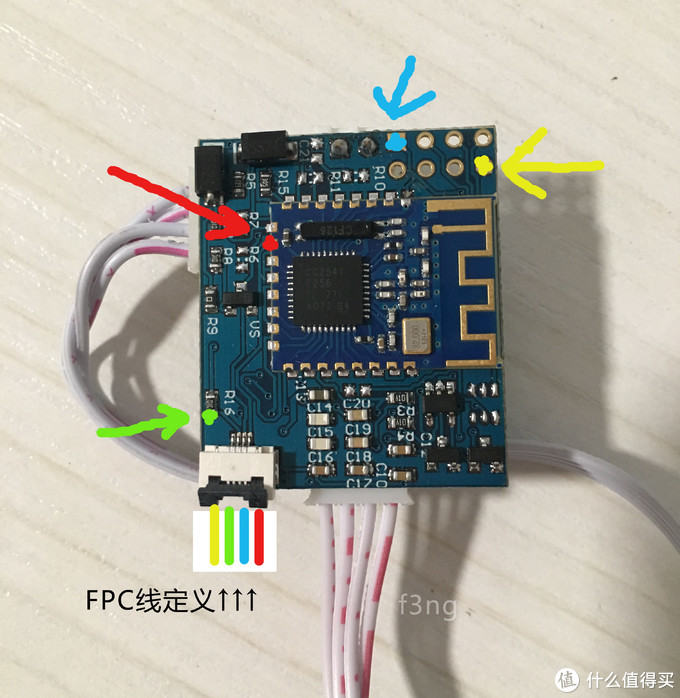

触摸唤醒的功能是：在未按键盘15分钟的情况下进入睡眠状态，关闭键盘主控件，然后模块进入低功耗模式。触摸电容开关以唤醒模块以打开主控制器的电源。蓝色是VCC，是GND。工作模式是绿色必须连接到VCC才能进入自动睡眠模式，红色可以被下降沿唤醒。对于成年人来说，

：蓝色是正极，是负极，蓝色必须连接到绿色，红色将从蓝色唤醒到，然后红色将再次连接到蓝色。板上留有一个4线FPC接口，这是这四个触点，我测量了清晰度。

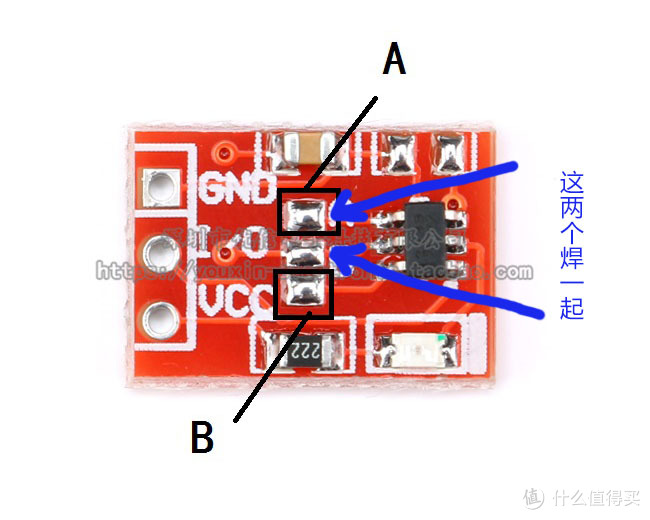

TTP223的点动和低电平模式符合触摸唤醒逻辑，即，默认情况下，I / O端口输出高电平，被触摸时输出低电平。必须焊接A焊点和中间焊点。

分别测试触摸开关，通电后红色的SMD LED发光，可以通过键盘壳正常触摸

。

使用打火机将FPC导线的一端从芯子中烧出，将蓝色和绿色焊接到TTP223的VCC，将红色焊接到中间I / O端口，将焊接到GND。电源关闭时，将FPC电缆的另一端连接到蓝牙模块。打开电源后，NumLock，CapsLock和ScrollLock指示灯将依次点亮。很好，自动睡眠模式已激活。在测试键盘可以正常工作之后，打开NumLock指示灯，等待15分钟使指示灯熄灭，然后触摸开关，这三个指示灯将依次亮起，并且激活成功。

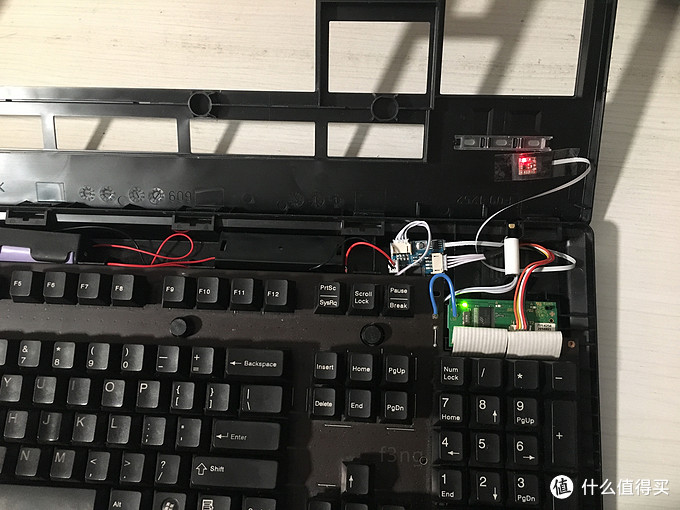

整理电缆，用透明胶带将触摸开关粘在ScrollLock旁边，关闭盖子，即可完成修改！

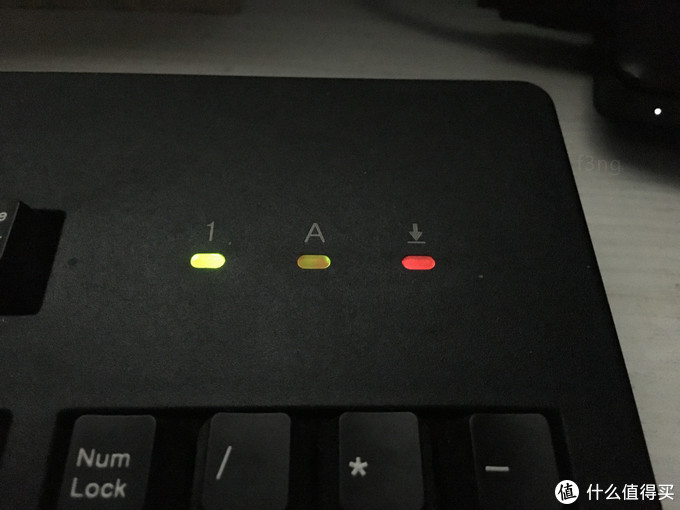

仔细看，红色开关指示灯，绿色键盘指示灯，黑色外壳，R！ G！ B！

后记

成本：筹码166；电池43;配件：2 5. 73（包括二手和未使用的），总计：23 4. 73。以上价格包含4运费。

关于电池寿命：我使用了两节3500mha的电池，它们每天都很少使用。出版时已经有10天了，并且仍在正常使用中。电池用完时，我会回来更新。在先前的测试中，发现当电池电压高于2. 6V时，键盘主控制器获得5V电压，当低于2. 6时，所获得的电压低于2. 6V，尽管此时未触发电池保护板，但电路已断开，但键盘无法工作，这与外国人的测试结果（B站的熟肉）一致。因为升压后用于键盘，所以电池寿命不能仅仅基于容量/工作电流，还必须考虑升压电路的效率。

由于不进行线切割和打孔，因此该修改已达到了最初的目标：双模式键盘，并且该修改是可逆的。但这并不完美，可以通过充电指示灯，无线充电等进一步修改。

一方面，本文旨在记录转换过程，并让您瞥见要制作的内容。另一方面，对于朋友来说，在评论区域提出任何好主意也是个好主意。
