华硕ASUSN5656VZ背光排线被暗扣子扯到,

ASUS ASUS N56VZ背光电缆在打开机箱盖时被暗按钮意的螺钉。

2，卸下所有可见的螺钉。

3，不需要拆开内存（请注意，无需拆开内存，拆开也没关系）。

4.拉出光盘驱动器，然后卸下光盘驱动器入口处的两颗螺钉（必须将其卸下）。别忘了，光盘驱动器是用短螺钉固定的

5.卸下硬盘驱动器盖和内部硬盘驱动器（必须卸下）

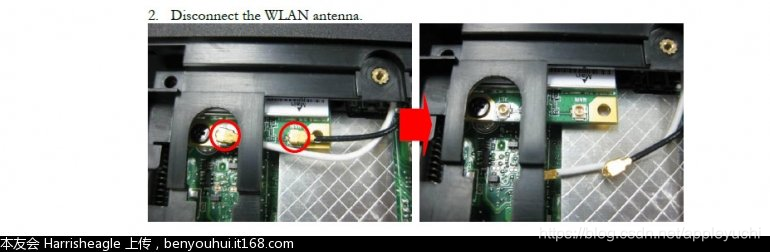

6.拔下无线网卡的黑白线（必须拔出），记住，左白和右黑（硬盘位置在底部，电池在顶部）

7，键盘和屏幕90°，然后按

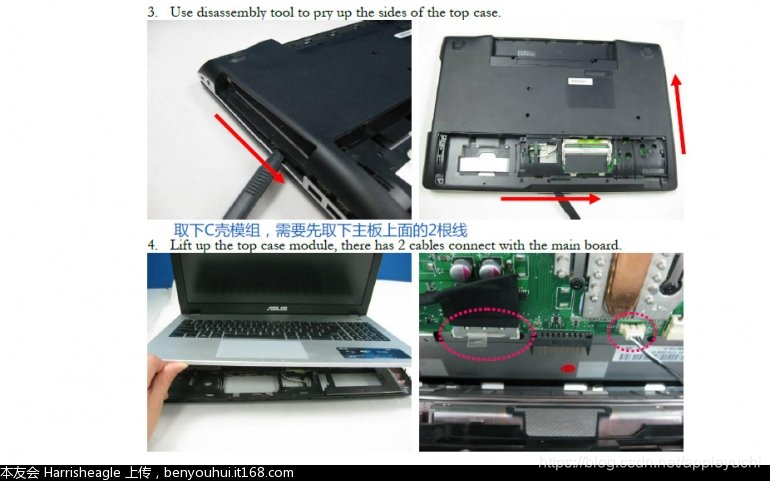

华硕著名的官方拆卸位置图：

换句话说，用钉子或卡将光盘驱动器位置，硬盘和内存之间的间隙以及通风口之间的间隙分开

靠近屏幕轴的隐藏按钮很容易损坏，请不要介意这是否不影响以后的组装。

如果前几次太生锈了，笔记本电脑角上的金色“螺丝孔柱”就会破裂，

请记住保留所有塑料碎片和金色螺丝孔，

使用ergo5800强力胶修复。购买的胶水如下：

它不是用于广告，但我确实使用了这个经过修复的产品。

在此步骤中，请注意拔下视频电缆和扬声器电缆，然后将底壳和C壳完全分开。

好的，手指电缆”。如何删除这根金手指电缆？

看到我在红色圆圈内画的两个圆圈吗？

同时将两个圆圈中的黑色按钮向下移动2mm，注意两毫米！！！

不用太费力，金手指电缆就会自动脱落...

我只是听了户服务部所说的话，直接将其取出。结果，金手指没有被拔出，电缆也被拔出了。

不是因为您没有购买键盘吗？

呵呵...我不会买，我在生你的气〜！

因此，这种“金手指电缆”实际上分为两部分，一个是金手指，另一个是橙色电缆（铜电缆）。

请记住，必须先如上所述将两侧的黑色按钮向下移动，然后才能取出“金手指电缆”。请注意，这里的操作不是“拉”，而是“接”！

9.好，我们之前提到了砂纸，

我的电缆如何断裂？这是因为当我将ASUS底壳和C壳分开时，角度是错误的，并且电缆被隐藏了。

摘下...

好吧，我还没说砂纸做什么

这意味着您不必使用砂纸打磨两个破损的表面，而是将金的金属薄板磨掉之后，使用准备好的电线，烙铁+焊锡线来连接两根断开的电缆。

连接后，使用万用表的二极管文件测试电缆的后半部分

无论手指是否连接到金手指，都可以连接。

将电缆的两部分用电线连接后，可以将它们插入主板的按钮中，然后扣紧图片中两个圆圈中的黑色按钮以固定金手指电缆。

如果金手指和电缆正常连接在一起，则无需阅读下面的第10步。

1 0.不幸的是，我听了淘宝的客户服务，直接猛烈地拔出了“金手指电缆”，因此拔掉了电缆，但金手指没有掉下来...

我一直试图将金手指和这根电缆焊接在一起，

但是，虽然不难焊接在一起，但焊接在一起后，您会发手指的一小部分与电缆的裸露部分进行焊接，则会发手指，直接使用我们的铜缆...

下面的左侧是原始的铜质电缆，右侧是我切割的铜质电缆，目的是：

没有金手指后，让铜缆尽可能地插入此背光插槽（上图右下角的红色圆圈）

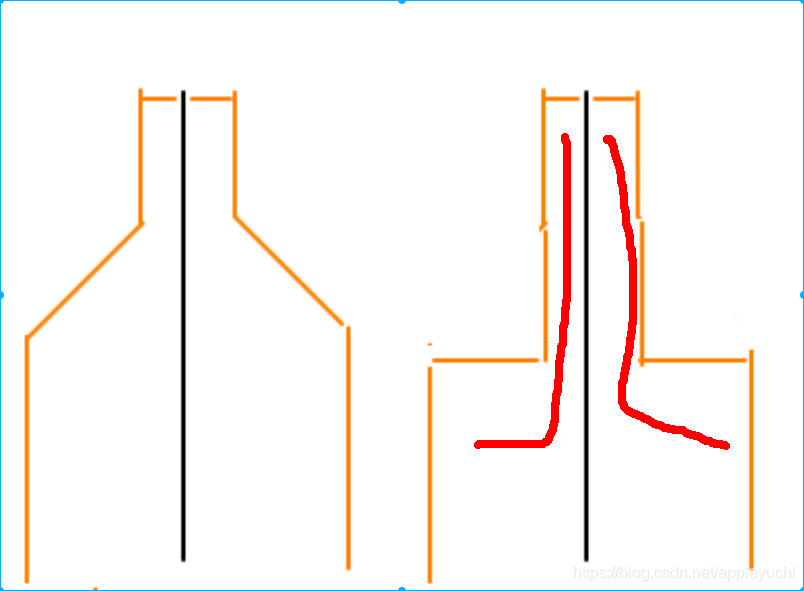

为了使电缆钻入该背光卡插槽，我们需要剪切下图：

此外，上图右侧的红色部分必须用砂纸打磨。在对金属的一部分进行抛光之前，您无需将其全部抛光，只需沿红色线进行抛光即可。

进行这种研磨的原因：

红线的上部是接触背光插槽内的引脚以通电

红线的下部是用于将电缆插入背光灯槽的电缆，因此万用表的测试笔不能插入。

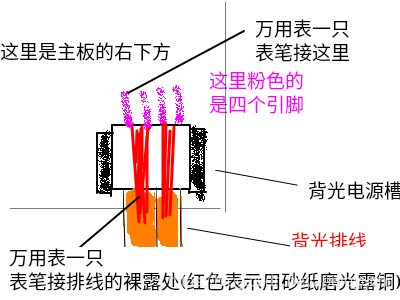

因此，您需要一支笔连接到背光插槽的上侧，

一支笔连接到电缆的裸露部分，

二极管齿轮（许多电流万用表使用蜂鸣声位置来判断电路是否短路）来判断电路是否短路。万用表的测试方法如下；

插入后，当然要向上推左右两侧的黑色夹子，

这个背光电源卡插槽，大家注意，有四个针脚，四个针脚

左侧的两个引脚短路，右侧的两个引脚也短路。

因此，在将背光灯电缆插入上方之后。

电缆左侧的裸铜线（在前面用砂纸刮擦）应与左侧的两个引脚短路（使用万用表的二极管或蜂鸣器位置进行测量）。万用表会发出哔哔声以指示修复成功。

电缆右侧的裸铜线（在前面用砂纸刮擦）应与右侧的两个引脚短路。 （使用万用表的二极管或蜂鸣器位置进行测量）。万用表发出哔声。成功修复。

此外，请注意，电缆上的焊接区域应该用胶带包裹。否则，当它触摸键盘底部的银色铝片时，它将自动关闭。铝板的电位可能是GND。

安装驱动程序（即ATK驱动程序），安装后重新启动，然后进入桌面，按Fn + F3减小亮度，按Fn + F4增大亮度

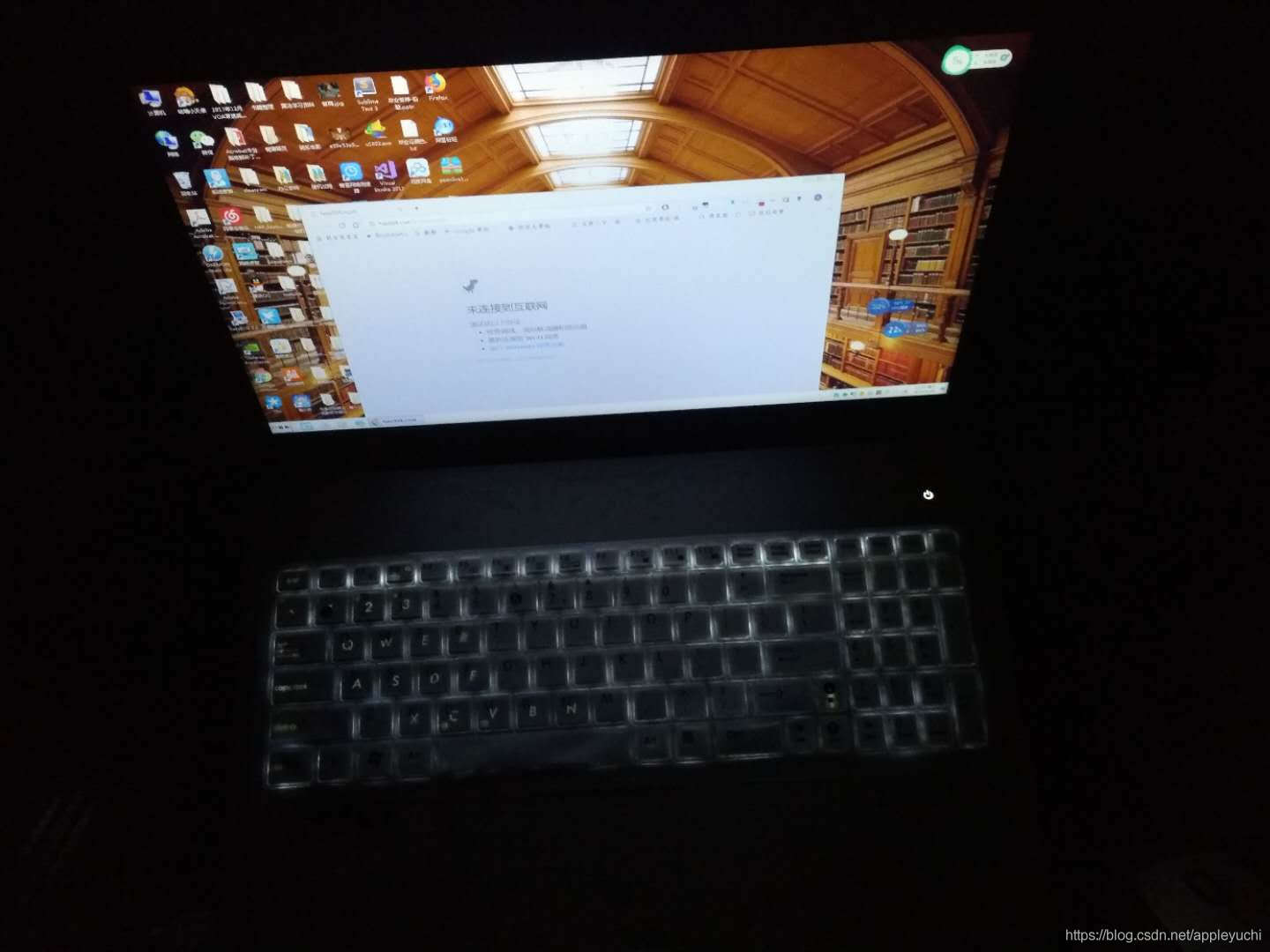

以下是粘贴键盘膜的效果，因此有点暗。

这里提到的是LED四针电源

关于N56VZ为何在主板上具有四个背光电源的原因，

下面的链接是这样的：键盘的四针电源有两个电源，两个接地和两个电源，但是此连接处的图像不清楚。

这个地方有背光线
