DSP处理器输出的x,影响鼠标的移动和定位性能

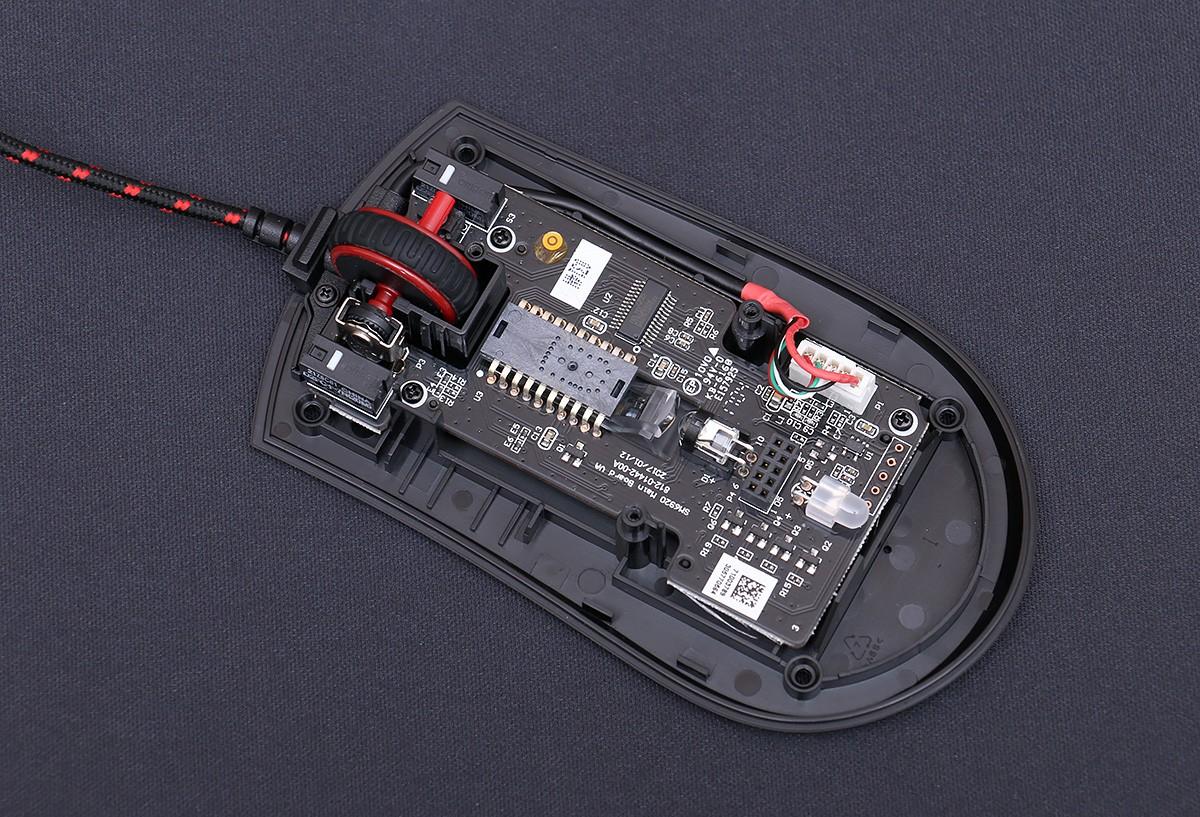

光电鼠标主要由四个核心组件组成，分别是发光二极管，镜头组件和光学引擎（光学

引擎）和控制芯片组成。

光学鼠标穿过底部的LED灯，然后以30度角将光导向桌面，照亮粗糙表面产生的阴影，然后通过另一个透镜将光反馈到传感器。平面的折射。

当鼠标移动时，成像传感器记录一个连续的图案，然后使用“数字信号处理器”（DSP）比较和分析每张图片的前后，以确定鼠标移动的方向和位移，以便获得Mouse x，

沿y方向的移动值。然后将SPI传递给鼠标的微控制单元（Micro

控制器

单位）。鼠标处理器处理完这些值后，它们会将它们传递给主机。传统光电鼠标的采样频率约为3000

帧/秒，这意味着它只能在一秒钟内收集和处理3000张图像。根据上述光电鼠标的工作原理，我们可以了解影响鼠标性能的主要因素。

首先是成像传感器。成像质量直接影响以下数据的进一步处理。

第二，DSP处理器。 DSP处理器输出的x，y轴数据流会影响鼠标的移动和定位性能。

第三，SPI与MCU之间的协调。数据的传输具有一定的时间段（称为数据返回率），并且它们之间的时间段也不同。 SPI主要有四种工作模式。此外，鼠标使用不同的MCU，并且计算机与计算机之间的传输频率也不同。会有所不同，例如125MHZ，8毫秒； 500MHz，2毫秒。我们可以简单地认为MCU可以每8毫秒将数据发送到计算机。目前，三个制造商（Logitech，Razer，Laview）使用了2毫秒的MCU。 ，全速USB设计，因此数据从SPI传输到MCU，再从MCU传输到主机，传输时间的协调就显得尤为重要。

激光鼠标实际上是光学鼠标，但是它使用激光代替了普通的LED灯。优点是它可以通过更多的表面，因为激光是

连贯

几乎是单个波长的光（相干光）即使经过长距离传播也可以保持其强度和波形；发光二极管

光不连贯

光（非相干光）。

激光鼠标传感器的图像采集过程基于由激光辐照在物体表面并反射到传感器表面的干涉条纹形成的光斑，而传统的光学鼠标是通过照射激光光束而获得的。阴影由粗糙的表面产生。因此，激光可以与表面上的图像产生更大的对比度，从而使“ CMOS成像传感器”获得的图像更易于区分，并提高了鼠标的定位精度。

简而言之，激光鼠标更昂贵。定位更准确。

光电性能更差且更便宜
