矩阵键盘与独立按键松手检测的逻辑更加复杂一点

一、独立按键上的手丢失检测

按下按钮时，将使51 MCU的相应引脚变为低电平。使用此原理，可以执行密钥检测。类似于以下代码：

if(KEY1 == 0) {
	delay_ms(10);
	if(KEY1 == 0) {
		...
	}
}

如果要控制是否可以双击按钮，只需将其更改为以下内容即可：

方法1-

uchar enable = 0;		//使能连按的标志位
while(1) {
	if(KEY1 == 0) {
		delay_ms(10);
		if(KEY1 == 0) {
			//执行按键被按下的操作
			...
			//前面已经执行完了响应操作
			while(KEY1 == 0 && enable == 0){
				//enable=0不支持连按，如果一直按着就会卡在这个循环
			}
			//在while之后，表明此时已经松手了
			//因此，可以进行一些松手后的操作,例如
			LED1 = 0;
			delay_ms(10);
			LED1 = 1;
		}
	}
}

上面是一个粗略的想法：如果持续按下按钮，则相应的I / O端口必须始终为0，并添加一个控制位以启用释放检测。

方法2-

如果放开后按按钮，则I / O端口必须从高电平变为低电平。我们只需要捕获此更改。

uchar before;
while(1) {
	//before = 1; 如果需要使用连按功能时，可以这样写
	before = KEY1;
	//如果之前值不等于现在值，必然发生了高低电平的变化
	//这种变化有两种可能，0变1或者1变0，只需在消抖后重新判断即可
	if(KEY1 != before) {
		delay_ms(10);
		if(KEY1 == 0) {
			...
		}
	}
}

当然有一些想法。矩阵键盘的松手检测采用了另一种思维方式。

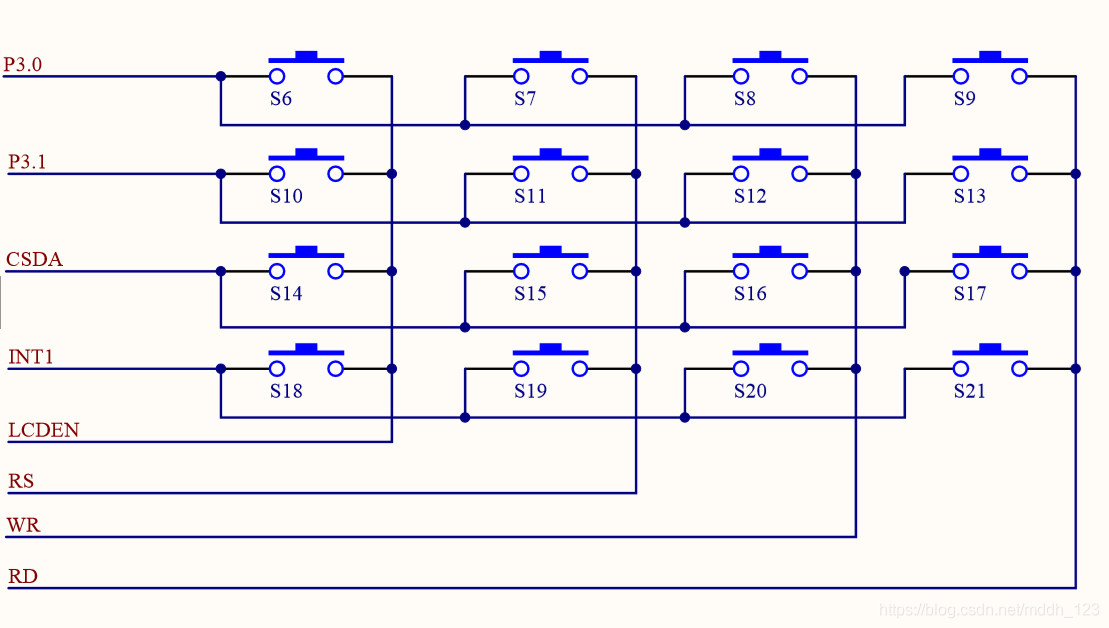

矩阵键盘的发布检测

矩阵键盘和独立键释放检测之间存在一些差异。矩阵键盘的任何端口均未接地，并且所有8个端口均已连接到I / O端口。这需要手动更改I / O端口的输入以检测是否松开。在这里，我制作了矩阵键盘扫描功能，并在其中嵌套了按键响应接口功能execute（key_val）接口功能。用户只需要在execute（）中编写响应操作：

//mode=1表示支持连按,flag是用于表示按键是否被连按的标志位
void key(uint time, uint mode, uint* flag)
{
	uint temp = 0x00;
	uint row = 0,line = 0,key_val = 0;
	/*
	逻辑说明：flag取值为0或1，mode取值为0或1
	当mode=1时，表示支持连按，无论*flag取何值，均可以进入键盘扫描判断
	当mode=0,*flag=1时，表示不支持连按，但是按键是被第一次按下的，可以进入键盘扫描判断
	当mode=0，*flag=0时，表示不支持连按，且按键不是第一次被按下，不可以进入键盘扫描判断
	所以，当mode，*flag均为0时，不可以进入键盘扫描判断，也就是说，当两者相加为0时，不能进入键盘扫描函数
	*/
	uint enable;
	enable = mode + *flag;
	P3 = 0x0f;		//行高列低，写引脚
	temp = P3 & 0x0f;	//读引脚
	if(temp == 0x0f){
		//如果检测到按键没有被按下，说明连按被中断了，此时恢复标志位
		*flag=1;
	}
	if(temp != 0x0f && enable != 0){
		delay(time);
		if(temp != 0x0f){
			switch(temp){
				case 0x0e:
					row = 1;
					break;
				case 0x0d:
					row = 2;
					break;
				case 0x0b:
					row = 3;
					break;
				case 0x07:
					row = 4;
					break;
			}
			P3 = 0xf0;		//列高行低
			temp = P3 & 0xf0;
			if(temp != 0xf0){		//之前已经消抖过了，所以这里不用消抖
				switch(temp){
					case 0xe0:
						line = 1;
						break;
					case 0xd0:
						line = 2;
						break;
					case 0xb0:
						line = 3;
						break;
					case 0x70:
						line = 4;
						break;
				}
			}
		}
		P3 = 0xf0; 		//P3重新赋值，方便之后的连按检测
		key_val = 4*(line-1)+row;
		execute(key_val);
		//在执行完函数之后，检测按键是否还在被按着
		if(mode == 0 && P3 != 0xf0){
			//如果按键还在被按着，并且不支持连按
			//改变标志位，告诉下一次的键盘扫描之前已经执行过响应操作了
			*flag = 0;
		}
	}
}

emmmm，因此矩阵键盘的逻辑似乎更加复杂。如果有更简单的方法，我希望可以交换。
