51单片机综合学习系统之矩阵式键盘的编程方法介绍

下面以51单片机集成学习系统为硬件平台，介绍矩阵键盘的编程方法。具体功能是：按下其键后，键值将显示在数字管上。 0至16键分别显示0至F。

1、硬件原理

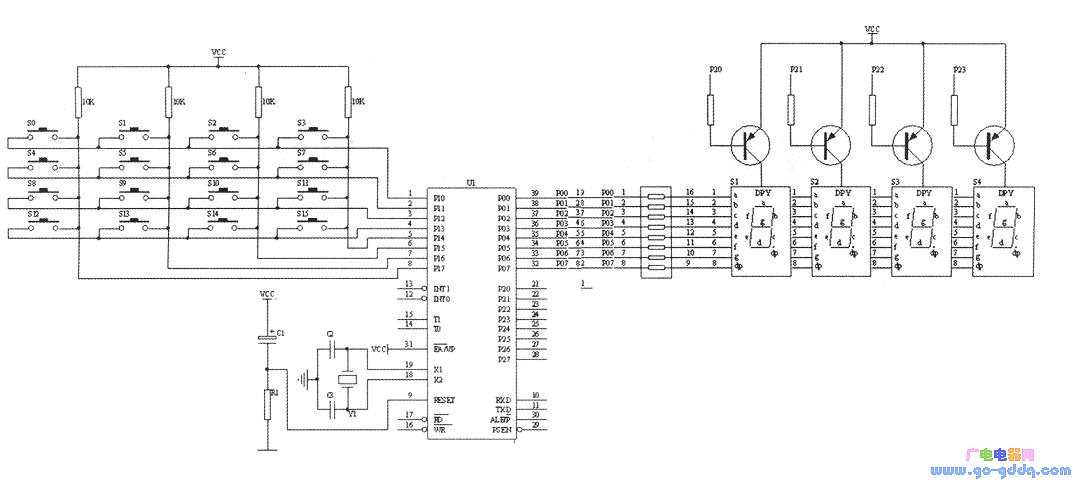

可以直接在支持的开发板上进行此实验。电路图如下图所示。

根据电路，键盘扫描方法为：行线P10〜P13为输出线，列线P14〜P17为输入线。首先，单片机将所有行线（P1O-P1 3)）输出为低电平。此时，读取列线数据。如果列线均为高电平，则表示存在没有键连接。如果任何列线为低电平，则调用延迟程序以消除键抖动。延迟之后，读取列线以查看是否存在低电平。如果列线数据仍为低电平，则表示确实存在键连接，下一步是确定键值，以第二行中的S5键为例，了解连接到S5后如何获取此键值。确实存在键连接，根据列线读取的数据，将行线依次设置为低电平确定键值：首先，微控制器将P1O设置为低电平，将P11〜P13设置为高电平此时，读出的列线数据全部为高电平，表示第一行未输入键；然后微控制器将P11输出低电平，将P1O，P1 2、和P13设置为高电平，然后读取列线数据，此时列线值为1011（OxOB），即连接P11和P15的交点，而OxOB代表S5的键值。转到S5键的功能处理子例程以实现目标。

2.程序流程

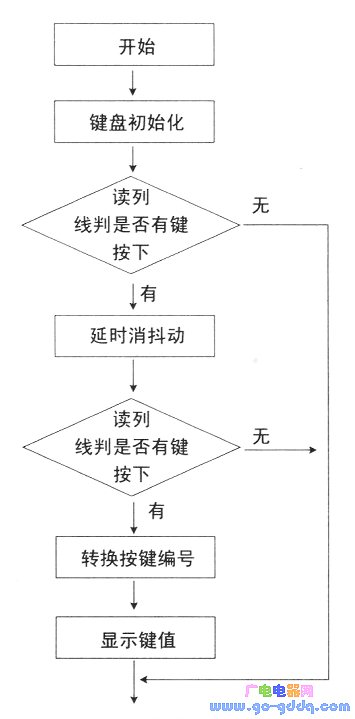

软件流程图如下图所示。 51单片机集成学习系统资源丰富。该板具有：8位LED数字管，32通道LED，4x4矩阵键盘，4个直接控制键盘，蜂鸣器扬声器，继电器测试，I2C总线接口，SPI总线接口，l60x LCD，l28x64 LCD，红外接口，104支持PS / 2接口，步进电机驱动接口，ADCO832模拟/数字转换接口，PC817光电耦合器，串行时钟芯片DSl30 2、温度传感器DSl8B2O的按键式标准键盘，根据口，RS232串行通信，外部扩展接口等，可以轻松连接更多实验资源。

3.软件代码

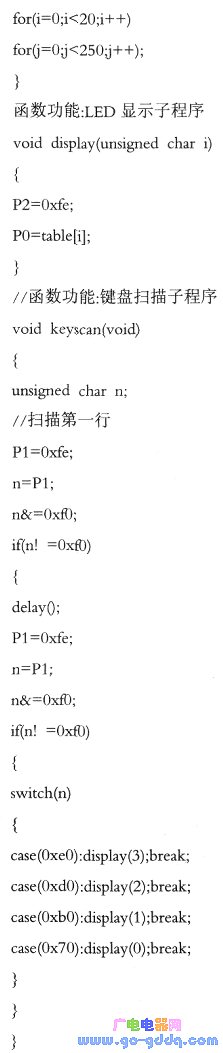

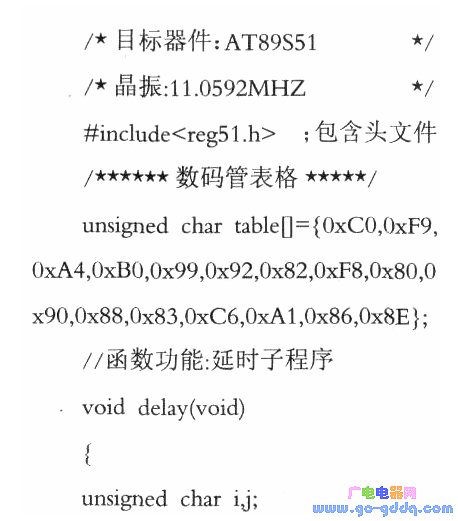

相关软件代码如下：

/ *矩阵键盘测试程序* /
