【闺蜜体验团】软排线24针键盘笔记本键盘

在阅读之前：

修改需要大量的耐心，耐心，耐心！如果您烦躁不安，恐怕您的键盘会变成浮渣……

您需要能够简单地焊接电线，使用通用仪表（非常简单，新手可以通过阅读手册来使用它）以及强大的动手能力。 （新手必须先完成阅读才能尝试进行更改，小白有点耐心地耐心阅读它...）

如果您不想拆卸笔记本电脑，或者您没有多余的笔记本电脑键盘，则可以到宝藏中找到所需的笔记本电脑键盘并购买。普通的很便宜。

要使用的东西：

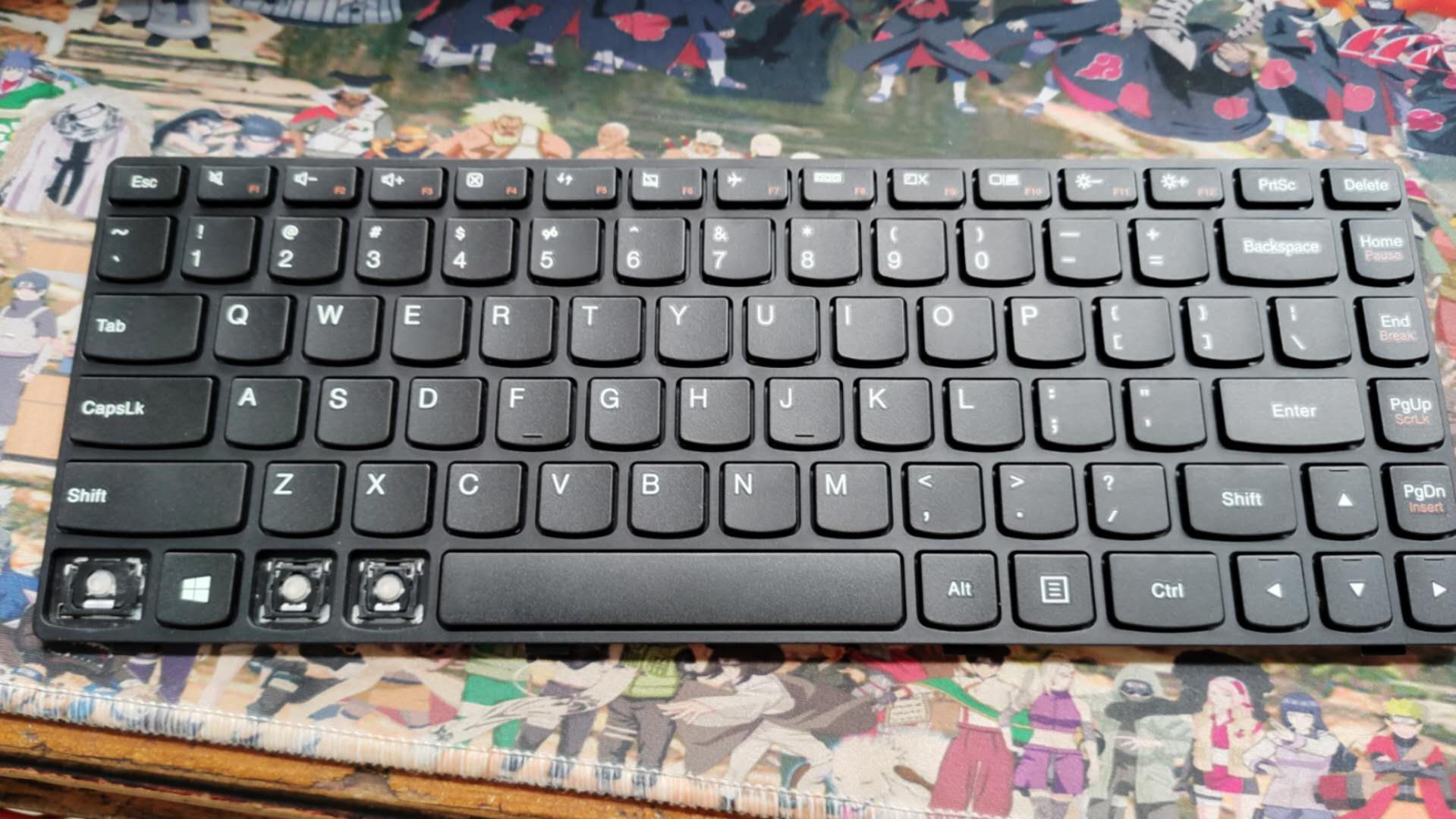

1.笔记本电脑键盘（废话）我的是联想g400上的键盘

笔记本键盘

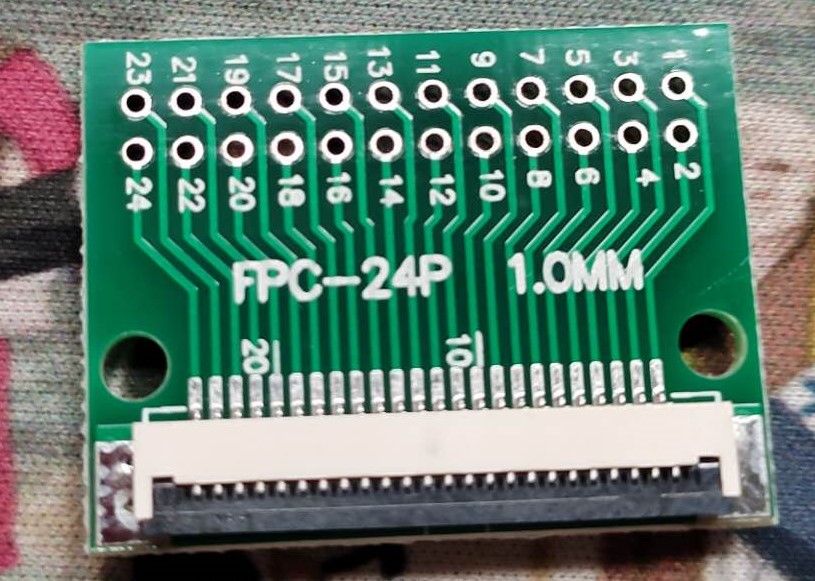

2. FPC适配板匹配笔记本键盘电缆（我的是1MM柔性电缆24针适配器板）

fpc转接板

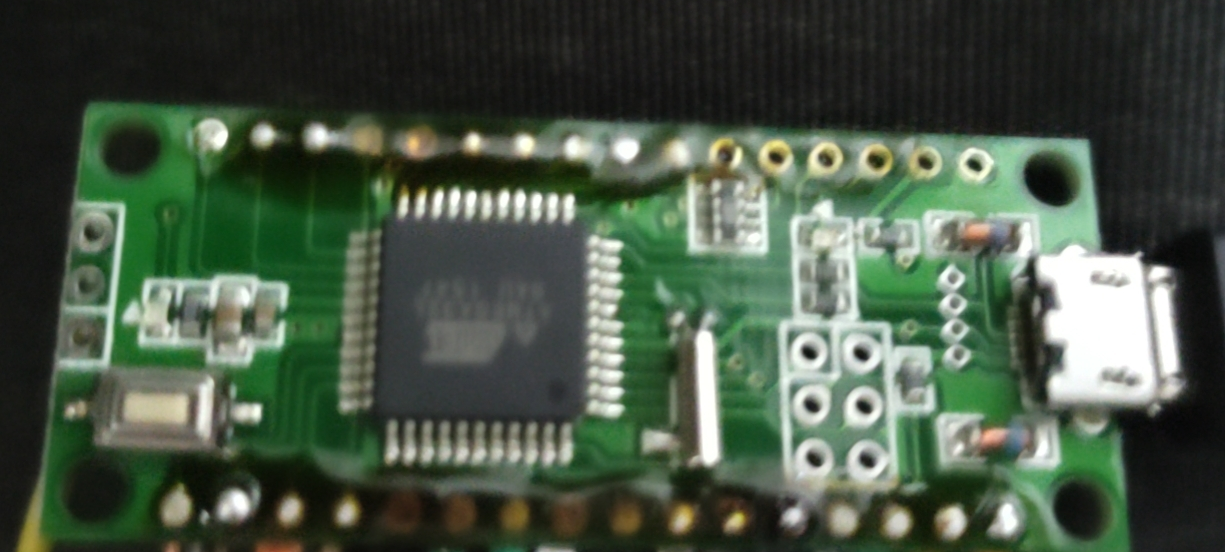

3. monkey usb键盘修改的主控制板（一个宝可以出售）

猴子

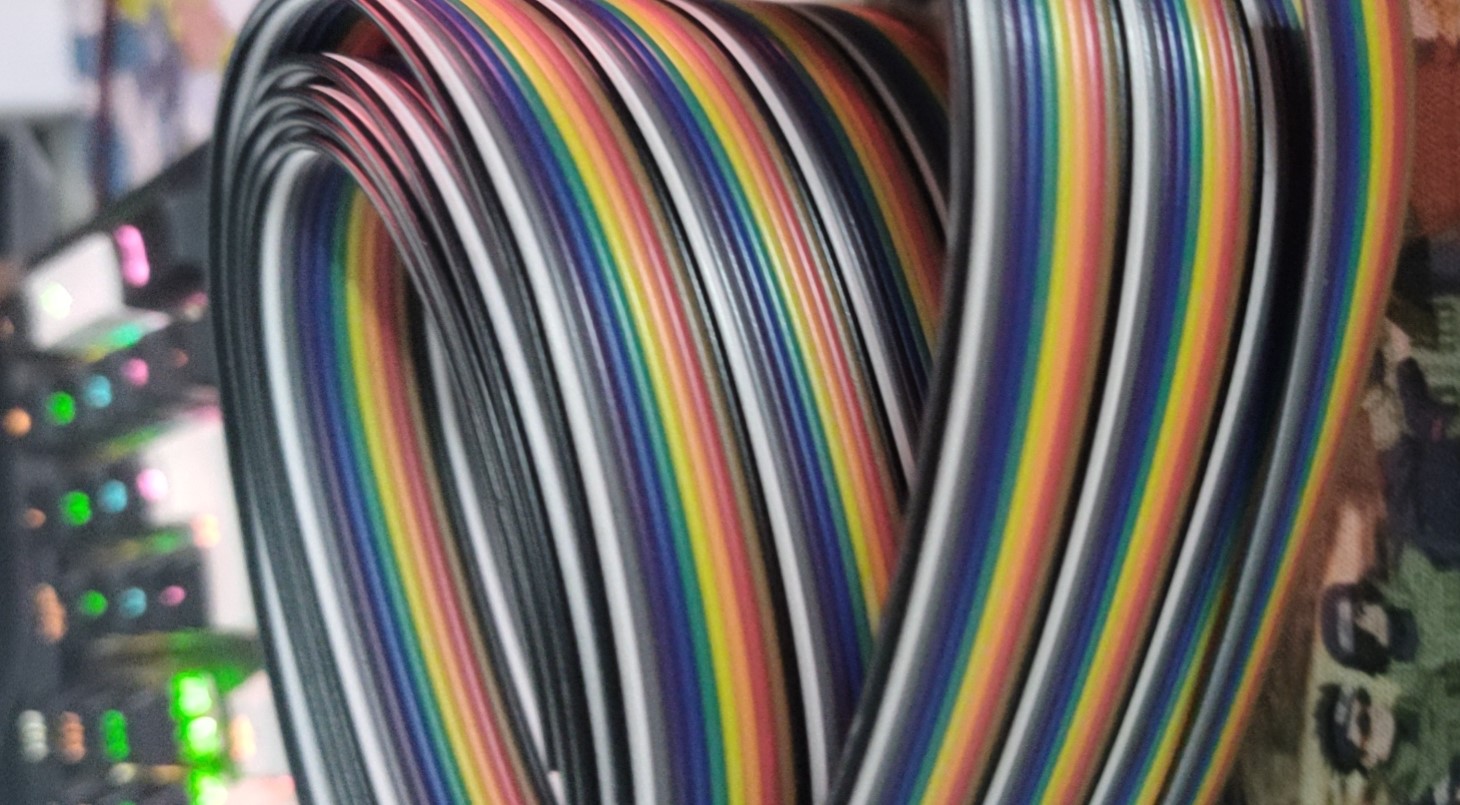

4.杜邦彩色电缆（您可以在家里使用额外的数据电缆，无需购买此电缆）

扁平电缆

5.工具：万用表（必要），电烙铁套（焊锡，松香等），键盘拆卸工具（小螺丝刀，十字头），如果有这么小的铁片，更好，删除键盘按钮构件。

现在开始！

--------------------------------------------------- -------

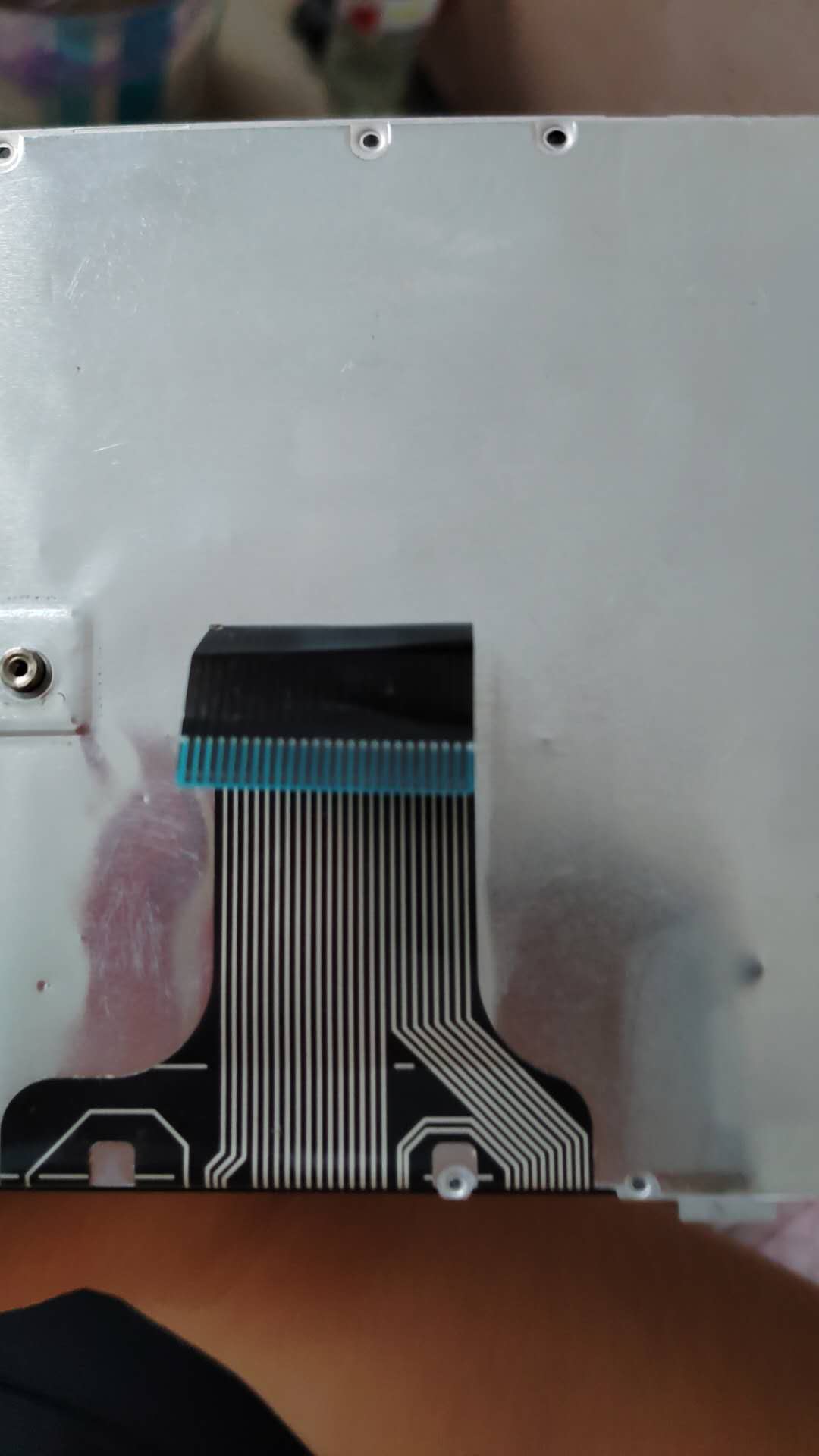

首先，您必须拆卸笔记本电脑键盘，检查笔记本电脑键盘的电缆类型，购买相应的FPC适配器板（如果您不了解我的话）

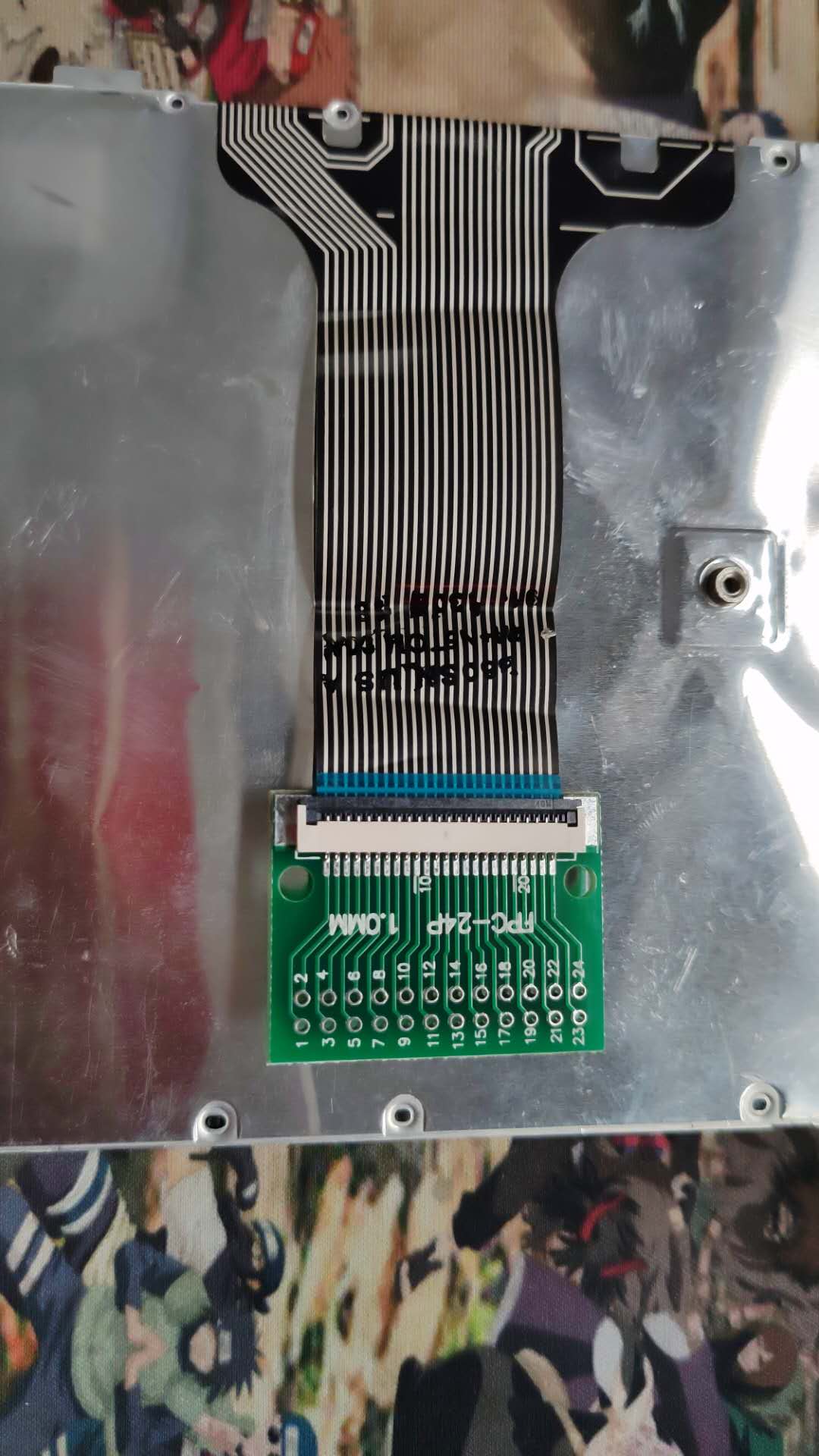

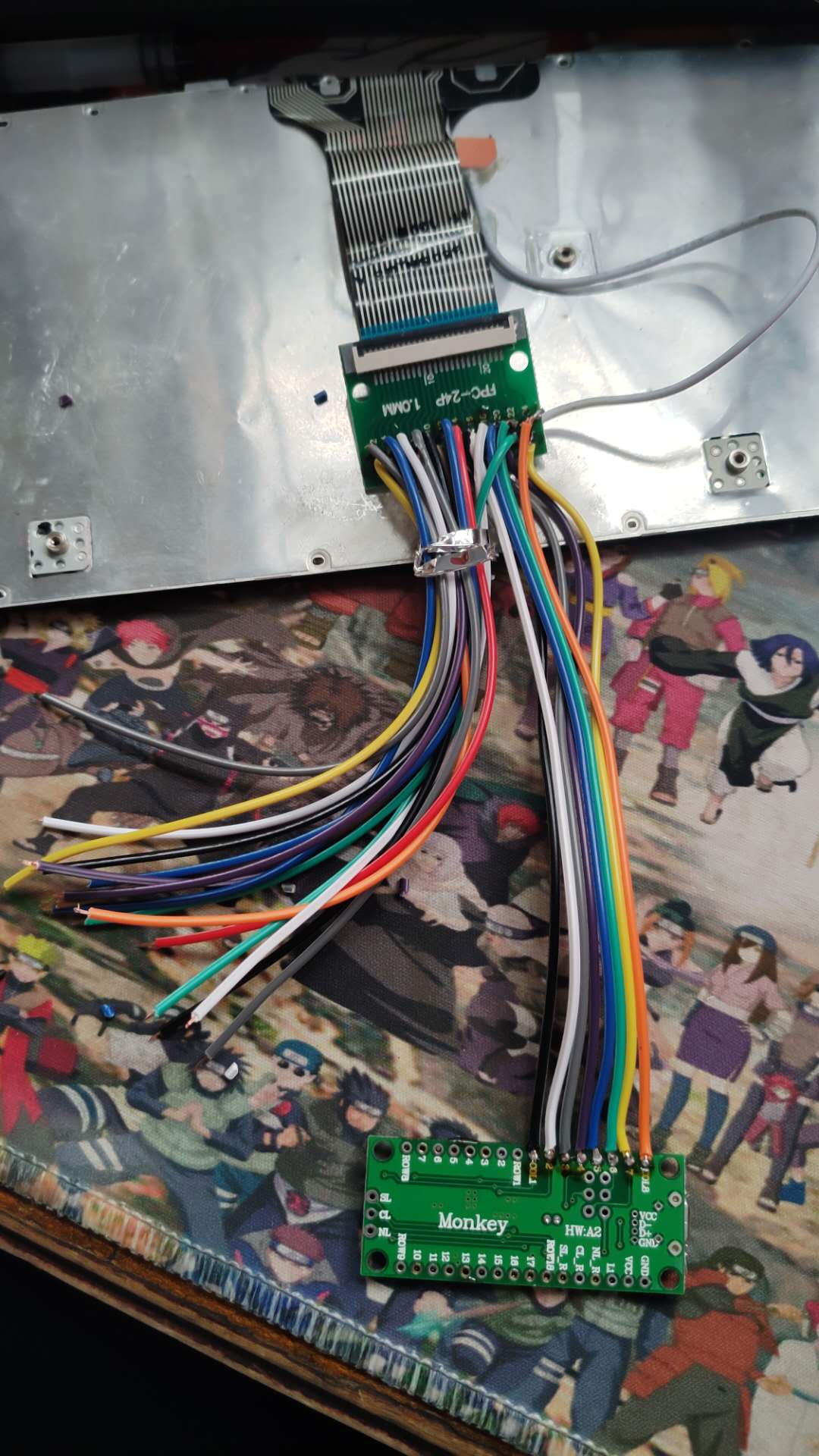

连接后

如您所见，我的模型有24个位置，包括8列线和16行线（经测量，稍后再讨论）

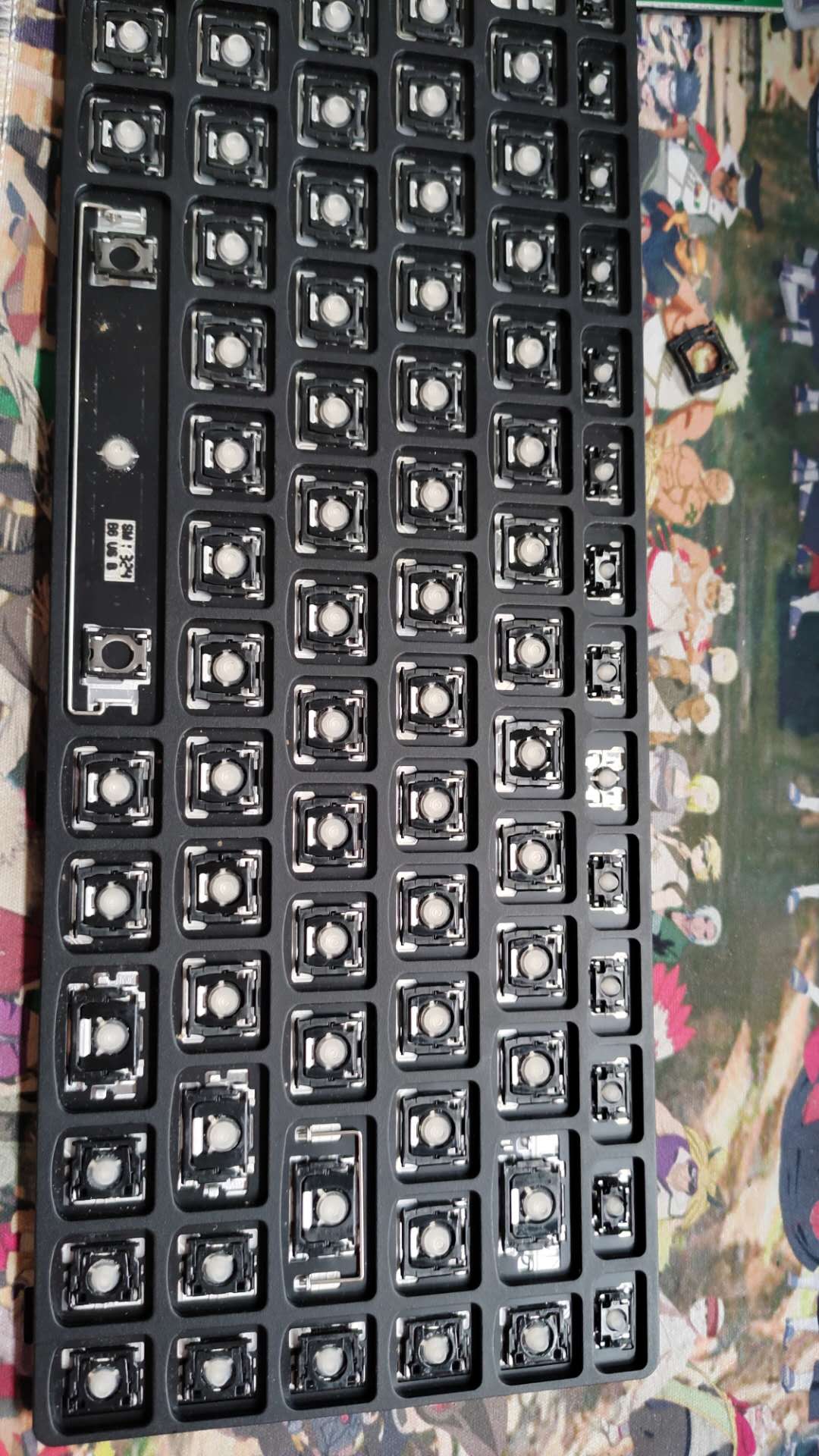

下一步是卸下键盘

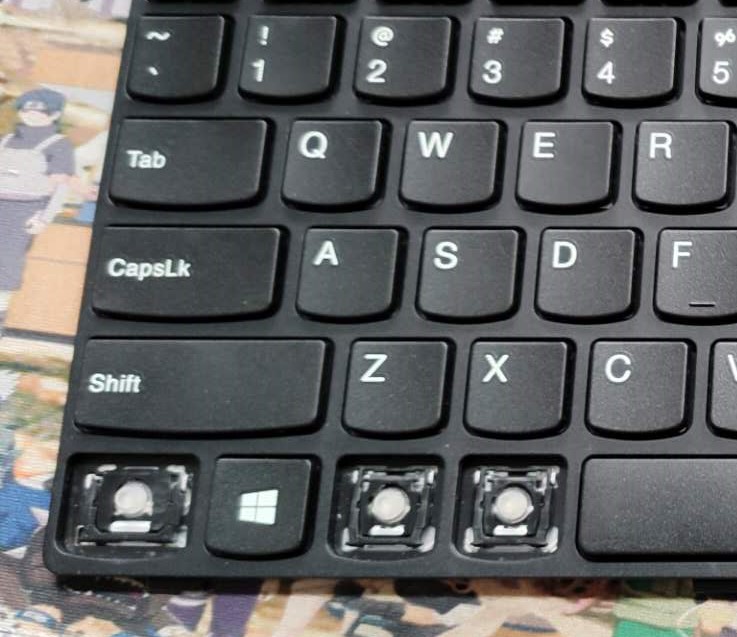

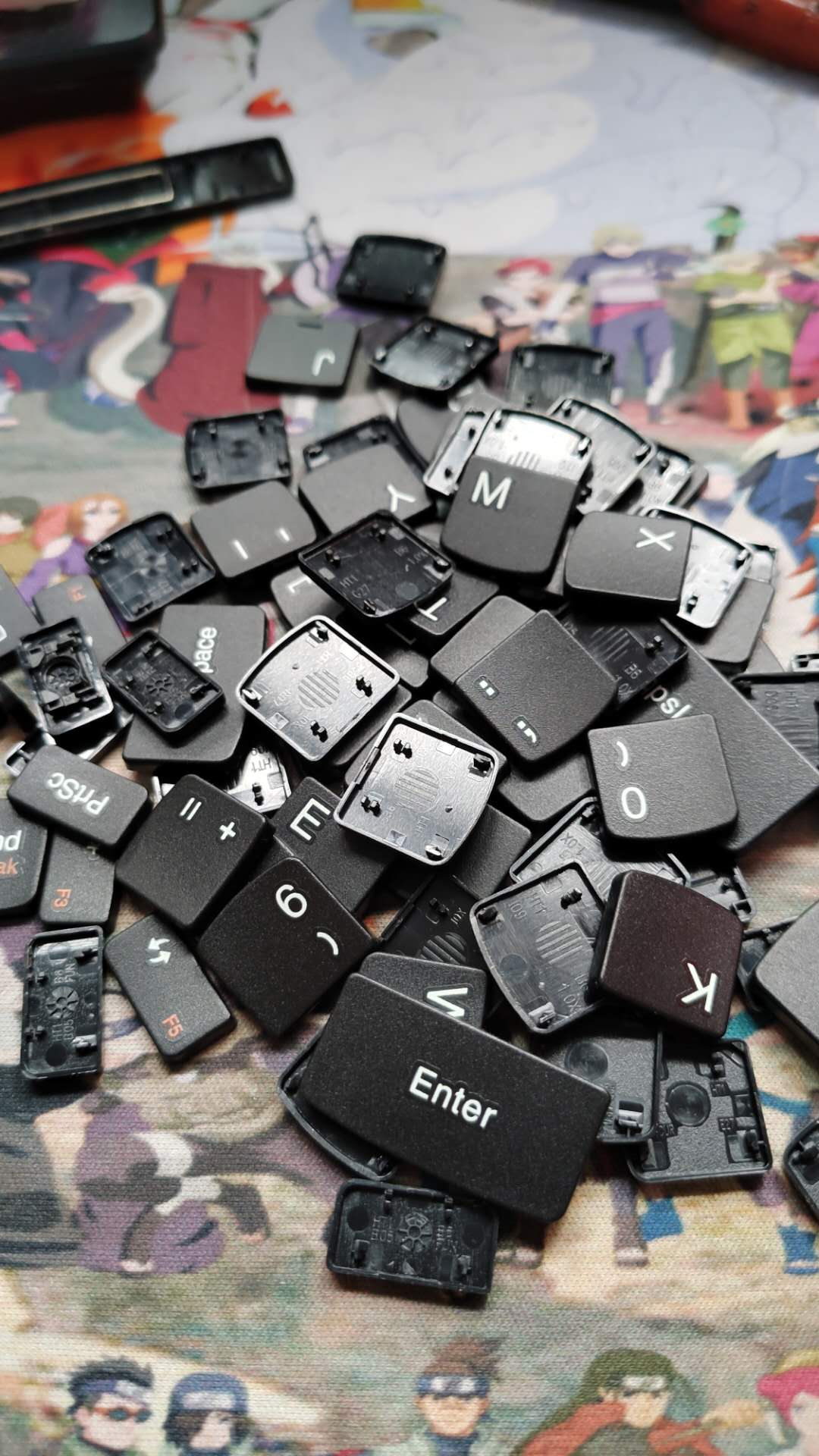

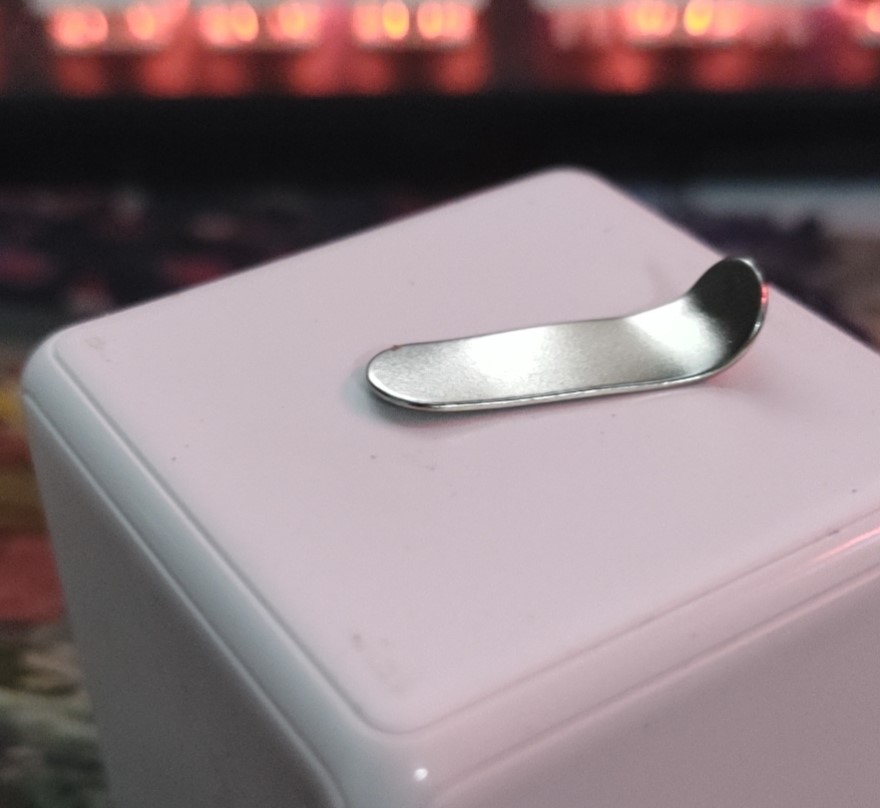

解开键帽是最底层（拉动键帽可以产生奇迹，但很容易损坏。我用过的小补丁被推入并压在底层上以打开它）

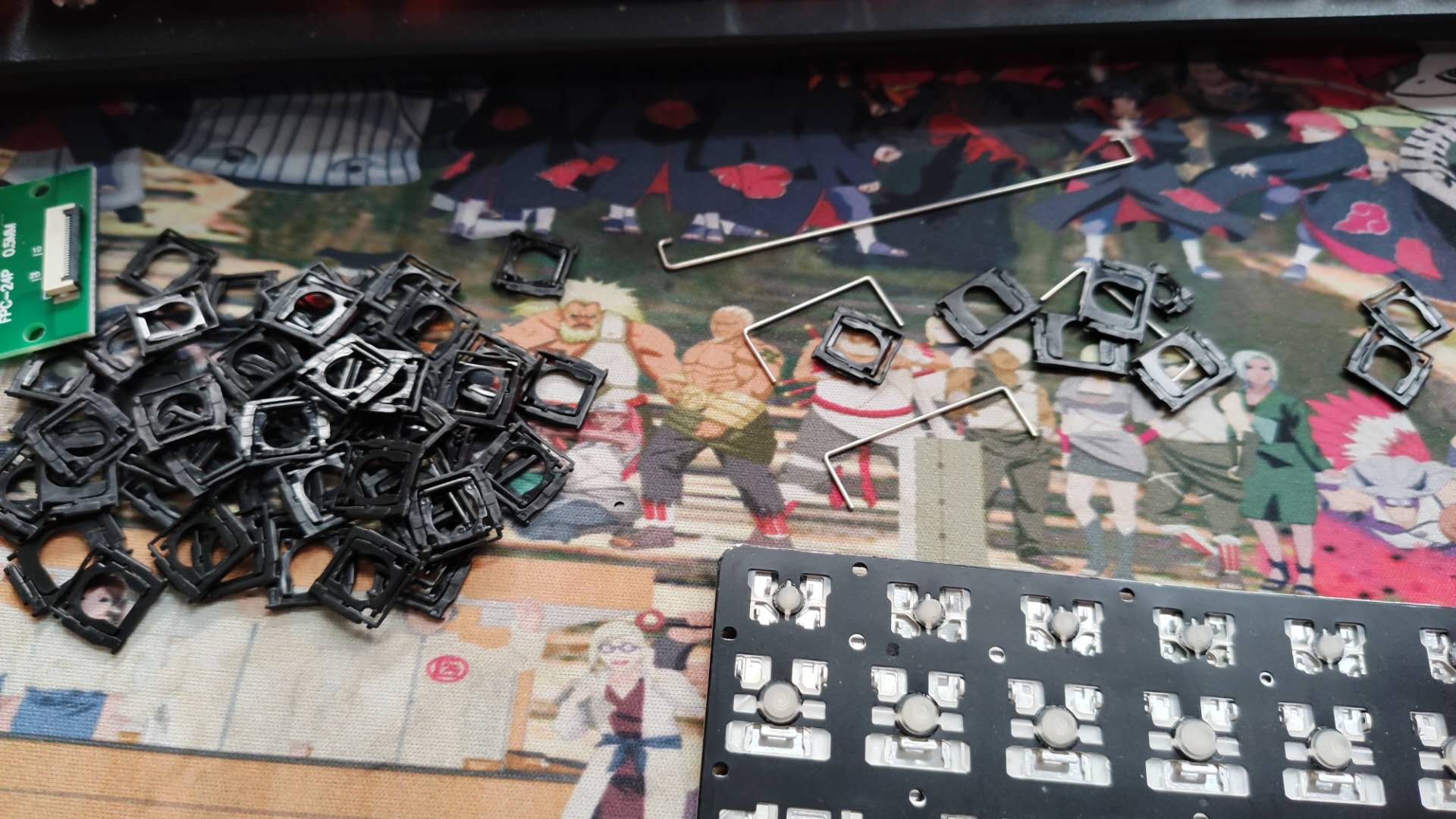

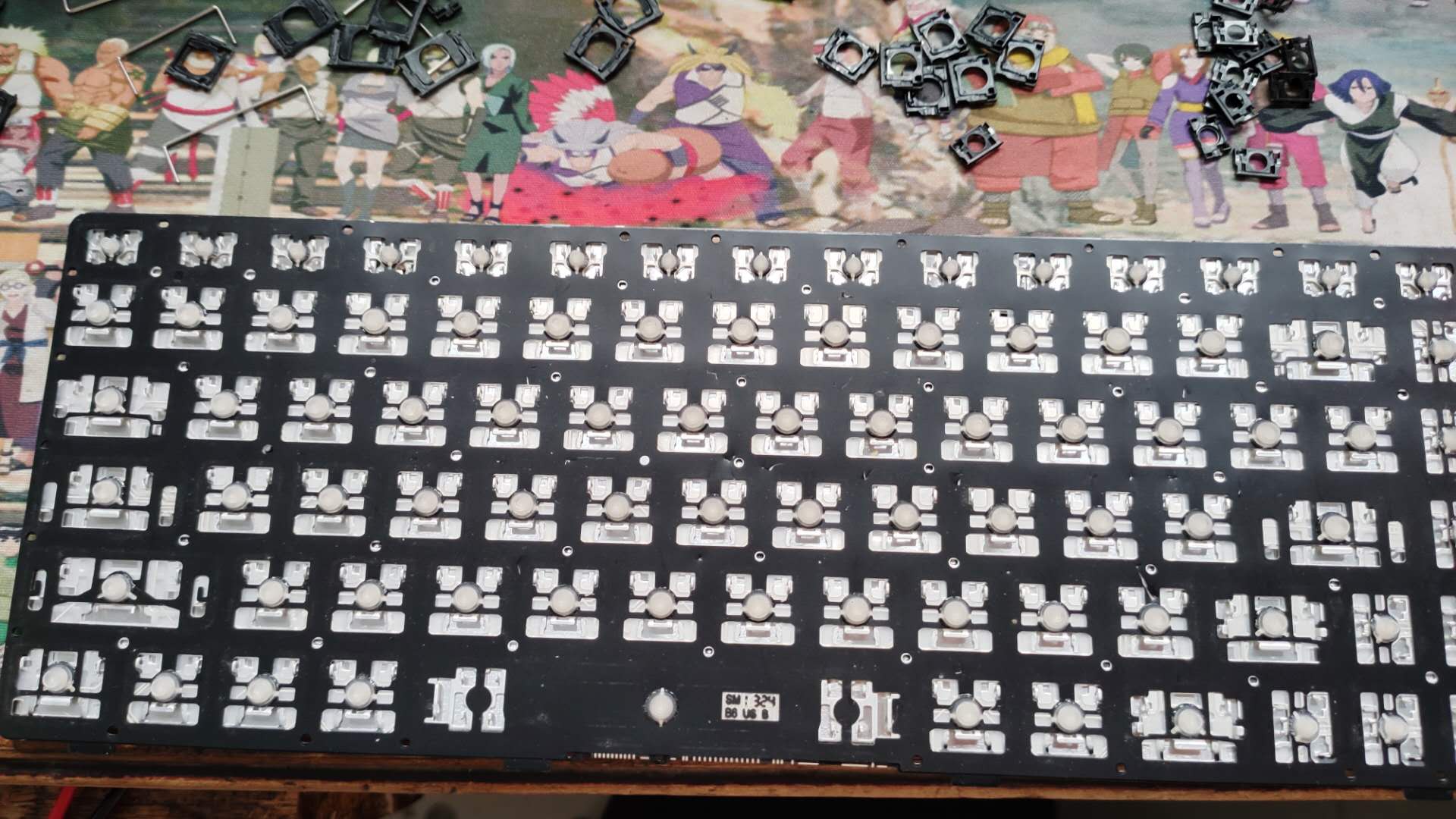

然后卸下框架（卸下框架时，可以使用平头螺丝刀轻轻撬开），最后卸下按钮下方的带扣。带扣也可以用小铁片卸下。如果您不愿意，可以私下与我聊天。

打开上方的黑色按钮膜是键盘的行。接下来，您需要寻找它。

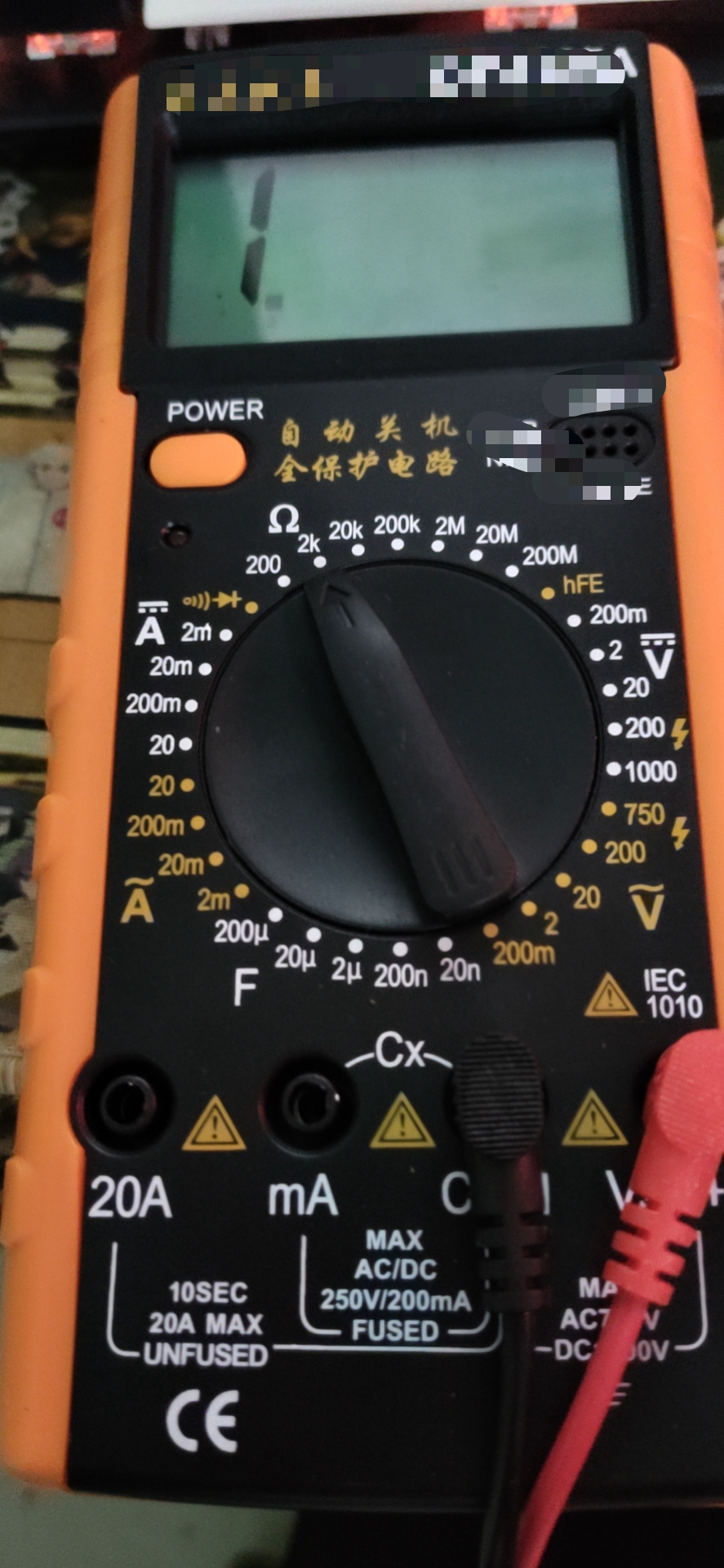

建议将万用表调整为高于电阻测量值2k，因为此响应非常敏感，并且所有按键测试都具有响应（原理是笔记本键盘上的按键电路板是薄膜并且有抵抗力）

进行测试时，最好先绘制一个键盘图，以便您可以在测试过程中写下按键的相应位置。

通过键盘原理，我们可以知道按下键盘等效于两个引脚短路。我们首先可以通过键盘按键的趋势找到键盘上字母组的对应位置，我们需要一个一个地找到，然后我们可以从任意一个位置开始

例如，查找字母“ Z”，查看与他的趋势相对应的位置，然后找到一条线（一个键只有两条线）（在笔记本电脑键盘上最难找到，请耐心等待）第一个是最难找到的。找到它时，假设您找到18。这时，用小手指按键盘上的字母“ Z”，然后使用一支测试笔（红色和蓝色）将其中一个与18对齐，然后将另一个对准FPC适配器板。我从1到24经历了此过程（不是超级快，给了万用表响应时间），正好在22点钟，万用表响应，字母“ Z”的按钮阵列是18、22，记得画预先在键盘插图上。

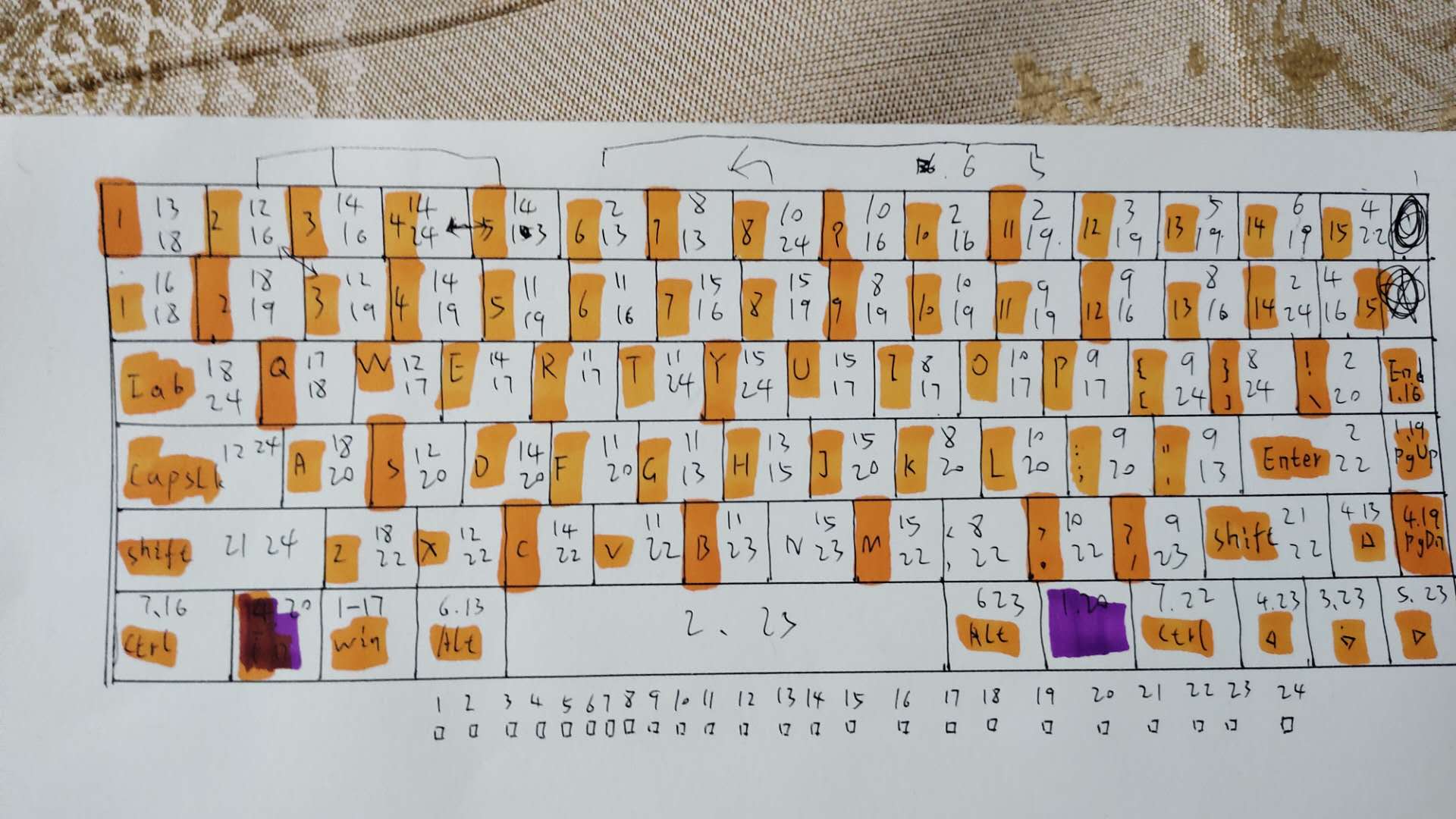

接下来，第二和第三个要容易得多。 （这是我第一次寻找该字体。我几乎想敲中间的键盘。笔记本的线条太刺眼了。）只需按第一个找到的按钮找到其余的，字母就很普通，然后您需要自己确定连接“ Z”的线在“ X”上，然后只需要按18或22上的“ X”测试笔，另一个就可以通过1到24。放开我测得的图片，仅供参考（这个词很难看，就可以了）

完成所有测试后，请使用表格绘制相应键盘编号的映射图

最初必须全部写1到24，最后调整并删除空格（如果您不知道，可以找到我），最后得到1 3、 1 6、 1 7、 1 9、 2 0、 2 2、 2 3、 24是行数，其余是列数。 （当然，这是我的）

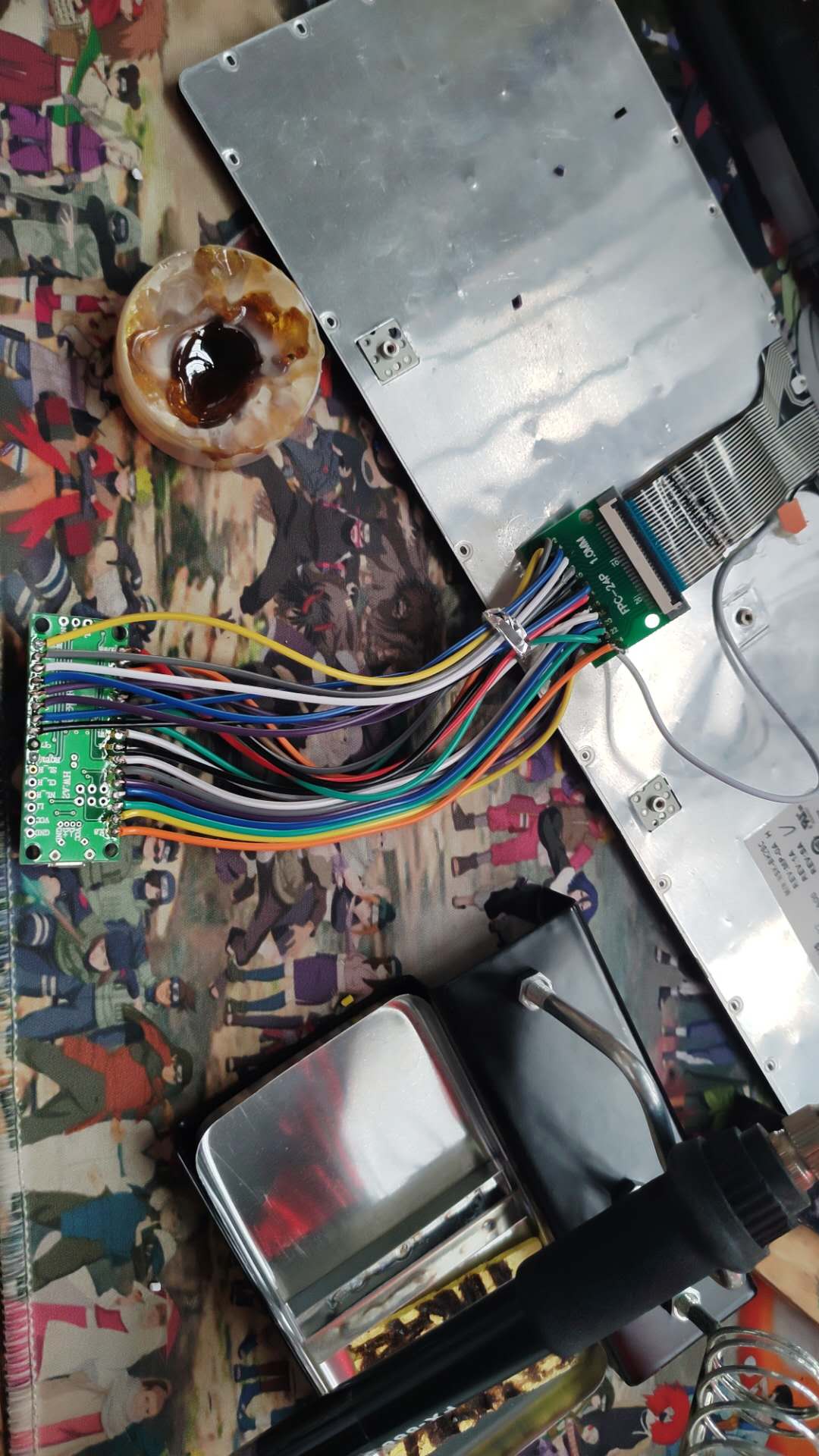

如果此时测试完成并且正确，则可以安装键盘。 （如果不确定，请不要安装它，否则，请务必将其删除。）下一步是焊接导线。焊接列数和行数。猴子的对应位置。 （开始焊接为8行，其余为焊接列）

期间

在此期间，我不小心断开了24号电缆，然后重新连接。请注意不要折断它，因为它是塑料软电缆，无法焊接。它真的坏了，需要用刀片刮掉。打开涂层，用电线覆盖，然后用胶带粘贴（易于接触不良，我用双面胶带，然后用胶涂抹）

最后，键盘设置如何？当您购买猴子板时，有一些教程。

--------------------------------------------

先写那么多，你可以问我想念的地方，或者我可以考虑一下补上。 （不要忘记收集它，您将找不到它供将来使用，并且------------------喜欢它）

感谢大家的耐心等候。

、、、、、、、、、、、、、、、、、、、、、、、、、、 、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 、、、、、、、、、、、、、、、、、、、、、
