用户操作手册——矩阵控制键盘说明书(组图)

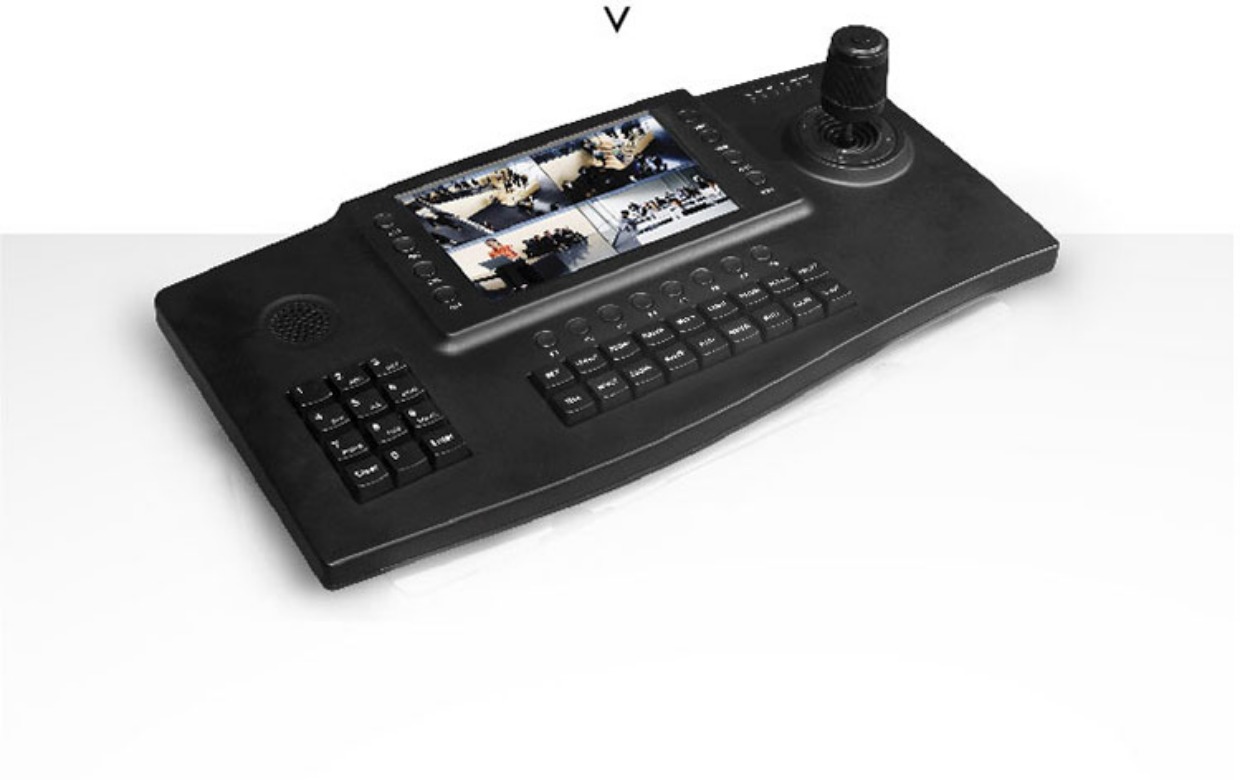

用户操作手册矩阵控制键盘手册一、概述：控制键盘是功能强大的键盘，与矩阵切换/控制系统兼容。控制键盘可以调用所有摄像机，程序监视器的切换序列以及控制和高速球机。控制键盘可以更改系统时间，日期，摄像机条目并为系统编程；可以设置预设和选择监视器，并可以控制所有系统功能，包括巡逻和警报；控制功能LCD显示区显示当前控制的状态。监视器显示摄像机编号和从键盘输入的编号。键盘具有操作保护功能。多种协议，多种波特率是可选的。二、设备简介：编号区域，用于输入摄像机编号和监视器编号。 CAM选择摄像机MON呼叫监视器F1特殊功能F2特殊功能AUX辅助功能ACK- —确认A——特殊功能B——特殊功能RUN——运行自动切换HOLD——屏幕保持时间TIME——自动切换时间PROG——编辑功能USER——用户998 AUX——锁定OFF——关闭辅助开关0N——打开辅助开关SALVO——启动同步组开关SHOT——调用预设点OPEN——打开镜头光圈CLOSE——关闭镜头光圈NEAR——调整焦点（十)FAR——调整焦点WIDE——获取全景图像T ELE——获取特写图像LAST——调整自动切换上一个摄像机NEXT——调整自动切换下一个摄像机CLAER——在“ ENTER”显示窗口中清除算术字（主控制）操纵杆区域-左右旋转云台三、控制矩阵切换/控制系统3.1键盘电源：使用9 V电源通过通信接口盒和6芯扁平线供电，通信接口盒已正确连接到和高速球的通信接口，并且电源已打开。此时，通信指示灯（CODE）闪烁（如果不闪烁，则表明接口盒通信线路连接不正确。）

LCD显示区域显示“ D-Password：”，并且需要4位键盘密码（原始密码为“ 0000”）。输入方法为：“ ****” + ACK。正确输入键盘密码后，数字区域中的“ D-Password”消失，输入监视器编号并按确认键（MON），表明键盘已经处于工作状态。要控制键盘，请选择协议和波特率。 （按左侧的F2 + A键，屏幕显示控制协议，向右摇动操纵杆，上下摇动至所需的协议，向右确认，然后选择波特率，向上摇动操纵杆并降低到所需的波特率，然后在右侧进行确认）如果用作子控制器，则无需密码。 3.2 B70支持各种PTZ控制系统，可以控制各种类型的球型摄像机，，并支持SITO，PELCO-D，PELCO-P和其他控制协议。 3.2.1 SITO是矩阵协议。 PELCO-D和PELCO-P是PTZ控制协议。 3.3将摄像机转移到受控监视器：在数字键盘上输入要调用的摄像机编号（相应的编号应具有视频信号输入）。按键盘上的CAM键。如果键盘上没有显示，则用户可以通过监视器上的状态字符和摄像机编号来确认观看操作。此时，应将摄像机屏幕切换到指定的监视器。例如：呼叫摄像机1。1.按1数字键。2.按CAM键，显示1号摄像机的屏幕。 3.4控制（遥控摄像机）：摄像机的云台，镜头，预设和辅助功能的操作在将摄像机转移到受控监视器时生效。

如果将相机编程为不可控制，则相机的键盘控制将无效。 3.4.1操作PTZ：1.将要控制的摄像机调整到受控监视器。 2.偏置操纵杆并将其保持在您希望云台移动的方向，您可以移动云台。矢量云台的速度与操纵杆的偏差成正比，即，操纵杆偏离中心的距离越远，云台的移动速度就越快。 3.将操作杆返回中间位置，云台将停止旋转。 3.4.2镜头控制：键盘右侧有一组按钮，用于控制摄像机的可变镜头。这些按钮是：CLOSE / OPEN，用于电动遥控镜头光圈。通过这两个按钮，可以改变进入镜头的光量以获得适当的视频信号电平。 NEAR / FAR用于镜头的聚焦控制，以使图像清晰。 WIDE / TELE用于改变镜头的焦距，以获得广角或特写图像。操作：1.将要控制的摄像机调整为受控监视器。 2.您可以通过按要操作的镜头的功能键来控制镜头。 3.释放按钮以停止镜头操作。 3.4.3操作备用（辅助）功能：键盘的AUX ON / OFF键控制备用（辅助）功能，特定的备用功能和功能编号：1 + AUX + 0N / OFF辅助1的开/关； 2 + AUX + 0N / OFF辅助2开/关;操作：1.将要控制的摄像机调整到受控监视器。 2.输入要操作的辅助功能编号（1-2)。

3。按下AUX按钮。 4.按0N键打开辅助功能，或按OFF键关闭辅助功能。 3.4.4 PTZ扫描功能：自动扫描：按4 + AUX + 0N / OFF打开/关闭PTZ自动扫描。或按8 + AUX + 0N / OFF PTZ自动扫描开/关3.5以控制高速智能球：3.5。 1变速水平和垂直运动：操作矢量摇杆，操作杆的偏离程度与高速智能球的速度成正比，即操作杆偏离中心位置越远，高速智能球移动得更快。 3.5.2设置预设位置：选择摄像机，调整图像，主控按“ F1 + B”切换到设置功能，显示屏显示SET，然后依次按“ N + SHOT + ON”，其中N表示需要输入。选择摄像机作为预设编号。子控制器N + SHOT + NO 3.5.3呼叫预设：选择摄像机，调整图像，然后按主控制器上的“ F1 + B”以切换到常规操作功能。屏幕上不出现SET（设置），输入预设编号，按N + SHOT键调用相应的预设位置。如果未预先设置预设图像，则监视器图像不会改变。 3.5.4清除预设（主控制）：选择摄像机，按F1 + B输入设置，输入要清除的预设编号，按SHOT键，然后按OFF键，然后按F1 + B退出那个设定。 3.6编辑自动切换顺序：监视器自动切换是指在进行适当的编程后，按键盘上的0 + RUN键，可以自动，有序地在监视器上显示一系列由编程指定的视频输入。

自动切换可以循环重复，也可以停留在某个视频输入上。 3.6.1自动监视器切换的编辑过程如下：1.调整要设置为自动切换的监视器的编号。 2.输入相机的时间，范围是1到240秒。 3.输入自动切换的起始摄像机编号。 4.输入自动切换的结束摄像机编号。 5.显示器自动切换为开始操作。注意：输入F1 + B设置，按键盘上的PROG键，然后按ON键。此步骤将删除监视器的原始自动切换顺序，并保存监视器的现有自动切换顺序。按N（非零数字键）+ CAM键离开监视器并自动切换编程模式。图像停留在选定的相机屏幕上。示例：在3号监视器上切换4号至9号摄像机，屏幕停留时间为2秒。 3——MON 2——TIME 4——ON 9——OFF 3.6.2将摄像机添加到已编程的自动切换队列中：请执行以下步骤：1.选择摄像机编号。 2.按ACK按钮。 3.按“否”按钮。 3.6.3从已编程的自动切换队列中删除摄像机：请执行以下步骤：1.选择摄像机编号。 2.按ACK按钮。 3.按关闭键。 3.6.4更改摄像机在自动切换队列中的停留时间：可以按照以下步骤执行：1.输入预停留时间（2-240秒）。 2.然后按“时间”按钮。

3。 6.5自动切换运行状态：1.输入0数字键。 2.然后按运行键。 3.6.6停止自动切换操作：按N（非零数字键）+ CAM键可停止自动切换操作，并停留在被叫摄像机的屏幕上。按0 + RUN键继续运行并自动切换。 3.6.7渐进式/渐进式单步切换或更改切换方向：按下NEXT键，将自动切换设置为正序切换方向。按LAST键，自动开关设置为反转开关方向。 3.7防御监视器：警报可以自动将视频输入切换为视频输出。系统可以通过内置的32个触点接口或警报扩展接口单元触发警报。在报警期间，荧光屏的监视器状态区域将在摄像机编号下方显示Ann（nn是报警联系电话）。这些字母将一直显示，直到清除警报为止。清除告警的方法有自动清除和手动清除。这些清除方法都可以使系统退出警报，并使监视器返回警报之前的工作状态。自动清除（防御编程菜单上的AUTO项目为1），警报屏幕将自动从其监视器清除。此方法可以捕获任何瞬时警报。一旦从监视器清除警报屏幕，下一个警报屏幕按警报触发编号的顺序将显示在监视器上，摄像机屏幕再次显示为警报，必须打开然后关闭相应的警报触发点。

手动清除（通过按ACK键确认警报）在手动清除模式下，每个警报屏幕均保留在其相应的监视器上。在键盘上访问这些监视器之前，不会确认这些警报。这只需要按键盘N（警报触发点）+ ARM + ACK键。请注意，只有当警报屏幕显示在指定的监视器上并按下ACK键时，警报屏幕才会被清除。为了使摄像机图像再次显示为警报，必须打开然后关闭警报触发点。操作：设防监视器上出现警报屏幕时，在处理警报事件后，检查相应的警报触发点编号，然后按ARM + ACK清除警报屏幕。 3.7.1防御：对于防御监视器，请执行以下步骤：输入F1 + B。按键盘N（警报触发点）。按ARM键。按下开按钮。退出设置F1 + B。例如：1号防区已布防，并输入设置F1 + B。按键盘键1.按ARM键。按下开按钮。退出设置F1 + B。 3.7.2撤防：要撤防显示器，请执行以下步骤：输入F1 + B。按键盘N（警报触发点）。按ARM键。按OFF键。退出设置F1 + B。例如：2号防区被撤防：输入F1 + B。按键盘上的数字2键。

按ARM键。按OFF键。退出设置F1 + B。 3.7.3检查防御和撤防警报探头：使用键盘检查防御警报触点，如下所示：调整要编程的监视器；输入要检查的报警触点号N；按键盘上的ARM键。按键盘上的C键。按键盘上的ON键。监视器显示：“ ACN n 1 **月**日**：**：**”表示防御区n **月**日**小时**分钟**秒。监视器显示：“ ACN n 1 **月**日**：**：**”表示防区n **月**日**小时**分钟**秒被解除。清除监视器显示的步骤如下：输入警报联系号N。按键盘上的ARM键。按键盘上的C键。按键盘上的关闭键。 3.7.4警报（记录）链接：DVR-防御监视器响应警报并可以控制RELAY端口的切换。按键盘DVR + ON / OFF键。报警联动时间设置：按键盘DVR + N + TIME。 3.8保存设置状态：如果要保留在下次启动时有效的系统自由切换，设防，警报输出时间等设置，则需要执行以下操作：输入设置F1 + B。按键盘上的PROG键。

按NO键。退出设置F1 + B。 3.9菜单键盘操作说明：进入菜单编程状态F1 + A退出菜单编程状态F1 + A输入子菜单ON键退出子菜单OFF键编程光标上移杆：上编程光标下移杆：向下编程光标向左移动操纵杆：左编程光标，右操纵杆：右编程前一页LAST编程下一页NEXT编程左页RUN编程右页HOLD编程编号0-93.10屏幕字符移动：1。调出要移动的字符的监视器编号。 2.输入设置F1 + B + USER。 3.按照想要移动角色的方向操作操纵杆。 4.角色移动到相应位置。 5.退出设置F1 + B。 3.11键盘操作保护：1.键盘操作完成后，为了防止他人非法操作，可以将键盘置于操作保护状态。操作方法：按998 + AUX，LCD显示区域将显示“ D-Password” 2。解锁键盘操作保护：操作方法：“ ****” + ACK 3.12键盘密码设置：键盘密码限制为4位数字。如果要更改键盘密码，则需要执行以下操作：1.输入设置F1 + B。 2.输入“ 990”。 3.按下AUX按钮。 4.输入4位数的新密码“ ****”。

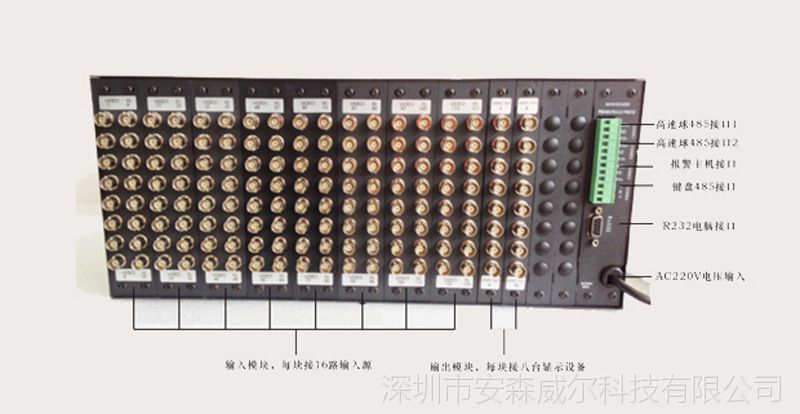

5。按下ACK按钮。注意：如果忘记了密码，则可以通过矩阵开关主机菜单功能中的KEYBOARDPASSWORD项目进行检查。 3.13键盘操作指南：1选择监视器n + MON 2选择摄像机n + CAM 3自由开关0 + RUN4自由开关时间n + MON + n + TIME 5自由开关开始/结束n + MON n1 ON / n2 OFF6阻止/添加图像n + ACK + OFF / ON7单组/同步开关n + RUN / SALVO8前进LAST9切换后退NEXT10图像保持n + HOLD11保存设置状态（F1 + B）+ PROG + ON12防御/撤防（F1 + B）+ n + ARM + ON / OFF13警报清除n + ARM + ACK14警报联动开/关DVR + ON / OFF15警报联动时间DVR + n + TIME16设置和撤防状态查看/退出n + ARM + C + NO / OFF17运行警报开关ARM + RUN18字符移动（F1 + B）+ USER +操纵杆19 PTZ方向n + CAM +操作20光圈— / + n + CAM CLOSE / OPEN21聚焦— / + n + CAM NEAR / FAR22变焦— / + n + CAM WIDE ／ TELE23辅助1开/关1 + AUX + ON / OFF24辅助2开/关2 + AUX + ON / OFF25 PTZ自动扫描开/关4 + AUX + ON / OFF26设置预设位置n + SHOT + ON（您必须首先按F1 + B进入SET状态，然后按p F1 + B退出）27调用预设位置n + SHOT28开/关蜂鸣器999 + AUX29系统键盘锁998 + AUX30键盘设置F1 + B31进入主菜单F1 + A32并选择协议波特率F2 + A3。 14键盘与矩阵主机之间的连接图：键盘接线盒与系统通信接口之间的通信是常见的屏蔽两芯双绞线，最长距离为1200米。键盘与矩阵控件的连接：
