矩阵式键盘中的行、列线、行线详解

在矩阵键盘中，行和列线分别连接到按键开关的两端，并且行线通过上拉电阻器连接到+ 5V。当没有按键时，行线处于高电平；当按下键时，行和列线将打开。此时，行线的电平将由连接到行线的列线的电平确定。这是识别是否按下矩阵按钮的关键。但是，矩阵键盘中的行和列线连接到多个键。是否按下每个键都会影响该键所在行和列的水平。每个键将相互影响。因此，必须更改行线。组合对准信号以进行适当处理，以确定闭合钥匙的位置。当按下扫描方法按钮时，连接到该键的行线和列线将打开，并且当不按下任何键时，行线将处于高电平。显然，如果所有列线也都处于高电平，则无论是否按下该键都不会引起行线电平的改变，因此，所有列线都必须处于低电平。只有这样，当按下某个键时，该键的行级别才会从高电平变为低电平。根据线路级别的变化，CPU可以确定相应的线路已按下键。按下数字键时，第二行必须为低电平，第八行必须为低电平。但是，当第二行为低电平时，可以确定按下了第8个键吗？答案是否定的，因为按9、10、11号键还会使第二行变低。为了进一步确定特定键，不可能同时使所有列线处于低电平。在特定时间，只能有一个列线处于低电平，而其余的列线处于高电平。在另一时间，让Next列处于较低级别并按顺序循环。一次顺序选通一列的这种工作模式称为键盘扫描。

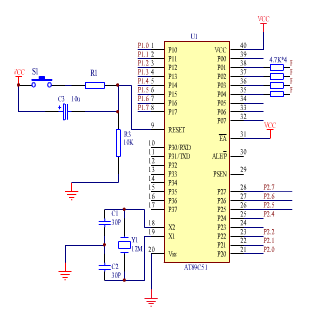

行反转方法？步骤1：使用列线P1.4〜P1.7作为输入线，行线P1.3〜P1.0作为输出线，输出输出线均为低电平，读取列线的状态，则级别低的列线是按钮所在的列。 ？步骤2：将行线用作输入线，将列线用作输出线，并将输出线输出为低电平。读取行线的状态，级别低的行线是按钮所在的行。 ？结合两个步骤1、2的结果，可以确定键的行和列，并可以确定所按下的键。键盘编码1.独立键盘的按键数量很少，可以根据实际需要灵活编码。2.矩阵键盘按键的位置由行号和列号唯一确定，因此行号和列号可以分别进行二进制编码，然后将两个值合并为一个字节，高4位位是行号，低4位是列号。程序扫描模式程序扫描模式使用CPU的空闲时间来完成其他任务，并调用键盘扫描子例程来响应键盘输入要求。执行按键功能程序时，CPU不再响应按键输入请求，直到CPU再次扫描键盘。键盘扫描程序通常应包括以下内容：（1）区分是否按下了一个键。（2）键盘扫描来获取关闭键的行和列值。（3）使用计算或表查找来获取键值。[[K12]判断是否已释放闭合键，如果未释放，则继续等待。[5）保存闭合键号，并同时转移以执行闭合键的功能。

定时扫描模式定时扫描模式是每隔一段时间扫描键盘。它使用微控制器的内部计时器来生成特定时间（例如10ms）的时序。计时到时，将产生定时器溢出中断，CPU对该中断作出响应。然后扫描键盘并在按下该键时识别该键，然后执行该键的功能程序。中断扫描模式当不按任何键时，CPU会处理自己的工作。当按下一个键时，会产生一个中断请求，并且CPU执行键盘扫描子例程并识别键号。中断扫描模式可以提高CPU效率。
