某宝客服连原理图都没有，有意思的是博主

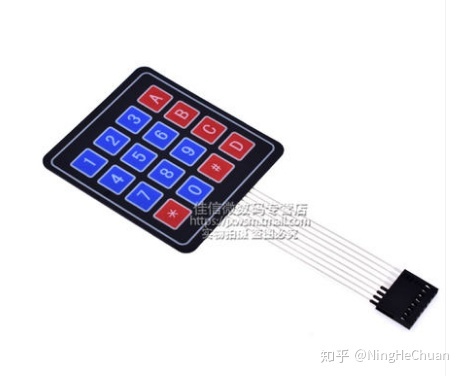

代码部分实际上无话可说。有趣的是，当博主连接硬件进行调试时，博主的矩阵键盘模块如图所示，即薄膜键盘。某个宝藏客户服务甚至没有原理图，其中一个给了我错误的原理图。问题在于，第一次将代码下载到板上时，没有结果。我不知道这是代码问题还是硬件电路连接问题。我花了很长时间才能猜出正确的连接顺序。

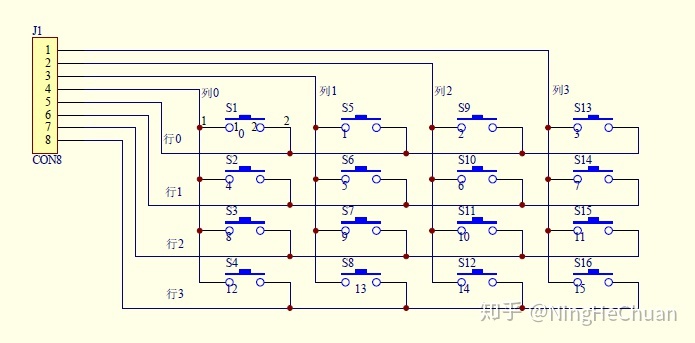

这是宝物的客户服务给出的错误。让我们来看看它。此矩阵键盘的结构类似。您可以从图中看到，本文开头的中缺少某些内容。上拉电阻。这里更令人困惑的是，如果没有上拉电阻，在空闲状态下row_data如何将输出保持为高电平。我问了一些客户服务，其中一些不了解，有的说不需要上拉电阻。

我直接去开发板上进行调试，并在键盘上增加了一个数字管以显示按下的值。当我按下它时，我发现可以显示正确的数字，但是奇怪的是，过一会儿，数字显像管的显示将被清除。起初，我认为这是一个代码问题。从仿真和逻辑检查后，按下键后的解码值实际上保持不变。没有操作，它不会改变，但实际情况并不一致。

当发生这种奇怪的情况时，我们此时必须相信科学。这种模拟无法找到问题，但实际操作存在问题。这是无法猜测的。逻辑可以在开发板上查看代码的运行状态。这是Xilinx Chipscope。使用逻辑，几乎可以捕获代码中的所有信号。目前，这是您的。该电路的实际操作，配置过程如下。

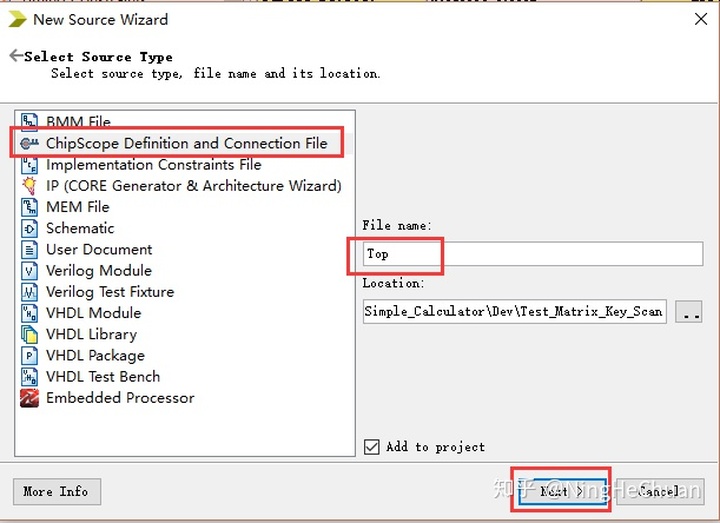

新的源接口，选择Chipscope，如图所示。

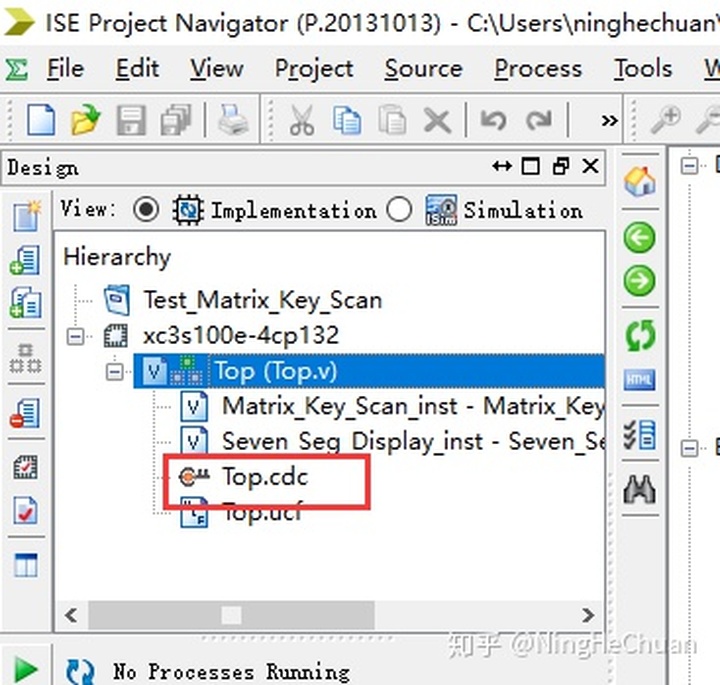

然后将自动生成带有后缀.cdc的文件，双击以将其打开。

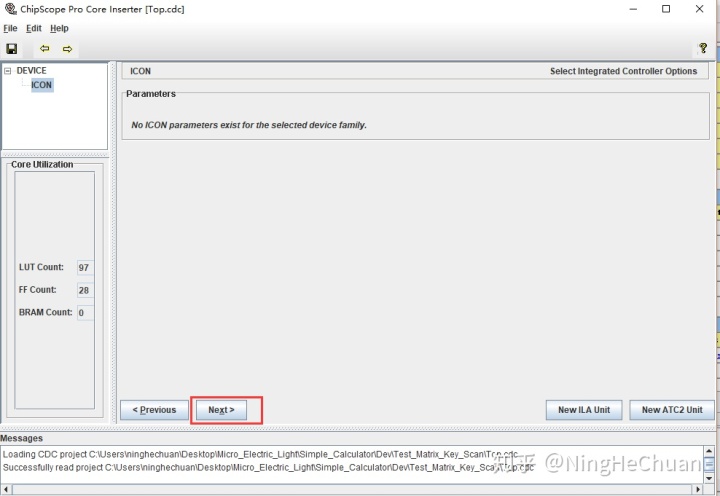

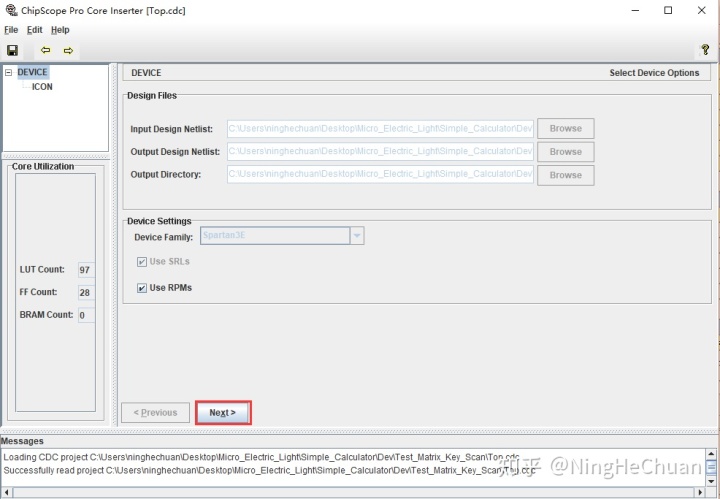

在此步骤中单击下一步

下一个相同

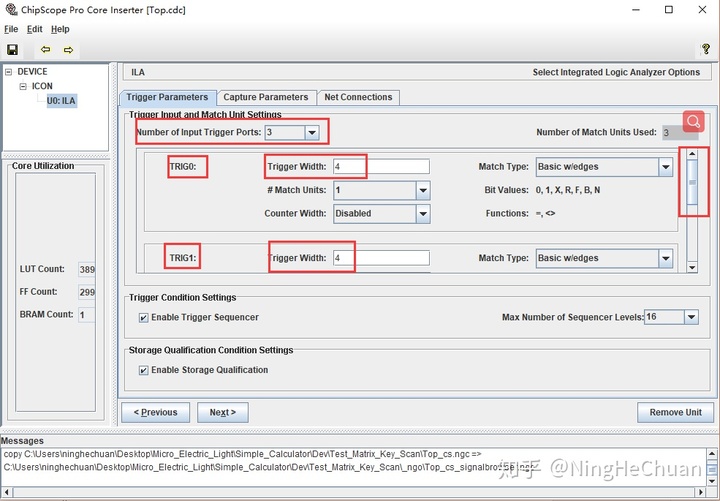

在此处选择触发信号的数量和位宽。我在这里选择了三个触发信号，其中两个触发信号的位宽为4，对应于矩阵键盘的行和列，一个触发位信号的位宽为1，这是一个复位信号。下拉最后一个滚轮，查看所有信号。

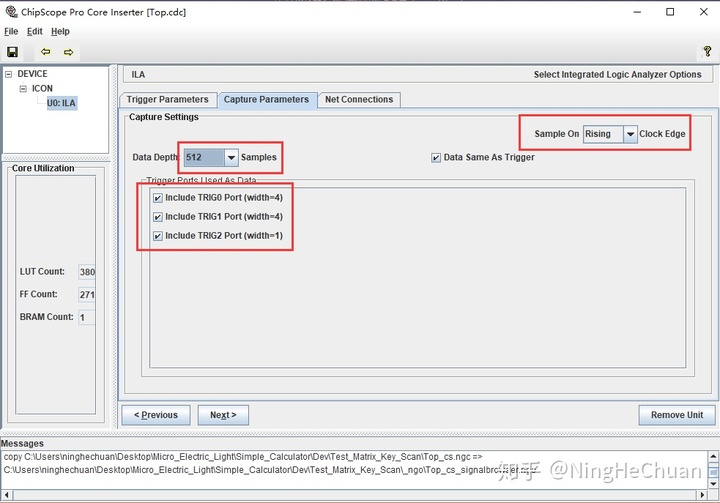

在此处设置捕获信号的深度，然后选择上升沿以对信号进行采样。完成后单击下一步

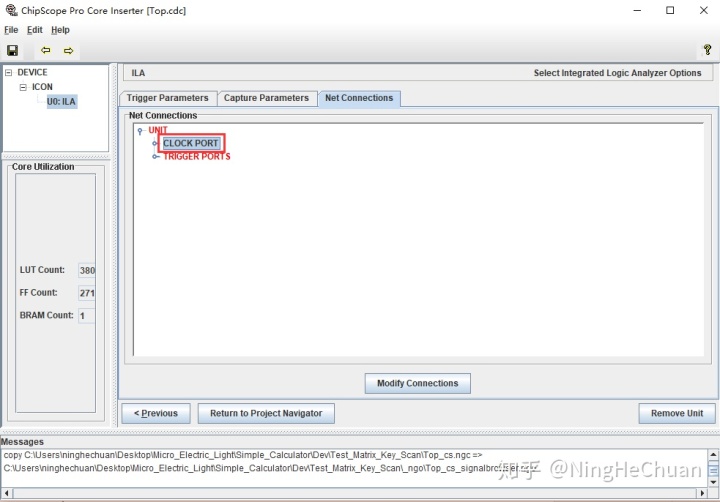

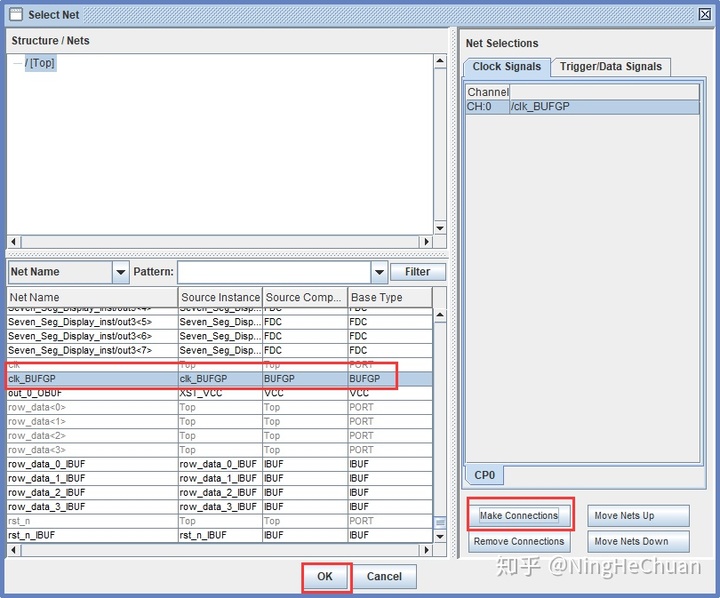

在此处选择时钟信号clk

选择后，单击“建立连接，确定”。

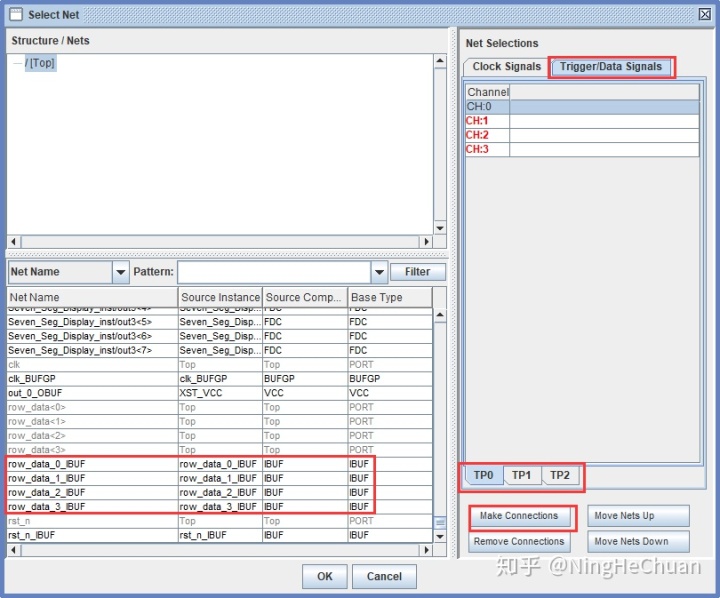

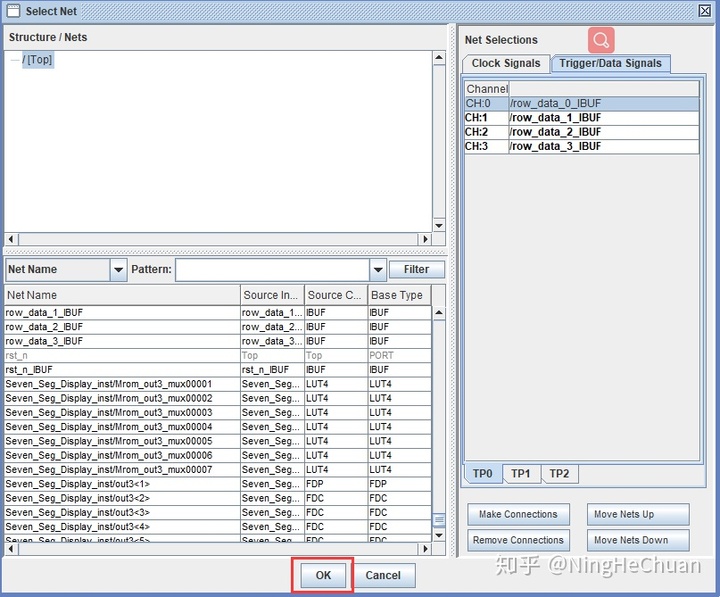

类似地选择其他触发信号，添加行和列以及复位信号。

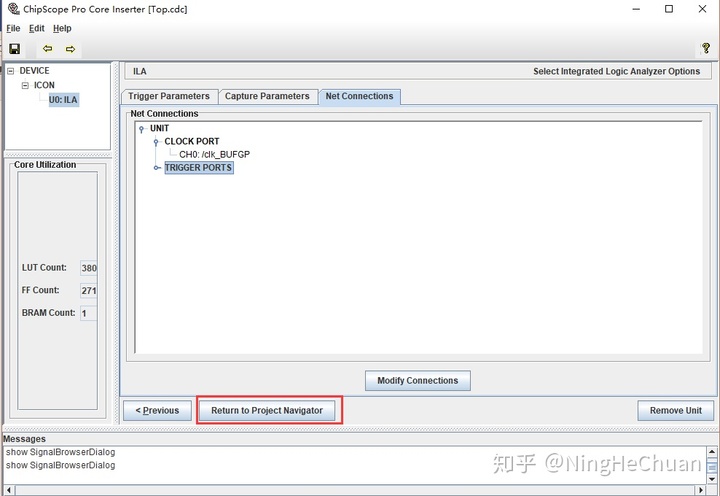

添加完整的确定

单击“完成”退出。

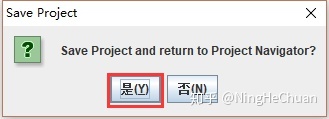

保存

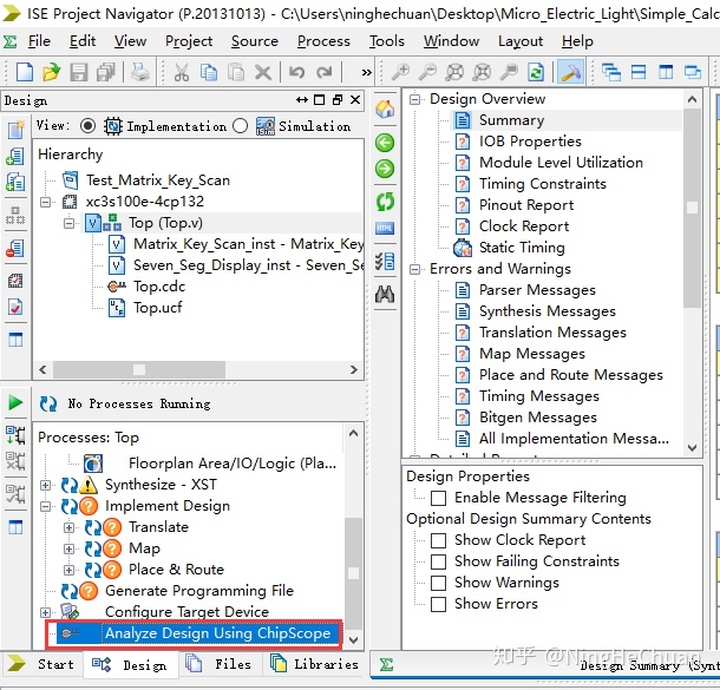

单击此处启动Chipscope，然后可以为开发板加电。

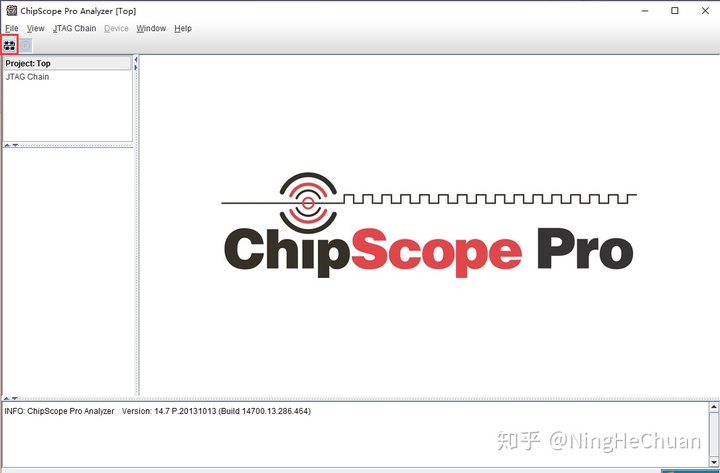

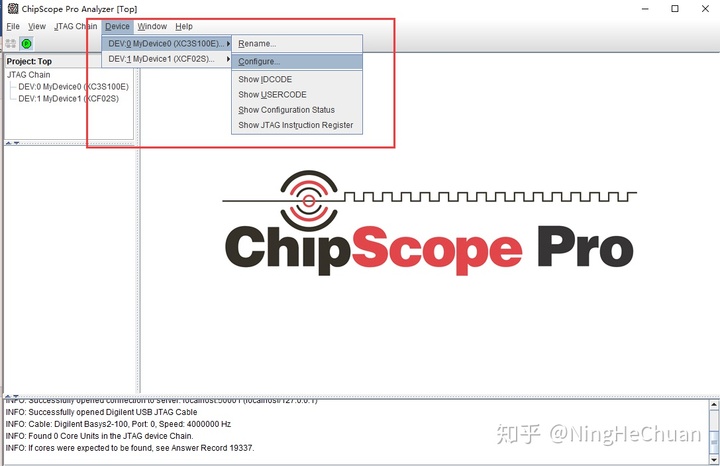

点击链接面板

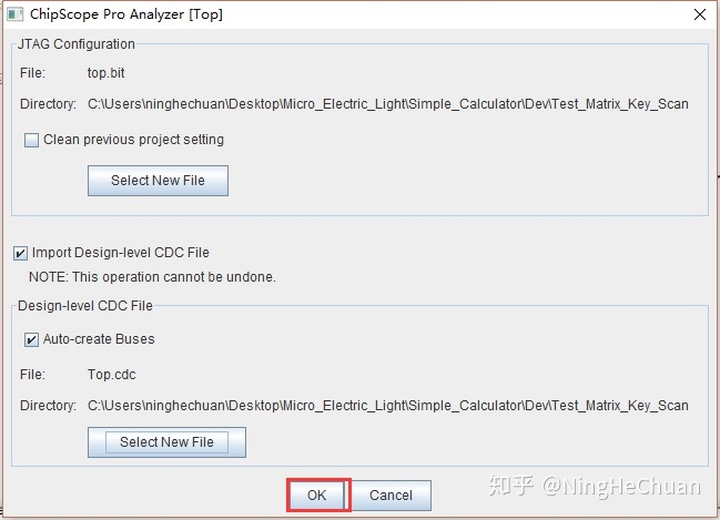

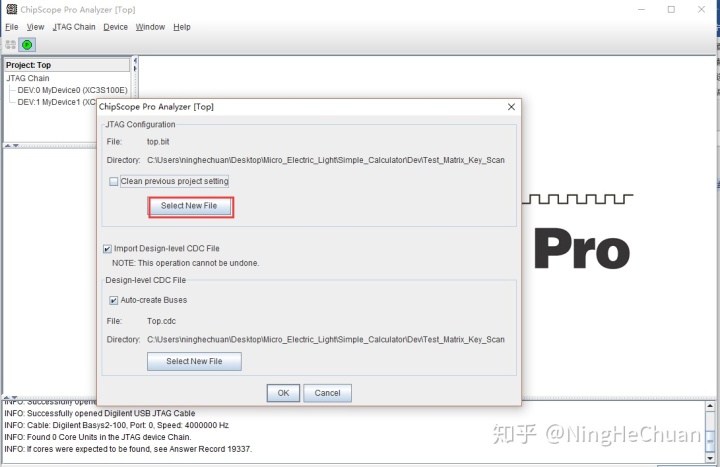

单击以根据图片下载板。

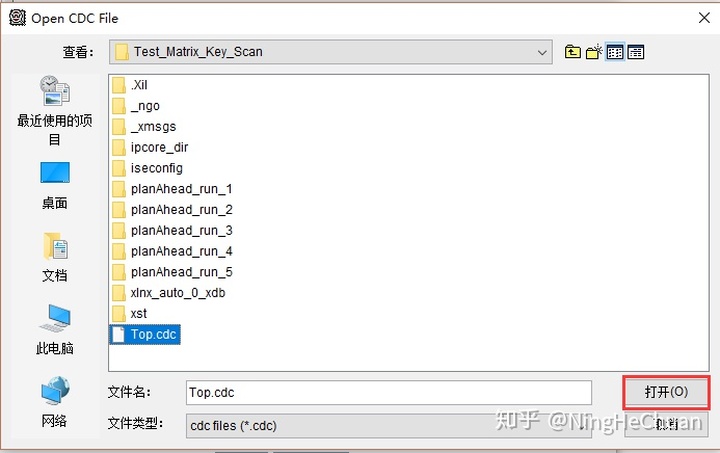

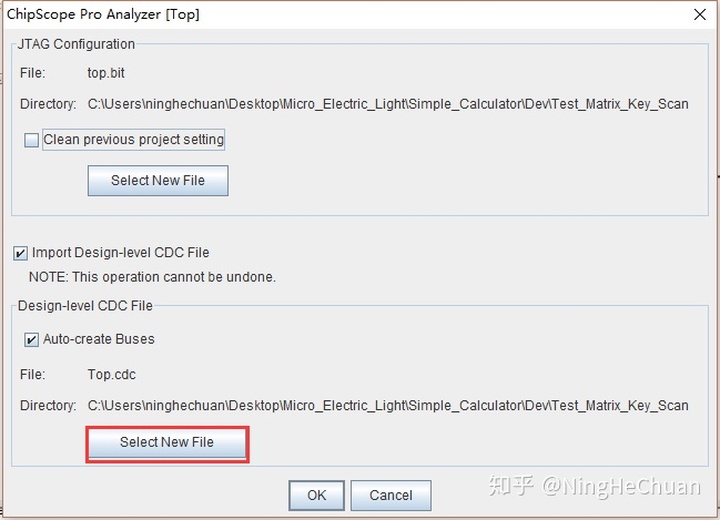

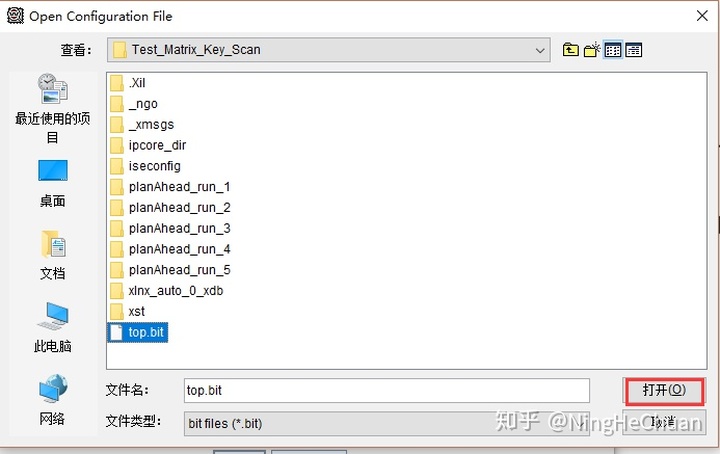

与配置相关的文件

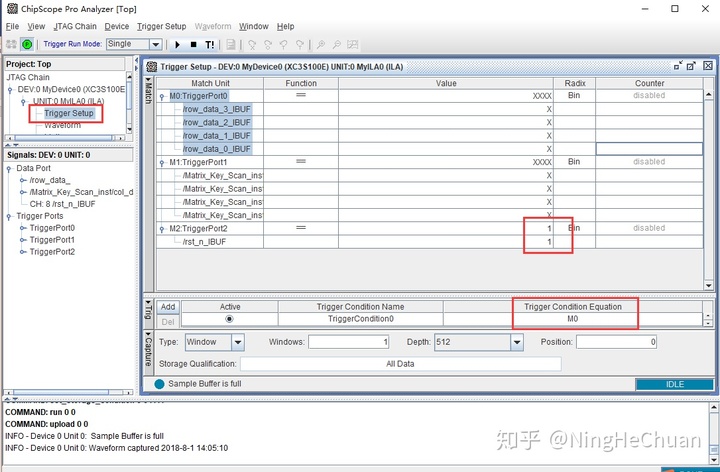

然后将弹出此窗口，您可以在此处设置触发类型和触发模式，并显示添加的信号

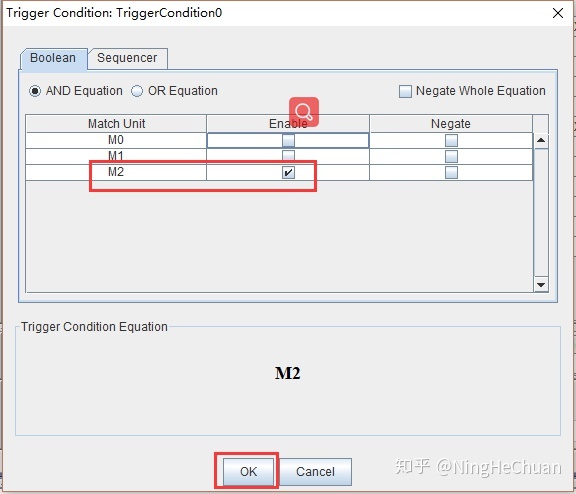

将触发模式设置为M2，这是复位信号。

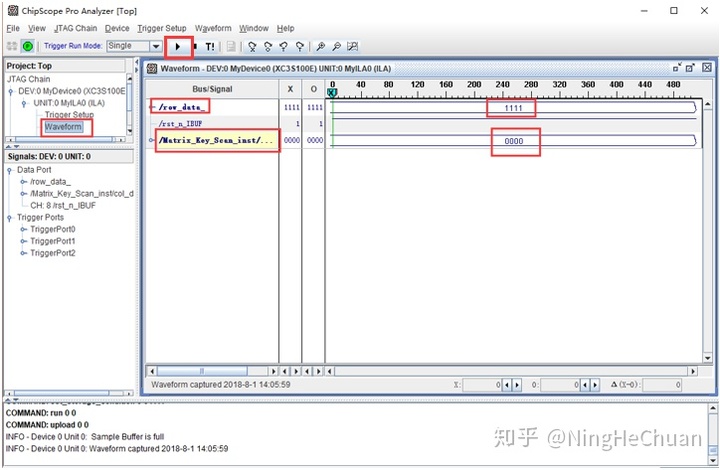

点击上方的按钮开始运行，松开重置按钮，即可获取部分信号。

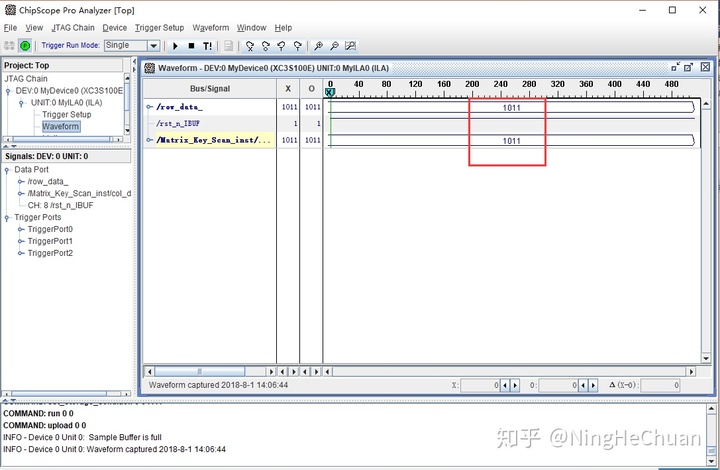

按下按钮以查看相应的行和列更改。

这是Chipscope的呼叫流程。通过逻辑，博主发现了一个问题。当不进行任何操作时，将触发重置抓取信号，并且抓取的row_data有时为1111。有时为0000或其他，但从理论上讲，矩阵键盘应始终不操作就输出1111 row_data。正是这个奇怪的问题导致了错误。我们必须相信科学。应该是硬件电路问题。在检查连接到开发板上的Dupont线是否正常之后，矩阵键盘本身应该有问题。上拉电阻的原理是我使用的矩阵键盘没有上拉电阻，但实际上这样的驱动器，如果row_data线上没有上拉电阻，则很难维护高层，是否添加此位置实际上与驱动器开发板的结构有关。据我所知，某些，以帮助我们更好地进行调试。
